Easy Mesh 이지메시 망구성도 연결선 색깔의 의미?

Question

안녕하세요.

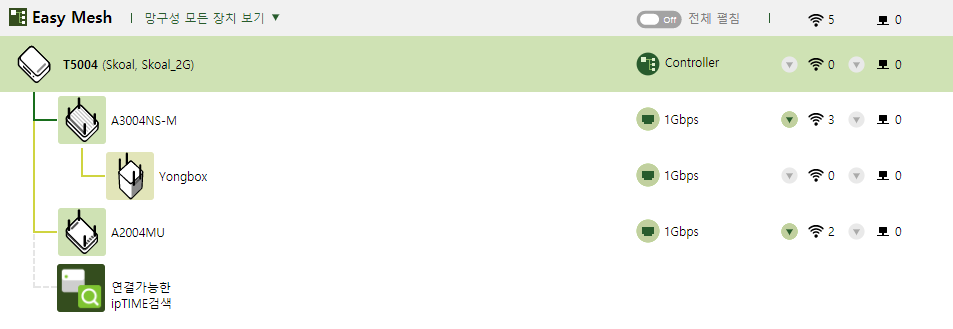

이지메시 망 구성도에서 기기들이 연결되어 있는 색이 다른데,
기기들 연결 속도나 상태가 다르다는 뜻인가요?

ipTIME 기술지원팀 · Accepted Answer

안녕하세요~ 고객님, ipTIME 기술팀 입니다.

문의하신 내용에 답변 드리겠습니다.

당사 제품은 FULL Mesh(컨트롤러, 무선백홀, 무선/유선 에이전트) 제품군과
Lite Mesh(유무선, 유선 에이전트 전용기기) 제품군으로 분류되는데
록색은 FULL Mesh, 노랑색 실선은 연결된 에이전트가 Lite Mesh 제품임을 의미합니다.

A3004NS-M은 FULL Mesh를 지원하는 제품이므로 녹색,
A2004MU는 Lite Mesh지원제품으로 노랑색으로 표기된것입니다.

감사합니다.
