ipTIME II 사용자 매뉴얼
ipTIME_II_manual.pdf
 |
|
 | ||||||||||||||||||||
i
i
p
p
T
T
I
I
M
M
E
E
I
I
I
I
매
매
뉴
뉴
얼
얼
www.iptime.co.kr, www.iptime.net
Contents
2
Contents
제 1 장 IPTIME II 특징 및 제품 구성.......................................................................................................................6
1.1. 제품 특징.......................................................................................................................................................................................7
1.2. 망 구성 예.....................................................................................................................................................................................7
1.3 제품 내용물...................................................................................................................................................................................8
1.4. 각 부분의 명칭과 기능..............................................................................................................................................................9
1.4.1. 전면부의 명칭과 기능.....................................................................................................................................................9
1.4.2. 후면부의 명칭과 기능...................................................................................................................................................10
1.5. RS-232C CONSOLE 연결 방법...................................................................................................................................................11
1.5.1. Console 연결을 위한 설정............................................................................................................................................11
1.5.2. Console 화면.....................................................................................................................................................................12
1.6. 안전을 위한 점검.......................................................................................................................................................................13
1.6.1. 전기와 관련된 안전 점검.............................................................................................................................................13
1.6.2. 설치 장소의 환경 점검.................................................................................................................................................13
1.6.3. ipTIME II 설치 환경........................................................................................................................................................13
제 2 장 IPTIME II 운용을 위한 기본 지식.............................................................................................................14
2.1. 라우터 운용에 필요한 망 관리 개념....................................................................................................................................15
2.1.1. ipTIME-II 인터페이스 구성.................................................................................................................................................15
2.1.2. Default Gateway........................................................................................................................................................................15
2.1.3. 망 구성에 따른 인터페이스 이용....................................................................................................................................16
2.1.4. ipTIME-II 의 라우터 구성 요소..........................................................................................................................................17
2.1.5. Routing Table.............................................................................................................................................................................18
2.1.6. Load Sharing..............................................................................................................................................................................18
2.1.7. Load Sharing 과 Routing Table..............................................................................................................................................19
2.1.8. Line Policy.................................................................................................................................................................................20
2.1.9. Line Policy 와 Routing Table..................................................................................................................................................21
2.1.10. NAT...........................................................................................................................................................................................22
2.1.11. Forwarding..............................................................................................................................................................................22
2.1.12. Uni-Directional Routing.........................................................................................................................................................23
2.1.13. Bi-Directional Routing............................................................................................................................................................24
2.2. CLI 운용을 위한 기본 지식....................................................................................................................................................25
2.2.1. System Login..............................................................................................................................................................................25
2.2.2. IISH (Integrated Intelligent Shell)............................................................................................................................................26
2.2.3. CLI command Mode..................................................................................................................................................................27
2.2.4. Configuration Data Base..........................................................................................................................................................28
Contents
3
2.3. CLI MODE 에 대한 설명...........................................................................................................................................................29
2.4. SETUP UTILITY..............................................................................................................................................................................45
2.5. WEB BASED MANAGEMENT (WBM)...........................................................................................................................................47
2.5.1. ipTIME-II WBM 의 기능.........................................................................................................................................................47
2.5.2. WBM 접속을 위한 IP 주소 설정......................................................................................................................................48
2.5.3. WBM Login................................................................................................................................................................................49
2.6. WBM 을 이용한 장비 상태 확인...........................................................................................................................................51
2.6.1. 장비 LED 상태 확인 및 CLI 운용..................................................................................................................................51
2.6.2. 인터페이스 및 Line Policy 상태 확인..............................................................................................................................52
2.6.3. DHCP server 상태 확인........................................................................................................................................................53
2.6.4. NAT rule 상태 확인................................................................................................................................................................54
2.6.5. Forwarding rule 상태 확인...................................................................................................................................................55
2.6.6. Load Share rule 상태 확인....................................................................................................................................................56
2.6.7. Access List 상태 확인.............................................................................................................................................................57
2.6.8. Statistics 상태 확인.................................................................................................................................................................58
2.7. WBM 을 이용한 AUTOSETUP...................................................................................................................................................59
2.7.1. System Configuration................................................................................................................................................................60
2.7.2. Interface Configuration.............................................................................................................................................................61
2.7.3. Gateway & NAT Configuration...............................................................................................................................................63
2.7.4. Line Policy Configuration........................................................................................................................................................64
2.7.5. Load Share Configuration........................................................................................................................................................65
2.7.6. Show & Save Configuration.....................................................................................................................................................66
2.8. WBM 을 이용한 CONFIGURATION BACKUP & RECOVERY ...................................................................................................68
제 3 장 SETUP 을 이용한 네트워크 구성 별 장비 설정 방법...................................................................69
3.1. ADSL-PPPOE...............................................................................................................................................................................71
3.1.1. 망 구성.....................................................................................................................................................................................71
3.1.2. 장비 설정 방법......................................................................................................................................................................73
3.2. CABLE MODEM.............................................................................................................................................................................75
3.2.1. 망 구성.....................................................................................................................................................................................75
3.2.2. 장비 설정 방법......................................................................................................................................................................77
3.3. ADSL-MYIP.................................................................................................................................................................................79
3.3.1. 망 구성.....................................................................................................................................................................................79
3.3.2. 장비 설정 방법......................................................................................................................................................................81
3.4. ADSL MULTI-IP...........................................................................................................................................................................83
3.4.1. 망 구성.....................................................................................................................................................................................83
3.4.2. 장비 설정 방법......................................................................................................................................................................85
3.5. 전용선 + ADSL-PPPOE.............................................................................................................................................................87
3.5.1. Uni-Directional Routing 망 구성..........................................................................................................................................87
3.5.2. Uni-Directional Routing 장비 설정 방법...........................................................................................................................89
3.5.3. Bi-Directional Routing 망 구성.............................................................................................................................................92
3.5.4. Bi-Directional Routing 장비 설정 방법..............................................................................................................................94
3.6. 전용선 + CABLE MODEM ...........................................................................................................................................................97
3.6.1. Uni-Directional Routing 망 구성..........................................................................................................................................97
Contents
4
3.6.2. Uni-Directional Routing 장비 설정 방법...........................................................................................................................99
3.6.3. Bi-Directional Routing 망 구성...........................................................................................................................................102
3.6.4. Bi-Directional Routing 장비 설정 방법............................................................................................................................104
3.7. 전용선 + ADSL-MYIP.............................................................................................................................................................107
3.7.1. Uni-Directional Routing 망 구성........................................................................................................................................107
3.7.2. Uni-Directional Routing 장비 설정 방법.........................................................................................................................109
3.7.3. Bi-Directional Routing 망 구성...........................................................................................................................................112
3.7.4. Bi-Directional Routing 장비 설정 방법............................................................................................................................114
3.8. 전용선 + ADSL-PPPOE + CABLE MODEM............................................................................................................................117
3.8.1. 망 구성...................................................................................................................................................................................117
3.8.2. 장비 설정 방법....................................................................................................................................................................119
3.9. 전용선 + ADSL-PPPOE + ADSL-PPPOE..............................................................................................................................122
3.9.1. 망 구성...................................................................................................................................................................................122
3.9.2. 장비 설정 방법....................................................................................................................................................................124
3.10. 전용선 + ADSL-MYIP + ADSL-PPPOE................................................................................................................................127
3.10.1. 망 구성.................................................................................................................................................................................127
3.10.2. 장비 설정 방법..................................................................................................................................................................129
3.11. ADSL-MYIP + CABLE MODEM................................................................................................................................................132
3.11.1. 망 구성.................................................................................................................................................................................132
3.11.2. 장비 설정 방법..................................................................................................................................................................134
3.12. ADSL-MYIP + ADSL-PPPOE..................................................................................................................................................137
3.12.1. 망 구성.................................................................................................................................................................................137
3.12.2. 장비 설정 방법..................................................................................................................................................................139
3.13. ADSL-PPPOE + CABLE MODEM..............................................................................................................................................142
3.13.1. 망 구성.................................................................................................................................................................................142
3.13.2. 장비 설정 방법..................................................................................................................................................................144
3.14. ADSL MULTI-IP+ CABLE MODEM...........................................................................................................................................147
3.14.1. 망 구성.................................................................................................................................................................................147
3.14.2. 장비 설정 방법..................................................................................................................................................................149
3.15. ADSL MULTI-IP+ ADSL-PPPOE............................................................................................................................................152
3.15.1. 망 구성.................................................................................................................................................................................152
3.15.2. 장비 설정 방법..................................................................................................................................................................154
3.16. ADSL-PPPOE+ ADSL-PPPOE................................................................................................................................................157
3.16.1. 망 구성.................................................................................................................................................................................157
3.16.2. 장비 설정 방법..................................................................................................................................................................159
3.17. CABLE MODEM + CABLE MODEM ............................................................................................................................................162
3.17.1. 망 구성.................................................................................................................................................................................162
3.17.2. 장비 설정 방법..................................................................................................................................................................164
제 4 장 CLI COMMAND USER’S GUIDE....................................................................................................167
4.1. LOGIN PASSWORD 변경............................................................................................................................................................168
4.2. ENABLE MODE PASSWORD 변경..............................................................................................................................................168
4.3. S/W UPGRADE 방법..................................................................................................................................................................169
Contents
5
4.4. SYSTEM TIME 설정 방법..........................................................................................................................................................170
4.5. CONFIGURATION DB 관리........................................................................................................................................................171
4.6. STATIC 인터페이스 설정........................................................................................................................................................176
4.7. DHCP 인터페이스 설정.........................................................................................................................................................179
4.8. PPP 인터페이스 설정.............................................................................................................................................................182
4.9. ROUTING TABLE 과 DEFAULT GATEWAY 설정.....................................................................................................................185
4.10. NAT RULE 설정........................................................................................................................................................................189
4.11. FORWARDING RULE 설정.........................................................................................................................................................192
4.12. LOAD SHARING 설정.................................................................................................................................................................195
4.13. LINE POLICY 설정......................................................................................................................................................................200
4.14. DHCP SERVER 설정..................................................................................................................................................................205
4.15. STATISTICS RULE 을 이용한 통신 상태 확인......................................................................................................................208
4.16. ACCESSLIST RULE 을 이용한 FIREWALL 설정......................................................................................................................211
4.17. CLI 를 이용한 설정 EXAMPLE 1 (전용선 + ADSL-PPPOE) .............................................................................................214
4.18. CLI 를 이용한 설정 EXAMPLE 2 (ADSL-PPPOE + CABLE 모뎀).....................................................................................215
4.19. 인터페이스에 비공인 IP 주소 추가 설정.........................................................................................................................216
제 5 장 BOOT MODE 명령 사용법...............................................................................................................217
6
제 1 장
ipTIME II 특징 및
제품 구성
1.1 제품 특징
7
1.1. 제품 특징
n 고속 Broadband Router (10Mbps 이상의 성능)
n Layer 3 및 Layer 4 기반의 Multi layer Router
n 최대 3개의 초고속 인터넷 회선에 대한 Routing 지원
n L3 및 L4 Traffic 정보에 근거한 Load sharing routing 지원
n 초고속 인터넷 회선의 load sharing 으로 저속 전용선 환경에서 E1 이상의 속도 제공
n 복수의 인터넷 회선 중 문제 회선의 Traffic 을 정상 회선으로 Routing 하는 Line backup 기능
n 초고속 인터넷 접속을 위한 고정 IP 서비스, 동적 IP 서비스, PPPoE 서비스 지원
n 내부 망에서의 자유로운 비공인 IP 사용을 위한 NAT 기능
n 내부 망의 비공인 IP 서버 장비 운용을 위한 L4 기반의 Forwarding 지원
n 내부 망에서의 자동 IP 설정을 위한 DHCP server 제공
n 고급 Router 와 동일한 Intelligent Shell 기반의 CLI 제공
n Auto setup utility 를 통한 간편한 장비 설정 기능
n Web 기반의 간편한 장비 설정 및 관리를 위한 Graphic user interface 제공
n Web 기반의 Auto setup wizard 를 통한 간편한 장비 설정 기능
n 라우터의 상태를 정확하게 감시할 수 있는 L3 및 L4 기반의 Statistics 관리 기능
n Hub 또는 PC를 Straight or Cross UTP Cable 로 자유롭게 연결할 수 있는 Auto Cross over 기능
n 일괄적인 Configuration DB 관리

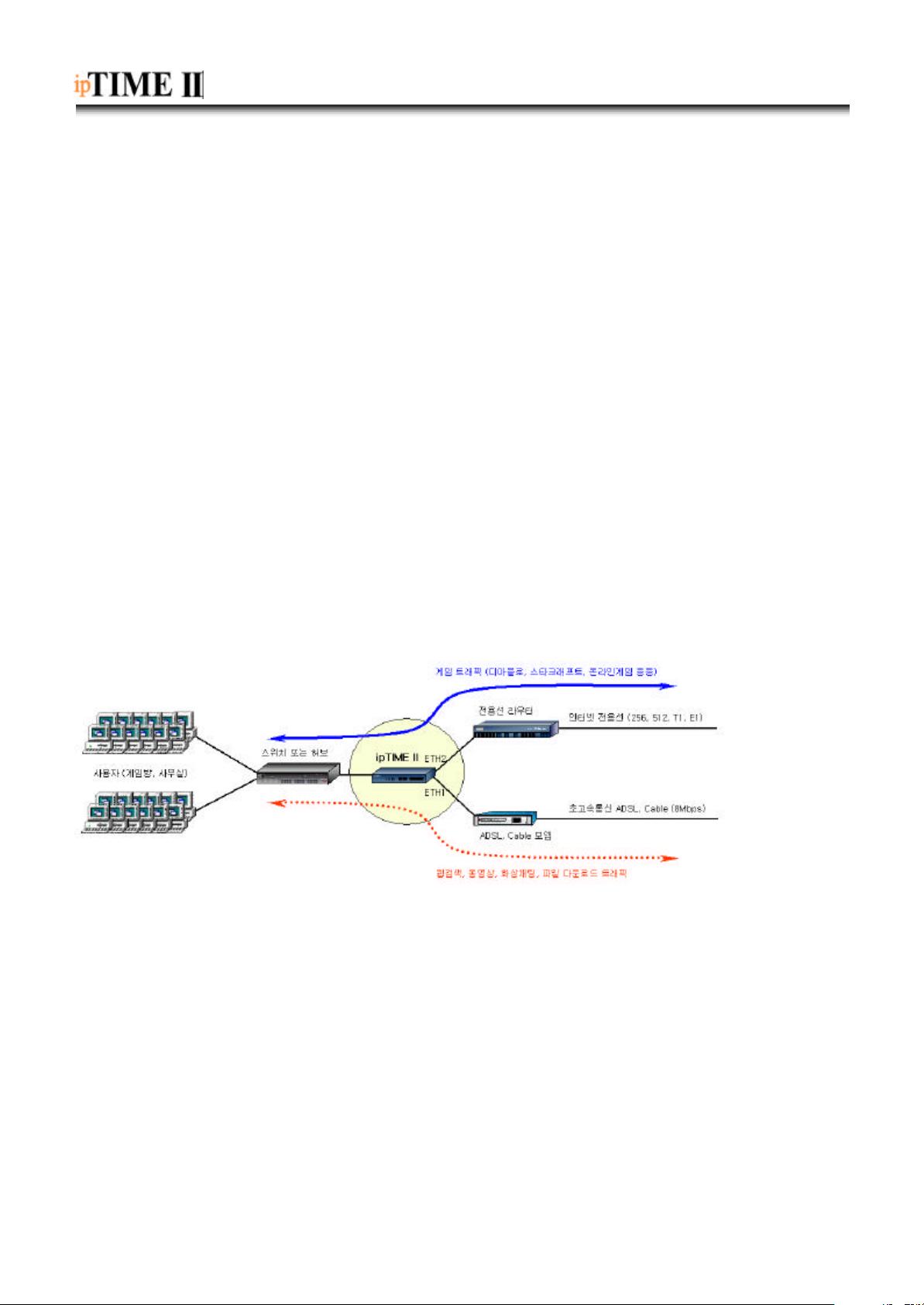

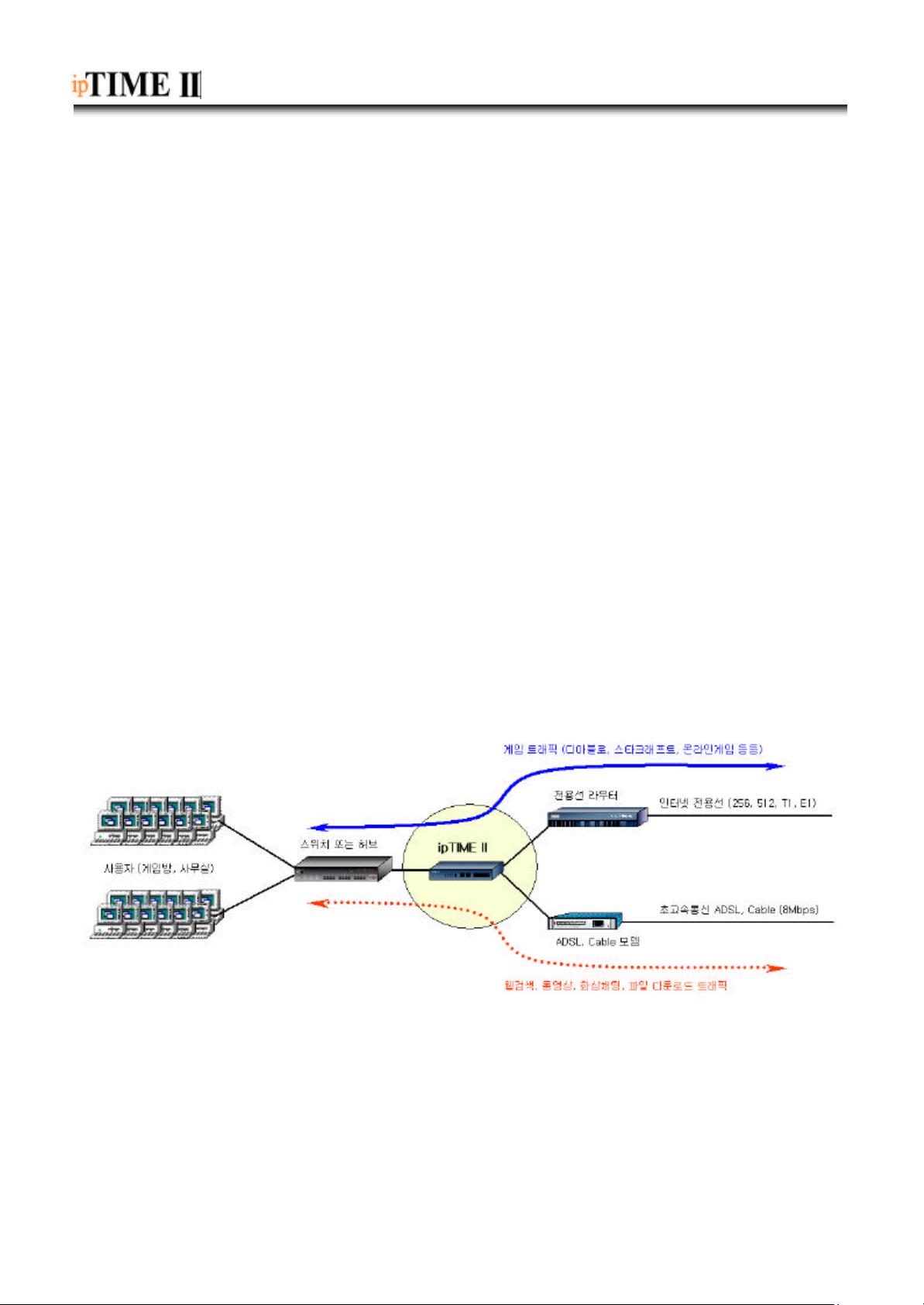

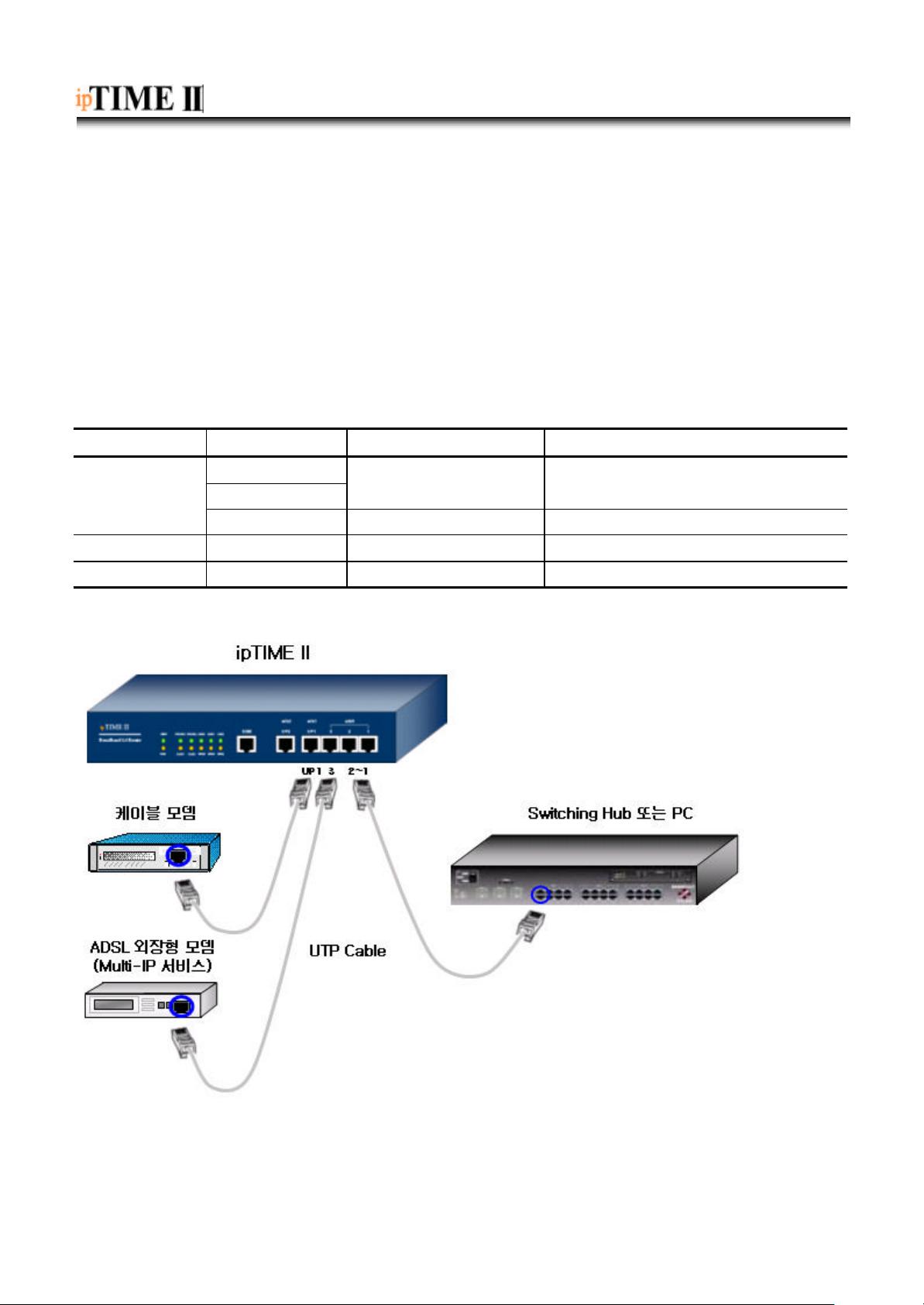

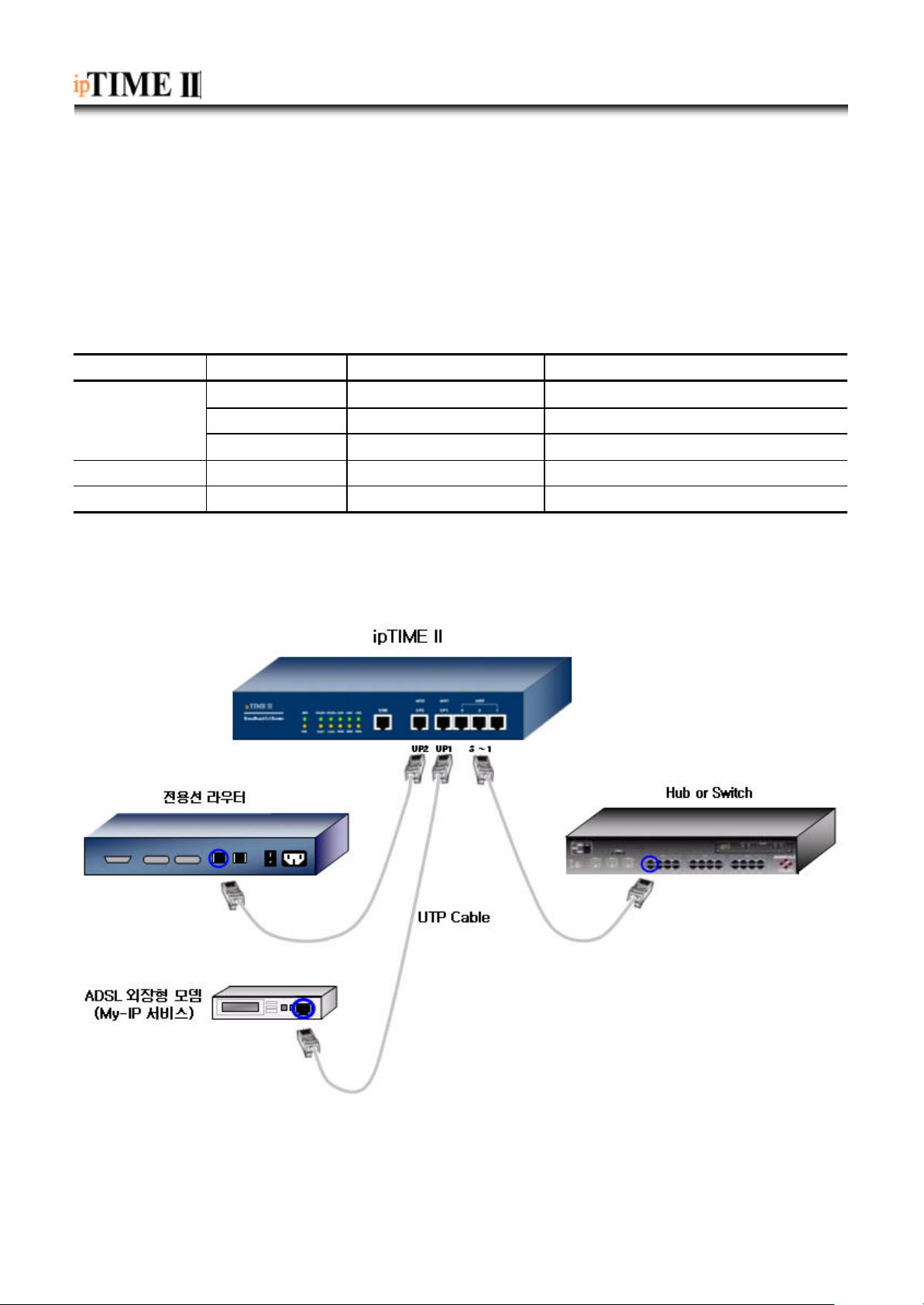

1.2. 망 구성 예

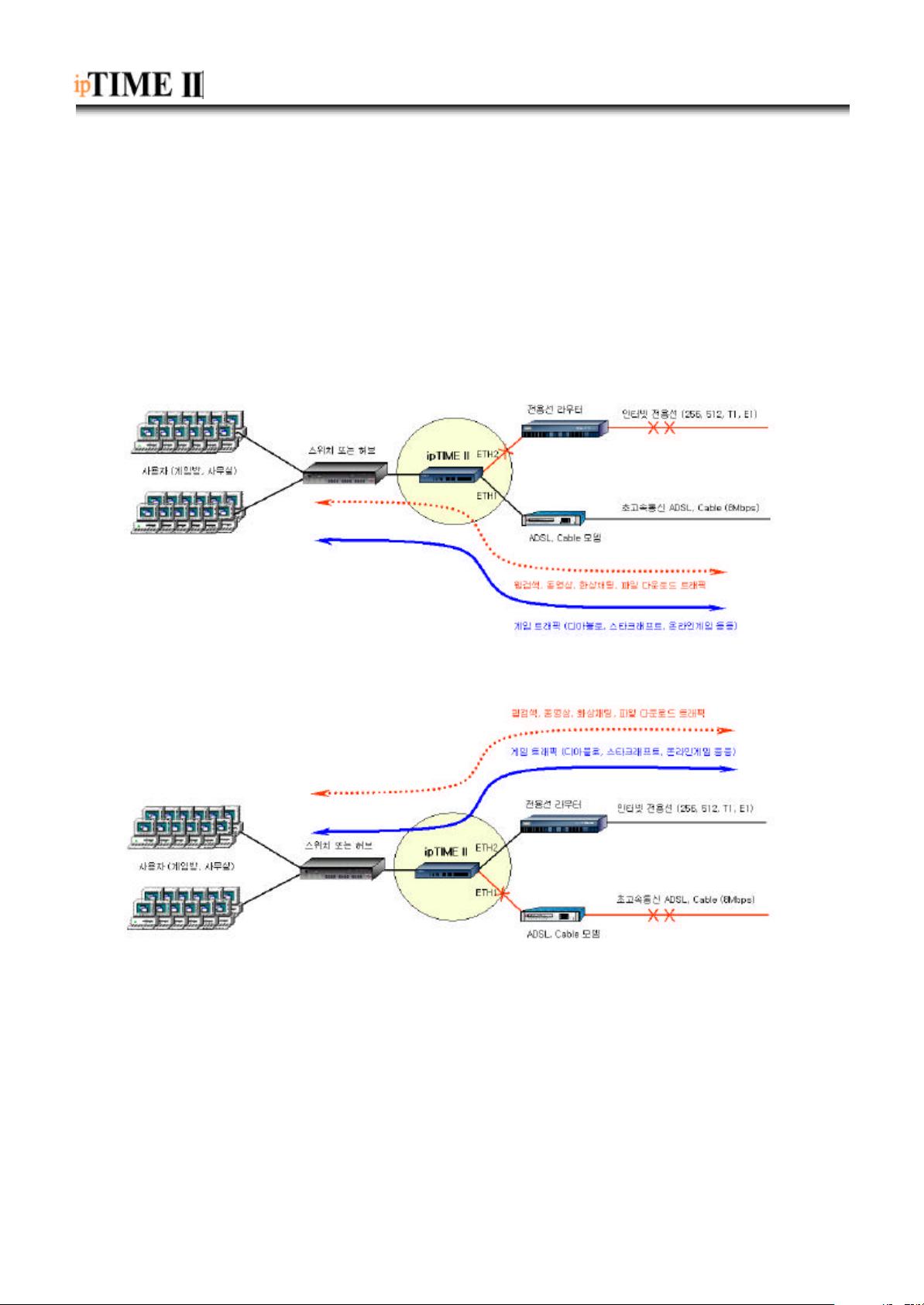

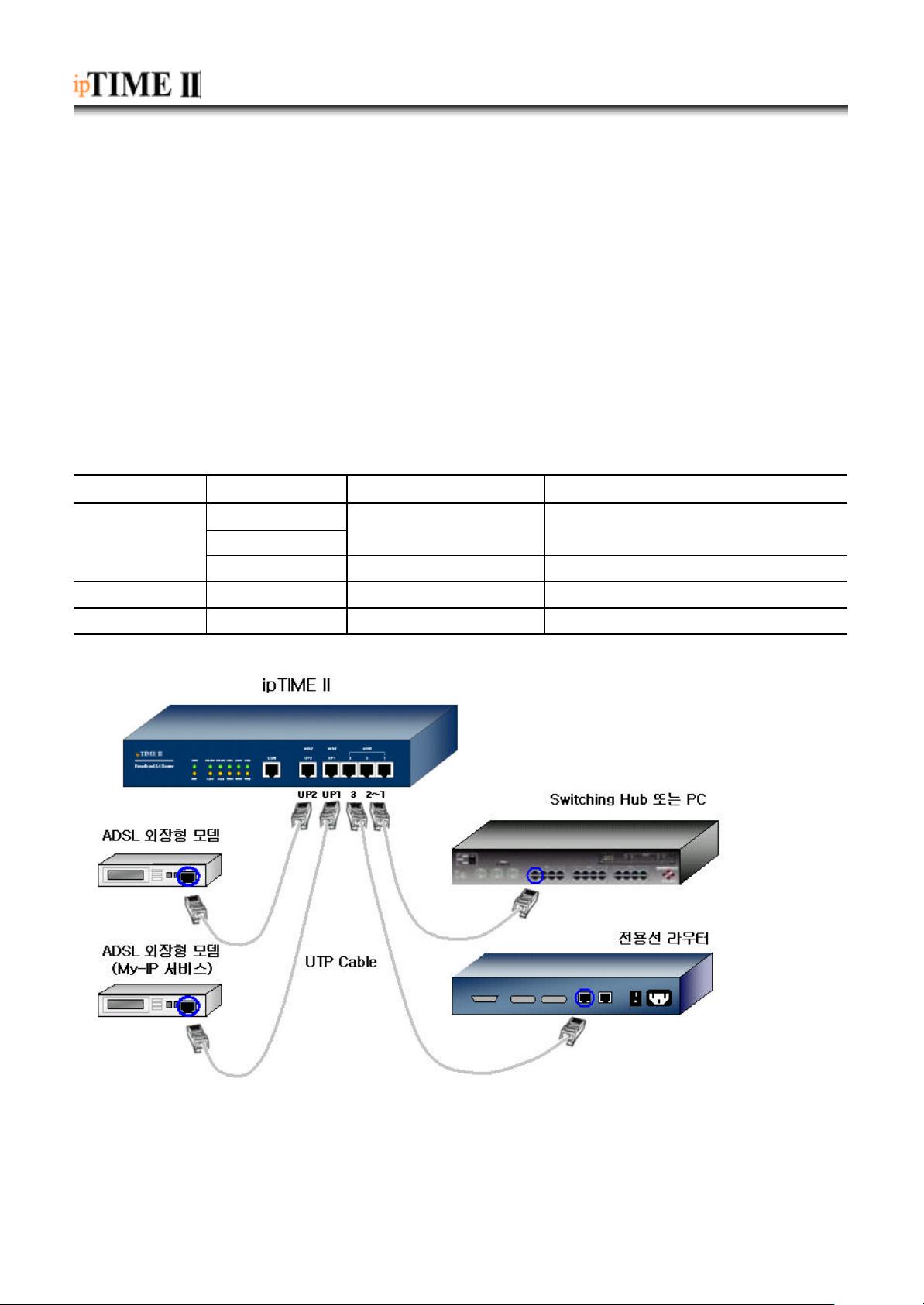

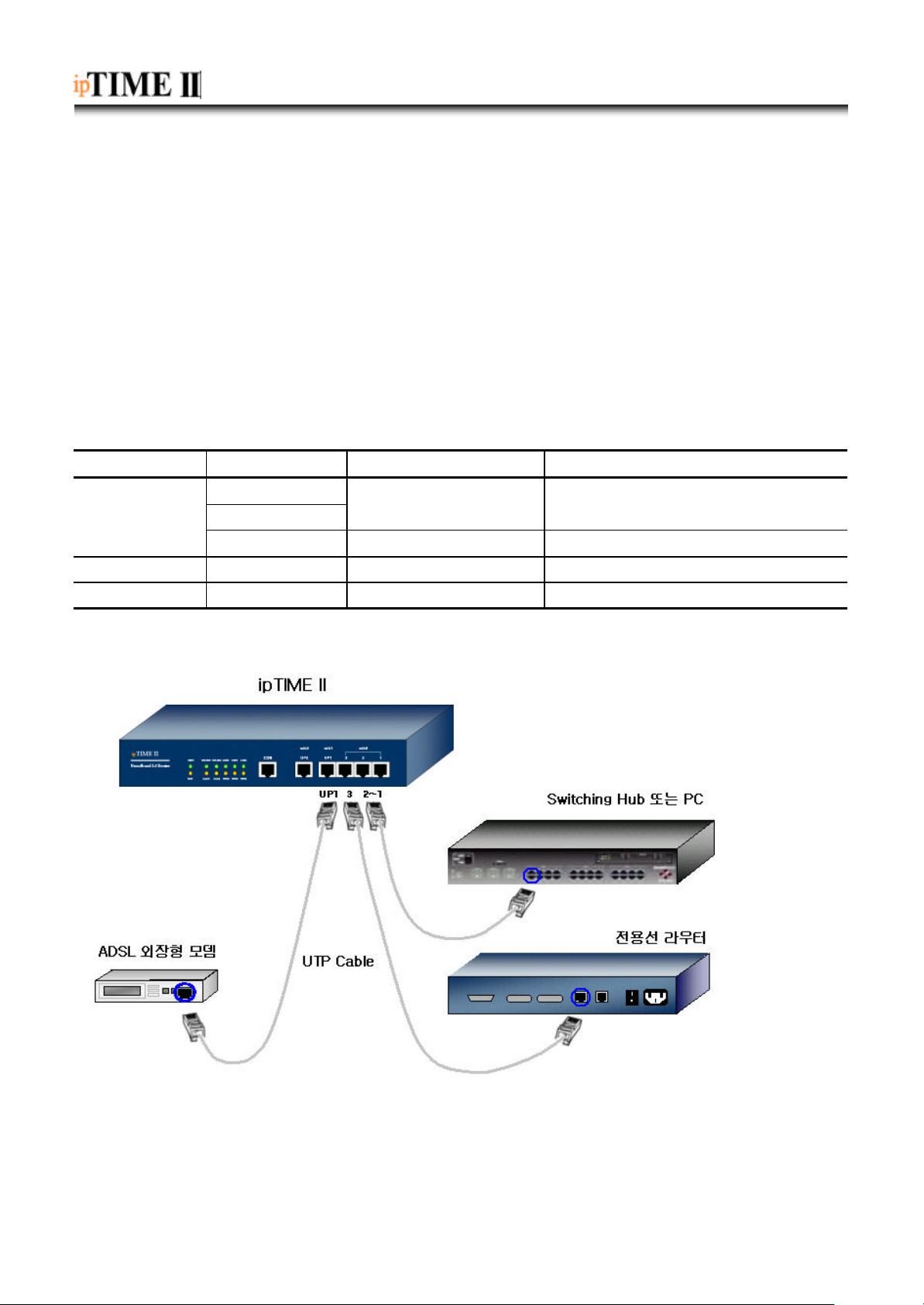

ipTIME-II 로 인터넷 전용선과 초고속통신 서비스를 사용하는 망을 구성한 경우 공인 IP 주소를 필요로 하는
트래픽은 인터넷 전용선쪽으로 보내고, 인터넷 전용선에 부하를 주는 트래픽은 초고속통신망 쪽으로 보내게
되어 인터넷 전용선의 부하를 줄일 수 있으며 기타 다른 트래픽도 사용자가 원하는 쪽으로 트래픽 분산을 할
수 있습니다. 또한 어느 한쪽의 회선에 장애가 생길 때 자동으로 다른 한쪽의 회선으로 백업할 수 있기
때문에 인터넷 연결의 신뢰성을 보장할 수 있습니다.
1.3 제품 내용물
8
1.3 제품 내용물

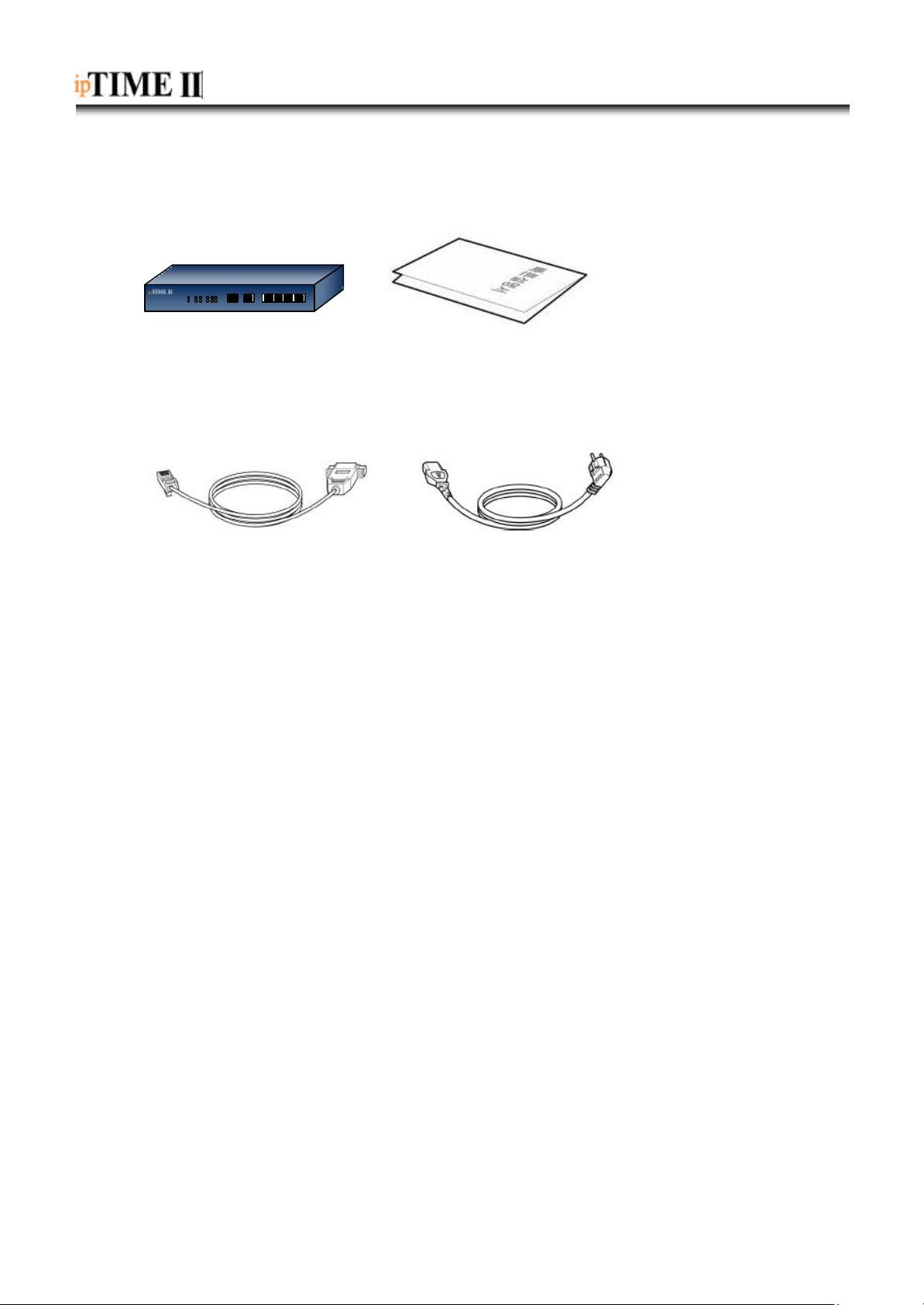

콘솔 케이블
설치 매뉴얼
ipTIME II 본체
전원케이블
1.4 각 부분의 명칭과 기능
9
1.4. 각 부분의 명칭과 기능

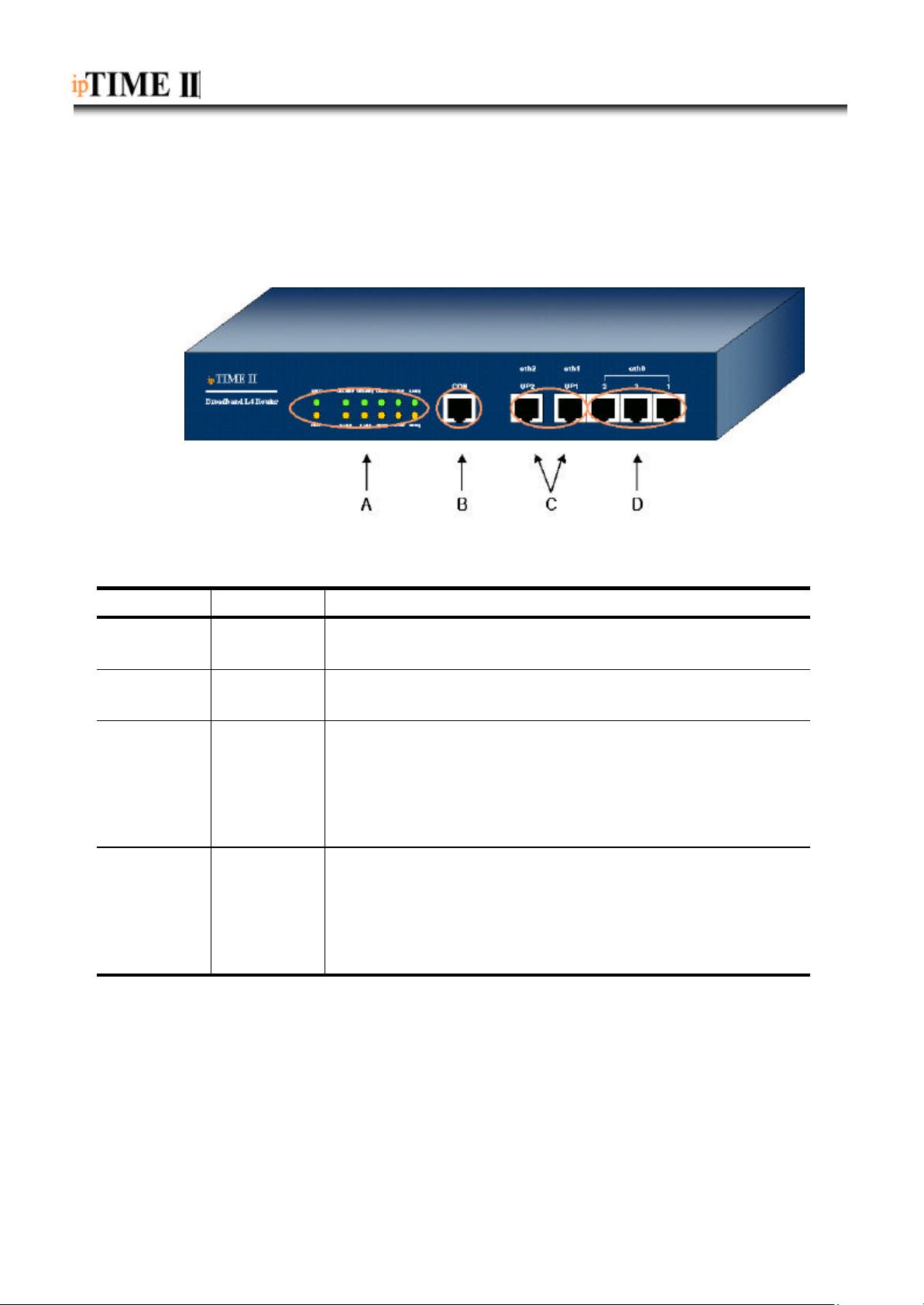

1.4.1. 전면부의 명칭과 기능
A. 시스템 LED
LED LED 상태 시스템 상태
Power
Green ON
Green OFF
시스템에 전원이 정상적으로 공급되는 상태
시스템에 전원이 정상적으로 공급되고 있지 않는 상태
CPU RUN
Yellow Blink
Yellow OFF
CPU가 정상적으로 실행되고 있는 상태
CPU가 정상적으로 실행되고 있지 않는 상태
Up-link1/2
Port 3
Green ON
Green OFF
Green Blink
Yellow ON
Yellow OFF
전용선 또는 초고속통신 모뎀과 정상으로 연결 되어있는 상태
전용선 또는 초고속통신 모뎀과 연결이 되지 않은 상태
전용선 또는 초고속통신 모뎀과 데이터 송수신이 있는 상태
전용선 또는 초고속통신 모뎀과 통신이 되지 않는 상태
전용선 또는 초고속통신 모뎀과 정상으로 통신이 되는 상태
Port `1 ~ 2
Green ON
Green OFF
Green Blink
Yellow ON
Yellow OFF
스위치 or 허브, PC와 정상적으로 연결되어 있는 상태
스위치 or 허브, PC와 연결이 되지 않은 상태
스위치 or 허브, PC와 데이터 송수신이 있는 상태
스위치 or 허브, PC와 100Mbps 로 연결된 상태
스위치 or 허브, PC와 10Mbps 로 연결된 상태
참고 : Up-link1/2, Port 3 의 Yellow LED는 Line Policy 를 설정한 경우에만 적용됩니다.
B. Console
Console 케이블을 PC와 연결하여 ipTIME II 를 설정하기 위한 포트입니다.
C. Up-link 포트 1~2
전용선 라우터 또는 ADSL, Cable, xDSL 모뎀의 LAN 포트와 연결해 주는 포트입니다.
1.4 각 부분의 명칭과 기능
10
D. User 포트 1~3
사용자 PC 또는 스위치, 허브 등을 연결해 주는 포트입니다.
참고 : User port 3 의 경우 망 구성 방법에 따라 전용선 또는 초고속 인터넷 연결에 이용됨.

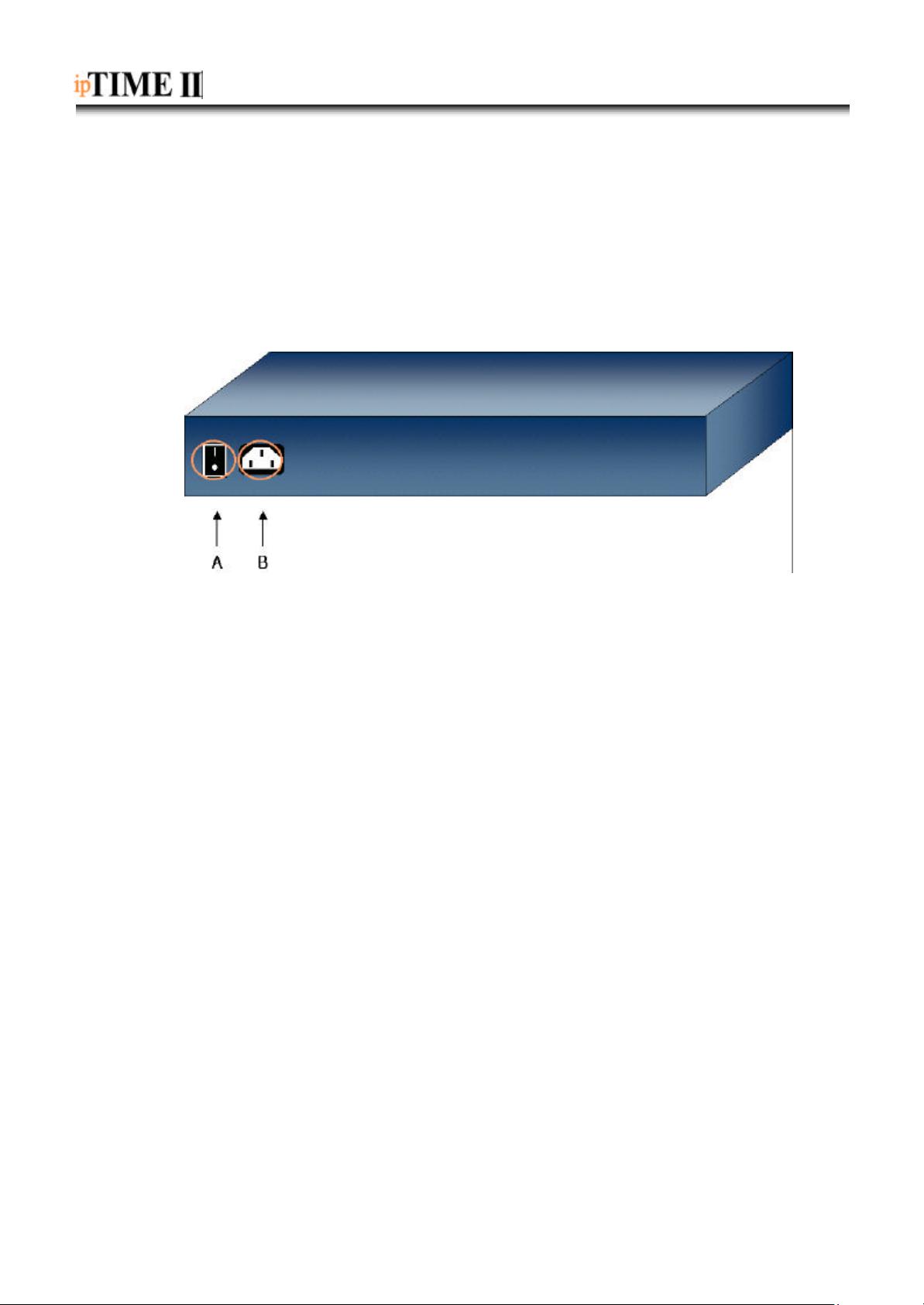

1.4.2. 후면부의 명칭과 기능
A. 전원 스위치
ipTIME II 의 전원을 ON/OFF 하는 스위치 입니다.
B. 전원 입력단자
AC 전원 케이블을 연결합니다.
1.5 RS-232C Consile 연결 방법
11
1.5. RS-232c Console 연결 방법
1.5.1. Console 연결을 위한 설정
n ipTIME-II 의 Console port 는 PC의 RS-232 port 와 연결됩니다.
n ipTIME-II 의 Console Parameter 는 57600bps, Stop bit 1, No parity 입니다.

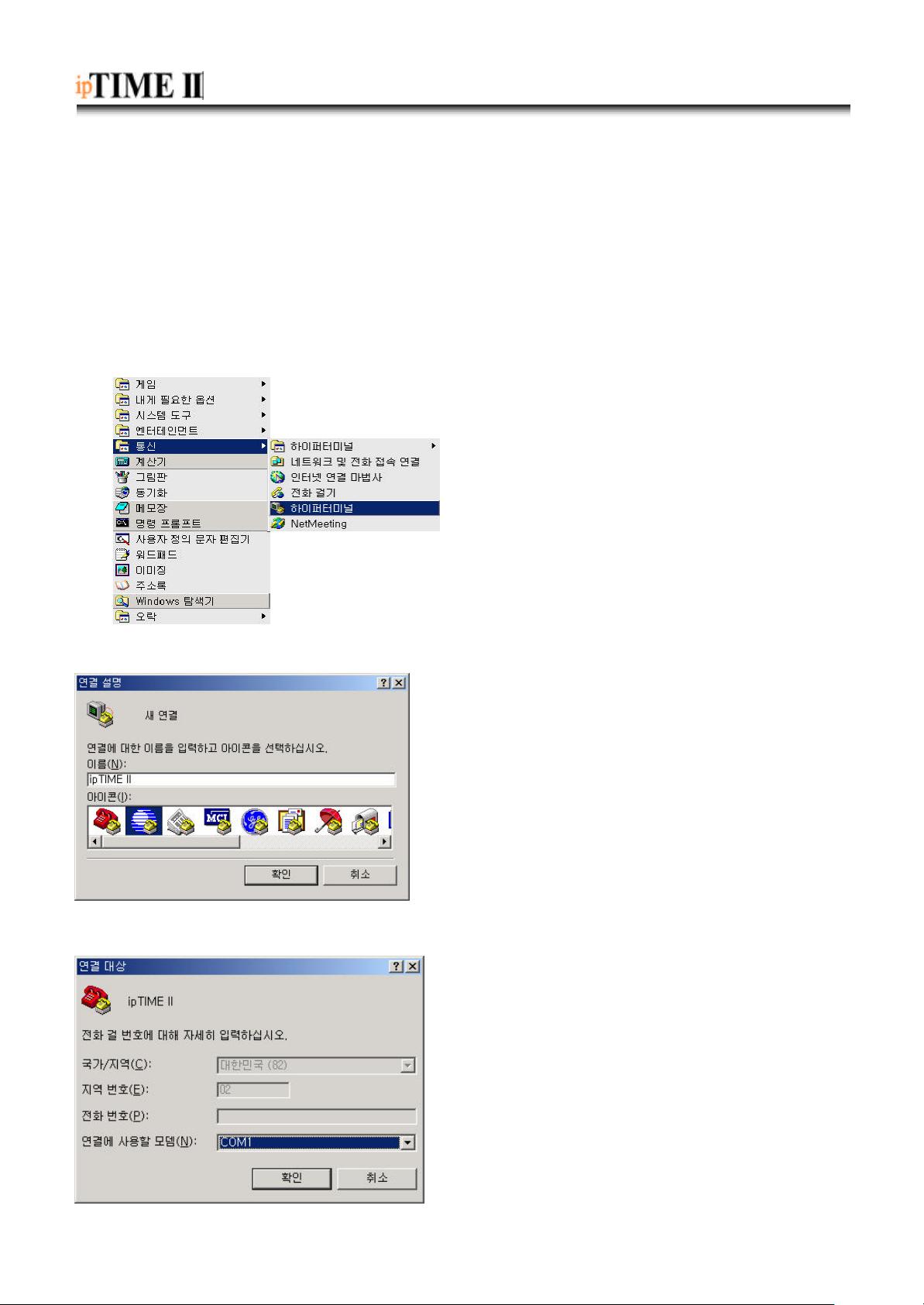

n Windows 를 운영체제로 하는 PC 또는 노트북에서 하이퍼터미널을 실행시킵니다.
n 연결설명 창이 표시되면 임의의 이름을 입력한 뒤 “확인” 버튼을 클릭합니다.
n 연결 대상 창이 표시되면 열결을 COM1 또는 COM2 로 설정하고, “확인” 버튼을 클릭합니다.
1.5 RS-232C Console 연결방법
12

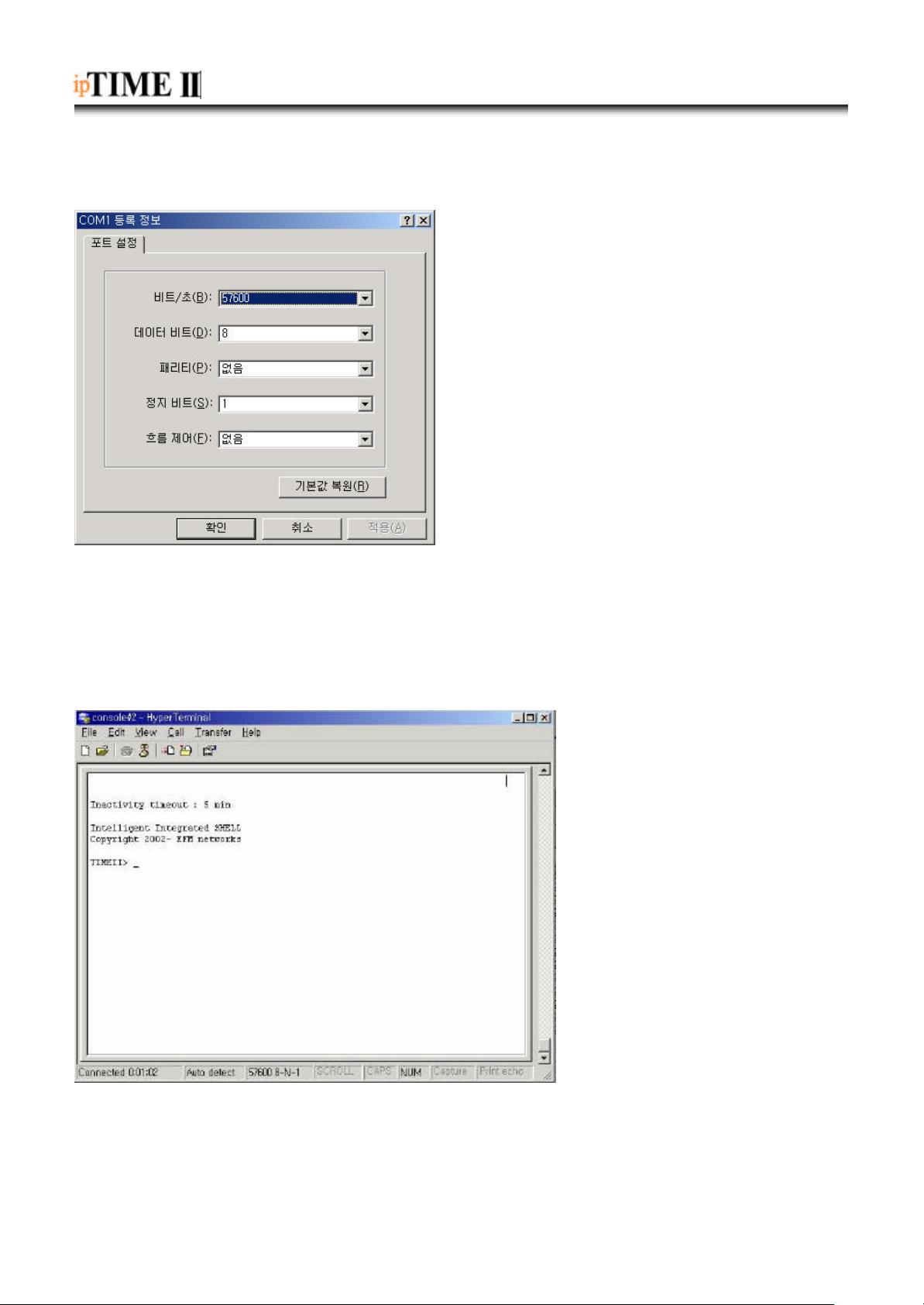

n COM1 또는 COM2 의 등록 정보 창이 표시되면, 그림과 같이 설정하고, “확인” 버튼을 클릭합니다.
1.5.2. Console 화면
n Console cable 연결 후 장비에 전원을 켜면 그림과 Login Message 가 출력됩니다.
n Console 을 통한 Login 및 CLI 를 통한 장비 설정은 2.2를 참고합니다.
1.6 안전을 위한 점검
13
1.6. 안전을 위한 점검
n ipTIME II 를 설치하거나 사용할 때에는 반드시 다음과 같은 사항들을 점검한 후 작업을 합니다.
1.6.1. 전기와 관련된 안전 점검
n 사용자가 직접 제품의 덮개를 제거/부착하거나 분해/조립을 하는 일이 없도록 합니다. 특히 전원이 켜진
상태에서는 위험합니다.
n 설치 장소에 공급되는 전원이 깨끗한지 확인합니다. 스파이크나 노이즈가 많은 전원이 공급되는 경우에는 전원
안정 장치를 설치하도록 합니다.
n 설치하는 공간에서 위험이 발생할 소지가 있는지를 확인 합니다. 젖은 바닥이나, 닳아서 내부가 보이는 전원 코드,
안전 접지 시설이 되어 있지 않은 바닥 등이 있는지를 반드시 확인합니다.
1.6.2. 설치 장소의 환경 점검
n 전자 제품은 동작하는 중에 열이 발생하게 됩니다. 설치 장소 공기 순환이 적절하게 이루어지지 않으면 발생한
열로 인해 제품이 정상적으로 동작할 수 없을 수 있습니다. 설치 장소의 공기 순환이 제대로 이루어지고 있는지
확인하도록 합니다.
1.6.3. ipTIME II 설치 환경
n ipTIME II 는 항상 일정한 온도 및 습도가 유지되는 다음 환경에서 사용하여야 합니다.
동작 온도 : 0℃ ~ 50℃
보관 온도 : -30℃ ~ 70℃
상대 습도 : 10% ~ 90% (비응결 시)
입력 전압 : 95 ~ 230V/AC
소비 전력 : 10 Watts
주파수 : 50 / 60Hz
14
제 2 장
ipTIME II 운용을
위한 기본 지식
2.1 라우터 운용에 필요한 망 관리 개념
15
2.1. 라우터 운용에 필요한 망 관리 개념
2.1.1. ipTIME-II 인터페이스 구성
n ipTIME-II 의 인터페이스는 물리 인터페이스와 논리 인터페이스로 구성됩니다.
n 물리 인터페이스는 네트워크 케이블이 직접 연결되는 Connector 를 의미합니다.
n 논리 인터페이스는 Router 설정을 위하여 사용되는 각 인터페이스 이름을 의미합니다.
n 물리 인터페이스 Port 1~3 은 논리적으로는 동일한 eth0 논리 인터페이스입니다.
n 물리 인터페이스 Up Link 1 은 eth1 또는 ppp1 의 논리 인터페이스를 구성합니다.
n 물리 인터페이스 Up Link 2 는 eth2 또는 ppp2 의 논리 인터페이스를 구성합니다.
n eth0 인터페이스와 이에 따른 물리 인터페이스는 내부 망 연결을 위한 인터페이스입니다.
n eth1, eth2, ppp1, ppp2 인터페이스와 이에 따른 물리 인터페이스는 외부 망 연결을 위한
인터페이스입니다.
n 라우터의 구성을 위해서는 개별 논리 인터페이스에 하나 이상의 IP 주소와 네트워크 주소를 입력합니다.
물리
인터페이스
논리
인터페이스
용도 및 구성 방법
Port 1
Port 2
Port 3
eth0
3 개의 물리 인터페이스는 동일한 논리 인터페이스임
내부 망 연결을 위하여 사용되는 인터페이스
내부 망의 PC 또는 Hub 연결
내부 망에 사용되는 IP 주소와 네트워크 주소 설정
Up Link 1 eth1`, ppp1
Up Link 2 eth2, ppp2
외부 망 연결을 위하여 사용되는 인터페이스
PPPoE 로 외부 망에 접속되는 경우 ppp1 또는 ppp2 선택
외부 망 접속을 위한 IP 주소와 네트워크 주소 설정
PPPoE 또는 동적 IP 로 외부 망에 연결되는 경우 주소 입력하지 않음.
lo
가상적으로 존재하는 라우터 내부의 loop back test 를 위한 논리 인터페이스
추가 설정이 필요 없는 논리 인터페이스
2.1.2. Default Gateway
n Default Gateway 는 라우팅 경로가 지정되지 않은 외부 망 통신 시 사용됩니다.
n ipTIME-II 는 다수개의 외부 망 인터페이스를 갖고 있으므로 Default Gateway 를 꼭 지정 합니다.
n 라우팅 경로의 지정이 필요한 경우 static routing table 또는 load sharing rule 을 별도로 설정 합니다.

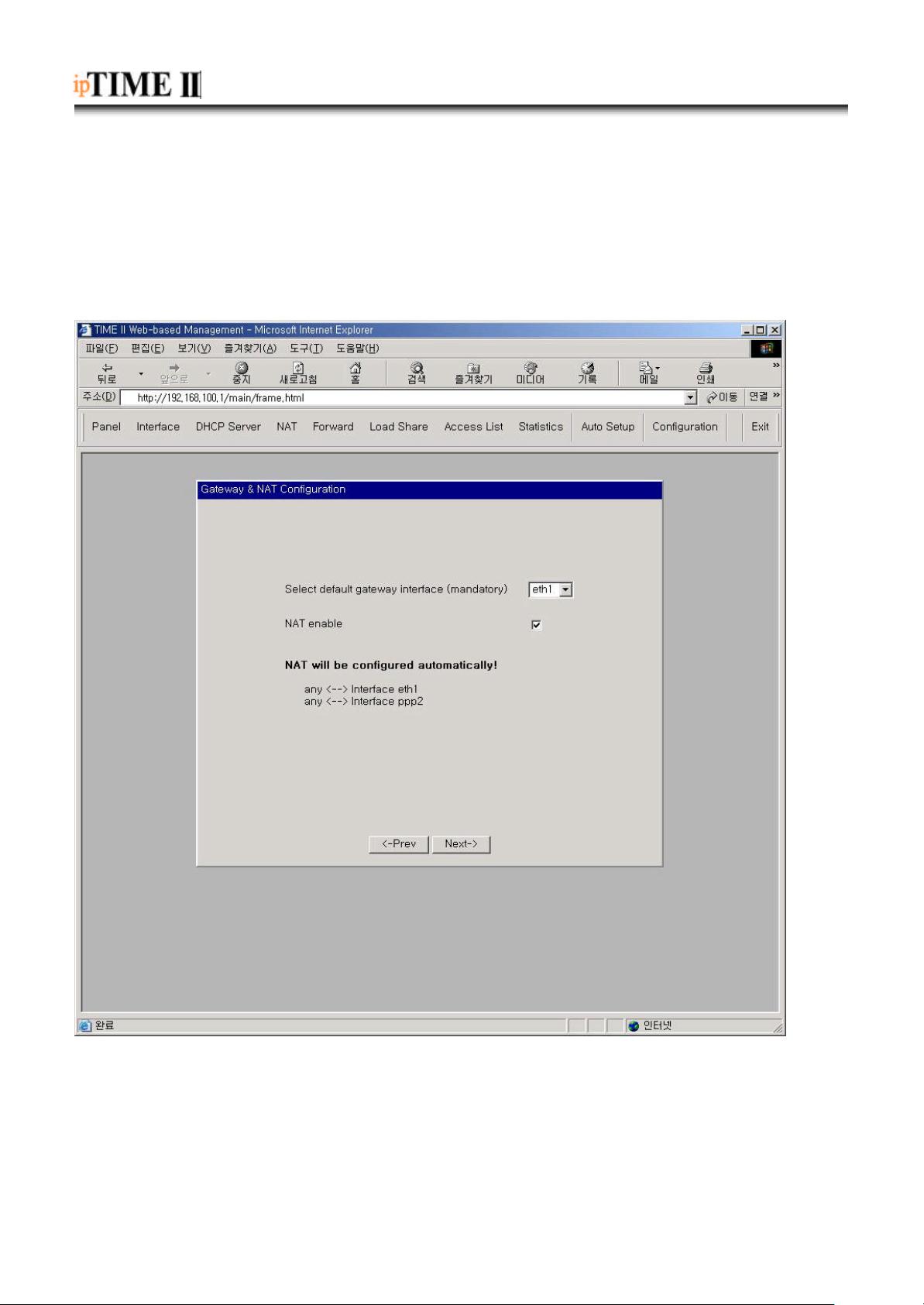

n Default Gateway 는 setup utility 를 이용하여 간편하게 설정 가능하며 CLI command 를 통한 설정도
가능합니다.
n CLI 를 이용한 default gateway 설정에 관련된 자세한 설명은 4.9를 참고합니다.
2.1 라우터 운용에 필요한 망 관리 개념
16
2.1.3. 망 구성에 따른 인터페이스 이용
Up Link 2 Up Link 1 Port 3 Port 2 Port 1 Interface
망구성
eth2/ppp2
eth1/ppp1
eth0
장비 설정
ADSL-pppoe - ADSL-pppoe
PC 또는 Hub 연결 3.1
Cable 모뎀 - Cable 모뎀 PC 또는 Hub 연결 3.2
ADSL-MyIP - ADSL-MyIP PC 또는 Hub 연결 3.3
ADSL Multi-IP
- - ADSL Multi-IP
PC 또는 Hub 연결 3.4
전용선
ADSL-pppoe
전용선
(Bi-Dir)
ADSL-pppoe
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.5
전용선
Cable 모뎀
전용선
(Bi-Dir)
Cable 모뎀
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.6
전용선
ADSL-MyIP
전용선
(Bi-Dir)
ADSL-MyIP
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.7
전용선
ADSL-pppoe
Cable 모뎀
Cable 모뎀 ADSL-pppoe
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.8
전용선
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.9
전용선
ADSL-MyIP
ADSL-pppoe
ADSL-pppoe
ADSL-MyIP
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.10
ADSL-MyIP
Cable 모뎀
Cable 모뎀 ADSL-MyIP PC 또는 Hub 연결 3.11
ADSL-MyIP
ADSL-pppoe
ADSL-pppoe
ADSL-MyIP PC 또는 Hub 연결 3.12
ADSL-pppoe
Cable 모뎀
Cable 모뎀 ADSL-pppoe
PC 또는 Hub 연결 3.13
ADSL Multi-IP
Cable 모뎀
- Cable 모뎀
ADSL Multi-IP
(Uni-Dir)
PC 또는 Hub 연결 3.14
ADSL Multi-IP
ADSL-pppoe
ADSL-pppoe
ADSLMulti-IP
(Uni-Dir)
PC 또는 Hub 연결 3.15
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
PC 또는 Hub 연결 3.16
Cable 모뎀
Cable 모뎀
Cable 모뎀 Cable 모뎀 PC 또는 Hub 연결 3.17
2.1 라우터 운용에 필요한 망 관리 개념
17

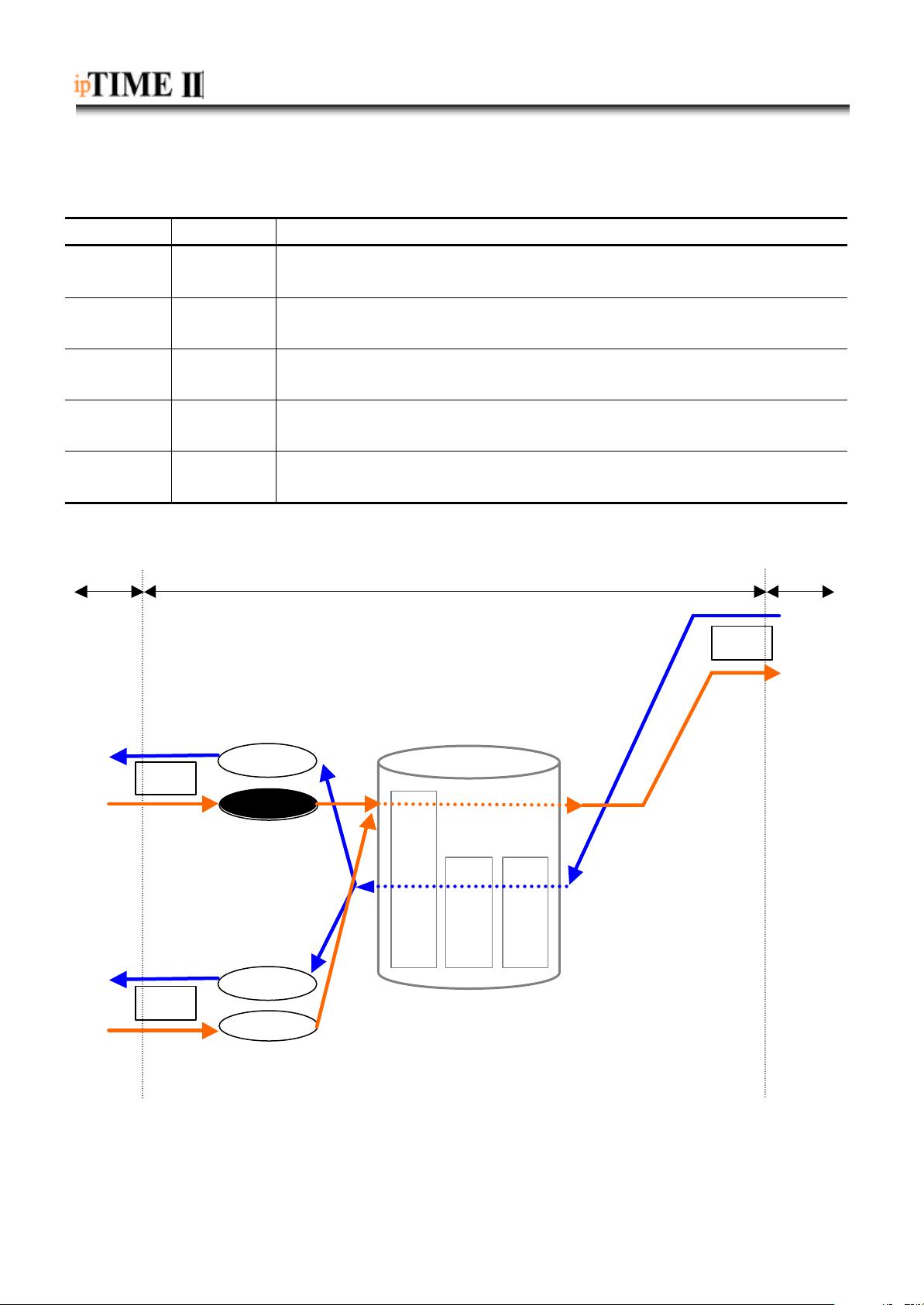

2.1.4. ipTIME-II 의 라우터 구성 요소
구성 요소 적용 위치 기능
Routing
Table
라우터
내부
라우팅 경로를 관리하는 테이블
NAT
외부 망
인터페이스
내부 망에서 시작된 통신의 외부 라우팅 시 source IP, port 의 변경
Example : 내부 망 비공인 IP 주소를 외부 망 대표 공인 IP 주소로 변경
Forwarding
외부 망
인터페이스
외부 망에서 시작된 통신의 라우팅 시 destination IP, port 의 변경
Example : 내부 망 비공인 IP 주소의 server 에 대한 외부 망 access
Load
Sharing
내부 망
인터페이스
외부 라우팅이 필요한 packet 을 분류 지정된 외부 망 인터페이스로 라우팅
L3 (IP 주소), L4 (application port 번호)에 따라 라우팅 테이블 선택
Line Policy
외부 망
인터페이스
외부 망 인터페이스 연결 상태를 감시 및 문제시 backup line 선택
eth0
eth2
NAT
eth1
NAT
Forwarding
Forwarding
라우터
내부망
외부망
Ｌｏａｄ Ｓｈａｒｉｎｇ
Ｌｉｎｅ Ｐｏｌｉｃｙ
Ｒｏｕｔｉｎｇ Ｔａｂｌｅ
2.1 라우터 운용에 필요한 망 관리 개념
18
2.1.5. Routing Table
n 라우팅 테이블은 packet 의 외부 망 라우팅 Rule 을 저장하는 테이블입니다.
n Load sharing 과 Line policy 의 정상적인 동작을 위해 사용되는 인터페이스 gateway 및 default gateway
설정이 필요합니다.
n PPP 또는 DHCP 인터페이스의 경우 인터페이스의 gateway 는 IP 주소 할당 시 자동으로 설정되므로
별도의 설정은 필요하지 않습니다.
n 라우팅 테이블과 Load sharing, Line Policy 의 관계는 2.1.7, 2.1.9를 참고합니다.

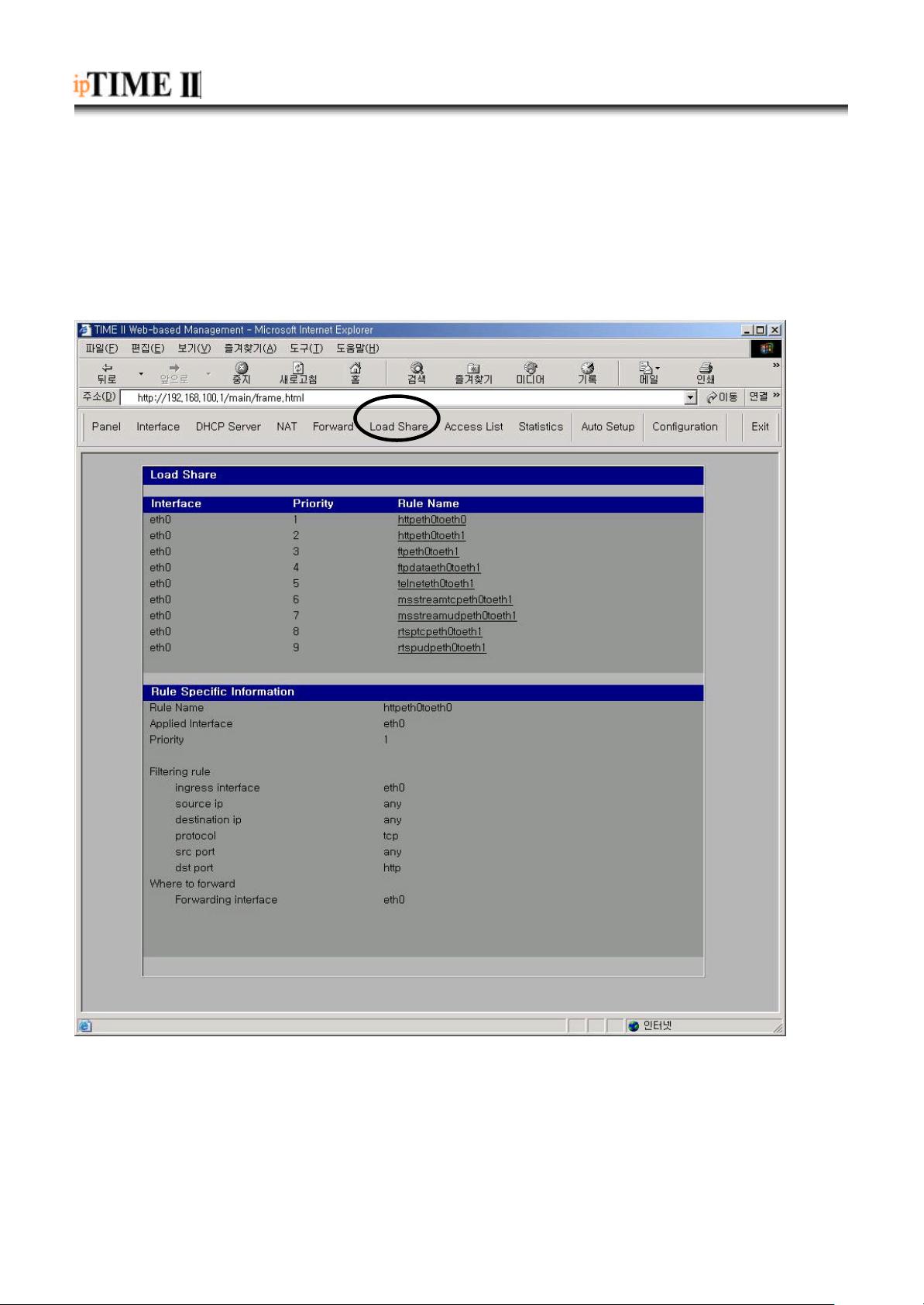

2.1.6. Load Sharing
n Load sharing 은 packet 의 종류에 따라 라우팅 될 외부 인터페이스를 선택하는 기능입니다.
n Load sharing 시 packet 의 분류는 L3 IP 주소, L4 protocol port 번호에 근거 분류 가능 합니다.
n 초고속통신과 저속 전용선을 같이 사용하는 경우 Load Sharing 을 이용하면 HTTP, FTP, multimedia 등의
packet 만을 초고속통신으로 라우팅 하여 저속 전용선의 부하를 줄일 수 있습니다.
n Load sharing 은 setup utility 로 설정 가능하며 CLI command 를 통한 설정도 가능합니다.
n Load sharing 의 CLI 를 통한 설정은 4.12를 참고합니다.
2.1 라우터 운용에 필요한 망 관리 개념
19
2.1.7. Load Sharing 과 Routing Table
n Load sharing 설정은 packet 의 입력 인터페이스에 설정합니다.
n Load sharing 이 수행되면 입력 packet 의 라우팅 목적지 인터페이스가 결정됩니다.
n Load sharing 의 동작을 위해서는 목적지 인터페이스의 gateway 가 설정되어야 합니다.
n Load sharing 이 설정된 인터페이스에 수신된 packet 은 Load sharing Rule 에 따라 분류됩니다.
n Load sharing rule 로 분류되지 않은 packet 은 정상적으로 라우팅됩니다.

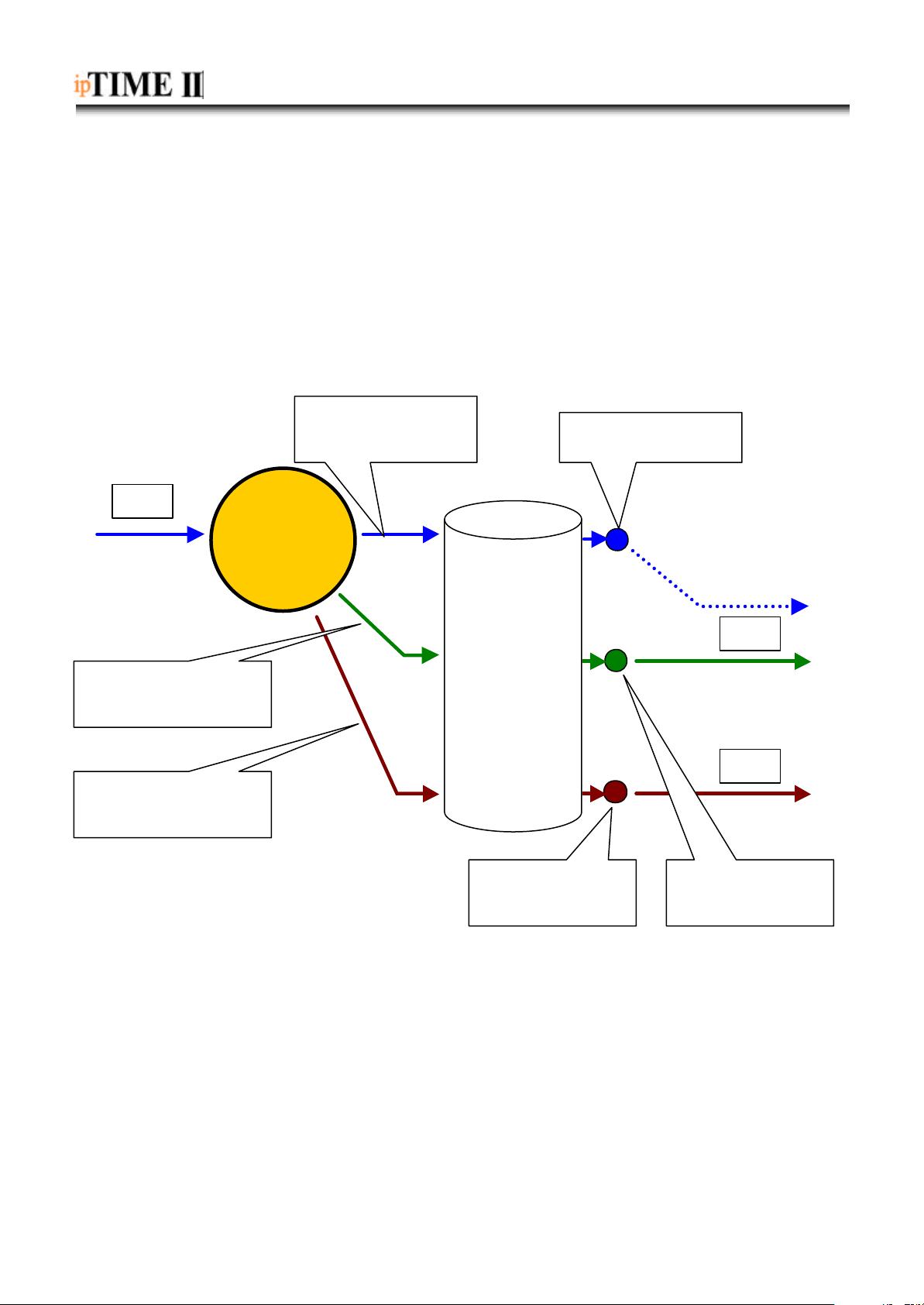

n 아래 그림은 Load sharing 과 라우팅 테이블의 관계를 설명하는 그림입니다.
eth0
Load
Sharing
1-1. Load sharing
설정되지 않은 packet
eth1
eth2
1-2. eth1 으로 라우팅
2-1. eth1 으로
Load sharing 된 packet
3-1. eth2 으로
Load sharing 된 packet
2-2. eth1 로 라우팅
3-2. eth2 로 라우팅
Routing
Table
Default Gateway
2.1 라우터 운용에 필요한 망 관리 개념
20
2.1.8. Line Policy
n Line Policy 는 외부 망 인터페이스의 연결을 확인, 오류 시 Backup line 으로 대치하는 기능입니다.
n 외부 인터페이스의 정상 동작 확인은 인터페이스를 통한 외부 서버의 Ping test 를 통하여 판단합니다.
n 외부 인터페이스의 오류가 감지되면 라우팅 설정된 모든 packet 을 Backup 인터페이스로 라우팅 합니다.
n Line policy 설정 시 외부 서버의 주소, test 주기, 불량 판정 한계 및 Backup 인터페이스를 지정합니다.

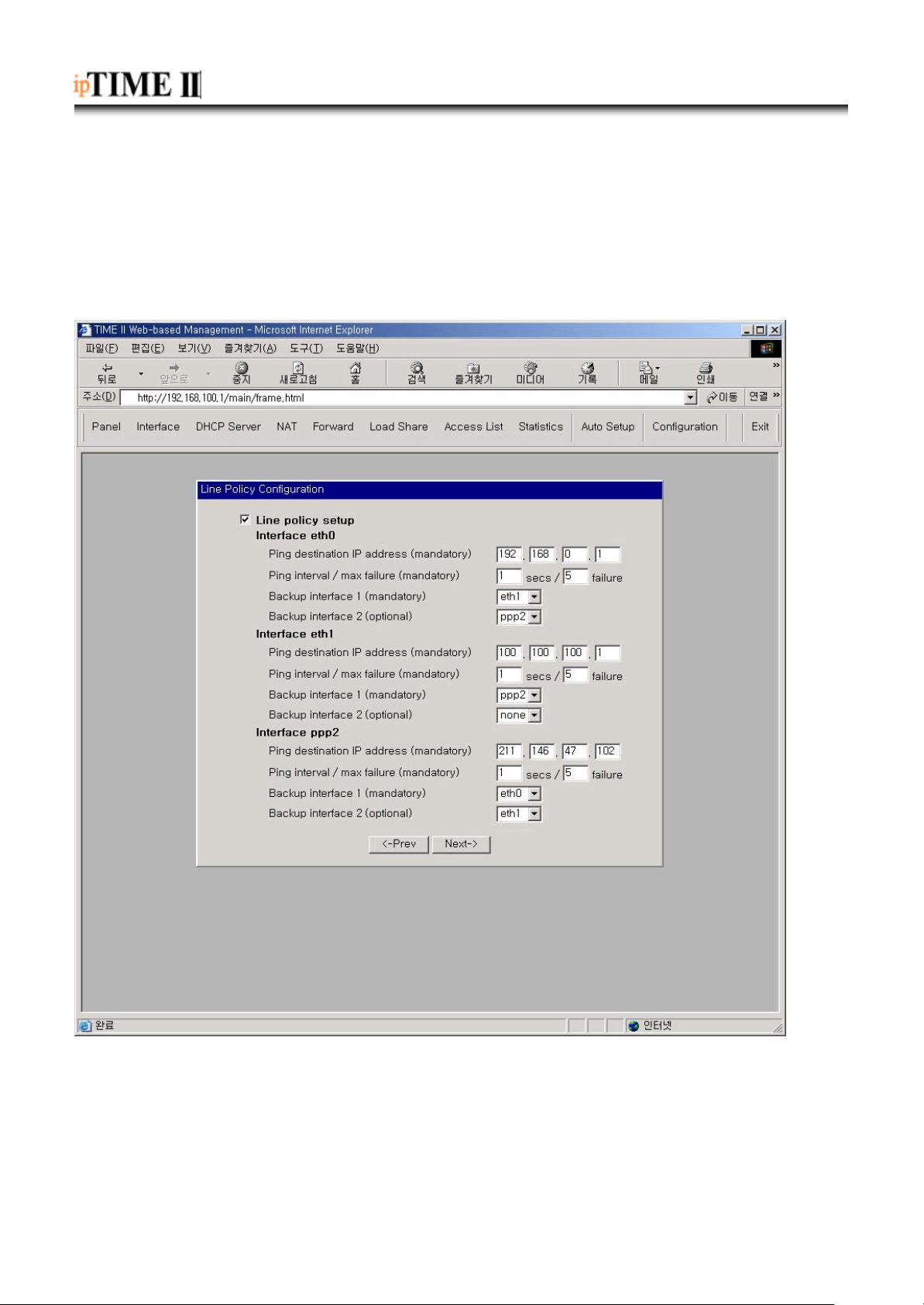

n Line policy 는 setup utility 이용하여 간편하게 설정 가능하며 CLI command 를 통한 설정도 가능합니다.
n Line policy 의 CLI 를 통한 설정은 4.12를 참고합니다.
<eth2 장애 시 Line Policy 동작 예>
<eth1 장애 시 Line Policy 동작 예>
2.1 라우터 운용에 필요한 망 관리 개념
21

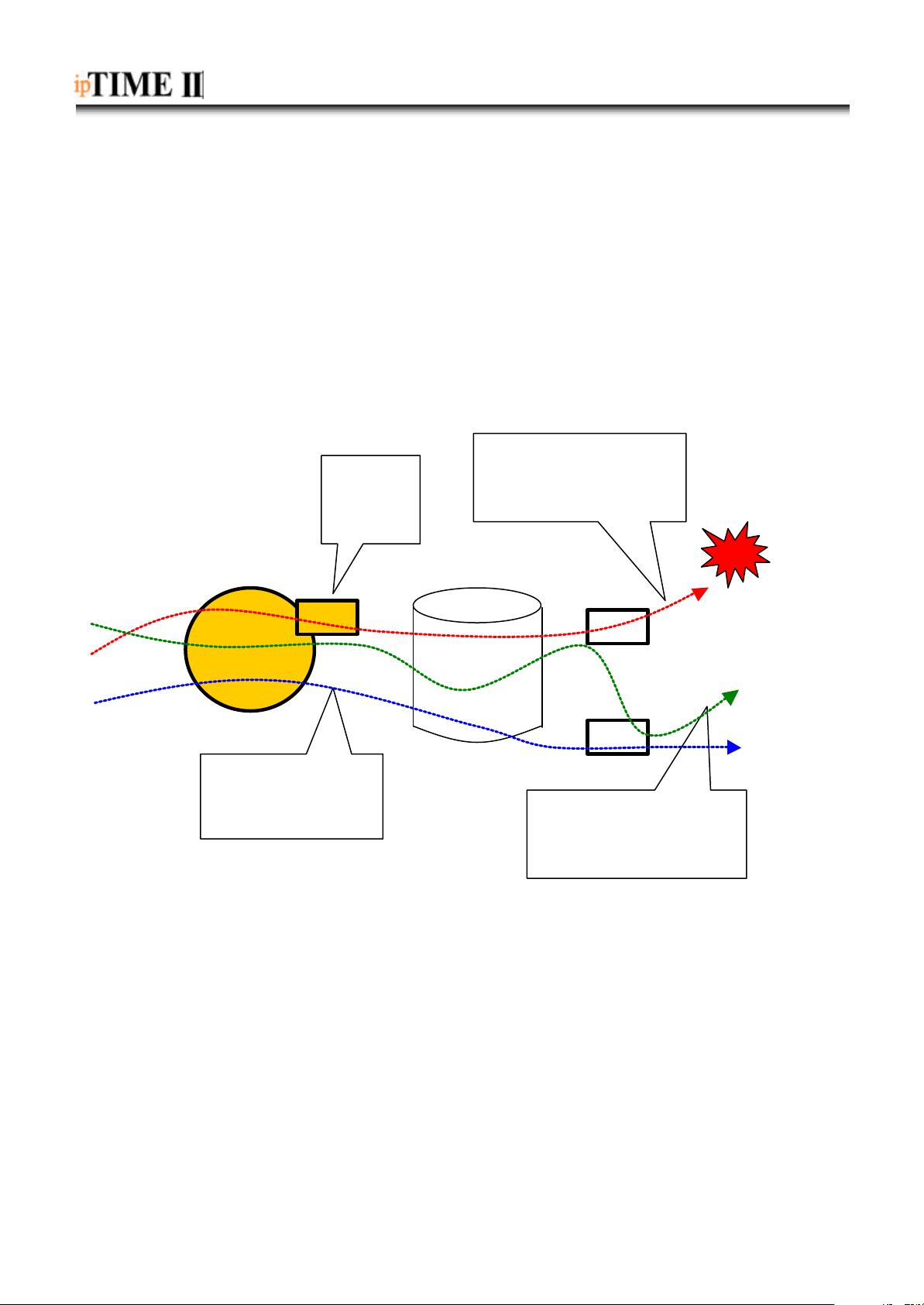

2.1.9. Line Policy 와 Routing Table
n Line Policy 는 인터페이스의 외부 연결을 외부 망의 well known server 에 대한 Ping 으로 감시합니다. .
(그림 1-1)
n Line Policy 에 의해 외부 망 연결 문제가 감지된 인터페이스의 라우팅 packet 을 backup 인터페이스로
라우팅 합니다. (그림 1-2, 2-1)
n Load sharing packet 의 경우 Line Policy 인터페이스의 외부 망 연결 문제가 감지되면 Load sharing
packet 을 backup 인터페이스로 라우팅 합니다. (그림 2-2)
n Line Policy 에서 외부 망 연결을 확인하면 원래의 인터페이스로 라우팅을 복원합니다.
Routing Table
Line Policy
for eth1
eth1
1-1.
Ping 감시
2-1.
eth2 backup line 으로
변경
2-2.
Load sharing 된 packet 을
eth2 backup line 으로 변경
eth1
eth2
1-2.
Ping fail 에 의한
인터페이스 연결 문제 발견
2.1 라우터 운용에 필요한 망 관리 개념
22

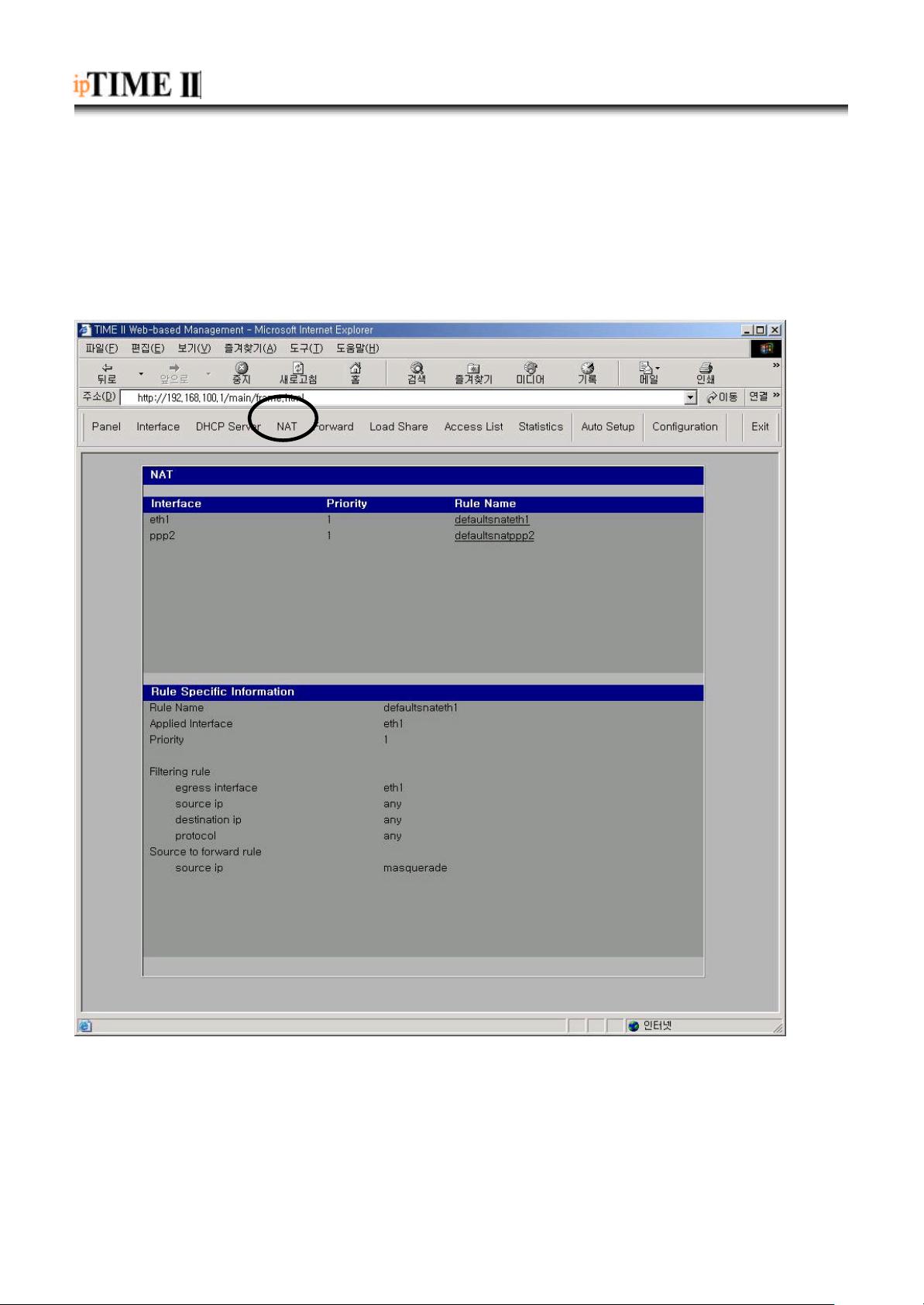

2.1.10. NAT
n NAT 는 Network Address Translation 의 약자이며 외부 망 인터페이스에 사용됩니다.
n NAT 는 내부 망 packet 이 외부 망으로 라우팅 될 때 source IP, port 를 변경하는 기능입니다.
n NAT 를 이용하면 내부 망에 다수 비공인 IP 주소를 운영하는 IP 공유 기능을 설정할 수 있습니다.
n Setup utility 로 망 설정을 하는 경우 NAT 는 자동 설정되며 CLI command 를 통한 설정도 가능합니다.
n NAT 의 CLI 를 통한 설정은 4.10를 참고합니다.

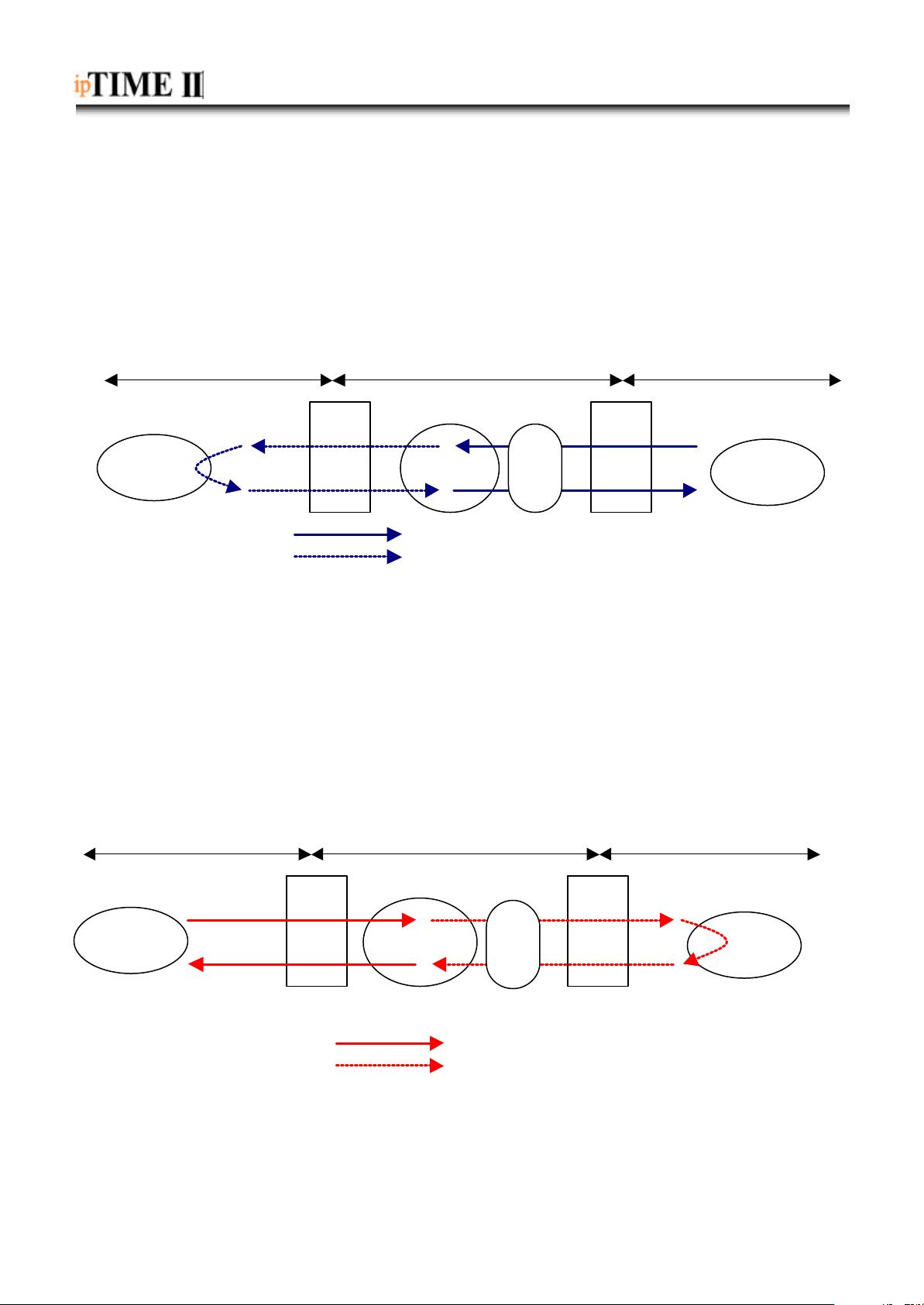

NAT 변환 전 packet 의 흐름
NAT 변환 후 packet 의 흐름

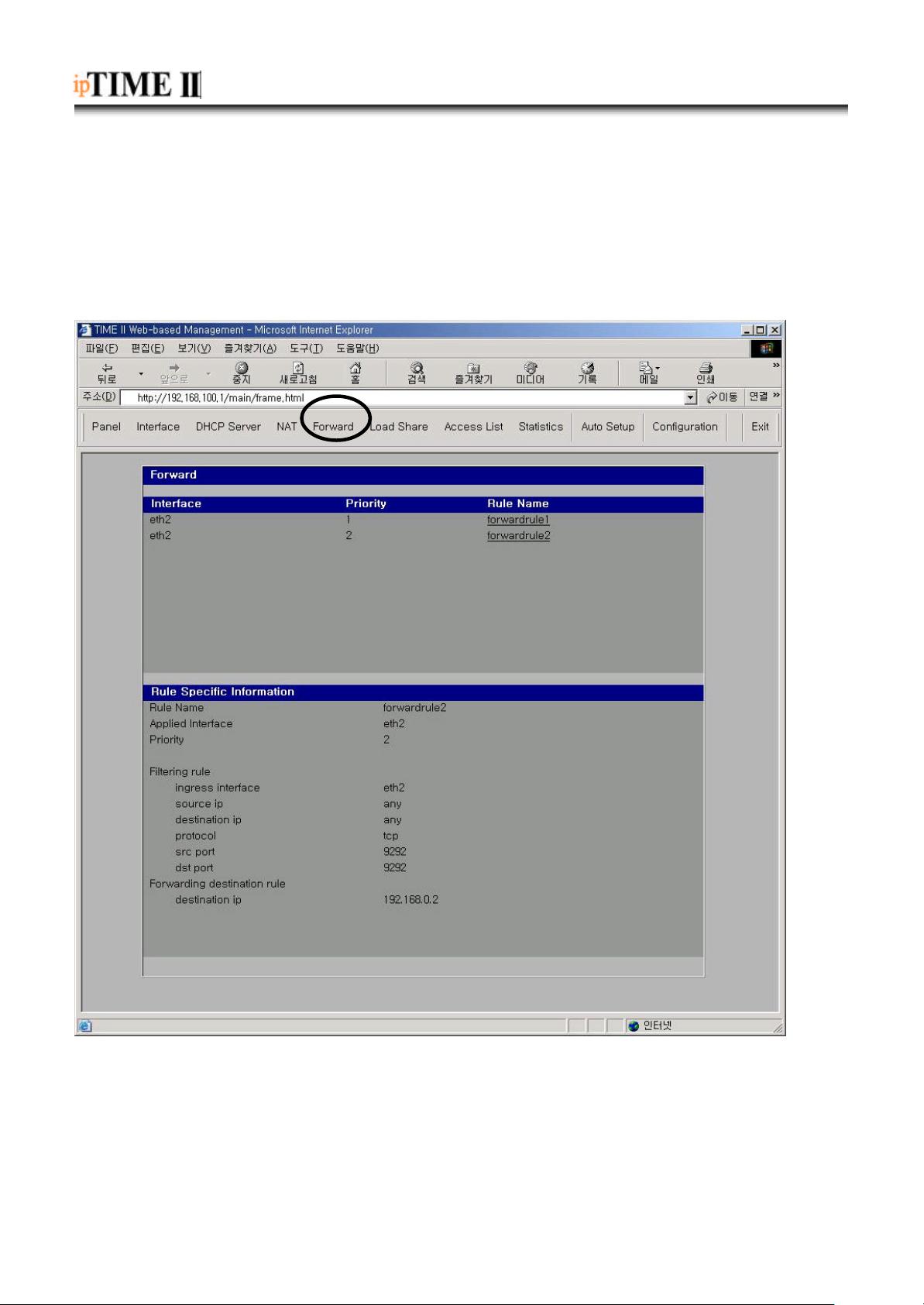

2.1.11. Forwarding
n Forwarding 은 외부 망 인터페이스에 사용됩니다.
n Forwarding 은 외부 망 인터페이스의 IP 주소에 내부 망의 복수 IP 서버를 mapping 할 수 있게 합니다.
n Forwarding 은 외부 망 인터페이스에서 수신되는 packet 을 내부 망에 전달할 때 destination IP, port 를
변경하는 기능입니다.
n Forwarding 은 CLI command 를 이용하여 설정가능하며 자세한 내용은 4.11를 참고합니다.
Forwarding 변환 전 packet 의 흐름
Forwarding 변환 후 packet 의 흐름
eth1
NAT
라우터
eth0
통신
시작점
외부망
상대측
외부망
내부망
Routing
Engine
eth1
Forwarding
라우터
eth0
내부망
서버
외부망
시작점
외부망
내부망
Routing
Engine
2.1 라우터 운용에 필요한 망 관리 개념
23
2.1.12. Uni-Directional Routing
n 본 망 구성에서는 외부로 송신되는 트래픽은 Routing Engine 를 거처 원래의 Gateway 로 라우팅됩니다.
n 본 망 구성에서는 외부로부터 수신 되는 트래픽은 원래의 Gateway 에서 직접 라우팅됩니다.
n 단 방향 트래픽에 대한 라우팅만을 수행하는 방식이므로 Uni-Directional Routing 이라 합니다.
n 송신 트래픽에 대한 라우팅을 제어하여 Load sharing 등의 고급 기능 구현이 가능한 방법입니다.

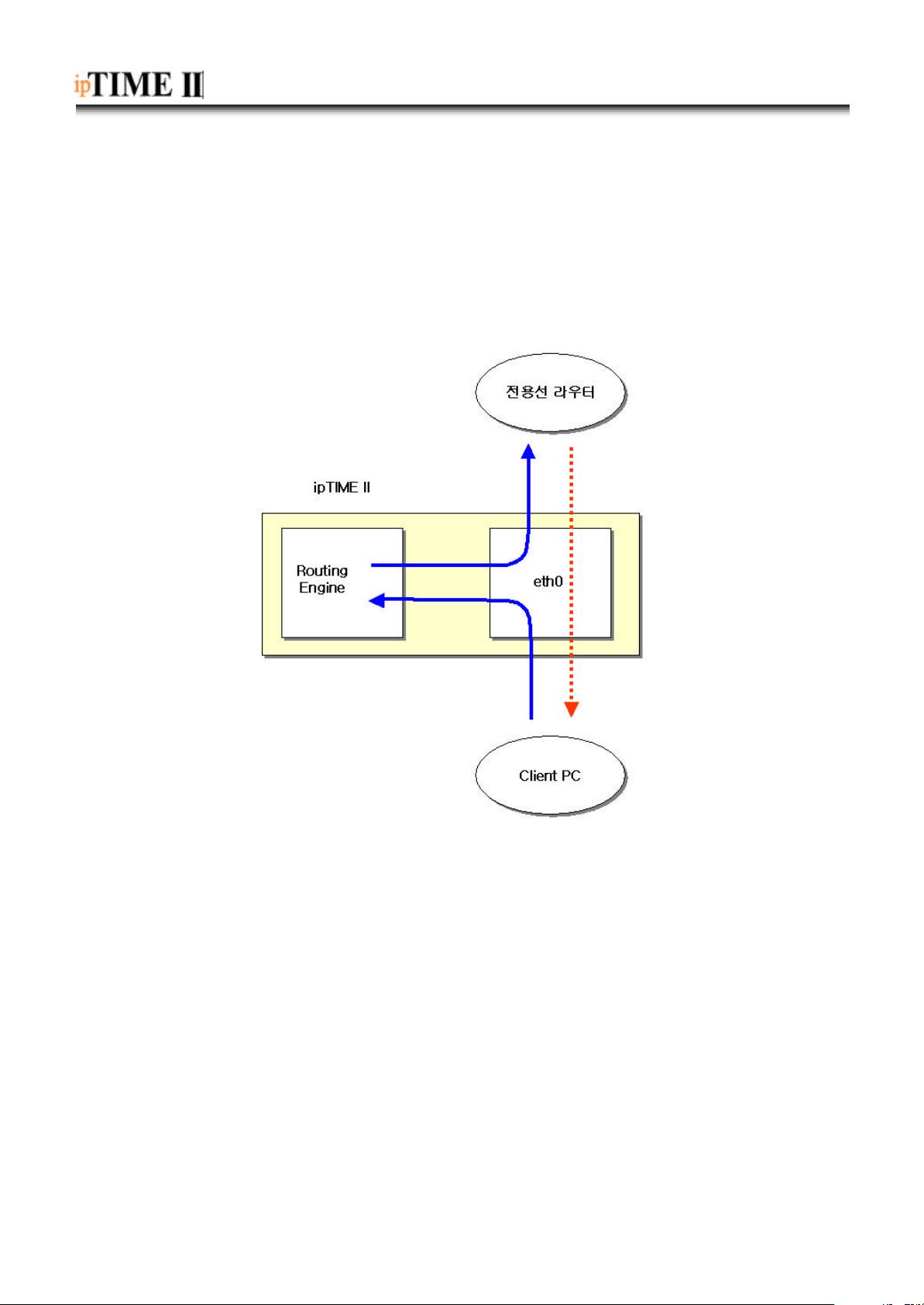

<Uni-Directional 라우팅 시 packet 의 흐름>
n 이 방법은 전용선 라우터, Multi-IP 초고속통신에서 간편한 망 구성 방법을 제공합니다.
n 망 구성을 위해서 전용선 또는 Multi-IP 서비스에서 할당된 IP 주소 중 1개를 eth0 에 설정합니다.
n 망 구성을 위해서 전용선 또는 Multi-IP 서비스에서 할당된 원래의 Gateway 값을 eth0 에 입력합니다.
n 망 구성을 위해서 eth0 에 접속된 내부 장비(PC 등)의 Gateway 를 eth0 에 할당한 IP 주소로 변경합니다.
2.1 라우터 운용에 필요한 망 관리 개념
24
2.1.13. Bi-Directional Routing
n 본 망 구성에서는 외부와 송수신되는 모든 트래픽은 Routing Engine 를 거처 원래의 Gateway 로
라우팅됩니다.
n 양방향 트래픽에 대한 라우팅을 수행하는 방식이므로 Bi-Directional Routing 이라 합니다.
n 송신 트래픽에 대한 라우팅을 제어하여 Load sharing 등의 고급 기능 구현이 가능한 방법입니다.
n 수신 트랙픽에 대한 라우팅을 제어하여 내부 보안을 강화시킬 수 있는 방법입니다.

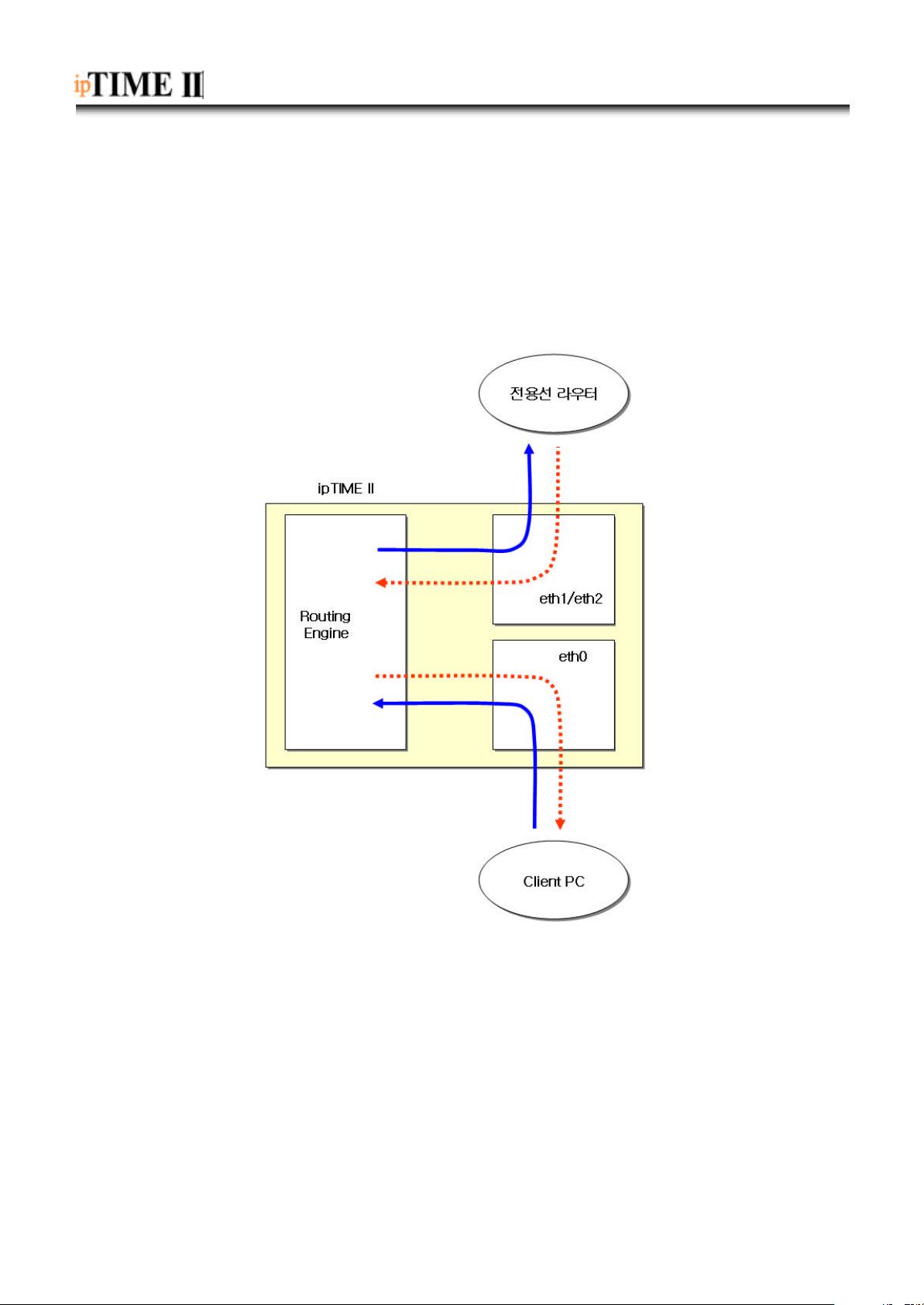

<Bi-Directional 라우팅 시 packet 의 흐름>
n 이 방법은 전용선 라우터를 이용한 망 구성 방법을 제공합니다.
n 망 구성을 위해서 전용선 라우터에 할당되었던 IP 주소를 eth0 에 설정합니다.
n 망 구성을 위해서 전용선 라우터와 연결되는 eth1 또는 eth2 인터페이스 사이에 새로운 비공인
네트웍크를 재구성하여야 합니다.
n Uni-Directional Routing 보다 하나의 공인 IP 주소를 더 활용할 수 있습니다.
n Linepolicy 기능을 사용하기 위해서는 전용선 라우터가 연결되는 eth1 또는 eth2 에서 source alias 기능을
추가적으로 사용해야 합니다. (참조 오류! 참조 원본을 찾을 수 없습니다.)
2.2 CLI 운용을 위한 기본 지식
25
2.2. CLI 운용을 위한 기본 지식
2.2.1. System Login
n ipTIME-II 의 운용을 위해서는 Console 또는 Telnet 을 통한 System Login 이 필요합니다.
n Console Login 을 위해서는 Console cable 과 Terminal program 을 이용 장비를 연결합니다.
n Console 연결에 관한 자세한 내용은 1.5를 참고합니다.

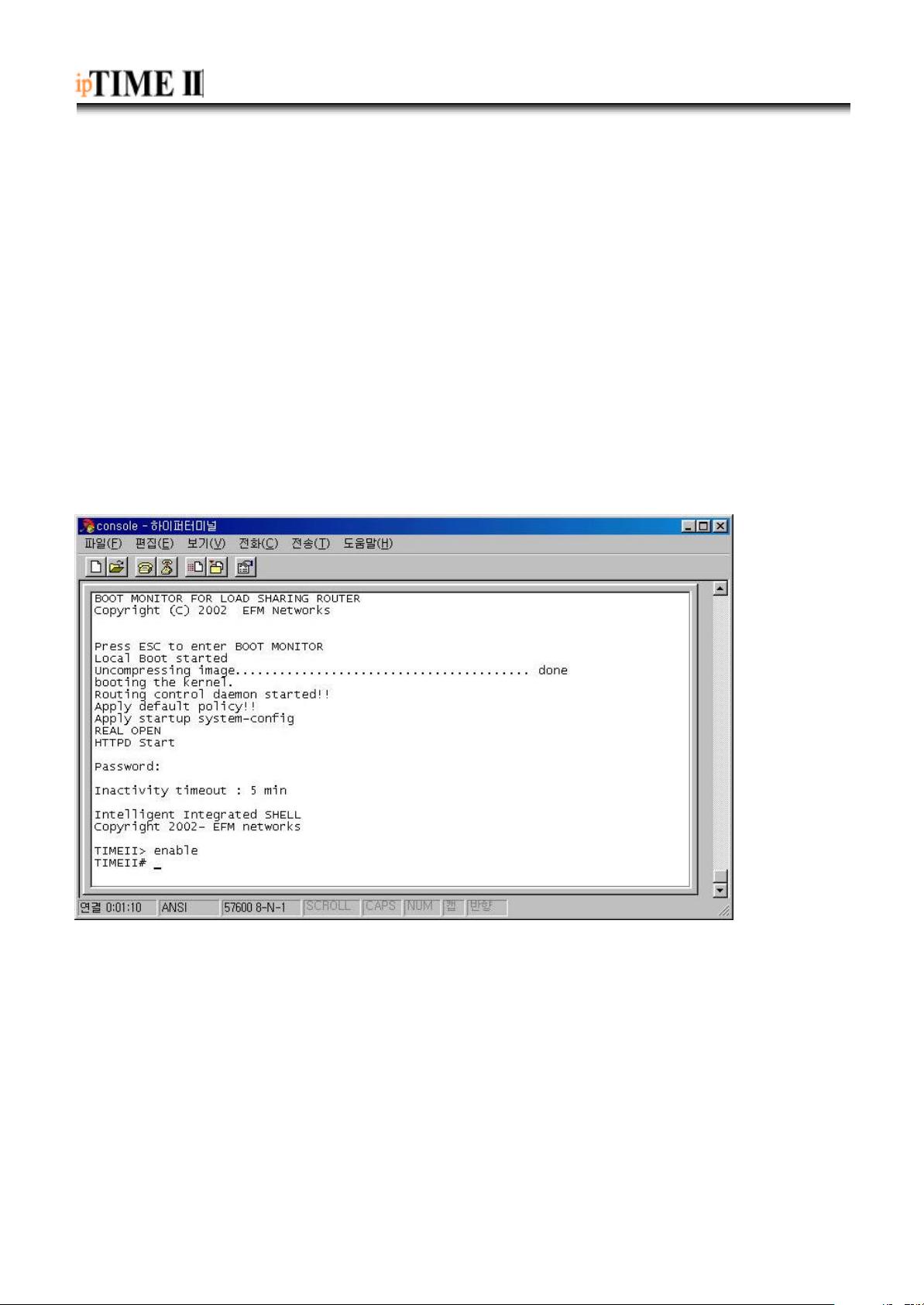

n 시스템이 정상적으로 연결된 후 전원을 켜면 아래 그림과 같은 Booting message 가 표시됩니다.
n 모든 Booting 절차가 완료된 후 System Login 을 위한 Login Password 입력 상태가 됩니다.
n 공장 출하 시 Login Password 는 없으며 Enter key 를 누르면 바로 Login 됩니다.
n Login Password 의 변경은 Enable mode 의 “password” command 를 이용합니다.
n Login Password 변경의 자세한 내용은 4.1를 참고합니다.
n Telnet 을 이용한 System 에 Login 을 위해서는 IP 주소의 설정이 필요합니다.
n System 의 IP 주소는 setup utility 또는 개별 CLI command 를 이용하여 설정 합니다.
n 설정된 IP 주소를 통하여 Telnet application 을 수행하면 Console 과 동일한 Login 이 가능합니다.
2.2 CLI 운용을 위한 기본 지식
26
2.2.2. IISH (Integrated Intelligent Shell)
n System Login 을 완료하면 CLI command 를 입력할 수 있는 IISH 상태가 됩니다.
n IISH 은 편리한 Command 입력을 위한 Help, 자동 command 완성, History 기능 등을 제공합니다.
n IISH 운용 시 사용되는 특수 key 는 아래 표를 참고합니다.
Key 기능
? (물음표)
New prompt 시 : 현재 mode 에서 사용가능 한 command list help 출력
Command 입력 도중 : Command 입력에 필요한 다음 parameter help 출력
<Tab> Command 입력 도중 : 입력 중인 command word 의 자동 완성
<Up> 화살표 이전 입력 command 의 자동 재 입력
<Down> 화살표 다름 입력 command 의 자동 재 입력
2.2 CLI 운용을 위한 기본 지식
27
2.2.3. CLI command Mode
n ipTIME-II 는 command 수행을 위하여 계층적인 command mode 를 제공합니다.
n Command mode 는 크게 View, Enable, Configure 의 3가지 mode 로 구분됩니다.
n Configure mode 는 dhcp-server, snmp, interface, line policy 설정을 위한 4가지 mode 로 구분됩니다.
n Interface mode 는 ipTIME-II 에 존재하는 6가지 논리 interface mode 로 구분됩니다.
Mode 용도
View mode
간단한 장비의 상태 확인 command 제공
ping, telnet, traceroute 의 network utility 제공
Enable mode 로 상태 전환 가능
Enable mode
장비의 모든 상태를 확인할 수 있는 command 제공
장비의 configuration data base 를 관리하는 command 제공
장비의 S/W upgrade, reboot 등을 관리하는 command 제공
간편하게 장비의 설정을 완료할 수 있는 setup utility 제공
ping, telnet, traceroute 의 network utility 제공
Configure mode 로 상태 전환 가능
Configure mode
장비의 시스템 일반에 관련된 설정을 제어하는 command 제공
SNMP agent 에 관련된 설정을 제어하는 config-snmp mode 변경 가능
DHCP server 에 관련된 설정을 제어하는 config-dhcpserver mode 변경 가능
개별 인터페이스에 관련된 설정을 제어하는 config-if mode 변경 가능
Linepolicy 에 관련된 설정을 제어하는 config-line mode 변경 가능
View Mode
Enable Mode
Configure Mode
dhcp-server
snmp
Interface
lo
eth0
eth1
ppp1
eth2
ppp2
line
2.2 CLI 운용을 위한 기본 지식
28
2.2.4. Configuration Data Base
n ipTIME-II 는 장비의 설정 정보를 Configuration DB 라는 자료 형태로 저장 관리합니다.
n Configuration DB 는 startup-config, running-config, factory-config 의 3 종류가 있습니다.
n 현재 동작 상태에 관한 정보를 저장하는 DB 가 running-config 이며 휘발성 메모리에 저장됩니다.
n Startup-config, factory-config 는 비휘발성 메모리에 저장되며 Booting, 시스템 복구 시 사용됩니다.
n 장비의 설정을 전원 Off 후에도 저장하기 위해서는 running-config 를 startup-config 로 저장합니다.
n Configuration DB 관리는 Enable mode 의 “configure”, “write” 명령을 이용하며 자세한 사용법은 4.5를
참고합니다.
Configuration DB 종류
기능
Running-config
장비의 동작 상태 설정을 저장하는 DB 임
config mode 에서 장비 설정 변경 시 변경 내용이 동일하게 적용됨
휘발성 메모리에 저장되므로 전원 off 전 startup-config 로 저장하여야 함
Startup-config
비휘발성 메모리에 저장되어 전원 off 이후에도 유지됨
장비의 booting 시 자동적으로 running-config 로 복사됨
Factory-config
비휘발성 메모리에 저장되어 전원 off 이후에도 유지됨
장비의 공장 설정 값이 저장되어 있고 startup-config 가 훼손된 경우 사용함
2.3 CLI Mode 에 대한 설명
29
2.3. CLI Mode 에 대한 설명
2.3.1. View Mode
n System Login 후 최초의 mode 가 View mode 입니다.
n View mode 의 종료를 위한 command 는 “exit”, “quit”입니다.
n View mode 의 default system prompt 는 “TIMEII>”입니다.
n View mode 는 일부 상태 확인을 위한 간단한 command 를 제공합니다.
n View mode 는 ping, telnet 의 network utility 를 제공합니다.
n 장비의 모든 상태 확인, 설정 변경 등은 Enable mode 및 Configure mode 를 이용합니다.
BOOT MONITOR FOR LOAD SHARING ROUTER
Copyright (C) 2002 EFM Networks
Press ESC to enter BOOT MONITOR
Local Boot started
Uncompressing image........................................ done
booting the kernel.
Routing control daemon started!!
Apply default policy!!
Apply startup system-config
REAL OPEN
HTTPD Start
Password: ◀─ 공장 출하 시 Login Password 는 없으며
Enter key 를 누르면 바로 Login 됩니다.
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> ◀─ View Mode 의 명령 프롬프트
TIMEII> exit ◀─ Logout 합니다.
Password :
2.3 CLI Mode 에 대한 설명
30
View Mode Command List
n View mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
enable Enable mode 로 mode 전환
exit System Logout
Mode 전환
quit System Logout
list Command 사용 예를 전부 출력함
show Display system operation parameters
System 관리
terminal Terminal line parameter 수정
ping Ping test utility
General Utility
telnet telnet utility
2.3 CLI Mode 에 대한 설명
31
2.3.2. Enable Mode
n View mode 에서 “enable” command 를 입력하면 Enable mode 로 전환됩니다.
n Enable mode 는 “disable” command 를 입력하면 종료되고 view mode 로 전환됩니다.
n Enable mode 는 “exit”, “quit” command 를 입력하면 종료되며 이 경우 logout 됩니다.
n Enable mode 로 전환시에는 Enable password 를 입력하여야 합니다.
n Enable password 는 Login password 와 별개이며 공장 출하 시 password 는 없습니다.
n Enable password 의 변경은 configure mode 의 “enable” command 를 이용합니다.
n Enable password 변경의 자세한 내용은 4.2를 참고합니다.
n Enable mode 의 default system prompt 는 “TIMEII#”입니다.
n Enable mode 는 ping, telnet 의 network utility 를 제공합니다.
n Enable mode 는 장비의 모든 상태를 확인할 수 있는 command 를 제공합니다.
n Enable mode 는 장비의 configuration data base 를 관리하는 command 를 제공합니다.
n Enable mode 는 장비의 S/W upgrade, reboot 등을 관리하는 command 를 제공합니다.
n Enable mode 에서 제공하는 setup utility 를 이용하면 간편하게 장비를 설정할 수 있습니다.
n Enable mode 에서 network 을 통한 configuration 이 가능합니다.
n Enable mode 에서는 CLI command 를 이용한 부분적인 장비 설정을 지원하지 않습니다.
TIMEII> ◀─ View Mode 의 명령 프롬프트
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# ◀─ Enable Mode 의 명령 프롬프트
TIMEII# show config ◀─ 현재의 설정 내용을 보여줌
Building configuration...
Current configuration:
hostname TIMEII
timeout 5
!
!
interface lo
ip address 127.0.0.1/24
!
. . . 중간 생략 . . .
httpd 80
!
snmp
syslocation here
!
TIMEII#
TIMEII# setup ◀─ Setup Utility 를 수행
Hostname[TIMEII] :
2.3 CLI Mode 에 대한 설명
32
Enable Mode Command List
n Enable mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
configure Configure mode 로 mode 전환
disable View mode 로 mode 전환
exit System Logout
Mode 전환
quit System Logout
write Configuration data base 의 저장
Configuration
DB 관리
default Configuration data base 전체 또는 일부를 삭제함
imageget TFTP 를 이용한 system S/W image upgrade
reload System restart
shutdown System shutdown
password System login password 의 변경
show Display system operation parameters
terminal Terminal line parameter 수정
System 관리
clear Statistics 자료의 clear
list Command 사용 예를 전부 출력함 System 설정
Utility
setup Auto setup utility
ping Ping test utility
General Utility
telnet telnet utility
2.3 CLI Mode 에 대한 설명
33
2.3.3. Configure Mode
n Configure mode 는 ipTIME-II 의 장비 설정을 입력하는 mode 입니다.
n Enable mode 에서 “configure terminal”을 입력하면 CLI configure mode 로 전환됩니다.
n Configure factory, configure network, configure memory 등은 batch mode configuration 명령입니다.
n Configure mode 의 default system prompt 는 “TIMEII(config)#”입니다.
n Configure mode 에서 “end” 를 수행하면 종료되며 enable mode 로 전환됩니다.
n Configure mode 에서 “exit”, “quit”를 수행하면 상위 mode(enable)로 전환됩니다.
n Configure mode 는 장비의 전체 동작을 제어하는 command 를 제공합니다.
n Configure mode 는 dhcp-server, snmp, interface, line 의 sub configure mode 를 제공합니다.
TIMEII#
TIMEII# configure ? ◀─ Configure 명령의 옵션을 보여줌
factory Configure from factory default
memory Configure from memory
network Configure from network through TFTP
overwrite-network Configure from network and overwrite start-up config
file
terminal Configuration terminal
TIMEII# configure terminal ◀─ Configure Mode 로 전환
TIMEII(config)# ◀─ Configure Mode 의 명령 프롬프트
TIMEII(config)# hostname EFM-NET ◀─ Hostname 을 변경
EFM-NET(config)# ◀─ 변경된 Hostname
EFM-NET(config)# timeout 10 ◀─ 콘솔에 입력이 없을 때 Timeout 시간을 설정
Timeout :10 minutes
EFM-NET(config)#
EFM-NET(config)# exit ◀─ exit, quit, end 의 명령은 Enable Mode 로 전환
EFM-NET#
2.3 CLI Mode 에 대한 설명
34
Configure Mode Command List
n Configure mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
accesslist 특정 packet 에 대해 허용/차단을 설정함.
arp 새로운 MAC address arp table 에 등록함
ip Static ip routing table 의 설정
no
accesslist, arp, enable, hostname, httpd, ip, stat, timeout, timeset
명령의 설정을 무효화
stat 트래픽 통계 분석을 위한 statistics rule 입력
enable enable password 의 변경
hostname Hostname 의 변경
httpd http daemon 의 실행/정지 제어
timeout Shell timeout 시간의 설정
라우터/System
설정
timeset 시스템의 시간 설정
list Command 의 사용 예를 전부 출력
도움말
show stat, table 의 상태를 표시
end enable mode 로 mode 전환
exit 전 단계(enable mode)로 mode 전환, quit 와 동일한 기능
상위 mode
전환
quit 전 단계(enable mode)로 mode 전환, exit 와 동일한 기능
dhcp-server config-dhcpserver sub mode 로 전환
interface config-interface sub mode 로 전환
line config-line sub mode 로 전환
하위 mode
전환
snmp config-snmp sub mode 로 전환
2.3 CLI Mode 에 대한 설명
35
2.3.4. Config-dhcpserver Mode
n Config-dhcpserver mode 는 dhcp server 를 설정하는 mode 입니다.
n Configure mode 에서 “dhcp-server”을 입력하면 dhcp-sever 설정 mode 로 전환됩니다.
n Config-dhcpserver mode 의 default system prompt 는 “TIMEII(config-dhcpserver)#”입니다.
n Config-dhcpserver mode 에서 “end” 를 수행하면 enable mode 로 전환됩니다.
n Config-dhcpserver mode 에서 “exit”, “quit”를 수행하면 상위 mode(config)로 전환됩니다.
n Config-dhcpserver mode 는 dhcp server 설정을 위한 command 를 제공합니다.
n Config-dhcpserver mode 는 ip pool 을 설정하는 sub configure mode 를 제공합니다.
TIMEII(config)# ◀─ Configure Mode 명령 프롬프트
TIMEII(config)# dhcp-server ◀─ dhcp-server 설정 Mode 로 전환
TIMEII(config-dhcpsever)# ◀─ dhcp-server 설정 Mode 명령 프롬프트
TIMEII(config-dhcpsever)# create-pool EFM-NET
create-pool 명령을 사용하여 pool 이름을 설정하면 ip pool 을 설정하는
Sub Configure mode 로 전환됩니다.
TIMEII(config-dhcpsever-pool)# ◀─ ip pool 설정 configure 모드 프롬프트
TIMEII(config-dhcpsever-pool)# exit ◀─ dhcp-server 설정 Mode 로 전환
TIMEII(config-dhcpsever)# no shutdown
DHCP Server Start
TIMEII(config-dhcpsever)# exit ◀─ Configure Mode 로 전환
TIMEII(config)#
2.3 CLI Mode 에 대한 설명
36
Configure-dhcpserver Mode Command List
n Config-dhcpserver mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
create-pool
config-dhcpserver-pool Mode 로 전환
이 Mode 에서는 pool 에 각종 parameter 설정
end 현재 mode 를 종료하고 enable mode 로 전환
exit 현재 mode 를 종료하고 이전 mode 로 전환 ,quit 과 동일
Mode
전환
quit 현재 mode 를 종료하고 이전 mode 로 전환, exit 와 동일
list Command 의 사용 예를 전부 출력
no
create-pool 과 같이 사용되어 정의된 pool 을 삭제
shutdown 과 같이 사용되어 DHCP server 를 실행
show 정의된 전체 pool list 와 개별 pool 에 대한 상세 정보 표시
Config-
dhcpserver
DHCP
server
관리
shutdown DHCP server 의 종료
broadcast DHCP broadcast option 설정
default-lease-time
DHCP default-lease-time 설정
dns DHCP dns 설정
domain-name DHCP domain-name 설정
gateway DHCP gateway 설정
max-lease-time DHCP max-lease-time 설정
range DHCP pool range 설정
DHCP
Server
설정
subnet-mask DHCP subnet mask 설정
end 현재 mode 를 종료하고 enable mode 로 전환
exit 현재 mode 를 종료하고 이전 mode 로 전환 ,quit 과 동일
Mode
전환
quit 현재 mode 를 종료하고 이전 mode 로 전환, exit 와 동일
list Command 의 사용 예를 전부 출력
no DHCP 개별 parameter 설정의 삭제
Config-
dhcpserver-
pool
설정 관리
show DHCP 개별 parameter 설정 표시
2.3 CLI Mode 에 대한 설명
37
2.3.5. Config-snmp Mode
n Config-snmp mode 는 장비의 SNMP agent 를 설정하는 mode 입니다.
n Configure mode 에서 “snmp”을 입력하면 snmp 설정 mode 로 전환됩니다.
n Config-snmp mode 의 default system prompt 는 “TIMEII(config- snmp)#”입니다.
n Config- snmp mode 에서 “end” 를 수행하면 enable mode 로 전환됩니다.
n Config- snmp mode 에서 “exit”, “quit”를 수행하면 상위 mode(config)로 전환됩니다.
<Config-snmp Mode 전환, syscontact 입력 화면>
TIMEII(config)# ◀─ Configure Mode 명령 프롬프트
TIMEII(config)# snmp ◀─ snmp 설정 Mode 로 전환
TIMEII(config-snmp)# ◀─ dhcp-server 설정 Mode 명령 프롬프트
TIMEII(config-snmp)# syscontact (031)718-2512
TIMEII(config-snmp)#
TIMEII(config-snmp)# show
SNMP AGENT STATUS : OFF
SNMP CONFIGURATION VALUE
syslocation here
syscontact (031)718-2512
rocommunity public
rwcommunity public
trapcommunity public
TIMEII(config-snmp)# exit ◀─ Configure Mode 로 전환
TIMEII(config)#
2.3 CLI Mode 에 대한 설명
38
Configure- snmp Mode Command List
n Config- snmp mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
end 현재 mode 를 종료하고 enable mode 로 전환
exit 현재 mode 를 종료하고 이전 mode 로 전환 ,quit 과 동일
Mode 전환
quit 현재 mode 를 종료하고 이전 mode 로 전환, exit 와 동일
rocommunity snmp read only community 설정
rwcommunity snmp read write community 설정
syscontact snmp read write community 설정
syslocation snmp system location 의 설정
trapcommunity snmp trap community 설정
SNMP
parameter
설정
trapmanager snmp trap manager 설정
list Command 의 사용 예를 전부 출력
no snmp 개별 parameter 설정의 삭제
show snmp agent 설정 표시
shutdown snmp agent 종료
설정 관리
no shutdown snmp agent 실행
2.3 CLI Mode 에 대한 설명
39
2.3.6. Config-if Mode (lo, eth0, eth1, eth2)
n Config-if mode 에서는 lo, eth0, eth1, eth2 논리 인터페이스 설정합니다.
n Configure mode 에서 “interface <if-name>” 을 입력하여 mode 가 전환됩니다.
n Config-if mode 의 default system prompt 는 “TIMEII(config-if)#”입니다.
n Config-if mode 에서 “end” 를 수행하면 enable mode 로 전환됩니다.
n Config-if mode 에서 “exit”, “quit”를 수행하면 상위 configure mode 로 전환됩니다.
n Config-if mode 는 선택된 논리 인터페이스의 ip address, gateway, forwarding rule, load sharing rule, nat
등 인터페이스의 IP 주소 및 라우팅 관련 정보를 설정하는 command 를 제공합니다.
TIMEII(config)# ◀─ Configure Mode 명령 프롬프트
TIMEII(config)# interface eth0 ◀─ interface 설정 Mode 로 전환
TIMEII(config-if)# ◀─ interface 설정 Mode 명령 프롬프트
TIMEII(config-if)# ip address 10.0.0.10/24
TIMEII(config-if)# gateway 10.0.0.1
TIMEII(config-if)# no shutdown
TIMEII(config-if)# show
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00:08:9f:12:3a:a3
inet 10.0.0.10/24 broadcast 10.0.0.255 gateway 10.1.1.1
input packets 0, bytes 0, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII(config-if)# exit ◀─ Configure Mode 로 전환
TIMEII(config)#
2.3 CLI Mode 에 대한 설명
40
Configure-if Mode Command List
n Config-if mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
end 현재 mode 를 종료하고 enable mode 로 전환
exit 현재 mode 를 종료하고 이전 mode 로 전환, quit 과 동일
Mode 전환
quit 현재 mode 를 종료하고 이전 mode 로 전환, exit 와 동일
bandwidth 인터페이스의 bandwidth information 설정
forward
외부 망으로부터 수신되는 packet 의 목적지 address 를 내부 망 용
address 로 변환 지정
외부 망 접속 인터페이스에서만 설정
gateway 인터페이스의 gateway ip 주소 설정
ip 인터페이스의 ip 주소 설정
loadshare
외부 망으로 라우팅이 필요한 특정 packet 의 라우팅 경로 설정
내부 망 접속 인터페이스에서만 설정
macaddress 인터페이스의 MAC address 변경
multicast 인터페이스의 multicast flag 설정
nat
라우팅된 packet 의 source address 를 외부 망 address 로 변환 지정
외부 망 접속 인터페이스에서만 설정
sendredirect
ICMP rediect message 송출을 허가
Uni directional 라우팅의 경우 disable 함 (no sendredirect)
인터페이스
환경 및
라우팅 설정
sourcealias
인터페이스가 비공인 IP 로 전용선 라우터에 연결되었을 경우 사용
linepolicy 의 ping test 를 위해 설정 필요
내부 망에서 사용되는 임의의 공인 IP 주소 입력
list Command 의 사용 예를 전부 출력
no
forward, gateway, ip, loadshare, macaddress, multicast, nat,
sendredirect, sourcealias 등의 command 설정을 무효화 하거나
기본값으로 바꿈
show 인터페이스의 ip, forward, loadshare, nat 설정 내용을 표시
shutdown 인터페이스 사용 중지
System 설정
no shutdown 인터헤이스 사용
2.3 CLI Mode 에 대한 설명
41
2.3.7. Config-ppp-if Mode (ppp1, ppp2)
n Config-ppp-if mode 에서는 ppp1, ppp2 논리 인터페이스 설정합니다.
n pppx 인터페이스의 설정을 위해서는 해당 ethx 인터페이스의 활성화가 선행되어야 합니다.
n Configure mode 에서 “interface <ppp-ifname>” 을 입력하면 mode 가 전환됩니다.
n Config-ppp-if mode 의 default system prompt 는 “TIMEII(config-ppp-if)#”입니다.
n Config-ppp-if mode 에서 “end” 를 수행하면 enable mode 로 전환됩니다.
n Config-ppp-if mode 에서 “exit”, “quit”를 수행하면 상위 configure mode 로 전환됩니다.
n Config-ppp-if mode 는 선택된 ppp 인터페이스의 인증 및 연결 관련 정보, ip address, forwarding rule,
load sharing rule, nat 등 ppp 연결 및 라우팅 관련 정보를 설정하는 command 를 제공합니다.
TIMEII(config)# ◀─ Configure Mode 명령 프롬프트
TIMEII(config)# interface eth1 ◀─ interface 설정 Mode 로 전환
TIMEII(config-if)# ◀─ interface 설정 Mode 명령 프롬프트
TIMEII(config-if)# no shutdown ◀─ ppp1 사용을 위한 eth1 활성화
TIMEII(config-if)# exit ◀─ Configure Mode 로 전환
TIMEII(config)#
TIMEII(config)# interface ppp1 ◀─ interface ppp 설정 Mode 로 전환
TIMEII(config-ppp-if)# ◀─ interface ppp 설정 Mode 명령 프롬프트
TIMEII(config-ppp-if)# authconfig coolefm bestefm
TIMEII(config-ppp-if)# no shutdown
TIMEII(config-ppp-if)# exit ◀─ Configure Mode 로 전환
TIMEII(config)#
2.3 CLI Mode 에 대한 설명
42
Configure- ppp-if Mode Command List
n Config-ppp-if mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
authconfig PPPoE 인증을 위한 사용자 계정 및 암호 설정
lcpoption ppp line 상태 검사를 위한 lcp interval, failure limit 의 설정
mru MRU 값 설정
PPPoE 설정
mtu MTU 값 설정
end 현재 mode 를 종료하고 enable mode 로 전환
exit 현재 mode 를 종료하고 이전 mode 로 전환, quit 과 동일
모드 변경
quit 현재 mode 를 종료하고 이전 mode 로 전환, exit 와 동일
forward
외부 망으로부터 수신되는 packet 의 목적지 address 를 내부 망 용
address 로 변환 지정
외부 망 접속 인터페이스에서만 설정
ip PPP 인터페이스의 주소를 수동 설정
loadshare
외부 망으로 라우팅이 필요한 특정 packet 의 라우팅 경로 설정
내부 망 접속 인터페이스에서만 설정
IP 주소 및
라우팅 설정
nat
라우팅된 packet 의 송신 address 를 외부 망 address 로 변환 지정
외부 망 접속 인터페이스에서만 설정
list Command 의 사용 예를 전부 출력
no
authconfig, forward, ip, loadshare, lcpoption, nat 등의 command 설정을
무효화 하거나 기본값으로 바꿈
show 인터페이스의 ip, forward, loadshare, nat 설정 내용을 표시
shutdown 인터페이스 사용 중지
System 설정
no shutdown 인터페이스 사용
2.3 CLI Mode 에 대한 설명
43
2.3.8. Config-line Mode
n Config-line mode 에서는 각 인터페이스의 backup 인터페이스를 설정합니다.
n Configure mode 에서 “line” 을 입력하여 mode 가 전환됩니다.
n Linepolicy 에서 구성되는 모든 인터페이스는 gateway 설정이 필요합니다.
n PPP 나 DHCP 인터페이스는 별도의 gateway 설정은 필요없습니다.
n 인터페이스 외부 망 연결 상태는 외부망에 존재하는 server 에 ping 을 수행 하여 검사합니다.
n Config-line mode 에서 “end” 를 수행하면 enable mode 로 전환됩니다.
n Config-line mode 에서 “exit”, “quit”를 수행하면 상위 configure mode 로 전환됩니다.
TIMEII(config)# line ◀─ config-line mode 변경
TIMEII(config-line)# policy eth0 168.126.63.1 5 5 ppp1 eth2
◀─ eth0 에 대한 backup 설정
TIMEII(config-line)# policy ppp1 168.126.63.2 5 5 eth2 eth0
◀─ ppp1 에 대한 backup 설정
TIMEII(config-line)# policy eth2 168.126.63.3 5 5 ppp1 eth0
◀─ eth2 에 대한 backup 설정
TIMEII(config-line)# no shutdown ◀─ line policy 실행
TIMEII(config-line)# show ◀─ line policy 상태 보기
LINE POLICY : ON
Interface External-IP PING-interval MAX-delay Backup(s) (* - Active)
-----------------------------------------------------------------------------
* eth0 168.126.63.1 5 5 ppp1 eth2
* ppp1 168.126.63.2 5 5 eth2 eth0
eth2 168.126.63.3 5 5 * ppp1 eth0
◀─ 인터페이스 검사 결과 eth0 와 ppp1 은 외부망과 정상 연결되어 있으며 eth2 가 비정상적으로 연결되어
eth2 로 라우팅될 packet 이 ppp1 의 backup line 을 이용하도록 설정된 것을 볼 수 있다.
TIMEII(config-line)#
2.3 CLI Mode 에 대한 설명
44
Configure- line Mode Command List
n Config-line mode 에서 사용 가능한 command 는 아래 표를 참고합니다.
n 아래 표에 열거된 개별 command 의 자세한 사용법은 오류! 참조 원본을 찾을 수 없습니다.를 참고합니다.
Command
Group
Command
Name
기능
end 현재 mode 를 종료하고 enable mode 로 전환
exit 현재 mode 를 종료하고 이전 mode 로 전환, quit 과 동일
모드 변경
quit 현재 mode 를 종료하고 이전 mode 로 전환, exit 와 동일
Line Policy
설정
policy 인터페이스의 backup 을 설정함
list Command 의 사용 예를 전부 출력
no policy command 설정을 무효화 함
show linepolicy 의 설정내용 및 동작상태를 표시
shutdown linepolicy 사용 중지
System 설정
no shutdown linepolicy 사용
2.4 Setup Utility
45
2.4. Setup Utility
2.4.1. Setup 의 실행
n Setup utility 를 이용하면 간단하게 ipTIME-II 를 설정할 수 있습니다.
n Setup utility 는 Enable Mode 에서 “setup” 명령을 입력 하면 실행됩니다.
BOOT MONITOR FOR LOAD SHARING ROUTER
Copyright (C) 2002 EFM Networks
Press ESC to enter BOOT MONITOR
Local Boot started
Uncompressing image........................................ done
booting the kernel.
Routing control daemon started!!
Apply default policy!!
Apply startup system-config
REAL OPEN
HTTPD Start
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] :
2.4 Setup Utility
46
2.4.2. Setup 의 자동 설정 항목
n Setup 은 인터페이스 별 IP 주소, Subnet 마스크, Line policy, Load sharing 등을 설정합니다.
n Setup 은 NAT 설정, default gateway 와 Line policy 를 위한 라우팅 테이블을 자동으로 설정합니다.
n Setup 은 Load sharing 으로 설정된 traffic 에 대한 statistics 를 자동으로 설정합니다.
n Load sharing 설정은 L4 정보를 이용한 http, ftp, dns, telnet, ms stream, realtime stram 에 대한 설정등을
지원합니다.
n 추가적인 protocol 또는 L3 IP 주소 별 load sharing 은 CLI 를 이용하여 개별 입력합니다.
n 외부 망에서 시작되는 접속을 내부로 mapping 하는 Forwarding 은 CLI 을 이용하여 개별 입력하여야
합니다.
n DHCP server 의 설정은 CLI 를 이용하여 개별 설정하여야 합니다.
n Setup Utility 의 Command 수행 Flow 는 다음과 같습니다.
System Configuration
Interface Configuration
Gateway Configuration
NAT Configuration
Line Policy Configuration
Load Share Configuration

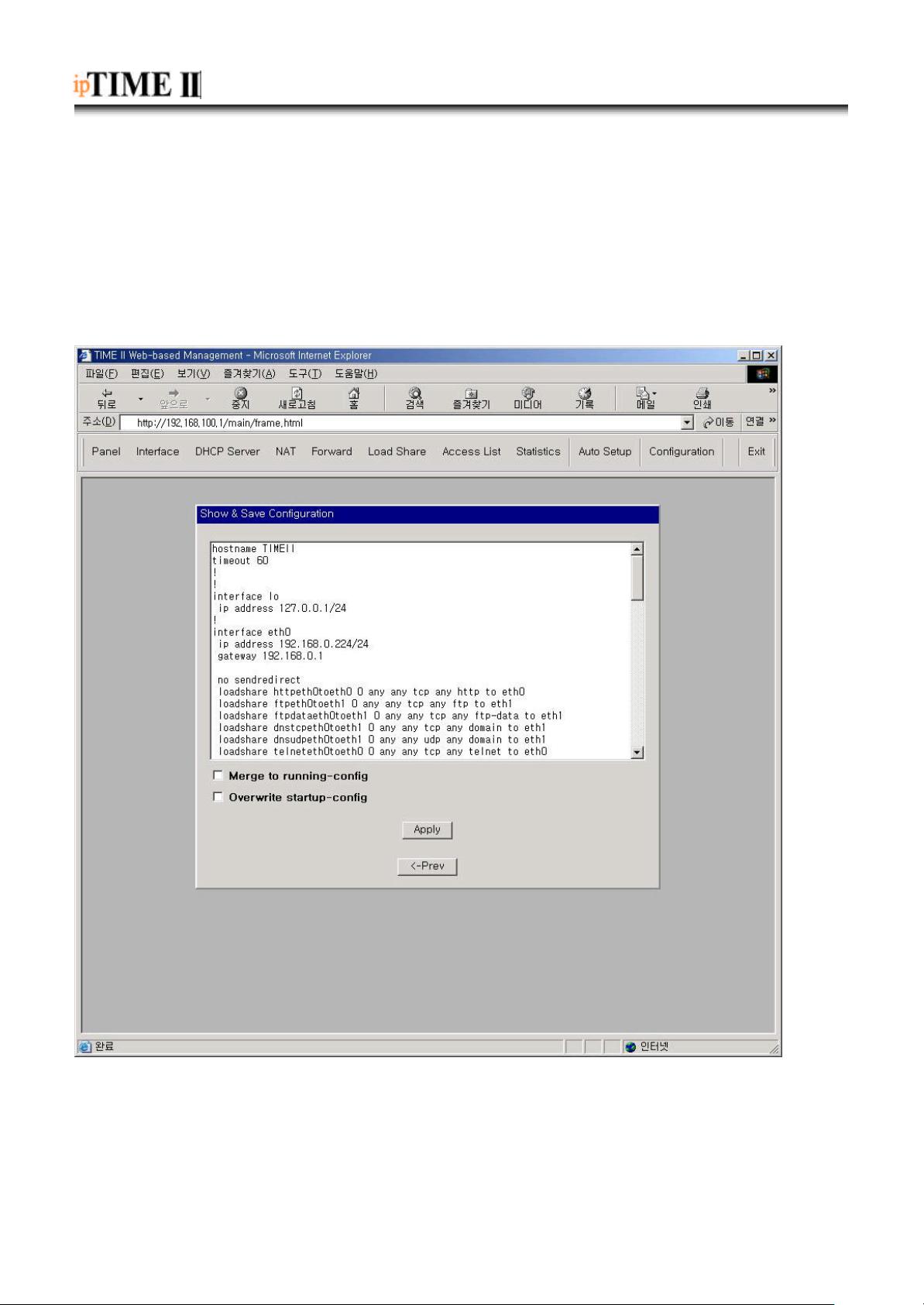

Show & Save Configuration
2.5 Web Based Management(WBM)
47

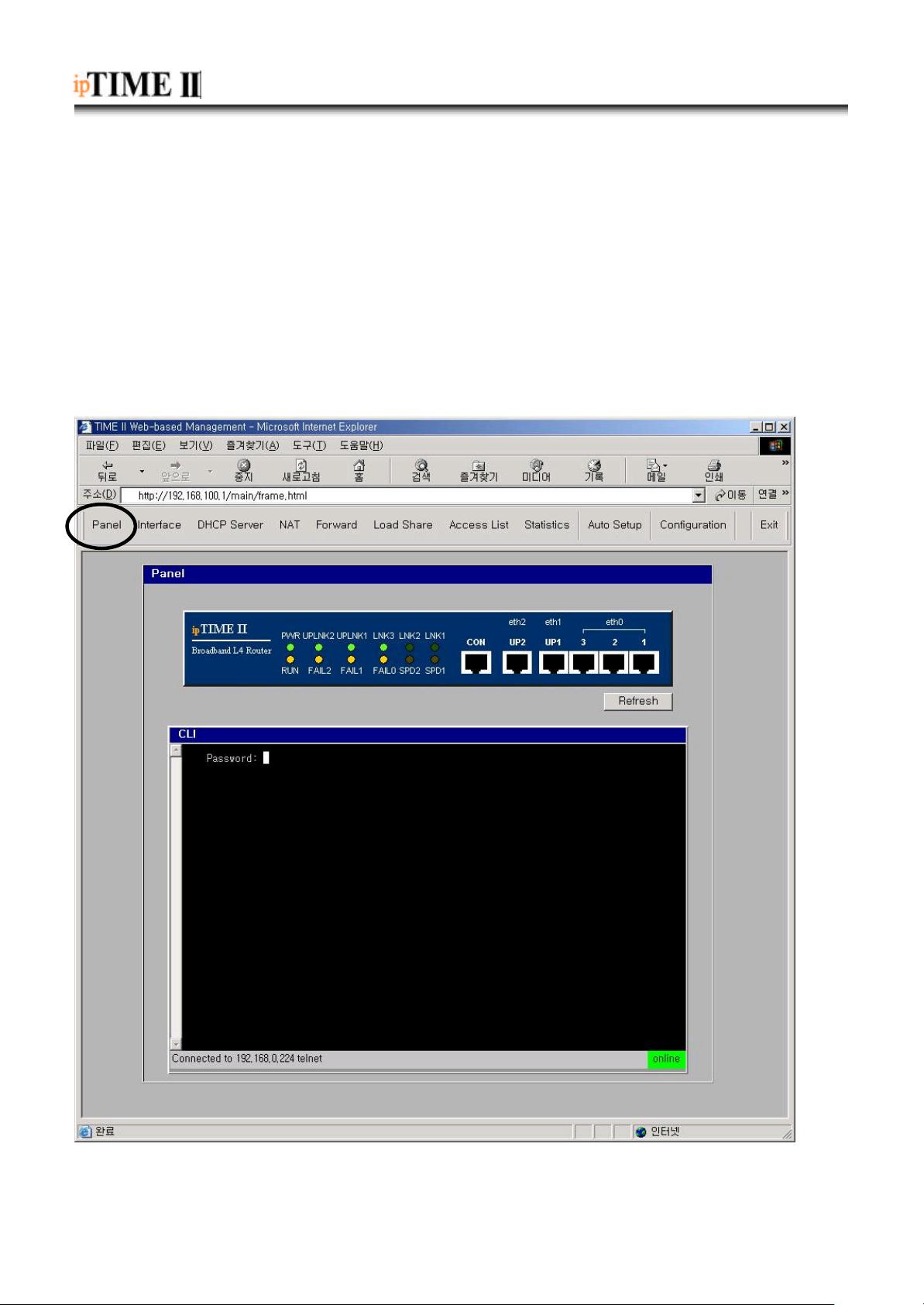

2.5. Web Based Management(WBM)
2.5.1. ipTIME-II WBM 의 기능

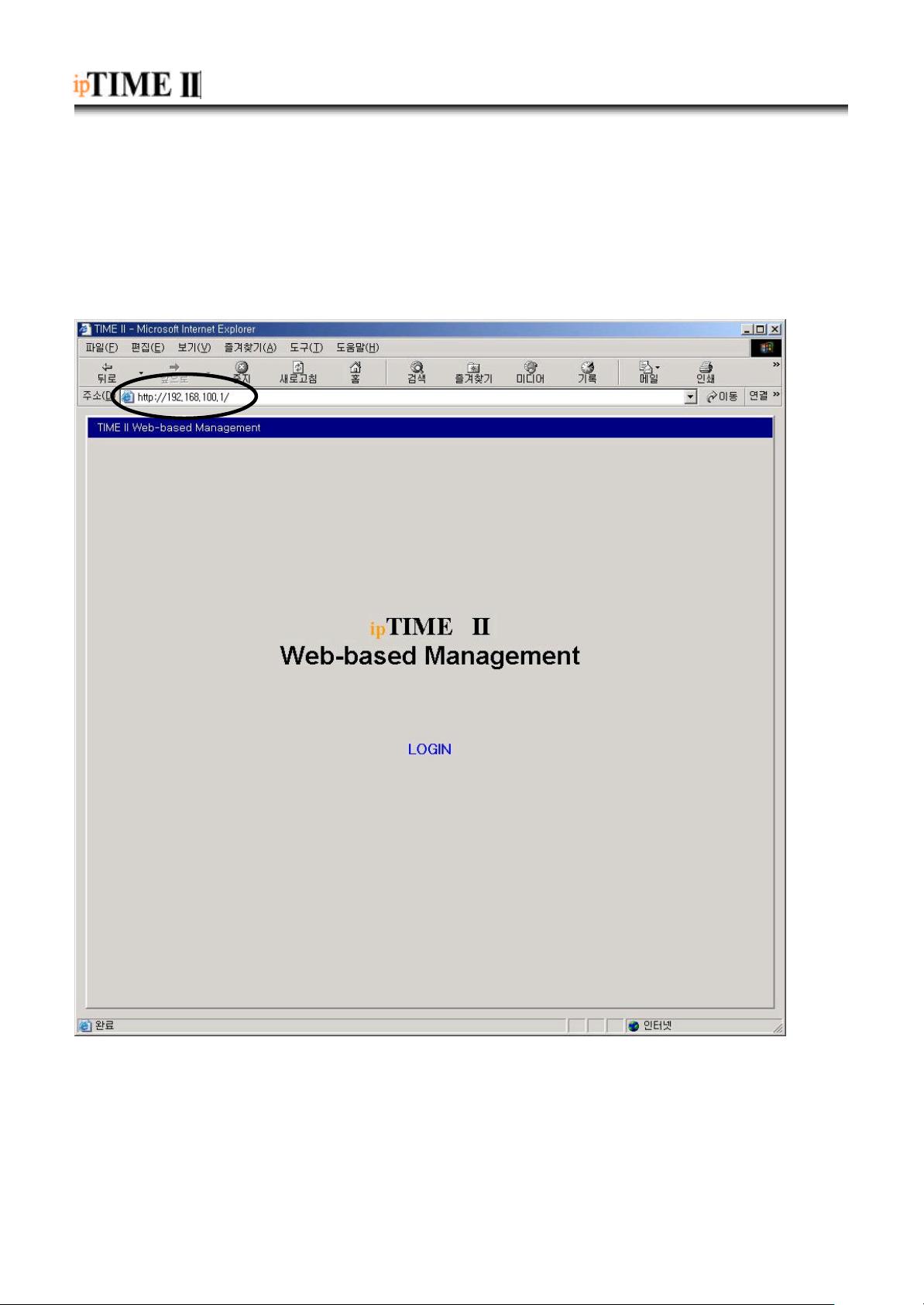

n Internet Explorer 또는 Netscape 를 이용하여 ipTIME-II 의 WBM에 접속합니다.

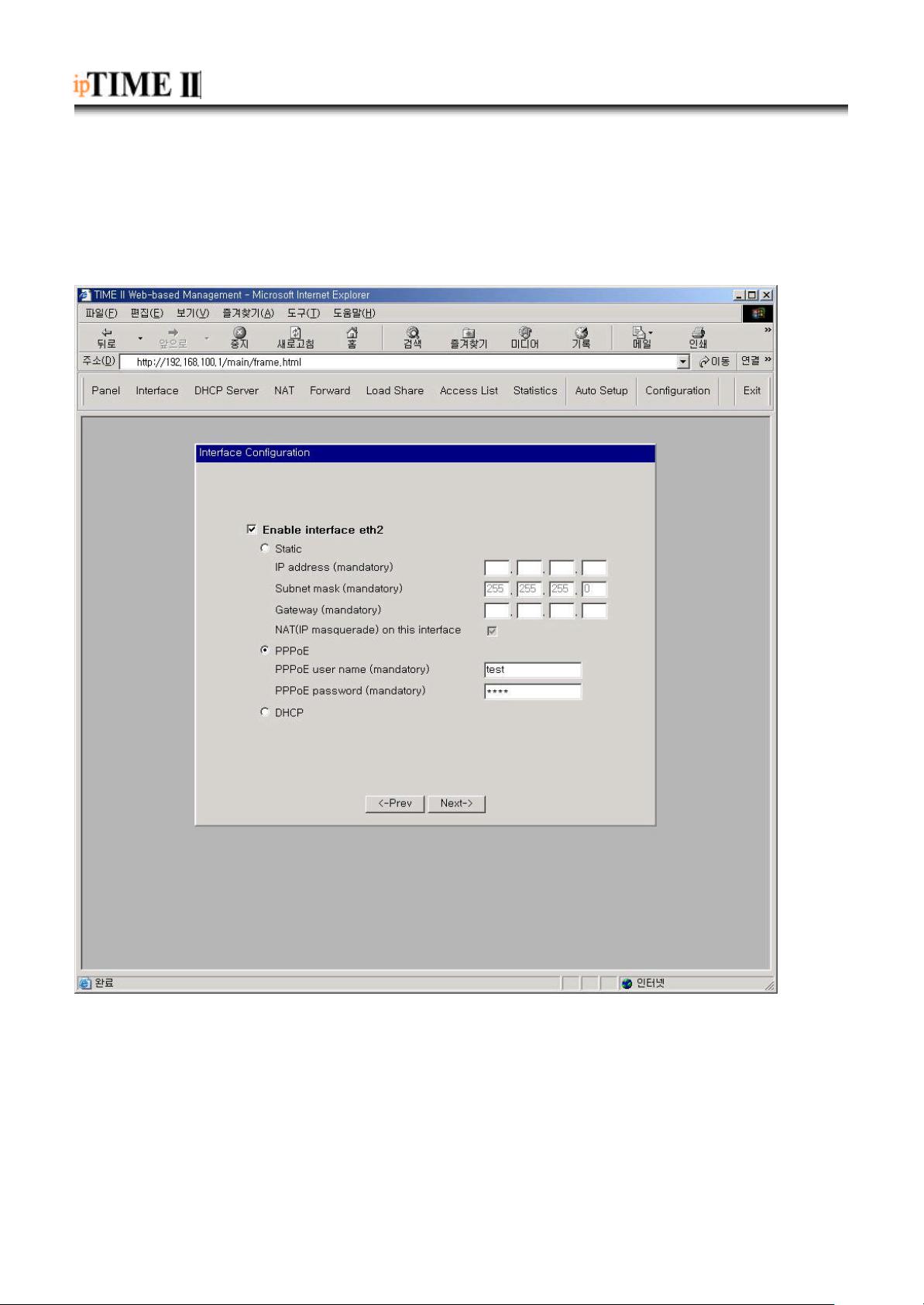

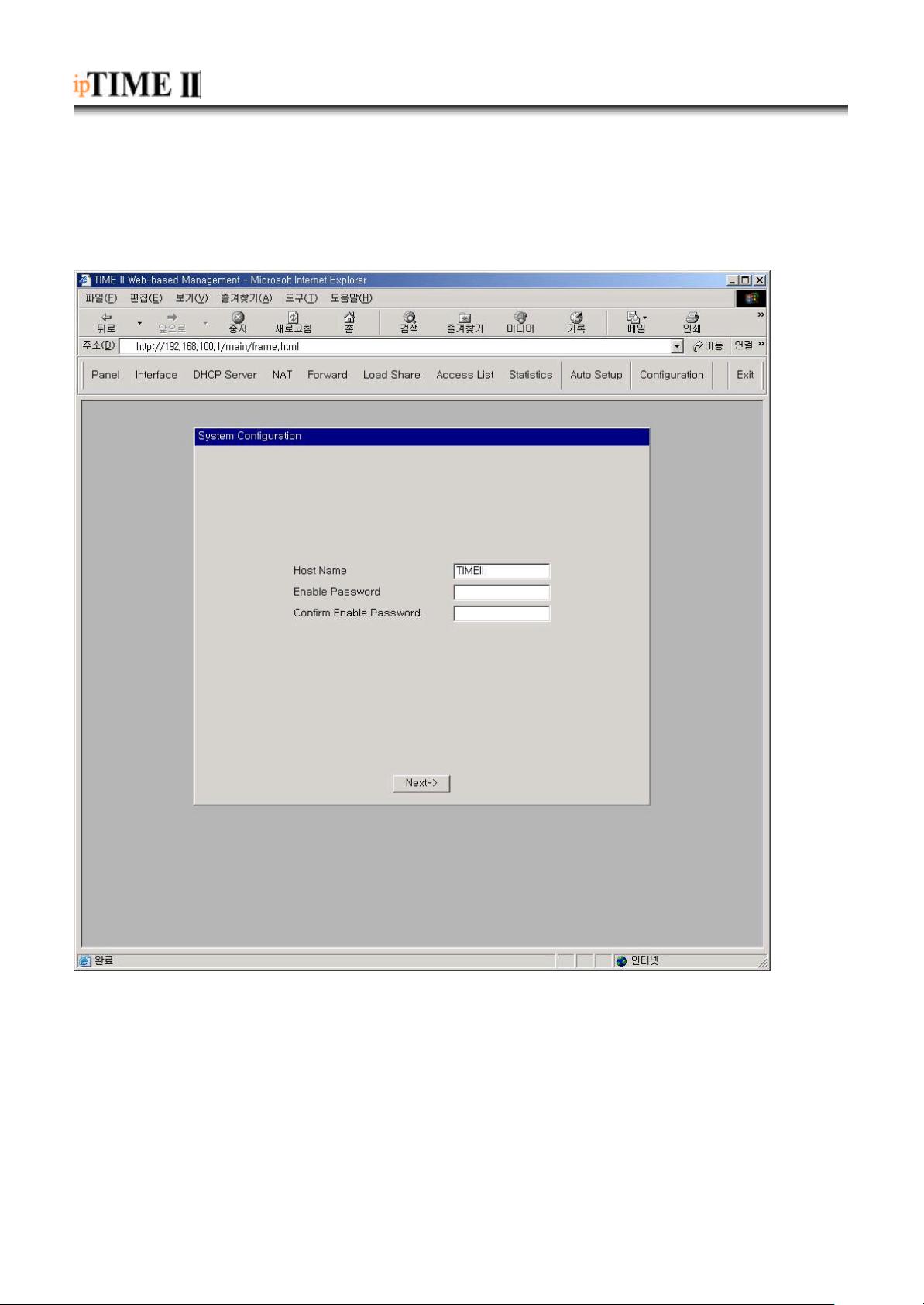

n WBM에서 제공되는 Auto setup 마법사를 이용하면 간단한 장비 설정 변경이 가능합니다.
n WBM은 CLI 입력을 위한 Telnet 환경을 제공하므로 별도의 terminal 없이 CLI 설정이 가능합니다.
n 인터페이스, DHCP server, NAT, forwarding, line policy, load share, access list, statistics 상태를 확인할
수 있습니다.
ipTIME-II 의 WBM은 아래 표와 같이 구성됩니다.
Menu 기능
Panel LED 상태 보기
CLI 입력 터미날

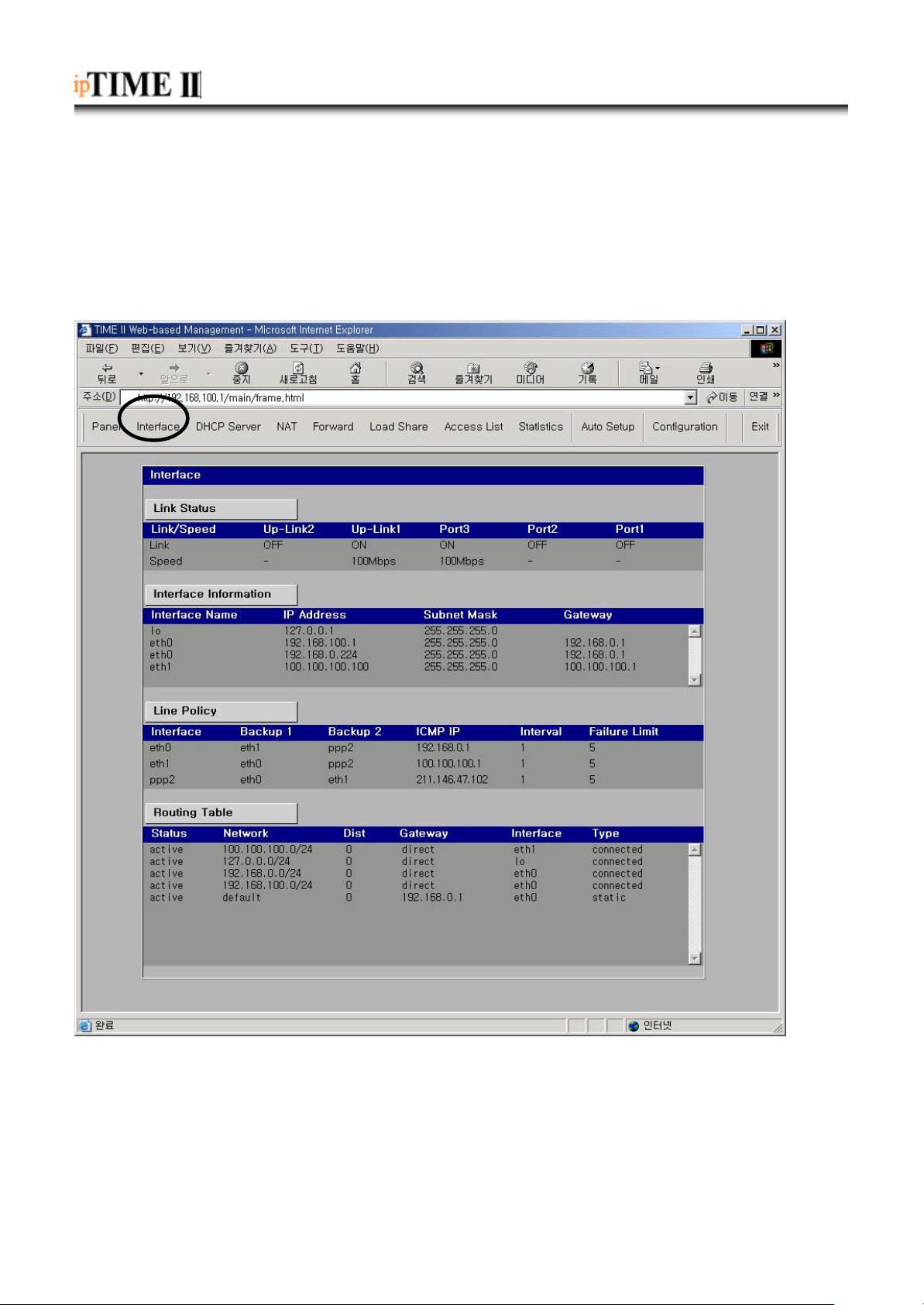

Interface 인터페이스 상태 보기
Line Policy 상태 보기

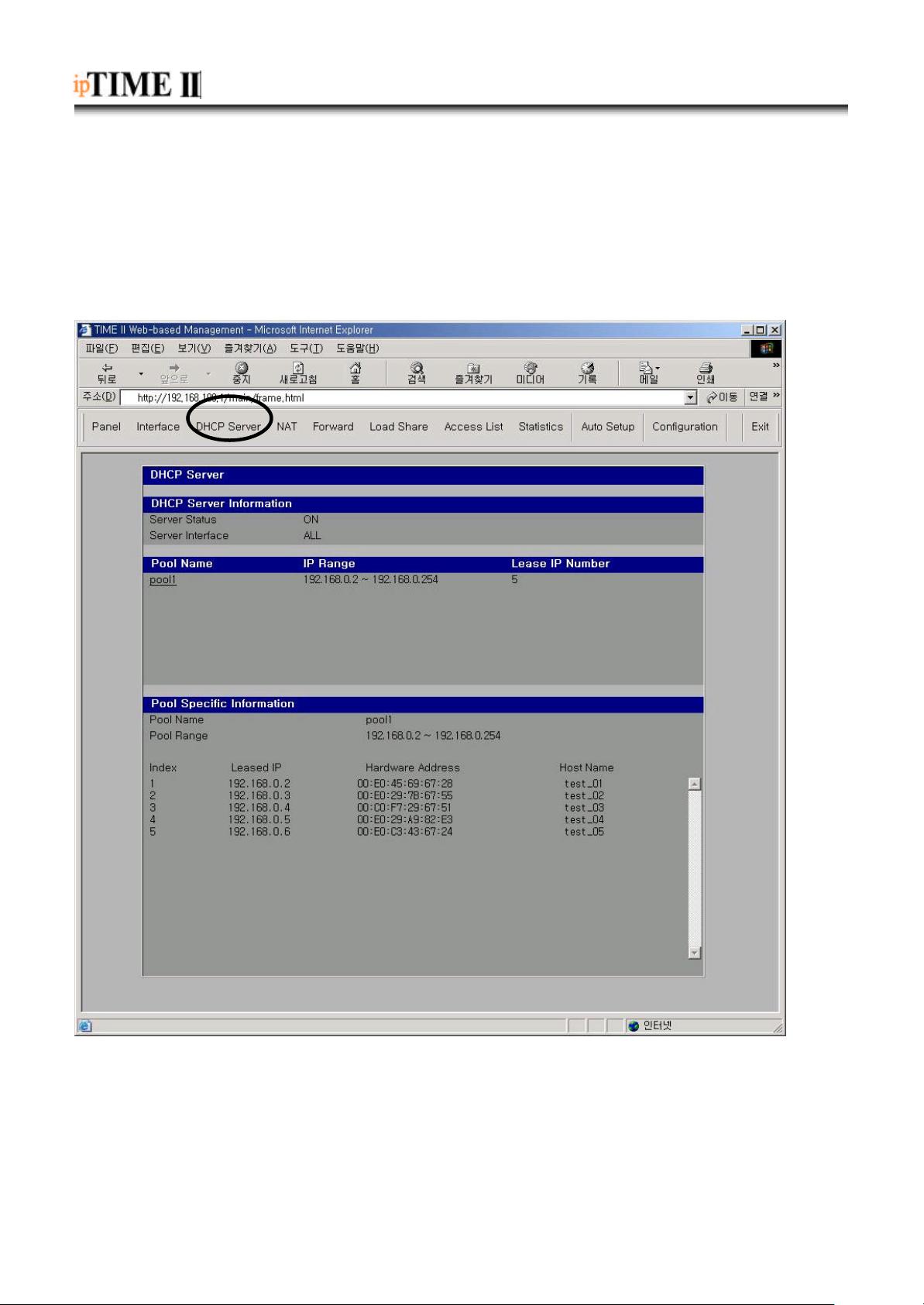

DHCP Server DCHP server 상태 보기
NAT NAT rule 확인
Forward Forward rule 확인

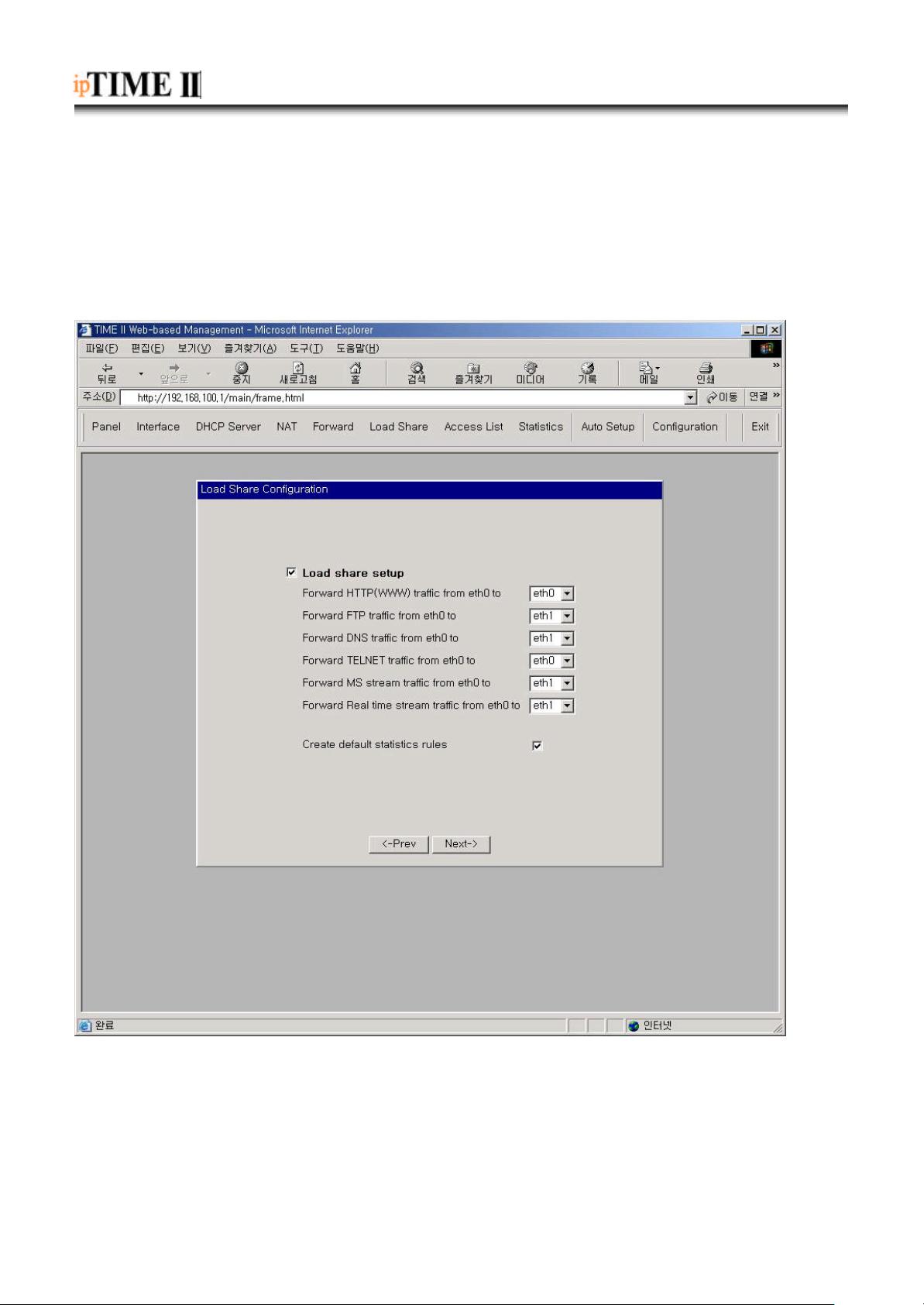

Load Share Load share rule 확인

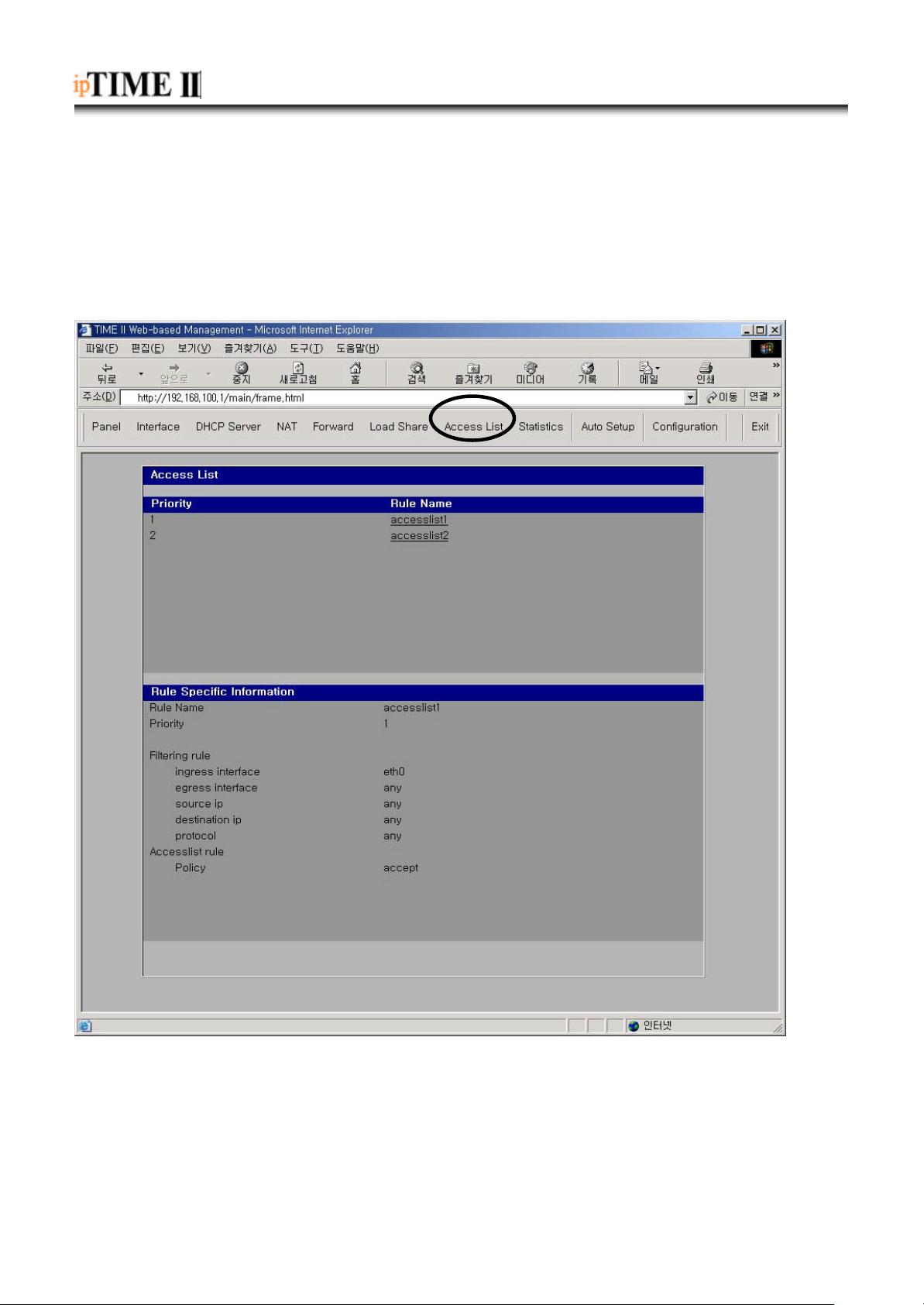

Access List Access List rule 확인

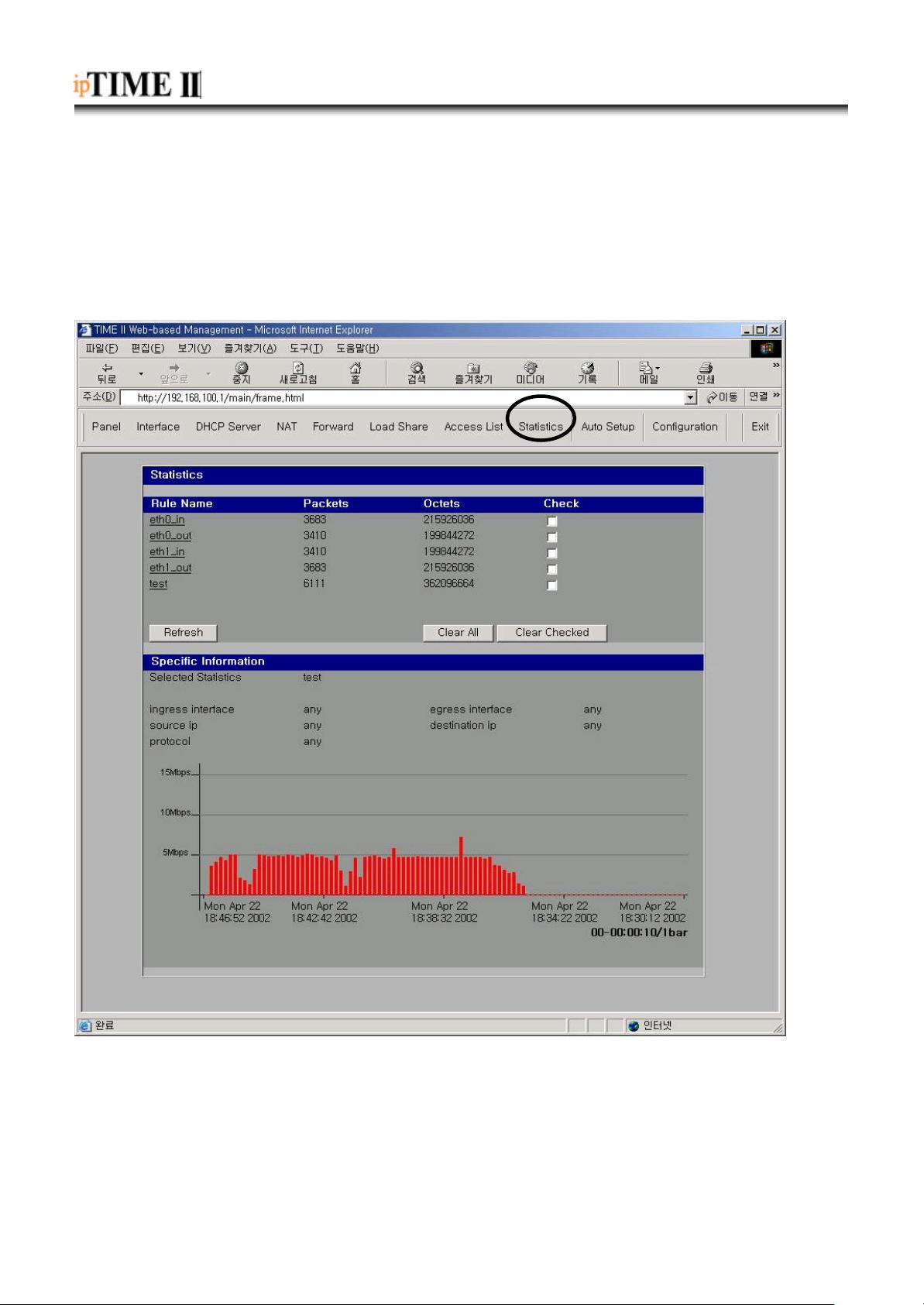

Statistics Statistic rule 확인 및 결과 graph 보기
Auto Setup Automatic Setup Wizard

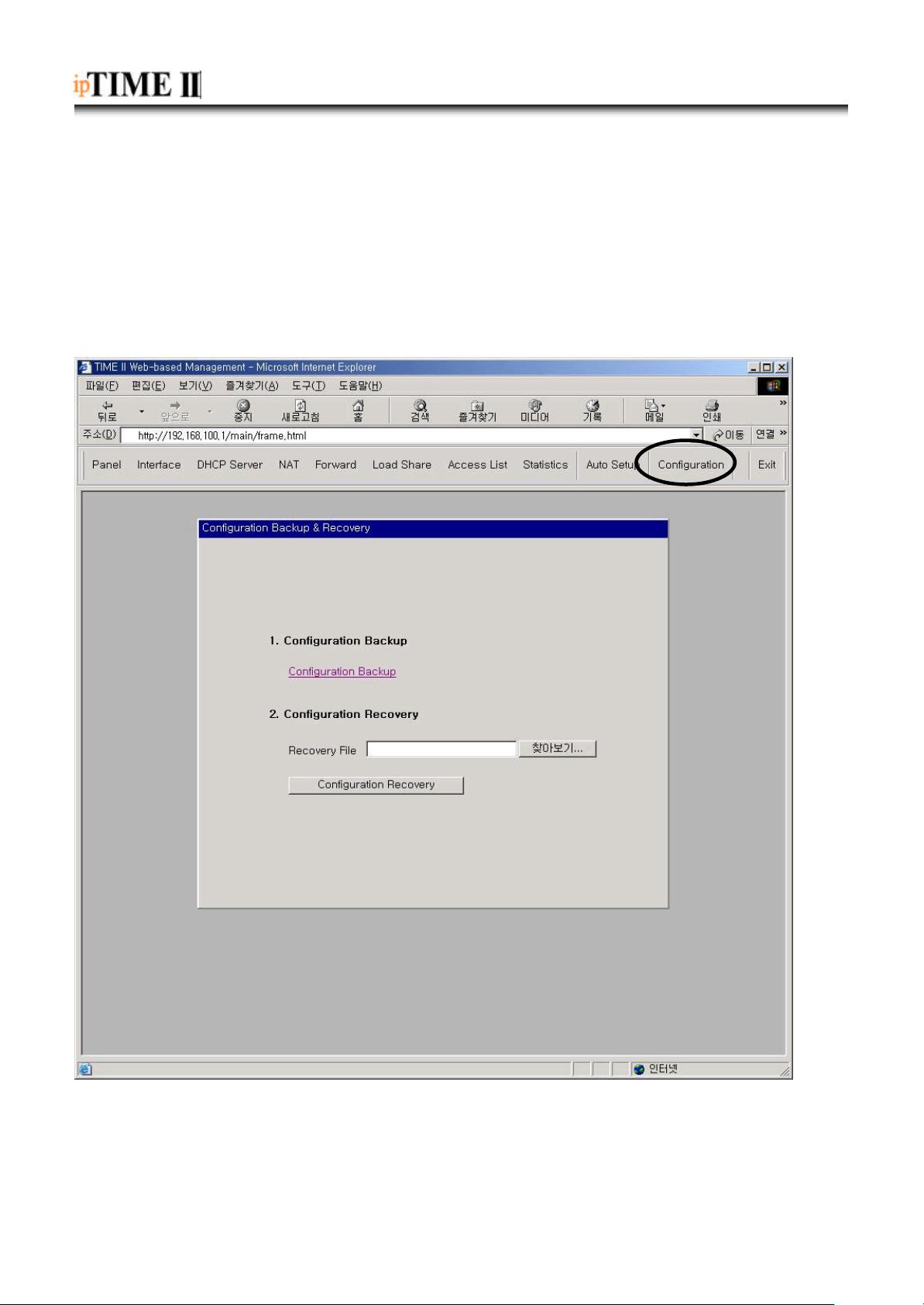

Configuration Configuration 백업 및 복구
2.5 Web Based Management(WBM)
48

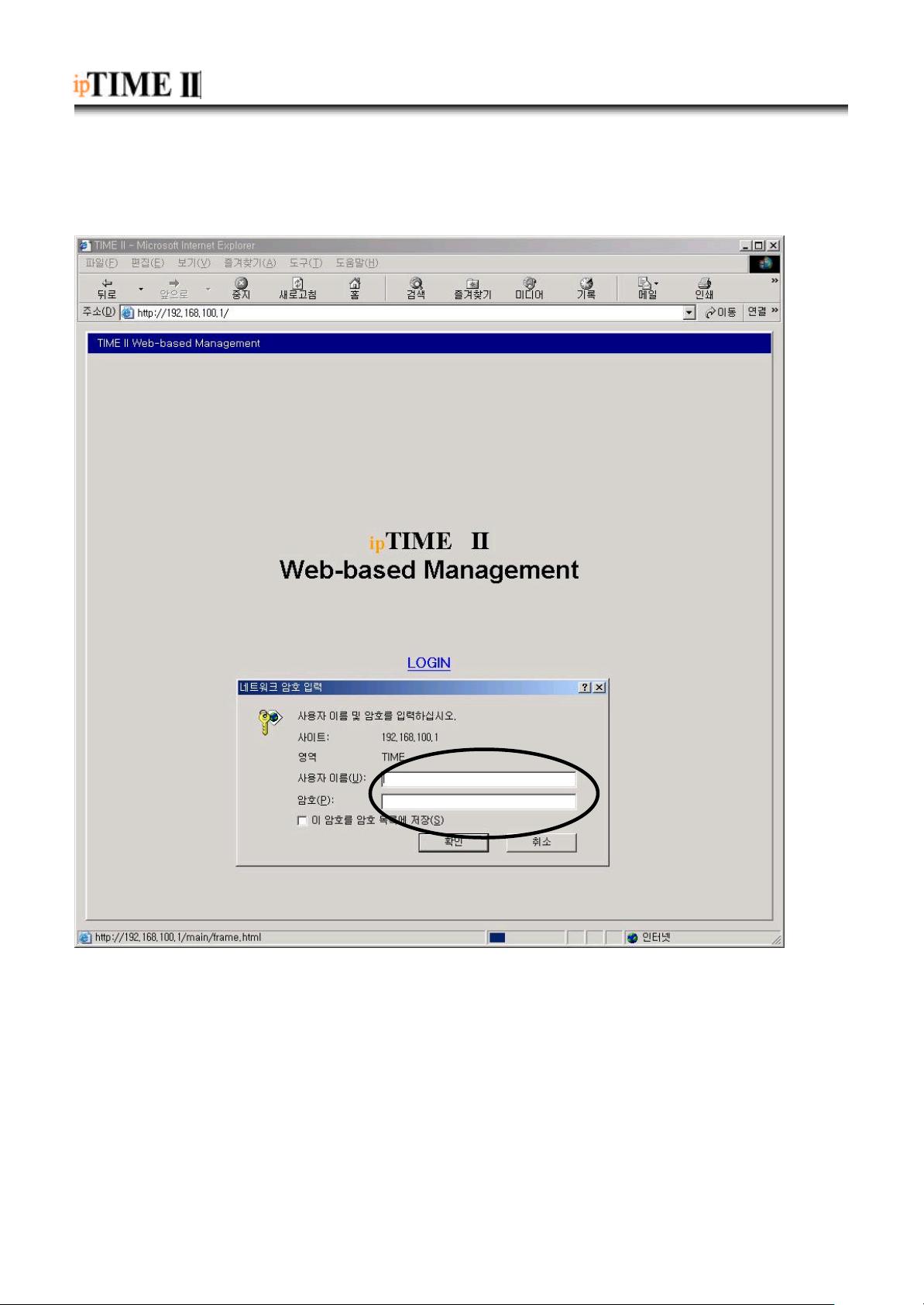

2.5.2. WBM 접속을 위한 IP 주소 설정
n ipTIME-II 의 WBM를 접속하기 위해서는 ipTIME-II 에 IP 주소를 먼저 설정합니다.
n IpTIME-II 의 인터페이스 IP 주소 설정 방법은 4.6을 참고합니다.
n WBM 접속을 위한 PC의 IP 주소는 ipTIME-II 의 접속 인터페이스와 동일한 subnet 으로 설정합니다.
n WBM을 위한 HTTP server 를 구동하여야 합니다.
(ipTIME-II 의 기본 설정은 HTTP server 가 구동된 상태입니다.)
PC의 IP 주소 확인
C:\>ipconfig
Windows 2000 IP Configuration
Ethernet adapter 로컬 영역 연결:
Connection-specific DNS Suffix . :
IP Address. . . . . . . . . . . . : 192.168.100.4
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.100.1
C:\>
ipTIME-II 의 주소 설정 및 HTTP server 가동
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# httpd <- HTTP server 기동
HTTPD Start
TIMEII(config)# end
TIMEII# show interface eth0
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00-08-9f-11-11-22
inet 192.168.100.1/24 broadcast 192.168.100.255 <- PC 와 동일 subnet
input packets 5892, bytes 1281033, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII##
2.5 Web Based Management(WBM)
49
2.5.3. WBM Login
n WBM 접속을 위해서는 Internet Explorer 또는 Netscape 를 구동합니다.
n Internet Explorer 또는 Netscape 의 주소란에 설정된 ipTIME-II 의 IP 주소를 입력합니다.
n 네트웍이 정상적으로 연결된 경우 아래와 같은 Login 화면이 표시됩니다.
2.5 Web Based Management(WBM)
50
n 화면 중앙에 LOGIN 을 클릭하면 사용자 인증 창이 표시됩니다.
n 사용자 인증 창의 사용자 이름은 없으며, password 는 enable mode password 를 입력합니다.
2.6 WBM 을 이용한 장비 상태 확인
51
2.6. WBM 을 이용한 장비 상태 확인
2.6.1. 장비 LED 상태 확인 및 CLI 운용
n WBM login 완료 후 최초 메뉴 화면은 Panel Menu 입니다.
n Panel Menu 에서는 장비의 LED 상태와 CLI terminal 이 제공됩니다.
n 다른 Menu 에서 Panel Menu 로 전환하기 위해서는 WBM 상단의 “Panel” 버튼을 클릭합니다.
n Panel Menu 에서 제공되는 LED 상태는 장비 하단의 “Refresh” 버튼 클릭 시 마다 갱신됩니다.
n Panel Menu 에서 제공되는 CLI terminal 은 Java 기반의 telnet terminal 로 console 연결 시와 동일합니다.
2.6 WBM 을 이용한 장비 상태 확인
52
2.6.2. 인터페이스 및 Line Policy 상태 확인
n WBM 상단의 “Interface” 버튼을 클릭하면 Interface Menu 로 변경됩니다.
n Interface Menu 는 인터페이스의 Link 상태, IP 주소, Line policy, Routing 테이블을 표시합니다.
n Line Policy 항목에서 붉은 색으로 표시되는 인터페이스는 연결이 단락된 것으로 판정된 인터페이스입니다.
2.6 WBM 을 이용한 장비 상태 확인
53
2.6.3. DHCP server 상태 확인
n WBM 상단의 “DHCP Server” 버튼을 클릭하면 DHCP Server Menu 로 변경됩니다.
n DHCP server Menu 는 시스템에 정의된 모든 DHCP Pool 의 list 를 표시하며 개별 Pool Name 을
클릭하면 선택된 Pool 의 상세 설정 내역을 표시합니다.
2.6 WBM 을 이용한 장비 상태 확인
54
2.6.4. NAT rule 상태 확인
n WBM 상단의 “NAT” 버튼을 클릭하면 NAT Menu 로 변경됩니다.
n NAT Menu 는 시스템에 정의된 모든 NAT rule 의 list 를 표시하며 개별 Rule name 을 클릭하면 선택한
Rule 의 상세 내역을 표시합니다.
2.6 WBM 을 이용한 장비 상태 확인
55
2.6.5. Forwarding rule 상태 확인
n WBM 상단의 “Forward” 버튼을 클릭하면 Forward Menu 로 변경됩니다.
n Forward Menu 는 시스템에 정의된 모든 Forward rule 의 list 를 표시하며 개별 Rule name 을 클릭하면
선택한 Rule 의 상세 내역을 표시합니다.
2.6 WBM 을 이용한 장비 상태 확인
56
2.6.6. Load Share rule 상태 확인
n WBM 상단의 “Load Share” 버튼을 클릭하면 Load Share Menu 로 변경됩니다.
n Load Share Menu 는 시스템에 정의된 모든 Load Share rule 의 list 를 표시하며 개별 Rule name 을
클릭하면 선택한 Rule 의 상세 내역을 표시합니다.
2.6 WBM 을 이용한 장비 상태 확인
57
2.6.7. Access List 상태 확인
n WBM 상단의 “Access List” 버튼을 클릭하면 Access List Menu 로 변경됩니다.
n Access List Menu 는 시스템에 정의된 모든 Access List rule 의 list 를 표시하며 개별 Rule name 을
클릭하면 선택한 Rule 의 상세 내역을 표시합니다.
2.6 WBM 을 이용한 장비 상태 확인
58
2.6.8. Statistics 상태 확인
n WBM 상단의 “Statistics” 버튼을 클릭하면 Statistics Menu 로 변경됩니다.
n Statistics Menu 는 시스템에 정의된 모든 Statistics rule 의 list 를 표시하며 개별 Rule name 을 클릭하면
선택한 Rule 의 상세 내역과 함께 Statistics 의 분석 결과를 도표로 표시합니다.
2.7 WBM 을 이용한 Autosetup
59
2.7. WBM 을 이용한 Autosetup
n WBM의 “Auto Setup” 버튼을 클릭하면 Auto Setup 마법사가 수행됩니다.
n Auto Setup 마법사는 CLI enable mode 의 Setup utility 와 동일한 기능을 수행합니다.
n Auto Setup 마법사는 다음과 같은 Flow 에 따라 수행됩니다.
System Configuration
Interface Configuration
Gateway Configuration
NAT Configuration
Line Policy Configuration
Load Share Configuration
Show & Save Configuration
2.7.1 절
2.7.2 절
2.7.3 절
2.7.3 절
2.7.4 절
2.7.5 절
2.7.6 절
2.7 WBM 을 이용한 Autosetup
60
2.7.1. System Configuration
n Auto Setup 수행 시 최초 입력하는 항목으로 시스템 이름과 Enable Password 를 설정합니다.
n 항목 설정 후 하단의 “Next” 버튼을 클릭하면 Interface Configuration 항목으로 이동합니다.
2.7 WBM 을 이용한 Autosetup
61

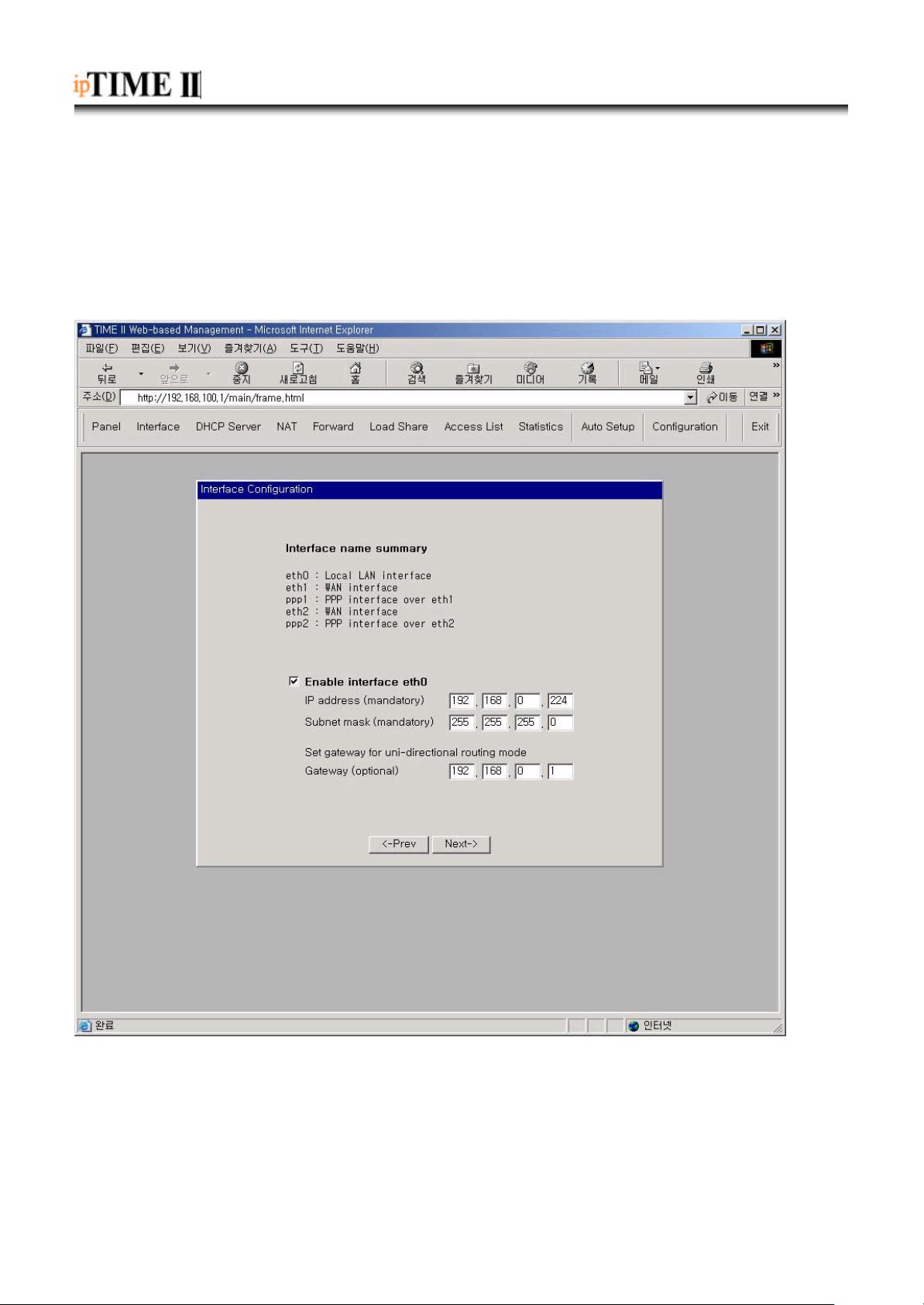

2.7.2. Interface Configuration
n 개별 인터페이스에 대한 IP 주소 설정 및 Network 을 설정하는 항목입니다.
n 최초 설정 인터페이스는 eth0 인터페이스이며 eth0 의 경우 Static IP 설정 만이 가능합니다.
n 항목 설정 후 하단의 “Next” 버튼을 클릭하면 Next Interface Configuration 항목으로 이동합니다.
2.7 WBM 을 이용한 Autosetup
62
n eth0 인터페이스 설정 후 eth1, eth2 인터페이스를 설정합니다.
n eth1, eth2 인터페이스의 경우 PPP 및 DHCP 로 인터페이스를 설정할 수 있습니다.
n eth2 인터페이스의 설정을 완료한 후 “Next” 버튼을 클릭하면 Gateway 및 Nat 설정 항목으로
이동합니다.
2.7 WBM 을 이용한 Autosetup
63
2.7.3. Gateway & NAT Configuration
n 시스템 default gateway 와 NAT 를 설정하는 항목입니다.
n NAT 설정은 NAT enable 만 결정하면 필요한 NAT 를 자동 설정합니다.
n 항목 설정 후 하단의 “Next” 버튼을 클릭하면 Line Policy Configuration 항목으로 이동합니다.
2.7 WBM 을 이용한 Autosetup
64
2.7.4. Line Policy Configuration
n Line Policy Rule 을 설정하는 항목입니다.
n 해당 인터페이스의 장애 발생 시 대체할 인터페이스를 설정합니다.
n 항목 설정 후 하단의 “Next” 버튼을 클릭하면 Load Share Configuration 항목으로 이동합니다.
2.7 WBM 을 이용한 Autosetup
65
2.7.5. Load Share Configuration
n Load Sharing Rule 을 설정하는 항목입니다.
n 필요한 Traffic 의 Load Sharing 경로를 설정합니다.
n 항목 설정 후 하단의 “Next” 버튼을 클릭하면 Show & Save Configuration 항목으로 이동합니다.
2.7 WBM 을 이용한 Autosetup
66
2.7.6. Show & Save Configuration
n Auto Setup 마법사로 설정한 모든 설정 내용을 표시하며 저장하는 항목입니다.
n Merge 를 check 한 뒤 “Apply” 버튼을 클릭하면 Auto Setup 마법사의 설정이 시스템에 반영됩니다.
n Overwrite 를 check 한 뒤 “Apply” 버튼을 클릭하면 Auto Setup 마법사의 설정이 Startup config DB 에
저장됩니다.
2.7 WBM 을 이용한 Autosetup
67

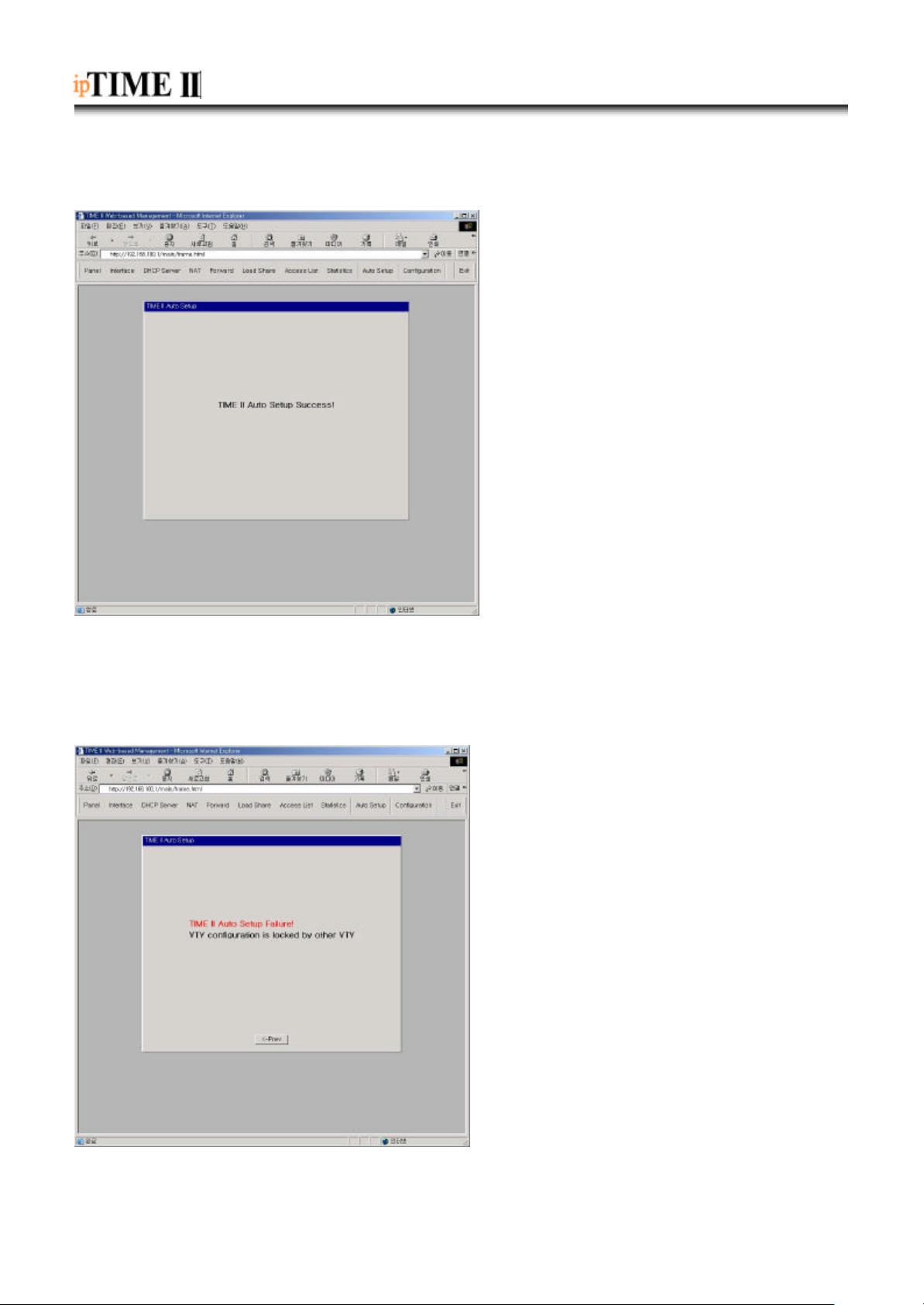

n Setup 설정의 시스템 반영 및 저장이 완료되면 아래와 같은 성공 메시지가 표시됩니다.
n Telnet 이나 Console 등으로 다른 사용자가 장비를 설정하는 경우 Setup 마법사의 설정은 저장되지
않으며 다음과 같은 실패 메시지가 표시됩니다. 이와 같은 경우 Telnet, Console 등의 사용자를 Log out
시킨 뒤 마법사를 다시 실행하여 환경 설정을 저장하여야 합니다.
2.8 WBM 을 이용한 Configuration Backup & Recovery
68
2.8. WBM 을 이용한 Configuration Backup & Recovery
n WBM의 “Configuration” 버튼을 클릭하면 Configuration 을 Backup 및 Recovery 할 수 있습니다.
n Configuration Backup 을 하기 위해서는 “Configuration Backup” 링크를 마우스 오른쪽 버튼으로
클릭하여 “다른 이름으로 대상 저장(A)…”을 선택한 후 Configuration 파일을 저장합니다.
n Configuration Recovery 를 위해서는 “찾아보기…” 버튼을 클릭하여 저장된 Configuration 파일을 선택한
후 “Configuration Recovery” 버튼을 클릭하여 Recovery 합니다.
69
제 3 장
Setup 을 이용한
네트워크 구성 별
장비 설정 방법
3.0 Overview
70
3 장에서는 ipTIME II 를 사용하여 일반적으로 구성될 수 있는 네트워크 환경을 총 17 개로 구분하였고 각각의
네트워크 구성환경에 최적화 될 수 있도록 ipTIME II configuration 을 제시하고 있습니다.
각각의 네트워크 구성환경은 기본적으로 CLI 의 setup 을 통해 설정하는 방법을 예시하고 있으나, 사용자
편의에 따라 3장에서 제시되는 모든 네트워크 구성환경은 WBM의 Auto Setup 을 통해서도 구성할 수
있습니다. (단, sourcealias 기능은 WBM autosetup 후에 CLI 에서 별도 설정해야함)

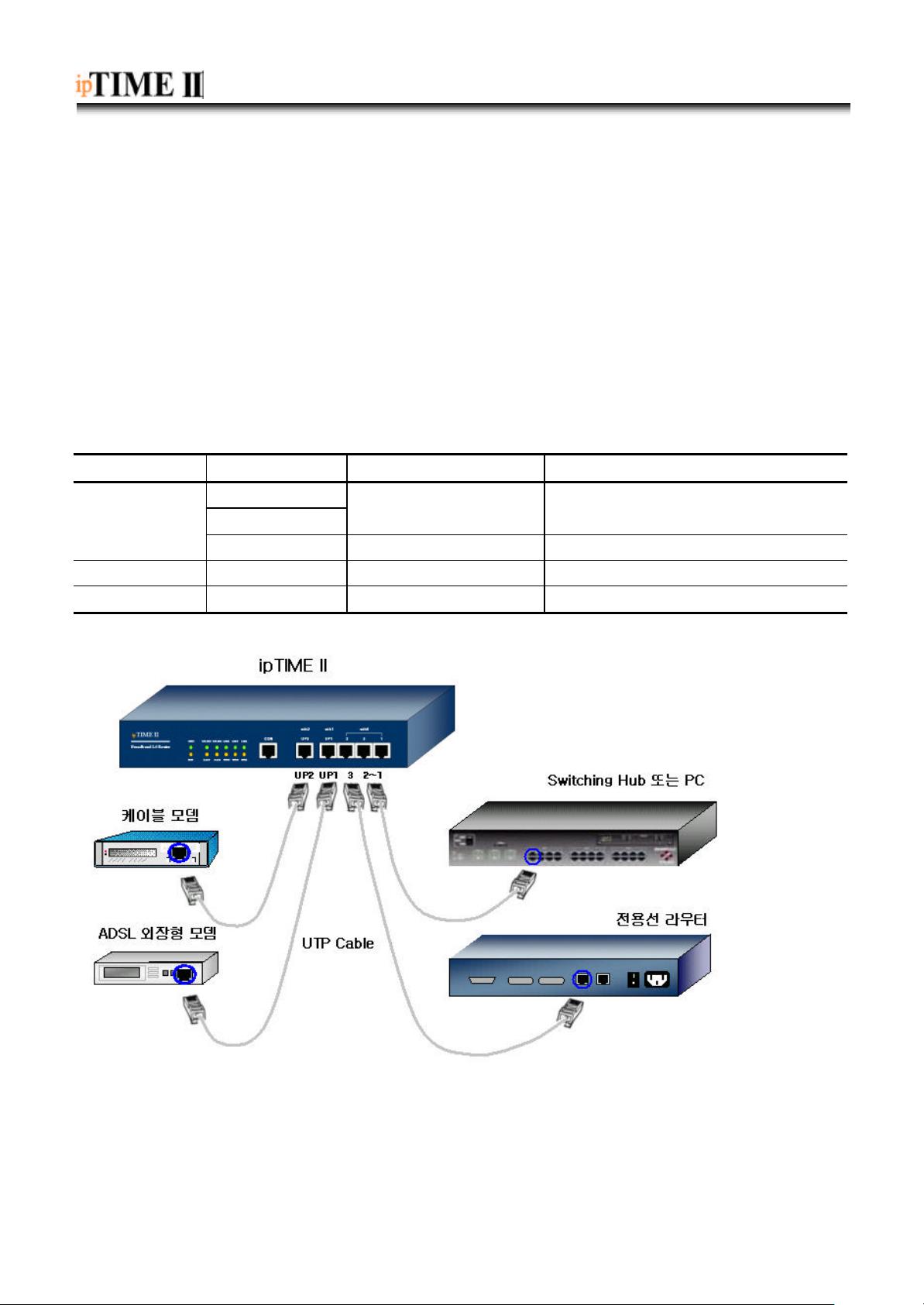

Up Link 2 Up Link 1 Port 3 Port 2 Port 1
Interface
eth2/ppp2
eth1/ppp1
eth0
장비 설정
ADSL-pppoe
- ADSL-pppoe
PC 또는 Hub 연결 3.1
Cable 모뎀
- Cable 모뎀 PC 또는 Hub 연결 3.2
ADSL-MyIP
- ADSL-MyIP PC 또는 Hub 연결 3.3
ADSL Multi-IP
- - ADSL Multi-IP
PC 또는 Hub 연결 3.4
전용선
ADSL-pppoe
전용선
(Bi-Dir)
ADSL-pppoe
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.5
전용선
Cable 모뎀
전용선
(Bi-Dir)
Cable 모뎀
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.6
전용선
ADSL-MyIP
전용선
(Bi-Dir)
ADSL-MyIP
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.7
전용선
ADSL-pppoe
Cable 모뎀
Cable 모뎀 ADSL-pppoe
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.8
전용선
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.9
전용선
ADSL-MyIP
ADSL-pppoe
ADSL-pppoe
ADSL-MyIP
전용선
(Uni-Dir)
PC 또는 Hub 연결 3.10
ADSL-MyIP
Cable 모뎀
Cable 모뎀 ADSL-MyIP
PC 또는 Hub 연결
3.11
ADSL-MyIP
ADSL-pppoe
ADSL-pppoe
ADSL-MyIP
PC 또는 Hub 연결
3.12
ADSL-pppoe
Cable 모뎀
Cable 모뎀 ADSL-pppoe
PC 또는 Hub 연결
3.13
ADSL Multi-IP
Cable 모뎀
- Cable 모뎀
ADSL Multi-IP
(Uni-Dir)
PC 또는 Hub 연결 3.14
ADSL Multi-IP
ADSL-pppoe
ADSL-pppoe
ADSLMulti-IP
(Uni-Dir)
PC 또는 Hub 연결 3.15
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
ADSL-pppoe
PC 또는 Hub 연결 3.16
Cable 모뎀
Cable 모뎀
Cable 모뎀 Cable 모뎀 PC 또는 Hub 연결 3.17
3.1 ADSL-PPPoE
71
3.1. ADSL-PPPoE
3.1.1. 망 구성

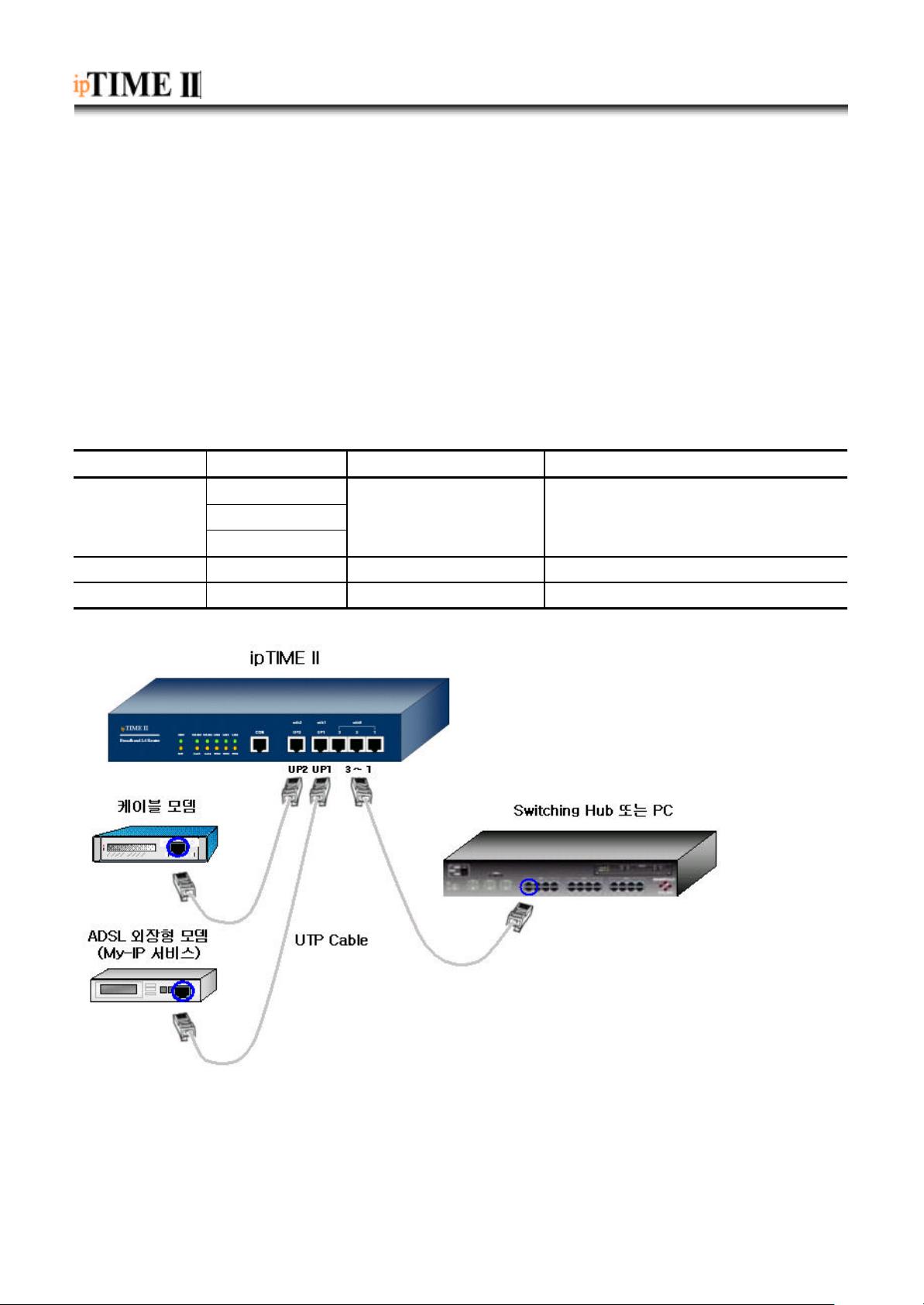

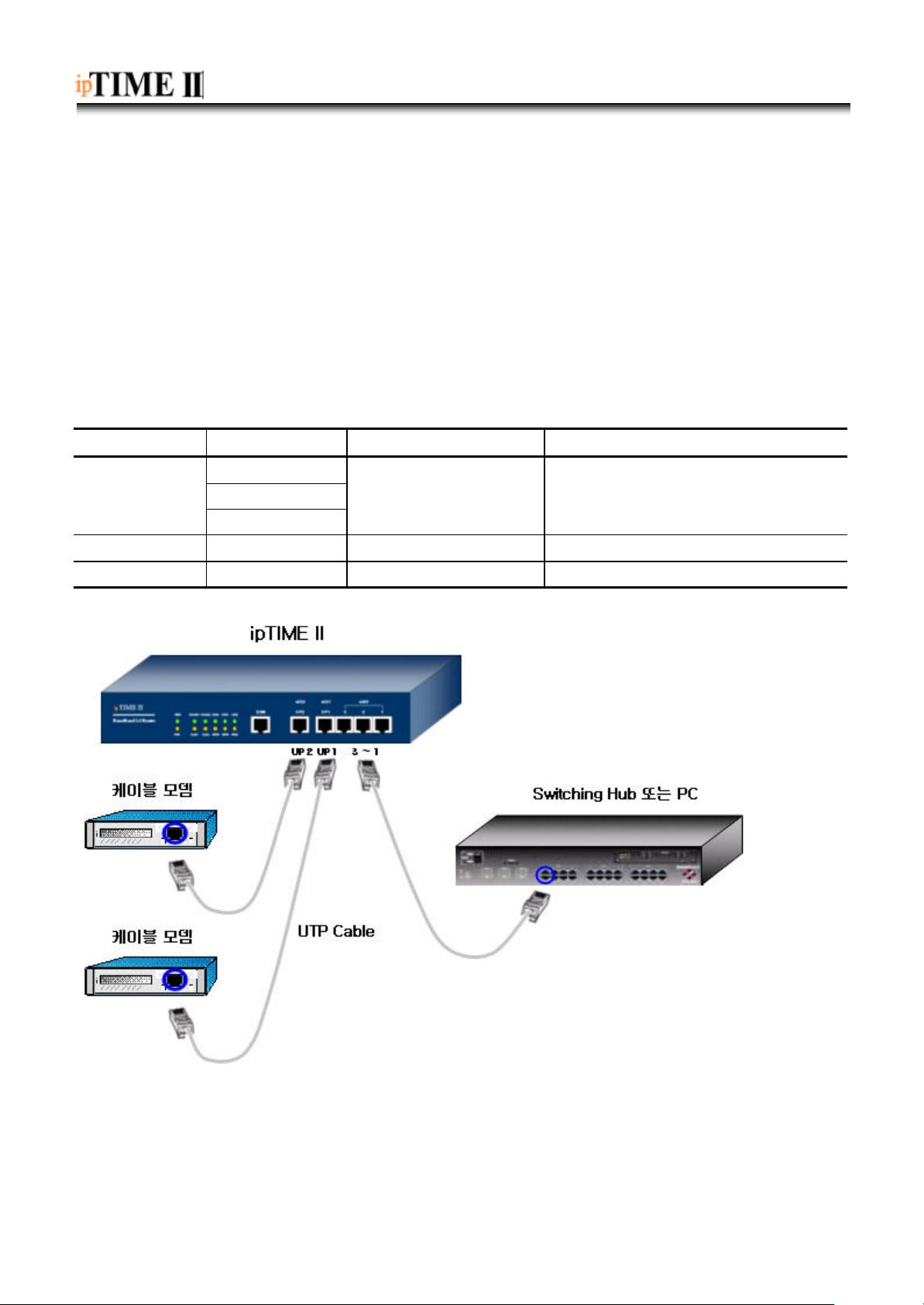

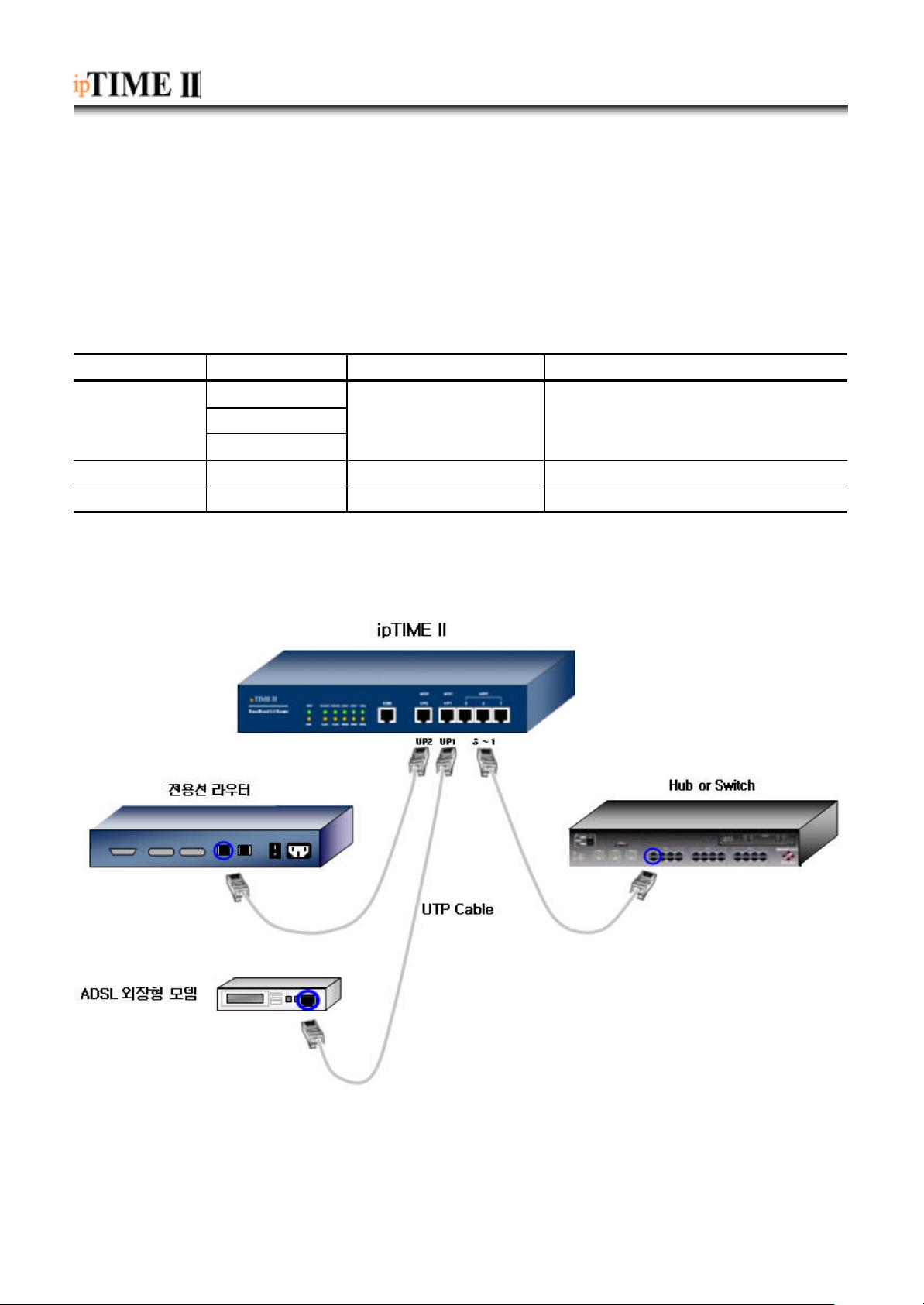

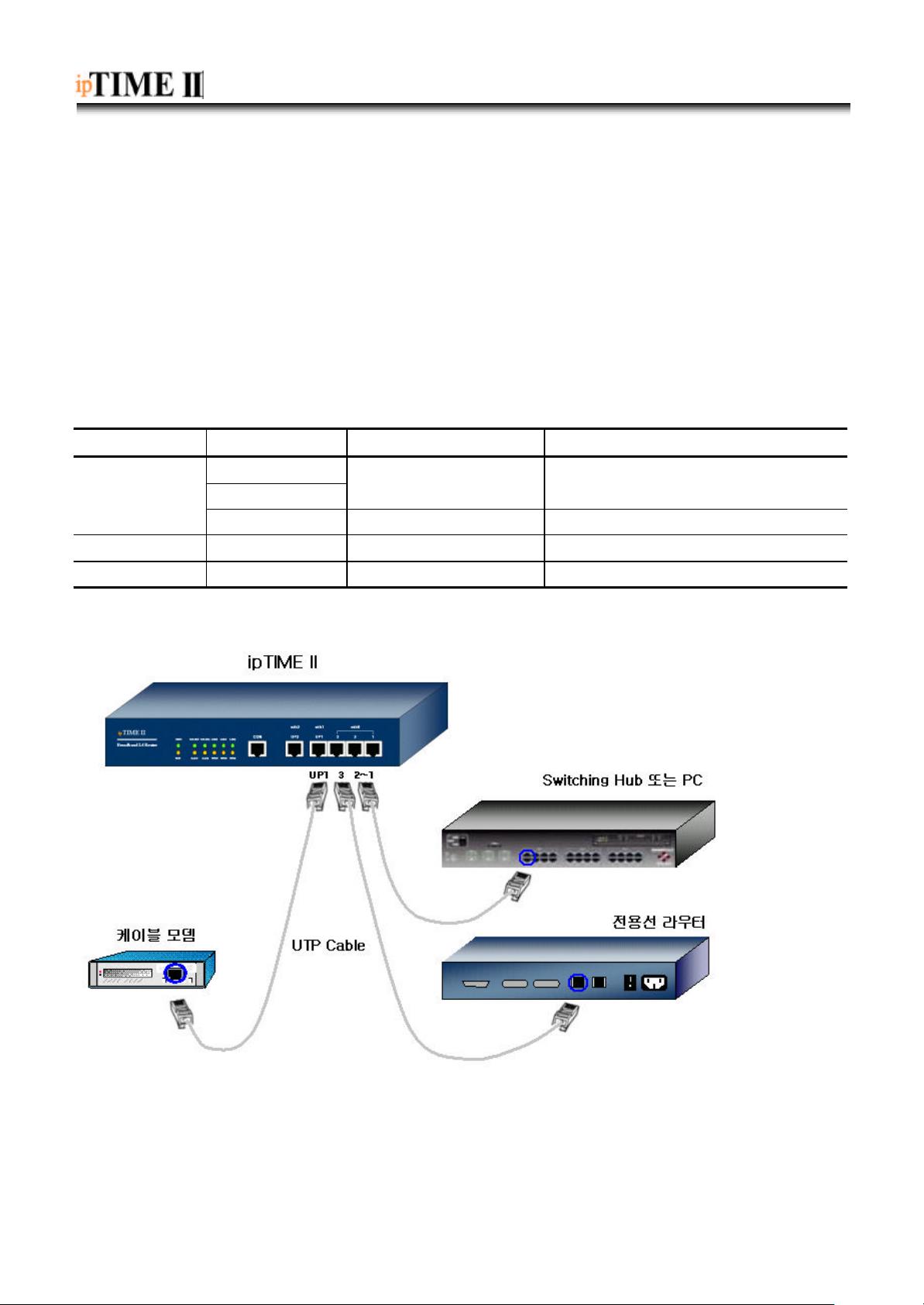

케이블 연결

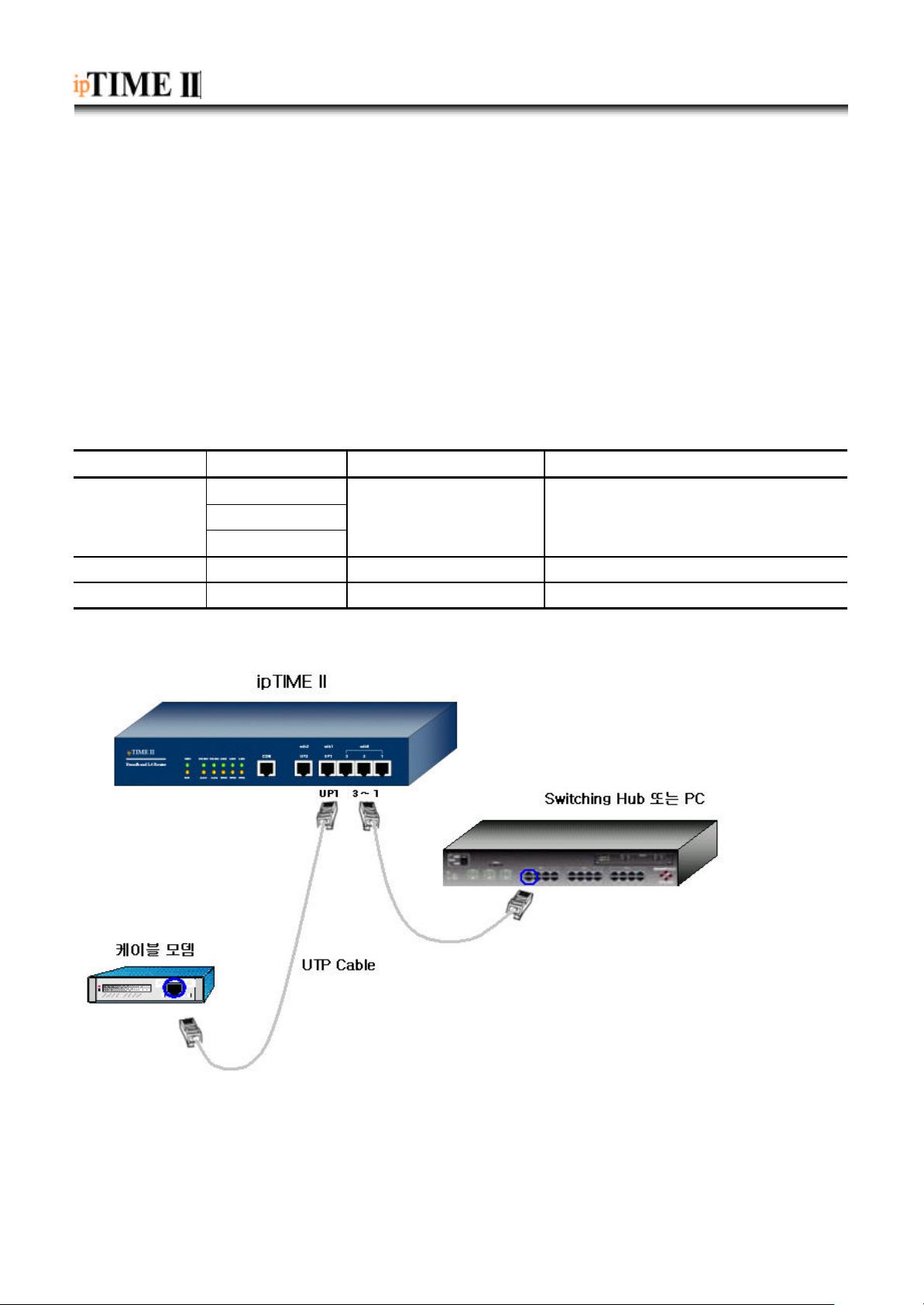

n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port3 를 사용합니다.
n 외부 망 연결을 위하여 ADSL-PPPoE 은 Up-Link1 ppp1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
ppp1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~3 를 Hub 또는 Switch 에 연결할 경우 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.1 ADSL-PPPoE
72
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n ppp1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254
ADSL-PPPoE(ppp1) PPP 자동할당
주의 : 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ppp1 으로 설정합니다.
n 외부 망 연결이 단일 회선이므로 Load Sharing 은 설정하지 않습니다.
NAT 및 Forwarding 의 결정
n ppp1 을 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1 을 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다.
Forwarding 설정은 Setup 에서 지원하지 않으므로 4.11을 참고하여 설정하면 편리합니다.
Line Policy 의 결정
n 외부 망 연결이 단일 회선이므로 Line Policy 는 설정하지 않습니다.
3.1 ADSL-PPPoE
73
3.1.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 Pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ****** ◀─ pppoe 연결방식의 Password 입력
3.1 ADSL-PPPoE
74
Enable interface eth2 ?(y/n) [n] n ◀─ eth2 interface 를 사용 않함
(mandatory)select default gateway interface(ppp1) [] :ppp1
Set default gateway interface ppp1 ◀─ Main interface 를 ppp1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
Linepolicy Setup(y/n)? [n] : n ◀─ Backup Line 구성 사용 않함
(외부와 연결된 Interface 가 1 개이기 때문에 Backup Line 구성이 필요치 않음)
Loadshare Setup (y/n)? [n] : n ◀─ Loadshare 구성 사용 않함
(외부와 연결된 Interface 가 1 개이기 때문에 Loadshare 구성이 필요치 않음)
Create default statistics rules ?(y/n)[n]y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.2 Cable Modem
75
3.2. Cable Modem
3.2.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port3 를 사용합니다.
n 외부 망 연결을 위하여 Cable Modem 을 Up-Link1 eth1 에 연결합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
eth1 Up Link 1 Cable 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~3 를 Hub 또는 Switch 에 연결할 경우 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.2 Cable Modem
76
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n eth1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254
Cable 모뎀 DHCP 자동할당
주의 : 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
Default Gateway 및 Load Sharing 결정
n System default gateway 는 eth1 으로 설정합니다.
n 외부 망 연결이 단일 회선이므로 Load Sharing 은 설정하지 않습니다.
NAT 및 Forwarding 의 결정
n eth1 을 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 을 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다. Forwarding
설정은 Setup 에서 지원하지 않으므로 4.11를 참고하여 설정하면 편리합니다.
Line Policy 의 결정
n 외부 망 연결이 단일 회선이므로 Line Policy 는 설정하지 않습니다.
3.2 Cable Modem
77
3.2.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 Dhcp(Cable)로 선택
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용 않함
3.2 Cable Modem
78
(mandatory)select default gateway interface( eth1) [] :eth1
Set default gateway interface eth1
◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Linepolicy Setup(y/n)? [n] : n ◀─ Backup Line 구성 사용 않함
(외부와 연결된 Interface 가 1 개이기 때문에 Backup Line 구성이 필요치 않음)
Loadshare Setup (y/n)? [n] : n ◀─ Loadshare 구성 사용 않함
(외부와 연결된 Interface 가 1 개이기 때문에 Loadshare 구성이 필요치 않음)
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
DHCP Client for "eth1" Start
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.3 ADSL-MyIP
79
3.3. ADSL-MyIP
3.3.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port3 를 사용합니다.
n 외부 망 연결을 위하여 ADSL 을 Up-Link1 eth1 에 연결합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
eth1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~3 를 Hub 또는 Switch 에 연결할 경우 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.3 ADSL-MyIP
80
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n ISP 에서 할당 받은 IP 주소와 gateway 주소를 사용자가 eth1 에 수동 설정합니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254
ADSL MyIP (eth1) 61.77.53.66 gateway = 61.77.53.65
주의
1. 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
2..위에서 사용된 주소는 예제며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은 주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 eth1 으로 설정합니다.
n 외부 망 연결이 단일 회선이므로 Load Sharing 은 설정하지 않습니다.
NAT 및 Forwarding 의 결정
n eth1 을 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 을 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다. Forwarding
설정은 Setup 에서 지원하지 않으므로 4.11를 참고하여 설정하면 편리합니다.
Line Policy 의 결정
n 외부 망 연결이 단일 회선이므로 Line Policy 는 설정하지 않습니다.
3.3 ADSL-MyIP
81
3.3.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 Static(My-IP)로 선택
(mandatory)IP address [] : 61.77.53.66 ◀─ ISP 업체에서 받은 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
(mandatory)Gateway [] : 61.77.53.65 ◀─ ISP 업체에서 받은 gateway 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : y
◀─ eth1 으로 NAT 를 사용
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용 않함
3.3 ADSL-MyIP
82
(mandatory)select default gateway interface(eth1) [] :eth1
Set default gateway interface eth1
◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Linepolicy Setup(y/n)? [n] : n ◀─ Backup Line 구성 사용 않함
(외부와 연결된 Interface 가 1 개이기 때문에 Backup Line 구성이 필요치 않음)
Loadshare Setup (y/n)? [n] : n ◀─ Loadshare 구성 사용 않함
(외부와 연결된 Interface 가 1 개이기 때문에 Loadshare 구성이 필요치 않음)
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.4 ADSL Multi-IP
83
3.4. ADSL Multi-IP
3.4.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1 과 Port2 를 사용합니다.
n 외부 망 연결을 위하여 ADSL 은 eth0 Port3 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 ADSL 모뎀
eth1 Up Link 1 사용하지 않음
eth2 Up Link 2 사용하지 않음
주의 : Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.4 ADSL Multi-IP
84
IP 주소 할당
n ADSL Multi-IP 로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n ADSL Multi-IP 의 gateway 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 ADSL Multi-IP 에서 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n Multi-IP 공인 IP 주소의 부족으로 비공인 IP 주소 추가가 필요한 경우 4.19를 참고합니다.
종류 IP 주소 비고
ADSL Multi-IP 의 IP 범위 211.74.69.0 ~ 211.74.69.15 28bit subnet
ADSL Multi-IP 의 gateway 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.14 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.13
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 eth0 로 설정합니다.
n 외부 망 연결이 단일 회선이므로 Load Sharing 은 설정하지 않습니다.
NAT 및 Forwarding 의 결정
n 내부 망의 모든 단말은 공인 IP 주소를 사용하므로 NAT 및 Forwarding 설정이 불필요합니다.
n 내부 망에 추가적인 비공인 IP 를 설정하는 경우에 추가된 비공인 IP 에 대한 NAT 설정이 필요하며
자세한 설정 방법은 4.10과 4.19를 참고합니다.
Line Policy 의 결정
n 외부 망 연결이 단일 회선이므로 Line Policy 는 설정하지 않습니다.
3.4 ADSL Multi-IP
85
3.4.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.14 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 28 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]n ◀─ eth1 interface 를 사용하지 않음
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용하지 않음
(mandatory)select default gateway interface( eth0) [] :eth0
Set default gateway interface eth0
◀─ Main interface 를 eth0 로 선택
NAT enable?(y/n)[n] : n ◀─ NAT 를 사용하지 않음
3.4 ADSL Multi-IP
86
Linepolicy Setup(y/n)? [n] : n ◀─ Backup Line 구성 사용하지 않음
(외부와 연결된 Interface 가 1 개이기 때문에 Backup Line 구성이 필요치 않음)
Loadshare Setup (y/n)? [n] : n ◀─ Loadshare 구성 사용하지 않음
(외부와 연결된 Interface 가 1 개이기 때문에 Loadshare 구성이 필요치 않음)
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.5 전용선 + ADSL-PPPoE
87

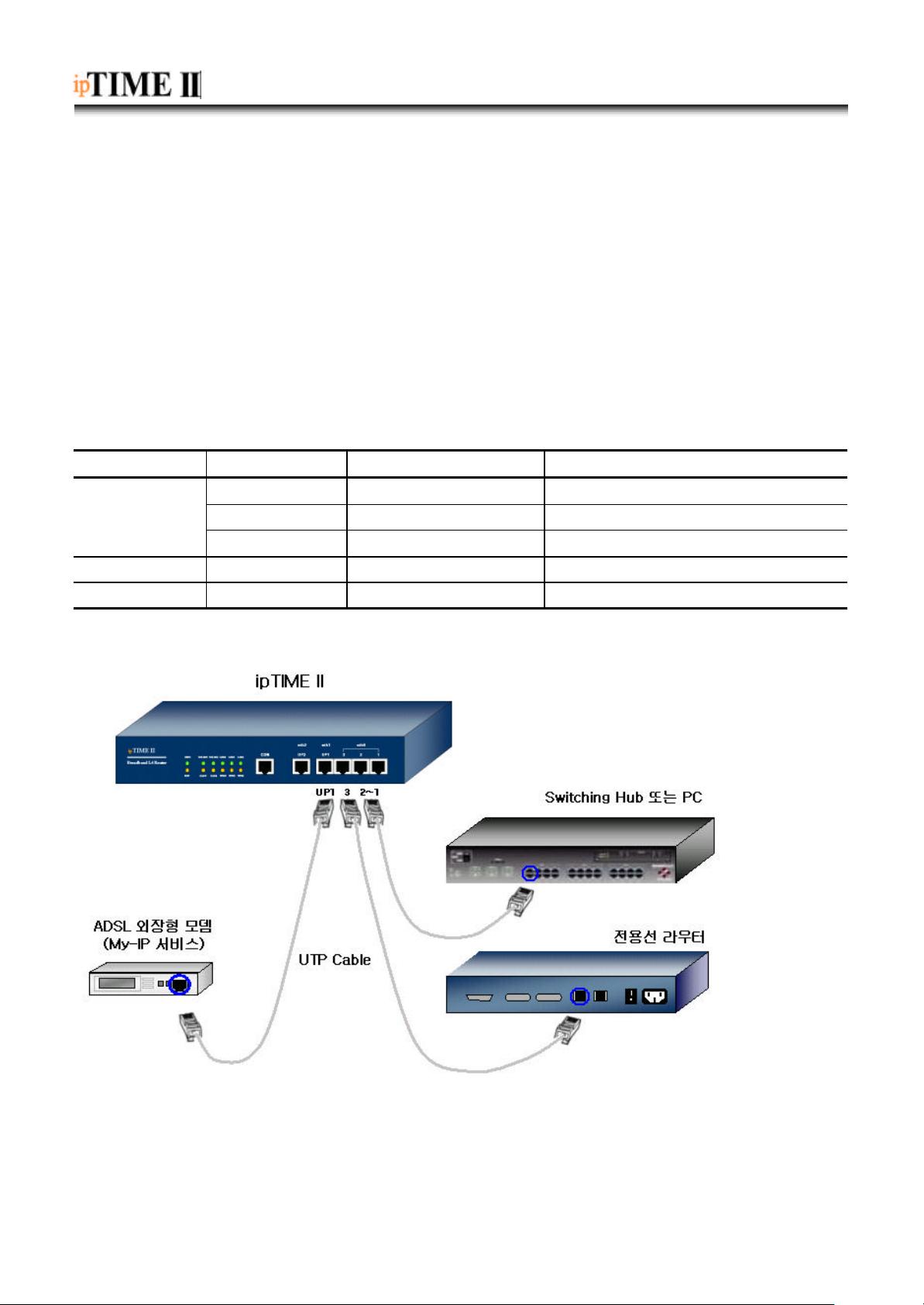

3.5. 전용선 + ADSL-PPPoE

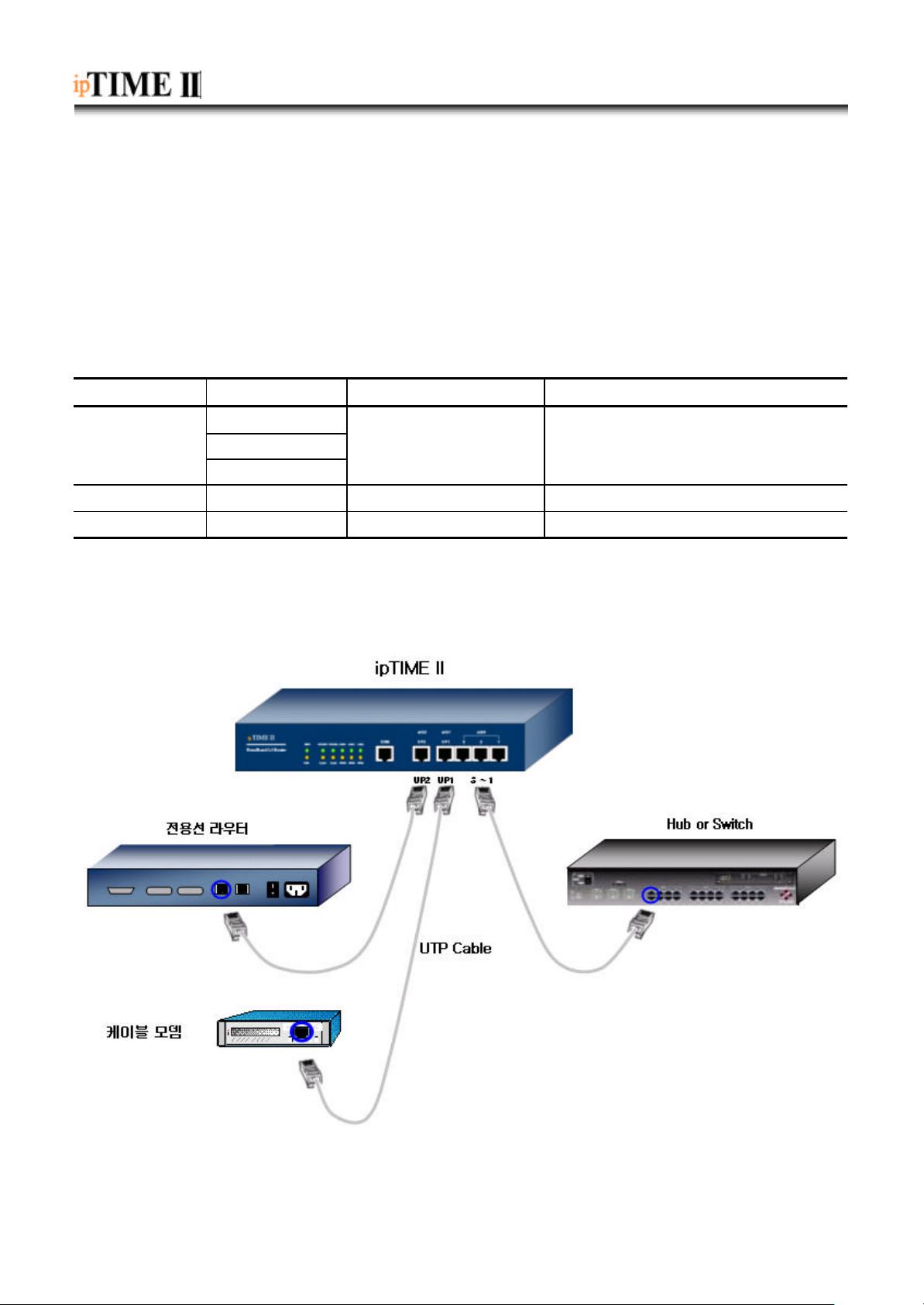

3.5.1. Uni-Directional Routing 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1 과 Port2 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 eth0 Port3, ADSL-PPPoE 은 Up-Link1 ppp1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 전용선 라우터
ppp1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.5 전용선 + ADSL-PPPoE
88
IP 주소 할당
n 전용선으로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n 전용선 라우터의 IP 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다.
n ppp1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.30 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.29 PC gateway – 211.74.69.30
ADSL PPP IP 주소 (ppp1) PPP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ftp, ms streaming, real time stream 은 ADSL 회선 (ppp1)으로 load sharing 합니다.
NAT 및 Forwarding 의 결정
n ppp1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 ppp1 로 backup 합니다.
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 eth0 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 ISP 의 DNS server 주소입니다.
3.5 전용선 + ADSL-PPPoE
89
3.5.2. Uni-Directional Routing 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용하지 않음
3.5 전용선 + ADSL-PPPoE
90
(mandatory)select default gateway interface( eth0,ppp1) [] :eth0
Set default gateway interface eth0
◀─ Main interface 를 eth0 로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp1) [] : ppp1
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 ppp1 으로 선택
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth0) [] : eth0
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,ppp1) : ppp1
◀─ HTTP Packet 은 ppp1 interface 사용
(optional)FTP traffic from eth0 to (eth0,ppp1) : ppp1
◀─ FTP Packet 은 ppp1 interface 사용
(optional)DNS traffic from eth0 to (eth0,ppp1) : ppp1
◀─ DNS Packet 은 ppp1 interface 사용
(optional)TELNET traffic from eth0 to (eth0,ppp1) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0,ppp1) : ppp1
◀─ MS stream(Video,Audio) traffic 은 ppp1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0,ppp1) : ppp1
◀─ Real time stream(Video,Audio) traffic 은 ppp1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
3.5 전용선 + ADSL-PPPoE
91
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.5 전용선 + ADSL-PPPoE
92
3.5.3. Bi-Directional Routing 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1~ Port3 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 Up-Link 2 eth2, ADSL-PPPoE 은 Up-Link1 ppp1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
ppp1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 전용선 라우터
주의 :
1. Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
2. 전용선 라우터의 IP 주소 및 Static Routing 설정이 반드시 선행되어야 합니다.
3.5 전용선 + ADSL-PPPoE
93
IP 주소 할당
n 전용선 라우터로 할당되었던 IP 주소를 eth0 의 address 로 입력합니다.
n 내부 망의 모든 장치들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 전용선 라우터와 eth2 사이에는 새로운 비공인 네트워크를 재구성합니다.
n 전용선 라우터의 static routing table 에 공인 IP 네트워크 서브넷을 추가등록해 줍니다.
(시스코 라우터의 경우, ip route 211.74.69.31/27 10.1.1.2)
n ppp1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 10.1.1.1 비공인 ip 주소
ipTIME-II IP 주소 (eth2) 10.1.1.2 비공인 ip 주소
ipTIME-II IP 주소 (eth0) 211.74.69.1 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.30 PC gateway – 211.74.69.1
ADSL PPP IP 주소 (ppp1) PPP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 비공인 IP 주소로 설정합니다.
n http, ftp, ms streaming, real time stream 은 ADSL 회선 (ppp1)으로 load sharing 합니다.
NAT 및 Forwarding 의 결정
n ppp1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth2 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth2 에대한 ping 검사를 위해서 eth2 에 ‘source alias’ 명령을 통해 할당된 공인 IP 주소중 임의의 하나를
설정해 줍니다. (일반적으로, eth0 의 공인 IP 주소로 source alias 명령을 수행합니다.)
n eth2 의 외부 망 연결에 문제를 확인한 경우 ppp1 로 backup 합니다.
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 eth2 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 ISP 의 DNS server 주소입니다.
3.5 전용선 + ADSL-PPPoE
94
3.5.4. Bi-Directional Routing 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : 1111 ◀─ pppoe 연결방식의 Password 입력
3.5 전용선 + ADSL-PPPoE
95
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 Static 로 선택
(mandatory)IP address [] : 10.1.1.2 ◀─ 비공인 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
(mandatory)Gateway [] : 10.1.1.1 ◀─ 전용선라우터의 비공인 IP 주소 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : n
(mandatory)select default gateway interface(ppp1, eth2) [] :eth2
◀─ Main interface 를 eth2 로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth2) [] : eth2
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth2 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ eth2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp1) [] : ppp1
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 ppp1 으로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (ppp1,eth2) : ppp1
◀─ HTTP Packet 은 ppp1 interface 사용
(optional)FTP traffic from eth0 to (ppp1,eth2) : ppp1
◀─ FTP Packet 은 ppp1 interface 사용
(optional)DNS traffic from eth0 to (ppp1,eth2) : ppp1
◀─ DNS Packet 은 ppp1 interface 사용
(optional)TELNET traffic from eth0 to (ppp1,eth2) : eth2
◀─ TELNET Packet 은 eth2 interface 사용
(optional)MS stream traffic from eth0 to (ppp1,eth2) : ppp1
◀─ MS stream(Video,Audio) traffic 은 ppp1 interface 사용
3.5 전용선 + ADSL-PPPoE
96
(optional)Real time stream traffic from eth0 to (ppp1,eth2) : ppp1
◀─ Real time stream(Video,Audio) traffic 은 ppp1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# sourcealias 211.74.69.1
◀─ linepolicy 의 ping test 를 위한 source alias 설정
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.6 전용선 + Cable Modem
97
3.6. 전용선 + Cable Modem
3.6.1. Uni-Directional Routing 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1 과 Port2 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 eth0 Port3, Cable Modem 은 Up-Link1 eth1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 전용선 라우터
eth1 Up Link 1 Cable 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.6 전용선 + Cable Modem
98
IP 주소 할당
n 전용선으로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n 전용선 라우터의 IP 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n eth1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.30 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.29 PC gateway – 211.74.69.30
Cable Modem IP 주소 (eth1) DHCP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ftp, ms streaming, real time stream 은 cable 모뎀(eth1)으로 load sharing 합니다.
NAT 및 Forwarding 의 결정
n eth1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth0 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 한국 통신의 DNS server 주소입니다.
3.6 전용선 + Cable Modem
99
3.6.2. Uni-Directional Routing 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용하지 않음
(mandatory)select default gateway interface( eth0,eth1) [] :eth0
Set default gateway interface eth0
◀─ Main interface 를 eth0 로 선택
3.6 전용선 + Cable Modem
100
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth1) [] : eth1
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth1 으로 선택
Interface eth1 line policy setup ?(y/n)[n]y◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth0) [] : eth0
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,eth1) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth0, eth1) : eth1
◀─ FTP Packet 은 eth1 interface 사용
(optional)DNS traffic from eth0 to (eth0, eth1) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth0, eth1) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0, eth1) : eth1
◀─ MS stream(Video,Audio) traffic 은 eth1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0, eth1) : eth1
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
DHCP Client for "eth1" Start
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
3.6 전용선 + Cable Modem
101
알아두면 편리한 추가 설정
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.6 전용선 + Cable Modem
102
3.6.3. Bi-Directional Routing 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1~ Port3 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 Up-Link2 eth2 를, Cable Modem 은 Up-Link1 eth1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
eth1 Up Link 1 Cable 모뎀
eth2 Up Link 2 전용선 라우터
주의 :
1. Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
2. 전용선 라우터의 IP 주소 및 Static Routing 설정이 반드시 선행되어야 합니다.
3.6 전용선 + Cable Modem
103
IP 주소 할당
n 전용선 라우터로 할당되었던 IP 주소를 eth0 의 address 로 입력합니다.
n 내부 망의 모든 장치들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 전용선 라우터와 eth2 사이에는 새로운 비공인 네트워크를 재구성합니다.
n 전용선 라우터의 static routing table 에 공인 IP 네트워크 서브넷을 추가등록해 줍니다.
(시스코 라우터의 경우, ip route 211.74.69.31/27 10.1.1.2)
n eth1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 10.1.1.1 비공인 ip 주소
ipTIME-II IP 주소 (eth2) 10.1.1.2 비공인 ip 주소
ipTIME-II IP 주소 (eth0) 211.74.69.1 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.30 PC gateway – 211.74.69.1
Cable Modem IP 주소 (eth1) DHCP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ftp, ms streaming, real time stream 은 cable 모뎀(eth1)으로 load sharing 합니다.
NAT 및 Forwarding 의 결정
n eth1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth2 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth2 에대한 ping 검사를 위해서 eth2 에 ‘source alias’ 명령을 통해 할당된 공인 IP 주소중 임의의 하나를
설정해 줍니다. (일반적으로, eth0 의 공인 IP 주소로 source alias 명령을 수행합니다.)
n eth2 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth2 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 한국 통신의 DNS server 주소입니다.
3.6 전용선 + Cable Modem
104
3.6.4. Bi-Directional Routing 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 Static 으로 선택
(mandatory)IP address [] : 10.1.1.2 ◀─ 비공인 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
(mandatory)Gateway [] : 10.1.1.1 ◀─ 전용선 라우터의 비공인 IP 주소 입력
3.6 전용선 + Cable Modem
105
NAT(IP masquerade) on this interface ?(y/n) [n] : n
(mandatory)select default gateway interface( eth1,eth2) [] :eth2
◀─ Main interface 를 eth2 로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth1 line policy setup ?(y/n)[n]y ◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth2) [] : eth2
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth2 으로 선택
Interface eth2 line policy setup ?(y/n)[n]y◀─ eth2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth1) [] : eth1
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth1,eth2) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth1, eth2) : eth1
◀─ FTP Packet 은 eth1 interface 사용
(optional)DNS traffic from eth0 to (eth1, eth2) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth1, eth2) : eth2
◀─ TELNET Packet 은 eth2 interface 사용
(optional)MS stream traffic from eth0 to (eth1, eth2) : eth1
◀─ MS stream(Video,Audio) traffic 은 eth1 interface 사용
(optional)Real time stream traffic from eth0 to (eth1, eth2) : eth1
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
3.6 전용선 + Cable Modem
106
DHCP Client for "eth1" Start
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# sourcealias 211.74.69.1
◀─ linepolicy 의 ping test 를 위한 source alias 설정
알아두면 편리한 추가 설정
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.7 전용선 + ADSL-MyIP
107
3.7. 전용선 + ADSL-MyIP
3.7.1. Uni-Directional Routing 망 구성

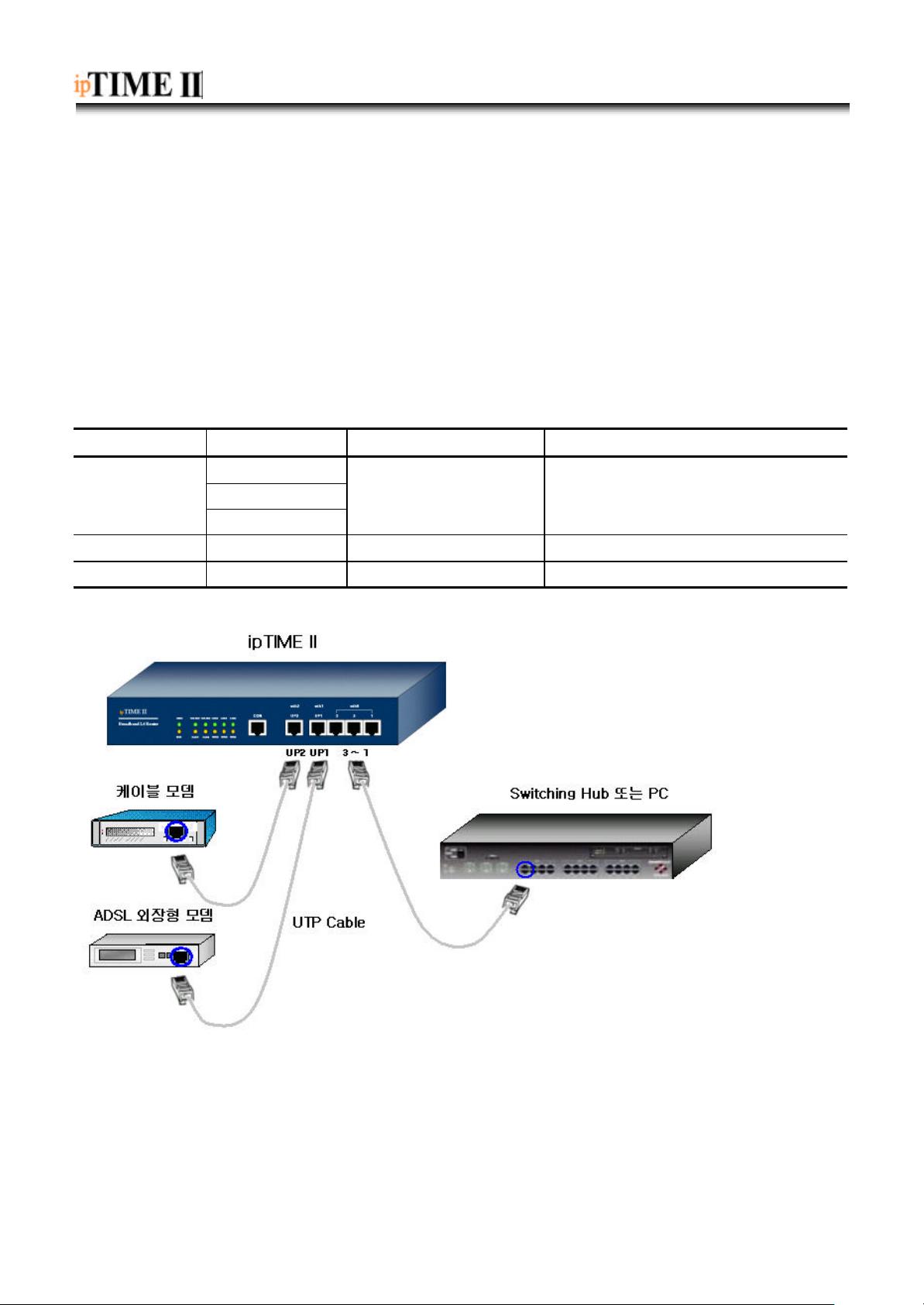

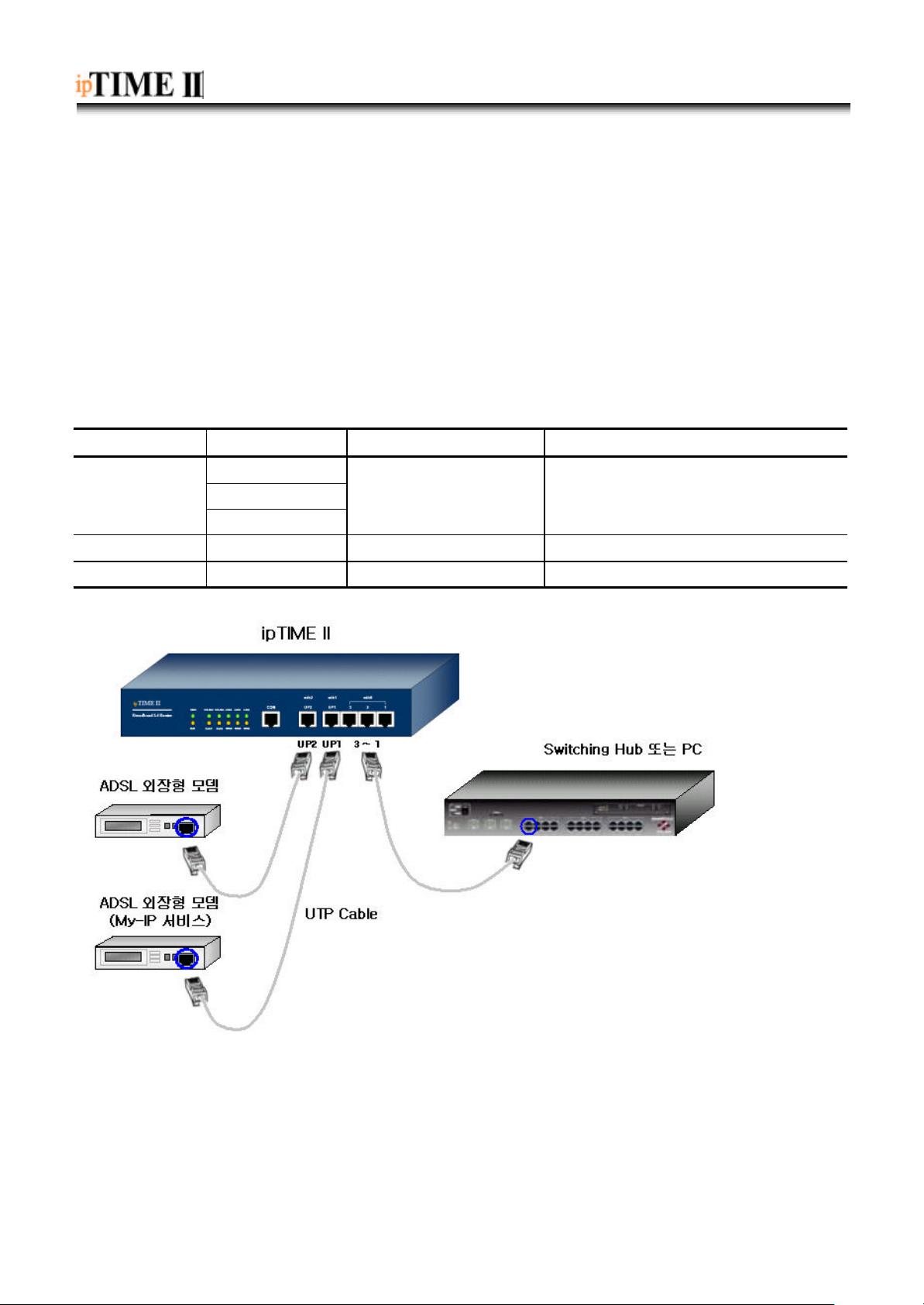

케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 eth0 Port3, ADSL-MyIP 는 Up-Link1 eth1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1 Switching Hub 한단에 사용자 PC 연결
Port 2 PC Test 용 PC
eth0
Port 3 전용선 라우터
eth1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.7 전용선 + ADSL-MyIP
108
IP 주소 할당
n 전용선으로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n 전용선 라우터의 IP 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n ISP 에서 할당 받은 IP 주소와 gateway 주소를 사용자가 eth1 에 수동 설정합니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.30 내부 장치의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.29
ADSL MyIP (eth1) 61.77.53.66 gateway = 61.77.53.65
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ftp ,ms streaming, real time stream packet 은 ADSL 회선 (eth1)으로 load sharing 합니다.
NAT 및 Forwarding 의 결정
n eth1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth0 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 한국 통신의 DNS server 주소입니다.
3.7 전용선 + ADSL-MyIP
109
3.7.2. Uni-Directional Routing 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 static(My-IP)로 선택
(mandatory)IP address [] : 61.77.53.66 ◀─ ISP 에서 받은 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ ISP 에서 받은 bit mask 입력
(mandatory)Gateway [] : 61.77.53.65 ◀─ ISP 에서 받은 gateway 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : y
◀─ Static IP 주소로 설정한 eth1 interface 에 NAT 사용
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용하지 않음
3.7 전용선 + ADSL-MyIP
110
(mandatory)select default gateway interface( eth0,eth1) [] :eth0
Set default gateway interface eth0
◀─ Main interface 를 eth0 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth1) [] : eth1
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth1 으로 선택
Interface eth1 line policy setup ?(y/n)[n]y◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth0) [] : eth0
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,eth1) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth0, eth1) : eth1
◀─ FTP Packet 은 eth1 interface 사용
(optional)DNS traffic from eth0 to (eth0, eth1) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth0, eth1) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0, eth1) : eth1
◀─ MS stream(Video,Audio) traffic 은 eth1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0, eth1) : eth1
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
3.7 전용선 + ADSL-MyIP
111
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 자장
Complete
TIMEII#
알아두면 편리한 추가 설정
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다
3.7 전용선 + ADSL-MyIP
112
3.7.3. Bi-Directional Routing 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1 ~ Port3 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 Up-Link2 eth2, ADSL-MyIP 는 Up-Link1 eth1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1 Switching Hub 하단에 사용자 PC 연결
Port 2 PC PC
eth0
Port 3
eth1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 전용선 라우터
주의 :
1. Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
2. 전용선 라우터의 IP 주소 및 Static Routing 설정이 반드시 선행되어야 합니다
3.7 전용선 + ADSL-MyIP
113
IP 주소 할당
n 전용선 라우터로 할당되었던 IP 주소를 eth0 의 address 로 입력합니다.
n 내부 망의 모든 장치들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 전용선 라우터와 eth2 사이에는 새로운 비공인 네트워크를 재구성합니다.
n 전용선 라우터의 static routing table 에 할당된 공인 IP 네트워크 서브넷을 추가등록해 줍니다.
(시스코 라우터의 경우, ip route 211.74.69.31/27 10.1.1.2)
n ISP 에서 할당 받은 IP 주소와 gateway 주소를 사용자가 eth1 에 수동 설정합니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 10.1.1.1 비공인 ip 주소
ipTIME-II IP 주소 (eth2) 10.1.1.2 비공인 ip 주소
ipTIME-II IP 주소 (eth0) 211.74.69.1 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.30 PC gateway – 211.74.69.1
ADSL MyIP (eth1) 61.77.53.66 gateway = 61.77.53.65
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ftp ,ms streaming, real time stream packet 은 ADSL 회선 (eth1)으로 load sharing 합니다.
NAT 및 Forwarding 의 결정
n eth1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth2 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth2 에대한 ping 검사를 위해서 eth2 에 ‘source alias’ 명령을 통해 할당된 공인 IP 주소중 임의의 하나를
설정해 줍니다. (일반적으로, eth0 의 공인 IP 주소로 source alias 명령을 수행합니다.)
n eth2 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth2 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 한국 통신의 DNS server 주소입니다.
3.7 전용선 + ADSL-MyIP
114
3.7.4. Bi-Directional Routing 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 static(My-IP)로 선택
(mandatory)IP address [] : 61.77.53.66 ◀─ ISP 에서 받은 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ ISP 에서 받은 bit mask 입력
(mandatory)Gateway [] : 61.77.53.65 ◀─ ISP 에서 받은 gateway 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : y
◀─ Static IP 주소로 설정한 eth1 interface 에 NAT 사용
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용하지 않음
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 Static 으로 선택
3.7 전용선 + ADSL-MyIP
115
(mandatory)IP address [] : 10.1.1.2 ◀─ 비공인 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
(mandatory)Gateway [] : 10.1.1.1 ◀─ 전용선 라우터의 비공인 IP 주소 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : n
(mandatory)select default gateway interface( eth1,eth2) [] :eth2
◀─ Main interface 를 eth2 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth1 line policy setup ?(y/n)[n]y ◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth2) [] : eth2
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth2 으로 선택
Interface eth2 line policy setup ?(y/n)[n]y◀─ eth2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth1) [] : eth1
◀─ 연결이 끊어졌을 때 Backup 될 Interface 를 eth1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth1,eth2) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth1, eth2) : eth1
◀─ FTP Packet 은 eth1 interface 사용
(optional)DNS traffic from eth0 to (eth1, eth2) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth1, eth2) : eth2
◀─ TELNET Packet 은 eth2 interface 사용
(optional)MS stream traffic from eth0 to (eth1, eth2) : eth1
◀─ MS stream(Video,Audio) traffic 은 eth1 interface 사용
(optional)Real time stream traffic from eth0 to (eth1, eth2) : eth1
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
3.7 전용선 + ADSL-MyIP
116
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 자장
Complete
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# sourcealias 211.74.69.1
◀─ linepolicy 의 ping test 를 위한 source alias 설정
알아두면 편리한 추가 설정
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다
3.8 전용선 + ADSL-PPPoE + Cable Modem
117
3.8. 전용선 + ADSL-PPPoE + Cable Modem
3.8.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 eth0 의 Port3, ADSL 은 Up-Link1 ppp1, Cable 모뎀은 Up-Link2 eth2 를
이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 전용선 라우터
ppp1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 Cable 모뎀
3.8 전용선 + ADSL-PPPoE + Cable Modem
118
IP 주소 할당
n 전용선으로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n 전용선 라우터의 IP 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n ppp1, eth2 의 IP 주소는 자동 할당되며 이 주소는 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.30 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.29 PC gateway – 211.74.69.30
ADSL PPPoE(ppp1) PPP 자동 할당
Cable Modem IP 주소 (eth2) DHCP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ms streaming packet 은 ADSL 회선 (ppp1)으로 load sharing 합니다.
n ftp, real time stream packet 은 Cable 회선 (eth2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n ppp1, eth2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1, eth2 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 ppp1 또는 eth2 로 backup 하며 ppp1 이 우선입니다.
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 eth2 또는 eth0 로 backup 하며 eth2 가 우선입니다.
n eth2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n eth2 의 외부 망 연결에 문제를 확인한 경우 ppp1 또는 eth0 로 backup 하며 ppp1 이 우선입니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
3.8 전용선 + ADSL-PPPoE + Cable Modem
119
참고 : 168.126.63.1, 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.8.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
3.8 전용선 + ADSL-PPPoE + Cable Modem
120
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
(mandatory)select default gateway interface( eth0,ppp1,eth2) [] :eth0
Set default gateway interface eth0
◀─ Main interface 를 eth0 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
any <---> Interface eth2
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp1,eth2) [] : ppp1
◀─ 연결이 끊어졌을 때 첫번째 Backup 될 Interface 를 ppp1 으로 선택
(optional)backup interface 2(eth2): eth2
◀─ ppp1 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth2 로 선택
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth0,eth2) [] : eth2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth2 로 선택
(optional)backup interface 2(eth0): eth0
◀─ eth2 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth0 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth0,ppp1) [] : ppp1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth2 로 선택
(optional)backup interface 2(eth0): eth0
◀─ ppp1 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
3.8 전용선 + ADSL-PPPoE + Cable Modem
121
(optional)HTTP(WWW) traffic from eth0 to (eth0,ppp1,eth2) : ppp1
◀─ HTTP Packet 은 ppp1 interface 사용
(optional)FTP traffic from eth0 to (eth0,ppp1,eth2) : eth2
◀─ FTP Packet 은 eth2 interface 사용
(optional)DNS traffic from eth0 to (eth0,ppp1,eth2) : ppp1
◀─ DNS Packet 은 ppp1 interface 사용
(optional)TELNET traffic from eth0 to (eth0,ppp1,eth2) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0,ppp1,eth2) : ppp1
◀─ MS stream(Video,Audio) traffic 은 ppp1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0,ppp1,eth2) : eth2
◀─ Real time stream(Video,Audio) traffic 은 eth2 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
DHCP Client for "eth2" Start
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.9 전용선 + ADSL-PPPoE + ADSL-PPPoE
122
3.9. 전용선 + ADSL-PPPoE + ADSL-PPPoE
3.9.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2 를 사용합니다.
n 외부 망 연결을 위하여 전용선 라우터는 eth0 의 port3, 두개의 ADSL 은 Up-Link1 ppp1, Up-Link2
ppp2 를 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 전용선 라우터
ppp1 Up Link 1 ADSL 모뎀
ppp2 Up Link 2 ADSL 모뎀
3.9 전용선 + ADSL-PPPoE + ADSL-PPPoE
123
IP 주소 할당
n 전용선으로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n 전용선 라우터의 IP 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n ppp1, ppp2 의 IP 주소는 자동 할당되며 이 주소는 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.30 내부 장비(PC 등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.29 PC gateway – 211.74.69.30
ADSL PPPoE #1 (ppp1) PPP 자동 할당
ADSL PPPoE #2 (ppp2) PPP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ms streaming packet 은 ADSL #1 회선(ppp1)으로 load sharing 합니다.
n ftp, real time stream packet 은 ADSL #2 회선(ppp2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n ppp1, ppp2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1, ppp2 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 ppp1 또는 ppp2 로 backup 하며 ppp1 이 우선입니다.
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 ppp2 또는 eth0 로 backup 하며 ppp2 가 우선입니다.
n ppp2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n ppp2 의 외부 망 연결에 문제를 확인한 경우 ppp1 또는 eth0 로 backup 하며 ppp1 이 우선입니다.
3.9 전용선 + ADSL-PPPoE + ADSL-PPPoE
124
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.9.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
3.9 전용선 + ADSL-PPPoE + ADSL-PPPoE
125
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet1 ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
(mandatory)select default gateway interface( eth0,ppp1,ppp2) [] :eth0
Set default gateway interface eth0
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
any <---> Interface eth2
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp1,ppp2) [] : ppp1
◀─ 연결이 끊어졌을 때 첫번째 Backup 될 Interface 를 ppp1 으로 선택
(optional)backup interface 2(ppp2): ppp2
◀─ ppp1 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 ppp2 로 선택
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth0,ppp2) [] : ppp2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp2 로 선택
(optional)backup interface 2(eth0): eth0
◀─ eth2 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth0 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth0,ppp1) [] : ppp1
3.9 전용선 + ADSL-PPPoE + ADSL-PPPoE
126
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp1 로 선택
(optional)backup interface 2(eth0): eth0
◀─ ppp1 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,ppp1,ppp2) : ppp1
◀─ HTTP Packet 은 ppp1 interface 사용
(optional)FTP traffic from eth0 to (eth0,ppp1, ppp2) : ppp2
◀─ FTP Packet 은 ppp2 interface 사용
(optional)DNS traffic from eth0 to (eth0,ppp1, ppp2) : ppp1
◀─ DNS Packet 은 ppp1 interface 사용
(optional)TELNET traffic from eth0 to (eth0,ppp1, ppp2) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0,ppp1, ppp2) : ppp1
◀─ MS stream(Video,Audio) traffic 은 ppp1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0,ppp1, ppp2) : ppp2
◀─ Real time stream(Video,Audio) traffic 은 ppp2 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
3.10 전용선 + ADSL-MyIP + ADSL-PPPoE
127
3.10. 전용선 + ADSL-MyIP + ADSL-PPPoE
3.10.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2 를 사용합니다.
n 외부 망 연결을 위하여 전용선은 eth0 의 Port3, ADSL-MyIP 은 Up-Link1 eth1, ADSL-PPPoE 는 Up-
Link2 ppp2 를 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 전용선 라우터
eth1 Up Link 1 ADSL-MyIP
ppp2 Up Link 2 ADSL-PPPoE
3.10 전용선 + ADSL-MyIP + ADSL-PPPoE
128
IP 주소 할당
n 전용선으로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n 전용선 라우터의 IP 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 전용선을 통하여 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n eth1 의 IP 주소는 사용자가 설정하며 이 주소는 내부 망에서는 사용되지 않습니다.
n ppp2 의 IP 주소는 자동 설정되며 이 주소는 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
전용선 할당 IP 범위 211.74.69.0 ~ 211.74.69.31 27bit subnet
전용선 라우터 IP 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.30 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.29 PC gateway – 211.74.69.30
ADSL-MyIP (eth1) 61.77.53.66 Gateway = 61.77.53.65
ADSL PPPoE (ppp2) PPP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 전용선 라우터의 IP 주소로 설정합니다.
n http, DNS, ms streaming packet 은 ADSL-MyIP 회선(eth1)으로 load sharing 합니다.
n ftp, real time stream packet 은 ADSL-PPPoE 회선(ppp2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n eth1, ppp2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1, ppp2 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 eth1 또는 ppp2 로 backup 하며 eth1 이 우선입니다.
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 ppp2 또는 eth0 로 backup 하며 ppp2 가 우선입니다.
n ppp2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n ppp2 의 외부 망 연결에 문제를 확인한 경우 eth1 또는 eth0 로 backup 하며 eth1 이 우선입니다.
3.10 전용선 + ADSL-MyIP + ADSL-PPPoE
129
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.10.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하며 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.30 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 27 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 static(My-IP)로 선택
(mandatory)IP address [] : 61.77.53.66 ◀─ ISP 에서 받은 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ ISP 에서 받은 bit mask 입력
3.10 전용선 + ADSL-MyIP + ADSL-PPPoE
130
(mandatory)Gateway [] : 61.77.53.65 ◀─ ISP 에서 받은 gateway 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : y
◀─ Static IP 주소로 설정한 eth1 interface 에 NAT 사용
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
(mandatory)select default gateway interface( eth0,eth1,ppp2) [eth0] :eth0
Set default gateway interface eth0
◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
any <---> Interface ppp2
Linepolicy Setup(y/n)? [n] : y ◀─ Backup Line 구성 사용
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth1,ppp2) [] : eth1
◀─ 연결이 끊어졌을 때 첫번째 Backup 될 Interface 를 eth1 으로 선택
(optional)backup interface 2(ppp2): ppp2
◀─ ppp1 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 ppp2 로 선택
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth0,ppp2) [] : ppp2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp2 로 선택
(optional)backup interface 2(eth0): eth0
◀─ eth2 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth0 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
3.10 전용선 + ADSL-MyIP + ADSL-PPPoE
131
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth0,eth1) [] : eth1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth1 로 선택
(optional)backup interface 2(eth0): eth0
◀─ ppp1 interface 도 연결이 끊어졌을 때 두번째 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,eth1,ppp2) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth0,eth1,ppp2) : ppp2
◀─ FTP Packet 은 ppp2 interface 사용
(optional)DNS traffic from eth0 to (eth0,eth1,ppp2) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth0,eth1,ppp2) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0,eth1,ppp2) : eth1
◀─ MS stream(Video,Audio) traffic 은 eth1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0,eth1,ppp2) : ppp2
◀─ Real time stream(Video,Audio) traffic 은 ppp2 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
3.11 ADSL-MyIP + Cable Modem
132
3.11. ADSL-MyIP + Cable Modem
3.11.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port 3 를 사용합니다.
n 외부 망 연결을 위하여 ADSL 은 Up-Link1 eth1, Cable 모뎀은 Up-Link2 eth2 를 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
eth1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 Cable 모뎀
3.11 ADSL-MyIP + Cable Modem
133
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n eth1 의 IP 주소와 gateway 주소는 사용자가 설정하며 내부 망에서는 사용되지 않습니다.
n eth2 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC 등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254 PC gateway – 10.1.1.1
ADSL-MyIP(eth1) 61.77.53.66 gateway=61.77.53.65
Cable Modem IP 주소 (eth2) DHCP 자동 할당
주의
1. 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
2..위에서 사용된 주소는 예제며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은 주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ADSL-MyIP 의 gateway 로 설정합니다.
n ftp, ms streaming packet 은 Cable 회선 (eth2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n eth1, eth2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1, eth2 를 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다.
Forwarding 설정은 Setup utility 에서 지원하지 않으므로 4.11참고하여 설정하면 편리합니다.
Line Policy 의 결정
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth2 로 backup 합니다.
n eth2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n eth2 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
3.11 ADSL-MyIP + Cable Modem
134
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.11.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 Static(My-IP)로 선택
(mandatory)IP address [] : 61.77.53.66 ◀─ ISP 업체에서 받은 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
3.11 ADSL-MyIP + Cable Modem
135
(mandatory)Gateway [] : 61.77.53.65 ◀─ ISP 업체에서 받은 gateway 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : y
◀─ eth1 으로 NAT 를 사용
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
(mandatory)select default gateway interface( eth1,eth2) [] :eth1
Set default gateway interface eth1
◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
any <---> Interface eth2
Linepolicy Setup(y/n)? [n] : y
Interface eth1 line policy setup ?(y/n)[n]y ◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth2) [] : eth2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth2 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ eth2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth1) [] : eth1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth1,eth2) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth1,eth2) : eth2
◀─ FTP Packet 은 eth2 interface 사용
(optional)DNS traffic from eth0 to (eth1,eth2) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth1,eth2) : eth1
◀─ TELNET Packet 은 eth1 interface 사용
(optional)MS stream traffic from eth0 to (eth1,eth2) : eth2
3.11 ADSL-MyIP + Cable Modem
136
◀─ MS stream(Video,Audio) traffic 은 eth2 interface 사용
(optional)Real time stream traffic from eth0 to (eth1,eth2) : eth1
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
DHCP Client for “eth2” Start
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
n 내부 망에 비공인 IP 주소의 서버를 운용하는 경우 forwarding 설정 방법은 4.11를 참고합니다.
3.12 ADSL-MyIP + ADSL-PPPoE
137
3.12. ADSL-MyIP + ADSL-PPPoE
3.12.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port 3 를 사용합니다.
n 외부 망 연결을 위하여 ADSL-MyIP 는 Up-Link1 eth1, ADSL-PPPoE 는 Up-Link2 ppp2 를 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
eth1 Up Link 1 ADSL-MyIP
ppp2 Up Link 2 ADSL-PPPoE
3.12 ADSL-MyIP + ADSL-PPPoE
138
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n eth1 의 IP 주소와 gateway 주소는 사용자가 설정하며 내부 망에서는 사용되지 않습니다.
n ppp2 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254 PC gateway – 10.1.1.1
ADSL-MyIP(eth1) 61.77.53.66 gateway=61.77.53.65
ADSL-PPPoE PPP 자동 할당
주의
1. 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
2. 위에서 사용된 주소는 예제며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은 주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ADSL-MyIP 의 gateway 로 설정합니다.
n ftp, ms streaming packet 은 ADSL-PPPoE (ppp2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n eth1, ppp2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1, ppp2 를 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다.
Forwarding 설정은 Setup utility 에서 지원하지 않으므로 4.11참고하여 설정하면 편리합니다.
Line Policy 의 결정
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 ppp2 로 backup 합니다.
n ppp2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n ppp2 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
3.12 ADSL-MyIP + ADSL-PPPoE
139
참고 : 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.12.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하며 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : static
◀─ 연결방식을 Static(My-IP)로 선택
(mandatory)IP address [] : 61.77.53.66 ◀─ ISP 업체에서 받은 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
(mandatory)Gateway [] : 61.77.53.65 ◀─ ISP 업체에서 받은 gateway 입력
NAT(IP masquerade) on this interface ?(y/n) [n] : y
◀─ eth1 으로 NAT 를 사용
3.12 ADSL-MyIP + ADSL-PPPoE
140
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe ◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
(mandatory)select default gateway interface( eth1,ppp2) [] :eth1
Set default gateway interface eth1
◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
any <---> Interface ppp2
Linepolicy Setup(y/n)? [n] : y
Interface eth1 line policy setup ?(y/n)[n]y ◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp2) [] : ppp2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp2 로 선택
Interface ppp2 line policy setup ?(y/n)[n]y ◀─ ppp2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth1) [] : eth1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth1,ppp2) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth1,ppp2) : ppp2
◀─ FTP Packet 은 ppp2 interface 사용
(optional)DNS traffic from eth0 to (eth1,ppp2) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth1,ppp2) : eth1
◀─ TELNET Packet 은 eth1 interface 사용
(optional)MS stream traffic from eth0 to (eth1,ppp2) : ppp2
◀─ MS stream(Video,Audio) traffic 은 ppp2 interface 사용
(optional)Real time stream traffic from eth0 to (eth1,ppp2) : eth1
3.12 ADSL-MyIP + ADSL-PPPoE
141
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
n 내부 망에 비공인 IP 주소의 서버를 운용하는 경우 forwarding 설정 방법은 4.11를 참고합니다.
3.13 ADSL-PPPoE + Cable Modem
142
3.13. ADSL-PPPoE + Cable Modem
3.13.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port 3 를 사용합니다.
n 외부 망 연결을 위하여 ADSL 은 Up-Link1 ppp1, Cable 모뎀은 Up-Link2 eth2 를 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
ppp1 Up Link 1 ADSL 모뎀
eth2 Up Link 2 Cable 모뎀
3.13 ADSL-PPPoE + Cable Modem
143
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n ppp1, eth2 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254 PC gateway – 10.1.1.1
ADSL PPPoE(ppp1) PPP 자동 할당
Cable Modem IP 주소 (eth2) DHCP 자동 할당
주의 : 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ADSL (ppp1)를 설정합니다.
n ftp, ms streaming packet 은 Cable 회선 (eth2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n ppp1, eth2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1, eth2 를 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다.
Forwarding 설정은 Setup 에서 지원하지 않으므로 4.11참고하여 설정하면 편리합니다.
Line Policy 의 결정
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 eth2 로 backup 합니다.
n eth2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n eth2 의 외부 망 연결에 문제를 확인한 경우 ppp1 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
3.13 ADSL-PPPoE + Cable Modem
144
참고 : 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.13.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 Pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
3.13 ADSL-PPPoE + Cable Modem
145
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
(mandatory)select default gateway interface( ppp1,eth2) [] :ppp1
Set default gateway interface ppp1 ◀─ Main interface 를 ppp1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
any <---> Interface eth2
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth2) [] : eth2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth2 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ eth2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (ppp1) [] : ppp1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될
Interface 를 ppp1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (ppp1,eth2) : ppp1
◀─ HTTP Packet 은 ppp1 interface 사용
(optional)FTP traffic from eth0 to (ppp1,eth2) : eth2
◀─ FTP Packet 은 eth2 interface 사용
(optional)DNS traffic from eth0 to (ppp1,eth2) : ppp1
◀─ DNS Packet 은 ppp1 interface 사용
(optional)TELNET traffic from eth0 to (ppp1,eth2) : ppp1
◀─ TELNET Packet 은 ppp1 interface 사용
(optional)MS stream traffic from eth0 to (ppp1,eth2) : eth2
◀─ MS stream(Video,Audio) traffic 은 eth2 interface 사용
(optional)Real time stream traffic from eth0 to (ppp1,eth2) : ppp1
◀─ Real time stream(Video,Audio) traffic 은 ppp1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
3.13 ADSL-PPPoE + Cable Modem
146
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
DHCP Client for “eth2” Start
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
n 내부 망에 비공인 IP 주소의 서버를 운용하는 경우 forwarding 설정 방법은 4.11를 참고합니다.
3.14 ADSL-Multi-IP + Cable Modem
147
3.14. ADSL Multi-IP+ Cable Modem
3.14.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1 과 Port2 를 사용합니다.
n 외부 망 연결을 위하여 ADSL 은 eth0 Port3, Cable Modem 은 Up-Link1 eth1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 ADSL 모뎀
eth1 Up Link 1 Cable 모뎀
eth2 Up Link 2 사용하지 않음
주의 : Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.14 ADSL-Multi-IP + Cable Modem
148
IP 주소 할당
n ADSL Multi-IP 로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n ADSL Multi-IP 의 gateway 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 ADSL Multi-IP 에서 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n Cable 모뎀의 IP 주소는 eth1 에 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
n Multi-IP 공인 IP 주소의 부족으로 비공인 IP 주소 추가가 필요한 경우 4.19를 참고합니다.
종류 IP 주소 비고
ADSL Multi-IP 의 IP 범위 211.74.69.0 ~ 211.74.69.15 28bit subnet
ADSL Multi-IP 의 gateway 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.14 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.13 PC gateway – 211.74.69.14
Cable Modem IP 주소 (eth1) DHCP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ADSL Multi-IP 의 gateway 로 설정합니다.
n ftp , ms streaming packet 은 cable 모뎀(eth1)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다
NAT 및 Forwarding 의 결정
n eth1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth0 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 한국 통신의 DNS server 주소입니다.
3.14 ADSL-Multi-IP + Cable Modem
149
3.14.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.14 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 28 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용하지 않음
(mandatory)select default gateway interface( eth0,eth1) [] :eth0
Set default gateway interface eth0 ◀─ Main interface 를 eth1 으로 선택
3.14 ADSL-Multi-IP + Cable Modem
150
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
Interface eth0 line policy setup ?(y/n)[n]y◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth1) [] : eth1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth1 로 선택
Interface eth1 line policy setup ?(y/n)[n]y◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth0) [] : eth0
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,eth1) : eth0
◀─ HTTP Packet 은 eth0 interface 사용
(optional)FTP traffic from eth0 to (eth0,eth1) : eth1
◀─ FTP Packet 은 eth1 interface 사용
(optional)DNS traffic from eth0 to (eth0,eth1) : eth0
◀─ DNS Packet 은 eth0 interface 사용
(optional)TELNET traffic from eth0 to (eth0,eth1) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0,eth1) : eth1
◀─ MS stream(Video,Audio) traffic 은 eth1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0,eth1) : eth0
◀─ Real time stream(Video,Audio) traffic 은 eth0 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y
DHCP Client for “eth1” Start
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y
Complete
3.14 ADSL-Multi-IP + Cable Modem
151
TIMEII#
알아두면 편리한 추가 설정
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
3.15 ADSL-Multi-IP + ADSL-PPPoE
152
3.15. ADSL Multi-IP+ ADSL-PPPoE
3.15.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 구성합니다.
n 내부 망 연결은 eth0 의 Port1 과 Port2 를 사용합니다.
n 외부 망 연결을 위하여 ADSL Multi-IP 은 eth0 Port3, ADSL-PPPoE 은 Up-Link1 ppp1 을 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
Switching Hub 또는 PC
eth0
Port 3 ADSL Multi-IP 모뎀
ppp1 Up Link 1 ADSL-PPPoE
eth2 Up Link 2 사용하지 않음
주의 : Port 1~2 를 Hub 또는 Switch 에 연결할 경우 두 port 사이에 loop 가 생성되지 않도록 주의 합니다.
3.15 ADSL-Multi-IP + ADSL-PPPoE
153
IP 주소 할당
n ADSL Multi-IP 로 할당 받은 주소 중 사용되지 않는 1개를 eth0 에 할당합니다.
n ADSL Multi-IP 의 gateway 주소를 eth0 의 gateway address 로 입력합니다.
n 내부 장비(PC 등)들은 ADSL Multi-IP 에서 할당 받은 공인 IP 주소를 사용합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 에 설정한 주소로 변경하여 라우팅이 이루어지도록
합니다
n ppp1 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
n Multi-IP 공인 IP 주소의 부족으로 비공인 IP 주소 추가가 필요한 경우 4.19를 참고합니다.
종류 IP 주소 비고
ADSL Multi-IP 의 IP 범위 211.74.69.0 ~ 211.74.69.15 28bit subnet
ADSL Multi-IP 의 gateway 211.74.69.1 eth0 의 gateway
ipTIME-II IP 주소 (eth0) 211.74.69.14 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 211.74.69.2 ~ 211.74.69.13 PC gateway – 211.74.69.14
ADSL-PPPoE IP 주소 (ppp1) PPP 자동 할당
주의 : 위의 표에서 사용된 주소는 예를 위한 것이며 실제 주소는 사용자가 ISP 서비스 업체에서 할당 받은
주소를 사용합니다.
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ADSL Multi-IP 의 gateway 로 설정합니다.
n ftp,ms straming packet 은 ADSL 모뎀(ppp1)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다
NAT 및 Forwarding 의 결정
n ppp1 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1 를 이용한 외부 장비의 내부 망 접속은 불필요하므로 Forwarding 은 추가 설정하지 않습니다.
Line Policy 의 결정
n eth0 의 외부 망 연결 상태 감시는 168.126.63.1 에 대한 ping 을 검사하여 확인합니다.
n eth0 의 외부 망 연결에 문제를 확인한 경우 ppp1 으로 backup 합니다.
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 eth0 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.1, 168.126.63.2 은 한국 통신의 DNS server 주소입니다.
3.15 ADSL-Multi-IP + ADSL-PPPoE
154
3.15.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 211.74.69.14 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 28 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] : 211.74.69.1 ◀─ eth0 에 대한 gateway 입력
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
Enable interface eth2 ?(y/n) [n]n ◀─ eth2 interface 를 사용하지 않음
3.15 ADSL-Multi-IP + ADSL-PPPoE
155
(mandatory)select default gateway interface( eth0,ppp1) [] :eth0
Set default gateway interface eth0 ◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
Interface eth0 line policy setup ?(y/n)[n]y ◀─ eth0 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.1
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp1) [] : ppp1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp1 로 선택
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth0) [] : eth0
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될
Interface 를 eth0 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth0,ppp1) : eth0
◀─ HTTP Packet 은 eth0 interface 사용
(optional)FTP traffic from eth0 to (eth0,ppp1) : ppp1
◀─ FTP Packet 은 ppp1 interface 사용
(optional)DNS traffic from eth0 to (eth0,ppp1) : eth0
◀─ DNS Packet 은 eth0 interface 사용
(optional)TELNET traffic from eth0 to (eth0,ppp1) : eth0
◀─ TELNET Packet 은 eth0 interface 사용
(optional)MS stream traffic from eth0 to (eth0,ppp1) : ppp1
◀─ MS stream(Video,Audio) traffic 은 ppp1 interface 사용
(optional)Real time stream traffic from eth0 to (eth0,ppp1) : eth0
◀─ Real time stream(Video,Audio) traffic 은 eth0 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
3.15 ADSL-Multi-IP + ADSL-PPPoE
156
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망에 비공인 IP 주소 추가 방법은 4.19를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
3.16 ADSL-PPPoE + ADSL-PPPoE
157
3.16. ADSL-PPPoE+ ADSL-PPPoE
3.16.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port 3 를 사용합니다.
n 외부 망 연결을 위하여 첫번째 ADSL-PPPoE 는 Up-Link1 ppp1, 두번째 ADSL-PPPoE 는 Up-Link2
ppp2 를 이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
ppp1 Up Link 1 ADSL-PPPoE
ppp2 Up Link 2 ADSL-PPPoE
3.16 ADSL-PPPoE + ADSL-PPPoE
158
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n ppp1, ppp2 의 IP 주소 는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254 PC gateway – 10.1.1.1
ADSL-PPPoE (ppp1) PPP 자동 할당
ADSL-PPPoE (ppp2) PPP 자동 할당
주의 : 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
Default Gateway 및 Load Sharing 결정
n System default gateway 는 ADSL-PPPoE(ppp1)으로 설정합니다.
n ftp, ms streaming packet 은 ADSL-PPPoE (ppp2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n ppp1, ppp2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n ppp1, ppp2 를 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다.
Forwarding 설정은 Setup utility 에서 지원하지 않으므로 4.11참고하여 설정하면 편리합니다.
Line Policy 의 결정
n ppp1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n ppp1 의 외부 망 연결에 문제를 확인한 경우 ppp2 로 backup 합니다.
n ppp2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n ppp2 의 외부 망 연결에 문제를 확인한 경우 ppp1 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
참고 : 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.16 ADSL-PPPoE + ADSL-PPPoE
159
3.16.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하며 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe
◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet1 ◀─ pppoe 연결방식의 User ID 입력
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : pppoe ◀─ 연결방식을 pppoe(ADSL)로 선택
(mandatory)PPPoE user name [] : efmnet2 ◀─ pppoe 연결방식의 User ID 입력
3.16 ADSL-PPPoE + ADSL-PPPoE
160
(mandatory)PPPoE password [] : ***** ◀─ pppoe 연결방식의 Password 입력
(mandatory)select default gateway interface( ppp1,ppp2) [] :ppp1
Set default gateway interface eth1 ◀─ Main interface 를 ppp1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface ppp1
any <---> Interface ppp2
Linepolicy Setup(y/n)? [n] : y
Interface ppp1 line policy setup ?(y/n)[n]y ◀─ ppp1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(ppp2) [] : ppp2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp2 로 선택
Interface ppp2 line policy setup ?(y/n)[n]y ◀─ ppp2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth1) [] : ppp1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 ppp1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (ppp1,ppp2) : ppp1
◀─ HTTP Packet 은 ppp1 interface 사용
(optional)FTP traffic from eth0 to (ppp1,ppp2) : ppp2
◀─ FTP Packet 은 ppp2 interface 사용
(optional)DNS traffic from eth0 to (ppp1,ppp2) : ppp1
◀─ DNS Packet 은 ppp1 interface 사용
(optional)TELNET traffic from eth0 to (ppp1,ppp2) : ppp1
◀─ TELNET Packet 은 ppp1 interface 사용
(optional)MS stream traffic from eth0 to (ppp1,ppp2) : ppp2
◀─ MS stream(Video,Audio) traffic 은 ppp2 interface 사용
(optional)Real time stream traffic from eth0 to (ppp1,ppp2) : ppp1
◀─ Real time stream(Video,Audio) traffic 은 ppp1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
3.16 ADSL-PPPoE + ADSL-PPPoE
161
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n pppoe 회선의 연결 상태는 확인 방법은 4.8를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
n 내부 망에 비공인 IP 주소의 서버를 운용하는 경우 forwarding 설정 방법은 4.11를 참고합니다.
3.17 Cable Modem + Cable Modem
162
3.17. Cable Modem + Cable Modem
3.17.1. 망 구성
케이블 연결
n 케이블 연결은 아래 표와 같이 연결합니다.
n 내부 망 연결은 eth0 의 Port1, Port2, Port 3 를 사용합니다.
n 외부 망 연결을 위하여 첫번째 Cable 모뎀은 Up-Link1 eth1, 두번째 Cable 모뎀은 Up-Link2 eth2 를
이용합니다.
논리 인터페이스
물리 인터페이스
연결 장치 비고
Port 1
Port 2
eth0
Port 3
Switching Hub 또는 PC
eth1 Up Link 1 Cable 모뎀
eth2 Up Link 2 Cable 모뎀
3.17 Cable Modem + Cable Modem
163
IP 주소 할당
n 내부 망의 모든 장비는 임의의 비공인 IP 주소를 사용합니다.
n 임의로 할당한 비공인 IP 주소 중 1개를 eth0 에 할당합니다.
n 내부 장비(PC 등)들의 default gateway 를 eth0 의 주소로 설정하여 라우팅이 이루어지도록 합니다.
n eth1, eth2 의 IP 주소는 자동으로 할당되며 내부 망에서는 사용되지 않습니다.
종류 IP 주소 비고
비공인 IP 주소 범위 10.1.1.0 ~ 10.1.1.255 24bit subnet
ipTIME-II IP 주소 (eth0) 10.1.1.1 내부 장비(PC 등)의 gateway
사용자 PC 주소 범위 10.1.1.2 ~ 10.1.1.254 PC gateway – 10.1.1.1
Cable Modem IP 주소 (eth1) DHCP 자동 할당
Cable Modem IP 주소 (eth2) DHCP 자동 할당
주의 : 비공인 IP 주소는 RFC 1918 에 다음과 같이 정의되어 있습니다.
10.0.0.0 – 10.255.255.255 (10/8 prefix)
172.16.0.0 – 172.31.255.255 (172.16/12 prefix)
192.168.0.0 – 192.168.255.255 (192.168/16 prefix)
Default Gateway 및 Load Sharing 결정
n System default gateway 는 Cable 회선 (eth1)으로 설정합니다.
n ftp, ms streaming packet 은 Cable 회선 (eth2)으로 load sharing 합니다.
참고 : 두개의 초고속 인터넷을 사용하는 경우 L3 기반의 Load sharing 을 운용하는 것이 유용합니다. L3
기반의 load sharing 설정은 Setup utility 에서 지원하지 않으므로 4.12를 참고하여 설정하면 편리합니다.
NAT 및 Forwarding 의 결정
n eth1, eth2 를 이용한 내부 장비의 외부 망 접속을 위해서는 NAT 를 활성화합니다.
n eth1, eth2 를 이용한 외부 장비의 내부 망 접속이 필요한 경우 Forwarding 추가 설정이 필요합니다.
Forwarding 설정은 Setup utility 에서 지원하지 않으므로 4.11참고하여 설정하면 편리합니다.
Line Policy 의 결정
n eth1 의 외부 망 연결 상태 감시는 168.126.63.2 에 대한 ping 을 검사하여 확인합니다.
n eth1 의 외부 망 연결에 문제를 확인한 경우 eth2 로 backup 합니다.
n eth2 의 외부 망 연결 상태 감시는 210.94.0.7 에 대한 ping 을 검사하여 확인합니다.
n eth2 의 외부 망 연결에 문제를 확인한 경우 eth1 로 backup 합니다.
n Line policy 를 위하여 입력하는 ping 목적지 주소는 외부 망에 존재하는 well known server 를 이용하며
다른 인터페이스에 대하여 다른 IP 주소를 입력합니다.
3.17 Cable Modem + Cable Modem
164
참고 : 168.126.63.1, 168.126.63.2, 210.94.0.7 은 ISP 의 DNS server 주소입니다.
3.17.2. 장비 설정 방법
Setup 을 이용한 설정 방법
앞에서 설명된 망 구성은 아래와 같이 setup 을 이용하여 구성합니다.
Password:
Inactivity timeout : 5 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable ◀─ Enable Mode 로 전환
TIMEII# setup ◀─ setup utility 를 실행
Hostname[TIMEII] : TIMEII ◀─ Hostname 을 입력
Enable password[] : time ◀─ Password 를 입력
# Interface name summary -----------------------
# eth0 : Local lan interface
# eth1 : Wan interface
# ppp1 : PPP interface over eth1
# eth2 : Wan interface
# ppp2 : PPP interface over eth2
# Interface configuration
Enable interface eth0 ?(y/n) [n]y ◀─ eth0 interface 를 사용
(mandatory)IP address [] : 10.1.1.1 ◀─ eth0 의 IP 주소 입력
(mandatory)Subnet mask bit length[] : 24 ◀─ IP 주소에 대한 bit mask 입력
# Set gateway for uni-directional routing mode
(optional)Gateway [] :
Enable interface eth1 ?(y/n) [n]y ◀─ eth1 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
Enable interface eth2 ?(y/n) [n]y ◀─ eth2 interface 를 사용
Select Interface Type(Static,Pppoe,Dhcp) [] : dhcp
◀─ 연결방식을 dhcp(Cable)로 선택
3.17 Cable Modem + Cable Modem
165
(mandatory)select default gateway interface( eth1,eth2) [] :eth1
Set default gateway interface eth1
◀─ Main interface 를 eth1 으로 선택
NAT enable?(y/n)[n] : y ◀─ NAT 사용
#NAT will be configured automatically
any <---> Interface eth1
any <---> Interface eth2
Linepolicy Setup(y/n)? [n] : y
Interface eth1 line policy setup ?(y/n)[n]y ◀─ eth1 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 168.126.63.2
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface 1(eth2) [] : eth2
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth2 로 선택
Interface eth2 line policy setup ?(y/n)[n]y ◀─ eth2 의 Backup Line 설정 사용
(mandatory)ping destination ip address [] : 210.94.0.7
◀─ Ping test 할 IP 주소 입력
(mandatory)ping interval [1 secs] : 1 ◀─ Ping test 할 주기(초) 입력
(mandatory)ping max failure [5 secs] : 5 ◀─ Ping test 실패 최대 시간(초) 입력
(mandatory) backup interface (eth1) [] : eth1
◀─ 연결이 끊어졌을 때 첫번째로 Backup 될 Interface 를 eth1 로 선택
Loadshare Setup (y/n)? [n] : y ◀─ Loadshare 구성 사용
(optional)HTTP(WWW) traffic from eth0 to (eth1,eth2) : eth1
◀─ HTTP Packet 은 eth1 interface 사용
(optional)FTP traffic from eth0 to (eth1,eth2) : eth2
◀─ FTP Packet 은 eth2 interface 사용
(optional)DNS traffic from eth0 to (eth1,eth2) : eth1
◀─ DNS Packet 은 eth1 interface 사용
(optional)TELNET traffic from eth0 to (eth1,eth2) : eth1
◀─ TELNET Packet 은 eth1 interface 사용
(optional)MS stream traffic from eth0 to (eth1,eth2) : eth2
◀─ MS stream(Video,Audio) traffic 은 eth2 interface 사용
(optional)Real time stream traffic from eth0 to (eth1,eth2) : eth1
◀─ Real time stream(Video,Audio) traffic 은 eth1 interface 사용
Create default statistics rules ?(y/n)[n] : y ◀─ Statistics 정보 사용함
HTTP daemon on!!
Show configuration (y/n)?[y] n ◀─ ‘y’선택시 설정했던 모든 내용을 보여줌
3.17 Cable Modem + Cable Modem
166
Merge to running-config (y/n)?[n] y ◀─ 설정한 내용을 적용
DHCP Client for “eth1” Start
DHCP Client for “eth2” Start
HTTPD already running
Complete
Overwrite startup-config (y/n)?[n] y ◀─ 설정한 내용을 저장
Complete
TIMEII#
알아두면 편리한 추가 설정
n DHCP 의 IP 주소 할당 상태는 확인 방법은 4.7를 참고합니다.
n Line Policy 에 따른 회선 상태 확인 방법은 4.13를 참고합니다.
n 내부 망 IP 주소 자동 할당을 위한 DHCP server 설정 방법은 4.14를 참고합니다.
n 내부 망 IP 주소에 따른 L3 기반의 load sharing 설정 방법은 4.12를 참고합니다.
n 내부 망에 비공인 IP 주소의 서버를 운용하는 경우 forwarding 설정 방법은 4.11를 참고합니다.
167
제 4 장
CLI command
User’s Guide
4.1 Login Password 변경
168
4.1. Login Password 변경
n Login Password 는 Console, Telnet 을 통한 최초 시스템 접근 시 사용하는 암호입니다.
n Login Password 의 변경은 Enable Mode 의 password command 를 이용합니다.
n Login Password 를 분실한 경우 Boot mode 의 초기화 명령으로 Password 를 삭제합니다.
n 시스템의 초기 Password 는 없으며 Boot Mode 의 초기화 방법은 제 7 장을 참고합니다.
TIMEII# password
Enter current password: <- 현재 password (입력 화면에 표시되지 않음)
Enter new password: <- 새 password (입력 화면에 표시되지 않음)
Re-enter new password: <- 새 password (입력 화면에 표시되지 않음)
Password changed successfully
TIMEII#
4.2. Enable Mode Password 변경
n Enable Mode Password 는 Enable Mode 변경 시, Web Management login 시 사용하는 암호입니다.
n Enable Mode Password 의 변경은 Configure Mode 의 enable 명령을 이용합니다.
n Enable Mode Password 를 분실한 경우 Boot mode 의 초기화 명령으로 Password 를 삭제합니다.
n 시스템의 초기 Password 는 없으며 Boot Mode 의 초기화 방법은 제 7 장을 참고합니다.
TIMEII(config)# enable password test
TIMEII(config)# end
TIMEII# show running-config
Building configuration...
Current configuration:
hostname TIMEII
enable password test <- 암호화 되지 않은 상태로 password 가 저장됨
timeout 5
TIMEII(config)# enable secret test
TIMEII(config)# end
TIMEII# show running-config
Building configuration...
Current configuration:
hostname TIMEII
enable secret encrypt $1SoNol0Ye6Xk <- 암호화된 상태로 password 가 저장됨
timeout 5
4.3 S/W Upgrade 방법
169
4.3. S/W Upgrade 방법
n S/W upgrade 를 위해서는 TFTP 가 설치된 PC또는 Server 를 준비합니다.
n S/W image 는 www.iptime.co.kr/iptimeii에 접속하면 최근 version 을 down 받을 수 있습니다.
n TFTP server 에서 S/W image 를 시스템으로 download 받아 S/W upgrade 를 수행합니다.
n S/W upgrade 를 위한 명령어는 Enable Mode 의 imageget 명령을 사용합니다.
n S/W upgrade 는 Boot Mode 에서도 수행 할 수 있습니다. (6 장 참고)
참고 : TFTP server 프로그램은 www.download.com등의 Share Ware Site 를 이용하여 받을 수 있습니다.
TIMEII> enable
TIMEII# imageget 192.168.0.103 scchoi/timeii.bin <- imageget 실행
Verbose mode on.
mode set to octet
getting from 192.168.0.103:scchoi/timeii.bin to /dev/kbin [octet]
Received 2564096 bytes
Image upgrade completed. System reload after 3 seconds
Restarting system.
BOOT MONITOR FOR LOAD SHARING ROUTER
Copyright (C) 2002 EFM Networks
Press ESC to enter BOOT MONITOR
Local Boot started
Uncompressing image....................................... done
booting the kernel.
Routing control daemon started!!
Apply default policy!!
Apply startup system-config
REAL OPEN
HTTPD Start
Password:
4.4 System Time 설정 방법
170
4.4. System Time 설정 방법
n Configure mode 의 time 명령을 이용하면 장비의 시간을 설정할 수 있습니다.
n 수동 설정을 위해서는 manual option 을 이용합니다.
n 시스템 시간 확인은 “show time”, 시스템 running time 은 “show time-up”명령으로 확인합니다.
TIMEII# configure terminal
TIMEII(config)# show time-up <- 시스템 running time 확인
00 day, 00 hour, 14 min, 23sec
TIMEII(config)# timeset manual 2002 4 2 20 59 30 <- Manual 시간 설정
TIMEII(config)# show time
Tue Apr 2 21:00:08 2002
TIMEII(config)#
n 자동 설정은 remote option 과 time server 의 IP 주소와 표준 시간대와의 차이 값을 입력합니다.
n 한국의 경우 표준 시간대와의 차이가 + 540 분이며 time server 의 IP 주소는 아래 표를 참고합니다.
n TIME 서버 설정은 최대 5개까지 가능합니다.
서버 DNS 이름
IP 주소 소재지
time-a.timefreq.bldrdoc.gov
132.163.4.101-103 NIST, Boulder, Colorado
Utcnist.colorado.edu
128.138.140.44 University of Colorado, Boulder
time.nist.gov
192.43.244.18 NCAR, Boulder, Colorado
time-nw.nist.gov
131.107.1.10 Microsoft, Redmond, Washington
nist1.datum.com
63.149.208.50 Datum, San Jose, California
nist1.dc.glassey.com
216.200.93.8 Abovenet, Virginia
nist1.ny.glassey.com
208.184.49.9 Abovenet, New York City
nist1.sj.glassey.com
207.126.103.204 Abovenet, San Jose, California
nist1.aol-ca.truetime.com
207.200.81.113
TrueTime, AOL facility, Sunnyvale,
California
nist1.aol-va.truetime.com
205.188.185.33 TrueTime, AOL facility, Virginia
TIMEII# configure terminal
TIMEII(config)# show time
Thu Jan 1 00:04:02 1970
TIMEII(config)# timeset remote 128.138.140.44 + 540 periodic-update 60
<- Remote 시간 설정, 60 분마다 갱신
TIMEII(config)# show time
Thu Mar 28 09:13:41 2002
TIMEII(config)#
4.5 Configuration DB 관리
171
4.5. Configuration DB 관리
Configuration 내용 보기
n Running configuration DB 는 현재 시스템의 설정 상태입니다.
n Configure mode 에서 수정하거나 추가한 모든 설정 내용은 running configuration 에 저장됩니다.
n Enable mode 에서 “show running-config” 명령을 수행하면 현재 시스템의 설정 상태를 표시합니다.
n 구분자 “!”의 의미는 configuration mode 로의 전환을 의미합니다
Password:
Inactivity timeout : 60 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable
TIMEII# show running-config <- Running-Config 보기 명령
Building configuration...
Current configuration:
hostname TIMEII
timeout 60
!
timeset remote 129.6.15.28 + 540 periodic-update 60
!
interface lo
ip address 127.0.0.1/24
no shutdown
sendredirect
!
interface eth0
ip address 192.168.0.22/24
no shutdown
no sendredirect
ip route default 192.168.0.1
. . . 중간 생략 . . .
!
!
httpd 80
!
snmp
syslocation here
syscontact root@localhost
rocommunity public
rwcommunity public
trapcommunity public
!
TIMEII#
4.5 Configuration DB 관리
172
n Startup configuration DB 는 장비가 booting 될 때 수행되는 설정 내용입니다.
n 초기 설정 완료 후 running config 를 startup config 로 저장하여 이후 booting 시 이전 설정을 유지합니다.
n Enable mode 에서 “show startup-config” 명령을 수행하면 저장된 startup configuration 내용을
표시합니다.
Password:
Inactivity timeout : 60 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable
TIMEII# show starup-config <- Startup-Config 보기 명령
hostname TIMEII
timeout 60
!
!
interface lo
ip address 127.0.0.1/24
!
interface eth0
ip address 192.168.0.22/24
no sendredirect
no shutdown
!
interface eth2
ip address 20.1.1.1/24
nat defaultsnateth2 0 any any any to masquerade
no shutdown
!
ip route default 192.168.0.1
!
stat eth0_in 0 eth0 any any any any 96 360
stat eth0_out 0 any eth0 any any any 96 360
stat eth2_in 0 eth2 any any any any 96 360
stat eth2_out 0 any eth2 any any any 96 360
!
httpd
timeset remote 129.6.15.28 + 540 periodic-update 60
!
TIMEII#
4.5 Configuration DB 관리
173
Configuration DB 의 초기화
n Startup configuration 을 공장 기본 값으로 설정하고 reboot 하면 configuration 이 초기화됩니다.
n Startup configuration 의 공장 기본 값 설정은 Enable mode 의 “default memory”, 또는 “configure
factory” 명령을 이용합니다.
<default memory Example>
TIMEII# default memory <- startup DB 초기화
Set configuration flash to default
System will be reloaded automatically:Confirm(y/n)y
Default CFG file
reload system
Restarting system.
BOOT MONITOR FOR LOAD SHARING ROUTER
Copyright (C) 2002 EFM Networks
Press ESC to enter BOOT MONITOR
Local Boot started
Uncompressing image....................................... done
booting the kernel.
Routing control daemon started!!
Apply default policy!!
Apply startup system-config
REAL OPEN
HTTPD Start
Password:
Inactivity timeout : 20 min
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable
TIMEII# show startup-config <- startup DB 초기화 확인
hostname TIMEII
timeout 20
!
!
interface lo
ip address 127.0.0.1/24
!
interface eth0
ip address 192.168.100.1/24
!
httpd
!
TIMEII#
4.5 Configuration DB 관리
174
<configure factory Example>
TIMEII# configure factory <- Factory default
Merge factory-default to running-config
and update startup-config : Confirm(y/n)y
HTTPD already running
Timeout :20 minutes
TIMEII# show startup-config <- startup DB 확인
hostname TIMEII
timeout 20
!
!
interface lo
ip address 127.0.0.1/24
!
interface eth0
ip address 192.168.100.1/24
!
httpd
!
TIMEII#
참고 :
1. “default memory” 명령을 이용하면 시스템 설정 내용 이외에 login password 와 enable password 가
전부 삭제되며 “configure factory” 명령을 이용하면 enable password 만 삭제됩니다.
2. “default memory” 수행후에는 자동적으로 시스템이 재시작됩니다.
Configuration DB 의 memory 저장
n Enable mode 의 “write memory” 명령은 running config 설정을 startup config 로 저장합니다.
n Startup config 에 저장된 설정 내용은 매 booting 시 적용되어 전원 OFF 시에도 설정을 유지합니다.
TIMEII# write memory <- running config 를 startup DB 로 저장
Building Configuration...
[OK]
TIMEII#
4.5 Configuration DB 관리
175
Configuration DB 의 network 저장
n Enable mode 의 “write network” 명령은 running config 설정을 지정된 TFTP server 에 파일로
저장합니다.
n 파일로 저장된 configuration 정보는 backup 의 목적 또는 다른 시스템의 설정 변경에 사용할 수
있습니다.
TIMEII# write network 192.168.0.3 timeii <- running config DB 를 tftp server 에 저장
Building Configuration...
[OK]
Write to network : Remote-host: 192.168.0.3 Filename: timeii
Verbose mode on.
mode set to octet
putting /etc/timeii.config to 192.168.0.3:timeii [octet]
Sent 785 bytes
TIMEII#
Network 으로부터 Configuration DB 설정 복구
n Enable mode 의 “configure network” 명령은 TFTP server 에 파일로 저장된 configuration 을 복원합니다.
n 복원된 configuration 은 시스템 설정에 적용되므로 running config 또한 자동 추가됩니다.
TIMEII# configure network 192.168.0.3 timeii <- tftp server 로부터 설정
Merge network-config to running-config : Confirm(y/n)y
Verbose mode on.
mode set to octet
getting from 192.168.0.3:timeii to /etc/temp.cfg [octet]
Received 785 bytes
DHCP Server Start
HTTPD already running
Timeout :60 minutes
TIMEII#
4.6 Static 인터페이스 설정
176
4.6. Static 인터페이스 설정
인터페이스 주소의 입력
n 인터페이스의 Static IP 주소는 eth0, eth1, eth2 의 config-if mode 에서 설정합니다.
n IP 주소의 설정은 ip 명령어를 이용 “ip address A.B.C.D/M”과 같이 입력하여 설정합니다.
n IP 주소를 입력하면 인터페이스 UP 을 위한 “no shutdown” 명령이 자동 수행되어 활성화됩니다.
n 인터페이스에 설정한 IP 주소는 “write memory”명령으로 저장할 수 있습니다.
n linepolicy 가 동작중인 상태에서는 IP 주소를 설정/삭제 할 수 없습니다.
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 10.1.1.2/24 <- IP 주소 설정
TIMEII(config-if)# show
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00-08-9f-22-31-22
inet 192.168.0.20/24 broadcast 192.168.0.255
inet 10.1.1.2/24 broadcast 10.1.1.255 <- IP 주소 추가 확인
input packets 1907, bytes 301011, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 433, bytes 41772, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII(config-if)# end
TIMEII# write memory
Building Configuration...
[OK]
TIMEII#
Network 주소의 갱신
n IP 주소 입력 시 subnet mask도 입력되므로 인터페이스 network 주소도 같이 설정됩니다.
n 입력된 Network 주소는 Routing Table 에 자동 갱신되며 “show ip route” 명령으로 확인할 수 있습니다.
TIMEII# show ip route <- Routing Table 확인 명령
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 10.1.1.0/24 is directly connected, eth0 <- 추가 입력된 Network routing 확인
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.100.0/24 is directly connected, eth0
TIMEII#
4.6 Static 인터페이스 설정
177
인터페이스 주소의 삭제
n “no ip address A.B.C.D/M”을 입력하면 설정한 IP 주소 및 Network 주소가 해제됩니다.
Intelligent Integrated SHELL
Copyright 2002- EFM networks
TIMEII> enable
TIMEII# show interface eth0
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00-08-9f-11-11-22
inet 192.168.100.1/24 broadcast 192.168.100.255 <- 삭제할 IP 주소
inet 10.1.1.2/24 broadcast 10.1.1.255
input packets 82351, bytes 17236902, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# no ip address 192.168.100.1/24 <- IP 주소 삭제 명령
TIMEII(config-if)# end
TIMEII# show interface eth0
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00-08-9f-11-11-22
inet 10.1.1.2/24 broadcast 10.1.1.255 <- IP 주소 삭제 확인
input packets 82378, bytes 17242084, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
4.6 Static 인터페이스 설정
178
다중 IP 주소의 입력
n 하나의 인터페이스에 다수 개의 IP 주소를 설정할 수 있습니다.
TIMEII# show interface eth0
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00-08-9f-11-11-22
inet 10.1.1.2/24 broadcast 10.1.1.255
input packets 82378, bytes 17242084, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 11.1.1.2/24 <- 다중 IP 주소 입력
TIMEII(config-if)# end
TIMEII# show interface eth0
Interface eth0
index 2 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST>
HWaddr: 00-08-9f-11-11-22
inet 10.1.1.2/24 broadcast 10.1.1.255
inet 11.1.1.2/24 broadcast 11.1.1.255 <- 다중 IP 주소 확인
input packets 82687, bytes 17302781, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
4.8 PPP 인터페이스 설정
179
4.7. DHCP 인터페이스 설정
DHCP 주소 설정
n 인터페이스의 DHCP IP 주소는 eth0, eth1, eth2 의 config-if mode 에서 설정합니다.
n 외부 DHCP server 에 연결된 인터페이스에서 IP 주소 자동 할당을 위한 설정 방법입니다.
n DHCP IP 주소의 설정은 ip 명령어를 이용 “ip address dhcp"를 입력 설정합니다.
n 명령어 입력 후 인터페이스는 UP 되며 DHCP client 가 기동 됩니다.
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <BROADCAST,MULTICAST>
HWaddr: 00-08-9f-11-11-23
input packets 0, bytes 0, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 0, bytes 0, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII# configure terminal
TIMEII(config)# interface eth1
TIMEII(config-if)# ip address dhcp <- DHCP client 로 IP 주소 설정
DHCP Client for "eth1" Start
TIMEII(config-if)# end
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <UP,BROADCAST,RUNNING>
HWaddr: 00-08-9f-11-11-23
inet dhcp-client trying <- DHCP trying 확인
input packets 0, bytes 0, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 1, bytes 342, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
4.7 DHCP 인터페이스 설정
180
IP 할당과 Network 주소 갱신
n 인터페이스의 실제 IP 주소는 DHCP sever 로부터 IP 주소를 할당 받은 후 설정됩니다.
n 주소 설정 시 IP 주소와 subnet mask로 만들어지는 network 주소는 Routing Table 에 추가됩니다.
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <UP,BROADCAST,RUNNING>
HWaddr: 00-08-9f-11-11-23
inet dhcp-client trying <- DHCP trying 확인
input packets 16, bytes 4690, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 48, bytes 16416, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
. . . DHCP 할당 시간 대기 . . .
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <UP,BROADCAST,NOTRAILERS,RUNNING>
HWaddr: 00-08-9f-11-11-23
inet 211.0.0.100/24(dhcp) broadcast 211.0.0.255 gateway 211.0.0.1
<- DCHP IP 할당 확인
input packets 21, bytes 5574, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 50, bytes 17100, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII# show ip route
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 10.1.1.0/24 is directly connected, eth0
C>* 11.1.1.0/24 is directly connected, eth0
C>* 127.0.0.0/24 is directly connected, lo
C>* 211.0.0.0/24 is directly connected, eth1 <- Routing Table 추가 확인
TIMEII#
4.7 DHCP 인터페이스 설정
181
DHCP client 의 해제
n “no ip address dhcp" 명령을 실행하면 DHCP client 가 해제되며 할당된 IP 는 반환됩니다.
TIMEII(config-if)# no ip address dhcp <- DHCP client 헤제
DHCP Client for "eth1" Stop
TIMEII(config-if)# end
TIMEII# show ip route
Codes: C - connected, S - static, , D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 10.1.1.0/24 is directly connected, eth0
C>* 11.1.1.0/24 is directly connected, eth0
C>* 127.0.0.0/24 is directly connected, lo <- Routing Table 해제 확인
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <UP,BROADCAST,NOTRAILERS,RUNNING>
HWaddr: 00-08-9f-11-11-23 <- IP 주소 해제 확인
input packets 26, bytes 6458, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 54, bytes 18468, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
4.8 PPP 인터페이스 설정
182
4.8. PPP 인터페이스 설정
PPP 설정을 위한 option
n ADSL 과 같이 PPPoE 에 연결된 인터페이스의 설정 방법입니다.
n PPP 인터페이스는 ppp1, ppp2 의 config-ppp-if mode 에서 설정합니다.
n PPP 인터페이스는 Ethernet 인터페이스와 ppp1-eth1, ppp2-eth2 와 같이 대응됩니다.
n PPP 인터페이스를 활성화 시키기 위해서는 해당 Ethernet 인터페이스를 활성화하여야 합니다.
<표 : PPP 의 Option 의 요약>
Option 사용 방법 기능 설명 Default 값
authconfig authconfig i.d. passwd
PPP 인증을 위한 사용자 계정과 암호
입력
i.d. 없음
password 없음
lcpoption lcpoption int. fail.
PPP 동작 확인을 위한 lcp 의 확인 간격
및 PPP fail 한계 값의 설정
Int. = 5 sec
Fail = 10
mru mru <1-65535>
최대 수신 Unit 값 설정
PPPoE 의 경우 1492 이하의 값 사용
mru 1492
mtu mtu <1-65535>
최대 송신 Unit 값 설정
PPPoE 의 경우 1492 이하의 값 사용
mtu 1492
4.8 PPP 인터페이스 설정
183
PPP session 시작과 연결 확인
n PPP 인터페이스 활성화를 위해서는 authconfig, lcpoption, mru, mtu 등의 option 을 설정합니다.
n PPP option 의 설정 완료한 후 “no shutdown” 명령을 입력하면 PPP negotiation 이 시작됩니다.
n PPP 의 연결 상태는 “enable mode”의 “show interface” 명령과 “show pppoe” 명령으로 확인합니다.
n “show interface pppx”는 개괄적인 정보를 “show pppoe pppx”는 연결에 대한 자세한 정보를 표시합니다.
TIMEII(config)# interface eth2 <- ppp2 대응 eth2 인터페이스 활성화
TIMEII(config-if)# no shutdown
TIMEII(config-if)# quit
TIMEII(config)# interface ppp2
TIMEII(config-ppp-if)# show
Interface ppp2
index -1 pppoe Stopped
TIMEII(config-ppp-if)# authconfig coolefm **** <- autoconfig option 입력
TIMEII(config-ppp-if)# no shutdown <- ppp2 인터페이스 활성화
Connect: ppp2 <--> eth2 <- PPP 연결 완료 메시지
ppp2 interface up
TIMEII(config-ppp-if)# end
TIMEII# show interface ppp2 <- 인터페이스 정보 확인
Interface ppp2
index 5 metric 1 mtu 1492 <UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>
inet 61.77.227.55/32 pointopoint 61.77.227.1 gateway ppp2
input packets 3, bytes 114, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 3, bytes 54, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII# show pppoe <- 전체 PPP 상태 보기
interface-name conn-status session-id peer-mac-address r-count
ppp1( eth1) Stopped 00000000 00-00-00-00-00-00 1
ppp2( eth2) Connected 00005956 00-02-3b-00-7d-79 2
TIMEII# show pppoe ppp2 <- 개별 PPP 상세 option 보기
ppp2(eth2) Username coolefm Password **** Status Connected
Defaultroute option : Off
MTU : 1492
MRU : 1492
IPCP : On
LCP echo interval : 5
LCP echo failure : 10
Local static IP : Off
Remote static IP : Off
TIMEII#
4.8 PPP 인터페이스 설정
184
IP 주소의 수동 할당
n PPP option 중 ip (remote|local) option 을 설정하여 IP 주소를 직접 설정할 수 있습니다.
TIMEII(config-ppp-if)# ip remote 10.1.1.1 <- PPP remote peer IP 주소 지정
TIMEII(config-ppp-if)# ip local 10.1.1.2 <- PPP local peer IP 주소 지정
TIMEII(config-ppp-if)# end
TIMEII# show pppoe ppp2 <- 개별 PPP 상세 option 보기
ppp2(eth2) Username efm Password Status Stopped
Defaultroute option : Off
MTU : 1492
MRU : 1492
IPCP : On
LCP echo interval : 5
LCP echo failure : 10
Local static IP : 10.1.1.2 <- 주소 지정 내용 확인
Remote static IP : 10.1.1.1
TIMEII#
PPP 연결의 해제
n “shutdown" 명령을 실행하면 PPP 연결이 해제됩니다.
TIMEII(config)# interface ppp2
TIMEII(config-ppp-if)# shutdown <- PPP 연결 해제
TIMEII(config-ppp-if)# show
Interface ppp2
index -1 pppoe Stopped
TIMEII(config-ppp-if)#
4.9 Routing Table 과 Default Gateway 설정
185
4.9. Routing Table 과 Default Gateway 설정
고정 IP 인터페이스로 System Default Gateway 설정
n Default gateway 를 위한 Routing Entry 는 “ip route default A.B.C.D”과 같이 입력하여 설정합니다.
TIMEII# show ip route <- 전체 Routing Table 내용 보기
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 127.0.0.0/24 is directly connected, lo <- system default loop back
C>* 192.168.0.0/24 is directly connected, eth0 <- 인터페이스 IP default entry
C>* 192.168.100.0/24 is directly connected, eth0 <- factory test entry
TIMEII(config)# ip route default 192.168.0.1 <- default gateway 등록
TIMEII(config)# end
TIMEII# show ip route <- 전체 Routing Table 내용 보기
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.0.0/24 is directly connected, eth0
C>* 192.168.100.0/24 is directly connected, eth0
S>* default via 192.168.0.1, eth0 <- 추가된 default gateway
TIMEII#
참고 : Routing Entry 의 구분
Code 의미 Code
의미
C
Connected
IP 주소 등록으로 자동 생성된 Entry
S
Static
사용자가 직접 입력한 Static Entry
D
DHCP Static
DHCP 에 의해 할당된 Static Entry
P
PPP Static
PPP 에 의해 할당된 Static Entry
>
Selected route
Valid Routing Entry 표시자
*
FIB (Forward Information Base) route
현재 Routing 에서 사용되는 Entry
4.9 Routing Table과 Default Gateway 설정
186
PPP 인터페이스로 System Default Gateway 설정
n Default gateway 를 위한 Routing Entry 는 “ip route default pppx”와 같이 입력하여 설정합니다.
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm ******
TIMEII(config-ppp-if)# no shutdown <- PPP 인터페이스 기동
TIMEII(config-ppp-if)# exit
TIMEII(config)# ip route default ppp1 <- default gateway 등록
TIMEII(config)# end
Connect: ppp1 <--> eth1
ppp1 interface up
TIMEII# show ip route
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.100.0/24 is directly connected, eth0
C>* 211.55.111.1/32 is directly connected, ppp1
P>* default is directly connected, ppp2 <- 추가된 default gateway
DHCP 인터페이스로 System Default Gateway 설정
n Default gateway 를 위한 Routing Entry 는 “ip route default eth1 dhcp”와 같이 입력하여 설정합니다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth1
TIMEII(config-if)# ip address dhcp <- DHCP 기동
DHCP Client for "eth1" Start
TIMEII(config-if)# exit
TIMEII(config) ip route default eth1 dhcp
TIMEII(config) end
TIMEII# show ip route
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.100.0/24 is directly connected, eth0
C>* 211.0.0.0/24 is directly connected, eth1
D>* default via 211.0.0.1, eth1 <- 추가된 default gateway
4.9 Routing Table과 Default Gateway 설정
187
인터페이스 별 Gateway 설정
n Load sharing 과 Line Policy 의 운용에는 활성화된 인터페이스의 gateway 설정이 필요합니다.
n Static IP 인터페이스의 경우 gateway 명령어를 통해 설정합니다.
TIMEII(config)# interface eth1
TIMEII(config-if)# ip address 200.1.1.2/24 <- 인터페이스 IP 설정
TIMEII(config-if)# gateway 200.1.1.1 <- Gateway 추가
TIMEII(config)# end
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <UP,BROADCAST,NOTRAILERS,RUNNING>
HWaddr: 00-08-9f-11-11-23
inet 211.1.1.2/24 broadcast 211.1.1.255 gateway 211.1.1.1 <- Gatway 추가 확인
input packets 26, bytes 6458, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 54, bytes 18468, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
n PPP 인터페이스는 PPP 연결 시 자동으로 인터페이스 gateway 를 설정합니다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth1
TIMEII(config-if)# no shutdown <- ppp1 대응 eth1 활성화
TIMEII(config-if)# quit
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm ****
TIMEII(config-ppp-if)# no shutdown <- ppp1 인터페이스 활성화
TIMEII(config-ppp-if)#
Connect: ppp1 <--> eth1
ppp1 interface up <- ppp1 연결 확인
TIMEII(config-ppp-if)# end
TIMEII# show interface ppp1
Interface ppp2
index 5 metric 1 mtu 1492 <UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>
inet 61.77.227.55/32 pointopoint 61.77.227.1 gateway ppp1 <- Gatway 추가 확인
input packets 3, bytes 114, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 3, bytes 54, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
4.9 Routing Table과 Default Gateway 설정
188
n DHCP 인터페이스는 DHCP 할당 시 자동으로 인터페이스 gateway 를 설정합니다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth1
TIMEII(config-if)# ip address dhcp <- DHCP 활성화
DHCP Client for "eth1" Start
TIMEII(config-if)# end
TIMEII# show interface eth1
Interface eth1
index 3 metric 1 mtu 1500 <UP,BROADCAST,NOTRAILERS,RUNNING>
HWaddr: 00-08-9f-11-11-23
inet 211.0.0.2/24(dhcp) broadcast 211.0.0.255 gateway 211.0.0.1 <- Gatway 추가 확인
input packets 26, bytes 6458, dropped 0, multicast packets 0
input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0
output packets 54, bytes 18468, dropped 0
output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0
collisions 0
TIMEII#
Static Routing Entry 의 등록 및 삭제
n Static 라우팅 entry 는 “ip route” 명령으로 등록합니다.
n Static 라우팅 entry 는 “no ip route” 명령으로 삭제합니다.
TIMEII(config)# ip route 150.1.1.1/24 200.1.1.2 <- Entry 등록
TIMEII(config)# end
TIMEII# show ip route
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 127.0.0.0/24 is directly connected, lo
S>* 150.1.1.0/24 [1/0] via 200.1.1.2, eth1 <- Entry 등록 확인
C>* 192.168.100.0/24 is directly connected, eth0
C>* 200.1.1.0/24 is directly connected, eth1
TIMEII# configure terminal
TIMEII(config)# no ip route 150.1.1.1/24 200.1.1.2 <- Entry 삭제
TIMEII(config)# end
TIMEII# show ip route
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.100.0/24 is directly connected, eth0
C>* 200.1.1.0/24 is directly connected, eth1 <- Entry 삭제 확인
TIMEII#
4.10 NAT Rule 설정
189
4.10. NAT Rule 설정
NAT Rule
n NAT rule 은 packet 이 외부로 송신되는 인터페이스에 적용합니다.
n NAT rule 은 해당 인터페이스의 config-if 또는 config-ppp-if mode 에서 설정합니다.
n NAT rule 은 송신 packet 의 분류 규칙과 송신 시 사용되는 대표 IP 주소의 지정 규칙으로 구성됩니다.
All Packet NAT 예제
아래 예제는 eth2 에서 송신되는 모든 packet 을 eth2 의 대표 IP 주소인 200.1.1.2 로 변경한 뒤 외부 망과
통신하도록 하는 예제이다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# ip address 200.1.1.2/24 <- IP 설정
TIMEII(config-if)# nat nat_test 0 any any any to 200.1.1.2 <- NAT 설정
TIMEII(config-if)#
Masquerade Option
PPP 인터페이스나 DHCP 로 설정된 인터페이스에서 NAT 를 설정하는 경우 실제 인터페이스의 IP 주소를
확인할 수 없습니다. Nat rule 의 대표 IP 주소 대신 masquerade option 을 이용하면 실제 IP 주소가 할당된
이후 그 IP 주소를 이용하여 nat 를 진행합니다. Static IP 주소를 입력한 경우 masquerade option 을 이용하면
인터페이스에 설정된 Static IP 주소를 nat 대표 IP 주소로 사용합니다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# ip address 200.1.1.2/24 <- IP 설정
TIMEII(config-if)# nat nat_test 0 any any any to masquerade <- NAT 설정
TIMEII(config-if)#
nat WORD <0-512> <src. IP address> <dest. IP address> <protocol type> <src. port> <dest. port> to <NAT IP address | masquerade >
Outgoing IP address
L4 Filtering Rule
L3 Filtering Rule
Rule
Name & Priority
4.10 NAT Rule 설정
190
NAT Rule의 우선 순위
n NAT rule 입력 시 priority 값을 다르게 하여 우선 순위 설정을 할 수 있습니다.
n priority 값을 “0”으로 입력하면 가장 낮은 우선 순위가 부여되며 “1”이 가장 높은 우선 순위를 의미합니다.
아래 예제는 eth2 인터페이스로 라우팅 되는 packet 중 http packet 은 200.1.1.3 의 대표 IP 로 NAT 하며
이외의 packet 은 200.1.1.2 의 대표 IP 로 NAT 를 수행하는 예제입니다. Rule 입력 시 http packet 의 NAT
rule 에 높은 우선 순위를 할당합니다.
TIMEII> enable <- config-if mode 변경
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# show nat <- 기 입력된 rule 확인 (없음)
Priority Rule name
TIMEII(config-if)# nat all_nat 0 any any any to 200.1.1.2
TIMEII(config-if)# nat http_nat 1 any any tcp any http to 200.1.1.3
↑ http_nat, all_nat 의 2 개 NAT rule 입력, http_nat 가 상위 우선 순위
TIMEII(config-if)# show nat <- 입력된 NAT rule 보기
Priority Rule name
1 http_nat <- http_nat rule 이 상위 우선 순위
2 all_nat
TIMEII(config-if)#
4.10 NAT Rule 설정
191
NAT Rule의 확인
n Enable mode 의 “show nat <IFNAME>” 명령으로 지정한 인터페이스에 설정된 nat rule 을 확인합니다.
n Enable mode 의 “show nat <IFNAME> <RULENAME>” 명령으로 지정된 rule 의 상세 내용을 확인합니다.
TIMEII# show nat eth2 <-eth2 의 전체 NAT rule 보기
Priority Rule name
1 http_nat
2 all_nat
TIMEII# show nat eth2 http_nat <- http_nat rule 의 상세 내역 보기
NAT rule name : http_nat
>> Filtering rule
egress interface <eth2>
source ip <any>
destination ip <any>
protocol <tcp>
src port <any>
dst port <http>
>> Source to forward rule
source ip <200.1.1.3>
TIMEII#
NAT 의 해제
n Nat 의 해제는 “no nat rule-name” 명령을 이용합니다.
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# show nat
Priority Rule name
1 http_nat
2 all_nat
TIMEII(config-if)# no nat http_nat <- http_nat rule 삭제
TIMEII(config-if)# show nat <- rule 삭제 확인
Priority Rule name
1 all_nat
TIMEII(config-if)#
알아두면 편리한 Rule 입력 방법
n NAT 명령 입력 시 <?> key 를 누르면 현재 입력 하여야 할 항목의 도움말이 표시됩니다.
4.12 Load Sharing 설정
192
4.11. Forwarding Rule 설정
Forwarding Rule
n Forwarding rule 은 packet 이 외부로부터 수신되는 인터페이스에 적용합니다.
n Forwarding rule 은 해당 인터페이스의 config-if 또는 config-ppp-if mode 에서 설정합니다.
n Forwarding rule 은 수신 packet 의 분류 규칙과 수신 변환 IP 주소의 지정 규칙으로 구성됩니다.
Forwarding 예제
아래 예제는 eth2 의 인터페이스로 서버 접속을 시도하는 모든 packet 을 내부 IP 주소인 100.1.1.100 으로
전달하는 예제이다. 즉 외부로부터 시도되는 모든 종류의 서버 접속을 내부 망의 100.1.1.100 을 전달하는
예제이다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# forward all_to_100 0 any any any to 100.1.1.100
TIMEII(config-if)#
forward
WORD <0-512> <src. IP address> <dest. IP address> <protocol > <src. port> <dest. port> to <Int. IP address> <Int. port Number>
L4 Filtering Rule
L3 Filtering Rule
Rule
Name & Priority
Int. IP & port number
4.12 Load Sharing 설정
193
Forward Rule의 우선 순위
n Forward rule 입력 시 priority 값을 다르게 하여 우선 순위 설정을 할 수 있습니다.
n priority 값을 “0”으로 입력하면 가장 낮은 우선 순위가 부여되며 “1”이 가장 높은 우선 순위를 의미합니다.
아래 예제는 eth2 인터페이스로 수신되는 packet 중 http packet 은 내부망의 100.1.1.200 서버에 전달하며
이외의 packet 은 100.1.1.100 의 대표 서버로 전달하는 예제입니다. Rule 입력 시 http packet 의 Forward
rule 에 높은 우선 순위를 할당합니다.
TIMEII> enable <- config-if mode 변경
TIMEII# configure terminal
TIMEII(config)# interface eth2
TIMEII(config-if)# show forward <- 기 입력된 rule 확인 (없음)
Priority Rule name
TIMEII(config-if)# forward fwrd_all 0 any any any to 100.1.1.100
TIMEII(config-if)# forward fwrd_http 1 any any tcp any http to 100.1.1.200
↑ fwrd_http, fwrd_all 의 2 개 forward rule 입력, fwrd_http 가 상위 우선 순위
TIMEII(config-if)# show forward <- 입력된 Forward rule 보기
Priority Rule name
1 fwrd_http <- fwrd_http rule 이 상위 우선 순위
2 fwrd_all
TIMEII(config-if)#
4.12 Load Sharing 설정
194
Forward Rule의 확인
n Enable mode 의 “show forward <IFNAME>” 명령으로 지정한 인터페이스의 forward rule 을 확인합니다.
n Enable mode 의 “show forward <IFNAME> <RULENAME>” 명령으로 rule 의 상세 내용을 확인합니다.
TIMEII# show forward eth2 <-eth2 의 전체 forward rule 보기
Priority Rule name
1 fwrd_http
2 fwrd_all
TIMEII# show forward eth2 fwrd_http <- fwrd_http rule 의 상세 내역 보기
Port forwarding rule name : fwrd_http
>> Filtering rule
ingress interface <eth2>
source ip <any>
destination ip <any>
protocol <tcp>
src port <any>
dst port <http>
>> Forwarding destination rule
destination ip <100.1.1.200>
TIMEII#
Forwarding 의 해제
n Forwarding 의 해제는 “no forward rule-name” 명령을 이용합니다.
TIMEII(config)# interface eth2
TIMEII(config-if)# show forward
Priority Rule name
1 fwrd_http
2 fwrd_all
TIMEII(config-if)# no forward fwrd_http <- fwrd_http rule 삭제
TIMEII(config-if)# show forward <- rule 삭제 확인
Priority Rule name
1 fwrd_all
TIMEII(config-if)#
알아두면 편리한 Rule 입력 방법
n Forward 명령 입력 시 <?> key 를 누르면 현재 입력 하여야 할 항목의 도움말이 표시됩니다.
4.12 Load Sharing 설정
195
4.12. Load Sharing 설정
Load Sharing 과 인터페이스 gateway
n Load sharing 설정시 outgoing 인터페이스가 static 인터페이스인 경우에는 해당 인터페이스에 gateway 를
설정합니다.
n Load sharing 은 수신 인터페이스의 config-if 또는 config-ppp-if mode 에서 loadshare 명령으로
설정합니다.
Load Sharing Rule
n Load sharing rule 은 packet 이 내부로부터 수신되는 인터페이스에 적용합니다.
n Load sharing rule 은 해당 인터페이스의 config-if 또는 config-ppp-if mode 에서 설정합니다.
n Load sharing rule 은 수신 packet 의 분류 규칙과 outgoing 인터페이스의 지정 규칙으로 구성됩니다.
L3 load sharing 예제
아래 예제는 eth0 에 IP 주소를 10.1.1.1 로 하여 내부 망으로 설정하고 외부 망 접속을 ppp1 과 dhcp 기반의
eth2 로 설정한 뒤 시스템 default gateway 를 ppp1 으로 하고 수신된 packet 중 source IP 주소가 10.1.1.8,
10.1.1.64 ~ 10.1.1.79 의 packet 을 eth2 로 load sharing 라우팅 하는 설정입니다.
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 10.1.1.1/24 <- eth0 의 내부 망 설정
TIMEII(config-if)# quit
TIMEII(config)# interface eth1
TIMEII(config-if)# no shutdown <- ppp1 을 위한 eth1 활성화
TIMEII(config-if)# quit
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm 1111
TIMEII(config-ppp-if)# no shutdown
Connect: ppp1 <--> eth1
ppp1 interface up
<- ppp1 연결 확인
TIMEII(config-ppp-if)# quit
TIMEII(config)# interface eth2
TIMEII(config-if)# ip address dhcp <- eth2 dchp 로 연결
DHCP Client for "eth2" Start
TIMEII(config-if)# exit
TIMEII(config)# ip route default ppp1 <- ppp1 default gateway 로 설정
TIMEII(config)# end
TIMEII# show ip route <- Routing 설정 확인
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
loadshare WORD <0-512> <src. IP address> <dest. IP address> <protocol type> <src. port> <dest. port> to IFNAME
Outgoing interface
name L4 Filtering Rule
L3 Filtering Rule
Rule
Name & Priority
4.12 Load Sharing 설정
196
C>* 10.1.1.0/24 is directly connected, eth0
C>* 127.0.0.0/24 is directly connected, lo
C>* 211.0.0.0/24 is directly connected, eth2
C>* 211.216.167.1/32 is directly connected, ppp1
P>* default is directly connected, ppp1 <- 시스템 default gateway 설정 확인
TIMEII# configure terminal
TIMEII(config)# interface eth0 <- Load Share 를 위한 수신 인터페이스 이동
TIMEII(config-if)# loadshare 8_to_eth2 0 10.1.1.8 any any to eth2
<- source IP 가 10.1.1.8 인 packet 을 eth2 로 load share
TIMEII(config-if)# loadshare 64-79_to_eth2 0 10.1.1.64/28 any any to eth2
<- source IP 가 10.1.1.64 ~ 79 인 packet 을 eth2 로 load share
TIMEII(config-if)# end
TIMEII#
참고 : Load sharing 을 위해서는 forwarding 인터페이스인 eth2 에 대한 인터페이스 gateway 를 먼저
설정하여야 합니다. PPP 또는 DHCP 인터페이스의 경우 실제 IP 주소가 IP 할당 시 결정되므로 자동으로
인터페이스 gateway 가 설정됩니다. 고정 IP 주소로 설정된 인터페이스를 outgoing 인터페이스로 사용하는
경우에는 인터페이스 gateway 를 수동으로 설정하여야 합니다.
4.12 Load Sharing 설정
197
L4 Load sharing 예제
아래 예제는 eth0 에 IP 주소를 10.1.1.1 로 하여 내부 망으로 설정하고 외부 망 접속을 ppp1 과 dhcp 기반의
eth2 로 설정한 뒤 시스템 default gateway 를 ppp1 으로 하고 수신된 packet 중 destination port 가 dns 인
packet 을 eth2 로 load sharing 라우팅 하는 설정입니다.
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 10.1.1.1/24 <- eth0 의 내부 망 설정
TIMEII(config-if)# quit
TIMEII(config)# interface eth1
TIMEII(config-if)# no shutdown <- ppp1 을 위한 eth1 활성화
TIMEII(config-if)# quit
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm *****
TIMEII(config-ppp-if)# no shutdown
TIMEII(config-ppp-if)#
Connect: ppp1 <--> eth1
ppp1 interface up <- ppp1 연결 확인
TIMEII(config-ppp-if)# quit
TIMEII(config)# interface eth2
TIMEII(config-if)# ip address dhcp <- eth2 dchp 로 연결
DHCP Client for "eth2" Start
TIMEII(config-if)# exit
TIMEII(config)# ip route default ppp1 <- ppp1 default gateway 로 설정
TIMEII(config)# end
TIMEII# show ip route <- Routing 설정 확인
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 10.1.1.0/24 is directly connected, eth0
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.100.0/24 is directly connected, eth0
C>* 211.0.0.0/24 is directly connected, eth2
C>* 211.216.167.1/32 is directly connected, ppp1
P>* default is directly connected, ppp2 <- 시스템 default gateway 설정 확인
TIMEII# configure terminal
TIMEII(config)# interface eth0 <- Load Share 를 위한 수신 인터페이스 이동
TIMEII(config-if)# loadshare dns_to_eth2 0 any any tcp any domain to eth2
TIMEII(config-if)# loadshare dns_to_eth2 0 any any udp any domain to eth2
<- destination port 가 dns 인 packet 을 eth2 로 load share
TIMEII(config-if)# end
TIMEII#
4.12 Load Sharing 설정
198
알아두면 편리한 Rule 입력 방법
n Load share 명령 입력 시 <?> key 를 누르면 현재 입력 하여야 할 항목의 도움말이 표시됩니다.
n L4 rule 입력 시 port number 를 port number name 으로 입력할 수 있습니다.
n 아래 표는 입력 가능한 port number name 입니다.
n
Port Name Type Number Port Name Type Number
echo tcp 7 discard tcp 9
daytime tcp 13 chargen tcp 19
ftp-data tcp 20 ftp tcp 21
telnet tcp 23 dmtp tcp 25
time tcp 37 domain tcp 53
gopher tcp 70 finger tcp 79
http tcp 80 hostname tcp 101
pop2 tcp 109 pop3 tcp 110
nntp tcp 119 bgp tcp 179
Irc tcp 194 klogin tcp 543
kshell tcp 544 echo udp 7
time udp 37 domain udp 53
bootps udp 67 bootpc udp 68
tftp udp 69 netbios-ds udp 137
netbios-dgr udp 138 snmp udp 161
snmptrap udp 162 talk udp 517
4.12 Load Sharing 설정
199
Load Sharing 상태의 확인
n 인터페이스에 적용된 loadshare rule 은 enable mode 의 “show loadshare <if-name>” 명령으로
확인합니다.
n 개별 rule 에 대한 상세한 내용은 enable mode 의 “show loadshare <if-name> <rule-name>” 명령으로
확인합니다.
TIMEII# show loadshare eth0 <- eth0 에 설정된 모든 load share rule 보기
Priority Rule name
1 8_to_eth2
2 64-79_to_eth2
TIMEII# show loadshare eth0 8_to_eth2 <- 개별 rule 상세 내역 보기
Load sharing rule name : 8_to_eth2
>> Filtering rule
ingress interface <eth0>
source ip <10.1.1.8>
destination ip <any>
protocol <any>
>> Where to forward
Forwarding interface <eth2>
TIMEII# show loadshare eth0 64-79_to_eth2 <- 개별 rule 상세 내역 보기
Load sharing rule name : 64-79_to_eth2
>> Filtering rule
ingress interface <eth0>
source ip <10.1.1.64/28>
destination ip <any>
protocol <any>
>> Where to forward
Forwarding interface <eth2>
TIMEII#
Load Sharing 의 해제
n Load sharing 의 해제는 “no loadshare <rule-name>” 명령을 이용합니다.
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# show loadshare
Priority Rule name
1 8_to_eth2
2 64-79_to_eth2
TIMEII(config-if)# no loadshare 64-79_to_eth2 <- load share 삭제
TIMEII(config-if)# show loadshare
Priority Rule name <- 삭제 확인
1 8_to_eth2
TIMEII(config-if)#
4.13 Line Policy 설정
200
4.13. Line Policy 설정
Line Policy 와 인터페이스 gateway 설정
n Linepolicy 설정시 static 인터페이스가 사용되는 경우에는 해당 인터페이스에 gateway 를 설정합니다.
Line Policy Rule
n Line policy 는 config-line mode 에서 policy 명령을 이용하여 설정합니다.
n Line policy rule 은 감시 대상 인터페이스, backup 인터페이스, 감시를 위한 ping 서버 주소, ping 간격,
불량 판정 기준으로 이루어집니다.
policy IFNAME A.B.C.D <1-65535> <1-65535> IFNAME [IFNAME]
Secondary backup interface
Ping test criteria
Primary backup interface
Check interface
4.14 DHCP server 설정
201
Line Policy 예제
n 아래 예제의 구성은 eth0(전용선 , Uni-Dir), ppp1(ADSL), eth2(Cable 모뎀) 입니다.
n 아래 예제는 eth0 의 primary backup 은 ppp1 으로 secondary backup 은 eth2 로 설정하고 ppp1 의
primary backup 은 eth2, secondary backup 은 eth0 로 설정하고 eth2 의 primary backup 은 ppp1,
secondary backup 은 eth0 로 설정하는 예제입니다. Ping 감시를 위한 외부 서버는 KT 와 하나로 통신의
DNS 서버를 설정한 예제 입니다.
n ppp1 과 eth2 의 경우 인터페이스의 gateway 가 자동 설정되나 eth0 의 경우 static IP 주소가 설정되므로
eth0 인터페이스의 gateway 설정이 꼭 필요합니다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth0 <- eth0 IP 주소 설정 (Static)
TIMEII(config-if)# ip address 66.1.1.2/24
TIMEII(config-if)# gateway 66.1.1.1 <- eth0 gateway 설정
TIMEII(config-if)# quit
TIMEII(config)# interface eth1 <- ppp1 설정
TIMEII(config-if)# no shutdown
TIMEII(config-if)# quit
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm *****
TIMEII(config-ppp-if)# no shutdown
TIMEII(config-ppp-if)# quit
Connect: ppp1 <--> eth1
ppp1 interface up
TIMEII(config)# interface eth2 <- eth2 DHCP 설정
TIMEII(config-if)# ip address dhcp
DHCP Client for "eth2" Start
TIMEII(config-if)# quit
TIMEII(config)# ip route default 66.1.1.1 <- System Default gateway 설정
TIMEII(config)# end
TIMEII# show ip route
Codes: C - connected, S - static, D - DHCP, P - PPP
> - selected route, * - FIB route
C>* 66.1.1.0/24 is directly connected, eth0
C>* 127.0.0.0/24 is directly connected, lo
C>* 192.168.100.0/24 is directly connected, eth0
C>* 211.0.0.0/24 is directly connected, eth2
C>* 211.221.133.1/32 is directly connected, ppp1
S>* default via 66.1.1.1, eth0 <- 추가된 default gateway
TIMEII# configure terminal <- config-line mode 변경
TIMEII(config)# line
4.14 DHCP server 설정
202
TIMEII(config-line)# policy eth0 168.126.63.1 1 5 ppp1 eth2
TIMEII(config-line)# policy ppp1 168.126.63.2 1 5 eth2 eth0
TIMEII(config-line)# policy eth2 168.126.63.3 1 5 ppp1 eth0
TIMEII(config-line)# no shutdown
<- line policy 입력
TIMEII(config-line)# show
LINE POLICY : ON
Interface External-IP PING-interval MAX-delay Backup(s) (* - Active)
-----------------------------------------------------------------------------
eth0 168.126.63.1 1 5 * ppp1 eth2
* ppp1 168.126.63.2 1 5 eth2 eth0
eth2 168.126.63.3 1 5 * ppp1 eth0
<- line policy 결과 보기
-> eth2 의 traffic 이 ppp1 으로 backup 됭
-> eth0 의 traffic 이 ppp1 으로 backup 됨
아래 표는 국내 유명 ISP 의 DNS 서버의 IP 주소입니다.
ISP DNS 주소
168.126.63.1
한국 통신
168.126.63.2
하나로 통신 210.94.0.7
두루넷 210.117.65.1
202.30.143.11
신비로
203.240.193.11
4.14 DHCP server 설정
203
Line Policy 상태 확인
n Line policy 에 따른 backup 동작 유무는 enable mode 의 “show linepolicy” 명령을 이용합니다.
Line Policy 결과 확인
TIMEII# show linepolicy
LINE POLICY : ON
Interface External-IP PING-interval MAX-delay Backup(s) (* - Active)
-----------------------------------------------------------------------------
eth0 168.126.63.1 1 5 * ppp1 eth2
-> eth0 의 traffic 이 ppp1 으로 backup 됭
* ppp1 168.126.63.2 1 5 eth2 eth0
-> ppp1 은 정상 동작함
eth2 168.126.63.3 1 5 * ppp1 eth0
-> eth2 의 traffic 이 ppp1 으로 backup 됭
4.14 DHCP server 설정
204
Line Policy 의 해제
n 전체 Line policy 의 중단은 “shutdown” 명령을 이용합니다.
n 개별 Line policy rule 의 삭제는 “no policy” 명령을 이용합니다.
n Line policy rule 의 삭제는 “shutdown” 명령 후 가능합니다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# line
현재 Line Policy 상태 확인
TIMEII(config-line)# show
LINE POLICY : ON
Interface External-IP PING-interval MAX-delay Backup(s) (* - Active)
-----------------------------------------------------------------------------
eth0 168.126.63.1 1 5 * ppp1 eth2
* ppp1 168.126.63.2 1 5 eth2 eth0
eth2 168.126.63.3 1 5 * ppp1 eth0
Rule 삭제 후 변화 확인
TIMEII(config-line)# shutdown
TIMEII(config-line)# no policy eth0
TIMEII(config-line)# show
LINE POLICY : OFF <- Line policy shutdown 상태
Interface External-IP PING-interval MAX-delay Backup(s) (* - Active)
-----------------------------------------------------------------------------
ppp1 168.126.63.2 1 5 eth2 eth0
eth2 168.126.63.3 1 5 ppp1 eth0
Line Policy 재 기동으로 Rule 변화 적용
TIMEII(config-line)# no shutdown
TIMEII(config-line)# show
LINE POLICY : ON <- Rule 변화 적용 확인
Interface External-IP PING-interval MAX-delay Backup(s) (* - Active)
-----------------------------------------------------------------------------
* ppp1 168.126.63.2 1 5 eth2 eth0
eth2 168.126.63.3 1 5 * ppp1 eth0
TIMEII(config-line)#
참고 : Line policy rule 의 수정과 삭제는 Line policy shutdown 후 수행하셔야 합니다.
4.14 DHCP server 설정
205
4.14. DHCP server 설정
DHCP Pool 의 정의
n DHCP server 를 기동하기 위해서는 먼저 DHCP server pool 을 정의합니다.
n DHCP server pool 은 config-dhcpserver mode 에서 “create-pool <pool name>” 명령을 입력하여
config-dhcpserver-pool mode 로 전환한 뒤 필요한 server parameter 를 입력하여 정의합니다.
TIMEII# configure terminal
TIMEII(config)# dhcp-server <- mode 변환
TIMEII(config-dhcpsever)# create-pool dhcp_10_50 <- pool 생성
TIMEII(config-dhcpsever-pool)# range 10.1.1.10 10.1.1.50 <- parameter 설정
TIMEII(config-dhcpsever-pool)# subnet-mask 24
TIMEII(config-dhcpsever-pool)# dns 168.126.63.1 168.126.63.2
TIMEII(config-dhcpsever-pool)# domain-name efm-net.com
TIMEII(config-dhcpsever-pool)# gateway 10.1.1.1
TIMEII(config-dhcpsever-pool)# show <- 설정 내역 확인
POOL NAME : dhcp_10_50
subnet 10.1.1.0 netmask 255.255.255.0 {
range 10.1.1.10 10.1.1.50;
option dns 168.126.63.1, 168.126.63.2;
option domain-name "efm-net.com";
option routers 10.1.1.1;
option subnet-mask 255.255.255.0;
}
TIMEII(config-dhcpsever-pool)# quit
TIMEII(config-dhcpsever)#
4.14 DHCP server 설정
206
DHCP Server 의 가동과 정지
n DHCP server 는 config-dhcpserver mode 의 “no shutdown” 명령을 입력하면 가동됩니다.
n DHCP server 는 config-dhcpserver mode 의 “shutdown” 명령을 입력하면 정지됩니다.
n “no shutdown” command 입력하여 서버를 가동할 때 시 해당 인터페이스를 지정하면 인터페이스의
subnet 에 해당하는 pool 만 가동되며 인터페이스 이름을 입력하지 않으면 설정된 모든 인터페이스의
동일 subnet 을 갖는 모든 pool 이 가동됩니다.
TIMEII(config-dhcpsever)# no shutdown <- DHCP server 기동
DHCP Server Start
TIMEII(config-dhcpsever)# end
TIMEII# show dhcp-server pool <- DHCP server 상태 보기
DHCP SERVER STATUS : ON <- Server 동작 확인
DHCP SERVER INTERFACE : ALL
POOL NAME IP ADDRESS POOL LEASE IP NUMBER
dhcp_10_50 10.1.1.10 ~ 10.1.1.50 0
TIMEII# configure terminal
TIMEII(config)# dhcp-server
TIMEII(config-dhcpsever)# shutdown <- Server 종료
DHCP Server Stop
TIMEII(config-dhcpsever)# end
TIMEII# show dhcp-server pool <- DHCP server 상태 보기
DHCP SERVER STATUS : OFF <- Server 정지 확인
POOL NAME IP ADDRESS POOL LEASE IP NUMBER
dhcp_10_50 10.1.1.10 ~ 10.1.1.50 0
TIMEII#
4.14 DHCP server 설정
207
DHCP Pool 의 수정 및 삭제
n DHCP Pool 의 수정과 삭제를 위해서는 DHCP server 를 종료하여야 합니다.
n 정의된 pool 은 “no create-pool” 명령으로 정의된 pool 을 삭제할 수 있습니다.
n 정의된 pool 의 수정은 pool 의 정의 절차와 동일한 방법으로 진행하여 필요한 parameter 만 수정합니다.
TIMEII# configure terminal <- mode 변경
TIMEII(config)# dhcp-server
TIMEII(config-dhcpsever)# shutdown <- Server 정지
DHCP Server Stop
TIMEII(config-dhcpsever)# show <- Server 상태 확인
DHCP SERVER STATUS : OFF
POOL NAME IP ADDRESS POOL
dhcp_10_50 10.1.1.10 10.1.1.50;
TIMEII(config-dhcpsever)# create-pool dhcp_10_50 <- paramter 수정
TIMEII(config-dhcpsever-pool)# domain-name efm-net.net
TIMEII(config-dhcpsever-pool)# show
POOL NAME : dhcp_10_50 <- 수정 내용 확인
subnet 10.1.1.0 netmask 255.255.255.0 {
range 10.1.1.10 10.1.1.50;
option dns 168.126.63.1, 168.126.63.2;
option domain-name "efm-net.net";
option routers 10.1.1.1;
option subnet-mask 255.255.255.0;
}
TIMEII(config-dhcpsever-pool)# quit
TIMEII(config-dhcpsever)# no create-pool dhcp_10_50 <- Pool 삭제 및 확인
TIMEII(config-dhcpsever)# show
DHCP SERVER STATUS : OFF
POOL NAME IP ADDRESS POOL
TIMEII(config-dhcpsever)#
4.15 Statistics Rule 을 이용한 통신 상태 확인
208
4.15. Statistics Rule 을 이용한 통신 상태 확인
Stat 명령
n stat 명령을 이용하면 ipTIME-II 에서 라우팅되는 packet 과 데이터량을 확인할 수 있습니다.
n stat 명령을 이용하여 관측하고자 하는 packet 의 종류를 규정하는 rule 과 rule 의 이름을 입력합니다.
n Statistics rule 은 인터페이스, IP 주소 Protocol 종류 등 L4 level 의 규칙 지정이 가능합니다.
n Statistics rule 은 NAT 수행 전, Port Forwarding 수행 후 의 packet 에 적용됩니다.
n Statistics rule 에 history option 을 추가하면 규정된 기간내 통신 데이터량에 대한 History 관측이
가능합니다.
n History option 은 history 개수와 개별 history 의 시간 간격을 설정합니다.
Stat Rule 입력 예제
TIMEII> enable <- mode 전환
TIMEII# configure terminal
TIMEII(config)# stat from_eth1 0 eth1 any any any any 20 1 <- rule 추가
TIMEII(config)# stat to_eth1 0 any eth1 any any any 20 1
TIMEII(config)# show stat
STAT Rule name Packets Octets
--------------------------------------------------------------------------------
from_eth1 3 1178
to_eth1 0 0
↑ from_eth1, to_eth1 의 2 개 forward rule 입력
TIMEII(config)#
stat WORD <0-512> <in IFNAME> <out IFNAME> <src. IP> <dest. IP> <protocol type> <src. port #> <dest. port #> <history size> <duration>
L3 filter Interface select
Rule
Name & Index
L4 filter History Options
4.15 Statistics Rule을 이용한 통신 상태 확인
209
Stat 결과 보기
n Stat 으로 설정된 statistic rule 에 따른 결과는 “show stat” 명령을 이용하여 관측합니다.
n “show stat <rule name>” 명령은 stat rule 에 대한 정보를 표시합니다.
n History option 을 추가하여 “show stat <rule name> history”를 입력하면 history 정보를 관측할 수
있습니다.
TIMEII# show stat <- 전체 state 상태 보기
STAT Rule name Packets Octets
--------------------------------------------------------------------------------
from_eth1 14671 20551153
to_eth1 9787 393179
TIMEII# show stat from_eth1 <-개별 rule 설정 보기
>> Filtering rule
ingress interface <eth1>
egress interface <any>
source ip <any>
destination ip <any>
protocol <any>
>> Statistics rule
History bucket size 10
History sampling interval 10 secs
TIMEII# show stat from_eth1 history <- history option 보기
1 0 0
2 0 0
3 0 0
4 3269 4590727
5 5484 7706848
6 5588 7852624
7 285 394218
8 13 2613
9 2 125
10 8 1420
4.15 Statistics Rule을 이용한 통신 상태 확인
210
Stat 의 헤제
n 누적된 stat 정보는 “clear stat <rule name>” 또는 “clear statall”으로 초기화 합니다.
n 설정된 stat rule 은 “no stat <rule-name>” 명령을 이용하여 삭제합니다.
TIMEII# clear statall <- 누적 정보 Clear
TIMEII# show stat
STAT Rule name Packets Octets
--------------------------------------------------------------------------------
from_eth1 0 0
to_eth1 0 0
TIMEII# configure terminal
TIMEII(config)# no stat to_eth1 <- rule 삭제
TIMEII(config)# show stat
STAT Rule name Packets Octets
--------------------------------------------------------------------------------
from_eth1 0 0
TIMEII(config)#
주의 사항 : stat 에서 설정되는 rule 은 routing 될때의 (NAT 를 수행하기 전 forwarding 이 수행된 이후) ip 및
port number 에 대해서만 유효합니다. 단, CPU와 통신은 측정되지 않습니다.
4.16 Accesslist Rule 을 이용한 Firewall 설정
211
4.16. Accesslist Rule 을 이용한 Firewall 설정
accesslist 명령
n accesslist 명령을 이용하면 ipTIME-II 에서 라우팅되는 packet 을 허용 또는 차단 할 수 있습니다.
n accesslist 명령을 이용하여 허용 또는 차단 하고자 하는 packet 의 종류를 규정하는 rule 과 rule 의
이름을 입력합니다.
n 허용 또는 차단할 packet 을 규정하는 Filtering rule 은 인터페이스, IP 주소 Protocol 종류 등 L4 level 의
규칙 지정이 가능합니다.
n Filtering rule 은 NAT 수행 전, Port Forwarding 수행 후 의 packet 에 적용됩니다.
n 허용시에는 accept, 차단시에는 drop 을 선택합니다.
Accesslist Rule 입력 예제
n 아래의 예제는 모든 destination port 번호가 21(ftp) 인 packet 을 drop 시키는 accesslist 명령입니다.
TIMEII> enable <- mode 전환
TIMEII# configure terminal
TIMEII(config)# accesslist all_ftp_drop 0 any any any any tcp any ftp drop
TIMEII(config)#
accesslist WORD <0-512> <in IFNAME> <out IFNAME> <src. IP> <dest. IP> <protocol type> <src. port #> <dest. port #> <accept|drop>
L3 filter Interface select
Rule
Name & Priority
L4 filter
Accesslist
Options
4.16 Accesslist Rule을 이용한 Firewall 설정
212
Accesslist Rule의 우선 순위
n Accesslist rule 입력 시 Priority 값을 다르게 하여 우선 순위 설정을 할 수 있습니다.
n Priority 값을 “0”으로 입력하면 가장 낮은 우선 순위가 부여되며 “1”이 가장 높은 우선 순위를 의미합니다.
TIMEII(config)# accesslist all_tcp_accept 1 any any any any tcp any any accept
TIMEII(config)# accesslist all_drop 2 any any any any any drop
TIMEII(config)# accesslist all_icmp_accept 1 any any any any icmp accept
TIMEII(config)# accesslist all_udp_accept 0 any any any any udp any any accept
TIMEII(config)#end
TIMEII# show accesslist
Priority Rule name
1 all_icmp_accept
2 all_tcp_accept
3 all_drop
4 all_udp_accept
TIMEII#
n 위의 예제에서 icmp packet 과 tcp packet 은 accept 됩니다.
n 그러나, udp packet 에 대한 rule all_udp_accept 는 all_drop rule 보다 우선순위가 낮으므로, 모든 udp
packet 은 차단됩니다.
Access Rule의 확인
n Enable mode 의 “show accesslist” 명령으로 설정된 accesslist rule 을 확인합니다.
n Enable mode 의 “show accesslist <RULENAME>” 명령으로 지정된 rule 의 상세 내용을 확인합니다.
TIMEII# show accesslist <-전체 accesslit rule 보기
Priority Rule name
1 all_icmp_accept
TIMEII# show accesslist all_icmp_accept <- all_icmp_accept 의 상세 내역 보기
>> Filtering rule
ingress interface <any>
egress interface <any>
source ip <any>
destination ip <any>
protocol <icmp>
>> Accesslist rule
Policy accept
TIMEII#
Accesslist 의 해제
n accesslist 의 해제는 “no accesslist rule-name” 명령을 이용합니다.
4.16 Accesslist Rule을 이용한 Firewall 설정
213
TIMEII# configure terminal
TIMEII(config)# no accesslist all_icmp_accept <- all_icmp_accept rule 삭제
TIMEII(config)# end
TIMEII# show accesslist <- rule 삭제 확인
Priority Rule name
알아두면 편리한 Rule 입력 방법
n accesslist 명령 입력 시 <?> key 를 누르면 현재 입력 하여야 할 항목의 도움말이 표시됩니다.
4.17 CLI 를 이용한 설정 Exampl 1(전용선 + ADSL-PPPoE)
214
4.17. CLI 를 이용한 설정 Example 1 (전용선 + ADSL-PPPoE)
아래 예제는 3.5에서 setup utility 를 이용한 망 설정을 순서대로 CLI command 를 이용하여 구성한 예제이다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 211.74.69.30/27
TIMEII(config-if)# gateway 211.74.69.1
TIMEII(config-if)# exit
TIMEII(config)# ip route default 211.74.69.1
TIMEII(config)# interface eth1
TIMEII(config-if)# no shutdown
TIMEII(config-if)# exit
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm *****
TIMEII(config-ppp-if)# no shutdown
Connect: ppp1 <--> eth1
ppp1 interface up
TIMEII(config-ppp-if)# nat defaultsnatppp1 0 any any any to masquerade
TIMEII(config-if)# exit
TIMEII(config)# line
TIMEII(config-line)# policy eth0 168.126.63.1 1 5 ppp1
TIMEII(config-line)# policy ppp1 168.126.63.2 1 5 eth0
TIMEII(config-line)# exit
TIMEII(config)# interface eth2
TIMEII(config-if)# loadshare httpeth0toppp1 0 any any tcp any http to ppp1
TIMEII(config-if)# loadshare ftpeth0toppp1 0 any any tcp any ftp to ppp1
TIMEII(config-if)# loadshare domaineth0toppp1 0 any any tcp any domain to ppp1
TIMEII(config-if)# loadshare otherersppp1toeth0 0 any any any to eth0
TIMEII(config-if)# exit
TIMEII# write memory
Building Configuration...
[OK]
4.18 CLI 를 이용한 설정 Exampl 2(ADSL-PPPoE + Cable 모뎀)
215
4.18. CLI 를 이용한 설정 Example 2 (ADSL-PPPoE + Cable 모뎀)
아래 예제는 3.13에서 setup utility 를 이용한 망 설정을 순서대로 CLI command 를 이용하여 구성한 예제이다.
TIMEII> enable
TIMEII# configure terminal
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 10.1.1.1/24
TIMEII(config-if)# exit
TIMEII(config)# interface eth1
TIMEII(config-if)# no shutdown
TIMEII(config-if)# exit
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# authconfig coolefm xxxxxx
TIMEII(config-ppp-if)# no shutdown
TIMEII(config-ppp-if)#
Connect: ppp1 <--> eth1
ppp1 interface up
TIMEII(config-ppp-if)# exit
TIMEII(config)# interface eth2
TIMEII(config-if)# ip address dhcp
DHCP Client for "eth2" Start
TIMEII(config-if)# exit
TIMEII(config)# ip route default ppp1
TIMEII(config)# interface ppp1
TIMEII(config-ppp-if)# nat defaultsnatppp1 0 any any any to masquerade
TIMEII(config-ppp-if)# exit
TIMEII(config)# interface eth2
TIMEII(config-if)# nat defaultsnateth2 0 any any any to masquerade
TIMEII(config-if)# exit
TIMEII(config)# line
TIMEII(config-line)# policy ppp1 168.126.63.2 1 5 eth2
TIMEII(config-line)# policy eth2 210.94.0.7 1 5 ppp1
TIMEII(config-line)# exit
TIMEII(config)# interface eth0
TIMEII(config-if)# loadshare httpeth0toppp1 0 any any tcp any http to ppp1
TIMEII(config-if)# loadshare ftpeth0toeth2 0 any any tcp any ftp to eth2
TIMEII(config-if)# loadshare dnstcpeth0toppp1 0 any any tcp any domain to ppp1
TIMEII(config-if)# loadshare dnsudpeth0toppp1 0 any any udp any domain to ppp1
TIMEII(config-if)# loadshare telneteth0toppp1 0 any any tcp any telnet to ppp1
TIMEII(config-if)# end
TIMEII# write memory
Building Configuration...
[OK]
4.19 인터페이스에 비공인 IP 주소 추가 설정
216
4.19. 인터페이스에 비공인 IP 주소 추가 설정
n ipTIME-II 는 하나의 인터페이스에 다수개의 IP 주소를 설정할 수 있습니다.
n 전용선 또는 Multi-IP 서비스를 사용하는 경우 내부 망에 연결된 인터페이스에 비공인 IP 주소를 설정하면
해당 IP 주소를 gateway 로 하여 비공인 IP 주소를 갖는 PC 또는 다른 인터넷 장비를 내부 망에 추가
설치할 수 있습니다.
n 내부 망에 비공인 IP 주소를 갖는 장치들이 외부 망에 정상적으로 연결되기 위해서는 비공인 IP 주소들에
대한 추가 NAT 설정이 필요합니다.
TIMEII(config)# interface eth0
TIMEII(config-if)# ip address 10.1.1.1/24 <- 비공인 IP 주소
TIMEII(config-if)# ip address 211.74.69.14/28 <- 공인 IP 주소
TIMEII(config-if)# nat example 0 10.1.1.0/24 any any to 211.74.69.14
주의 : 공인 IP 와 비공인 IP 주소를 혼용하여 내부 네트워크를 구성하시는 경우에는, 내부장비에 할당된 IP
주소의 마지막 끝자리가 공인 IP 주소와 비공인 IP 주소간에 중복이 되지 않도록 구성하는 것을 권장합니다.
(예를 들어, 공인 IP 주소 211.74.69.20 과 비공인 IP 주소 10.1.1.20 와 같은 설정을 피해주시기 바랍니다.)
217
제 5 장
Boot Mode
명령 사용법
5. Boot Mode 명령사용법
218
Boot Mode 의 기능
Boot Mode 에서는 다음 3가지 작업을 수행할 수 있습니다.
n Boot ROM 의 S/W upgrade
n 라우터의 S/W image upgrade
n 패스워드를 포함 모든 시스템 설정의 초기화
Boot Mode 로의 전환
n Boot Mode 는 console 을 연결하여 시스템에 전원을 인가한 후 <ESC> key 를 입력하면 전환됩니다.
n Boot Mode 에서 사용하는 명령어에 대한 도움말은 <?>을 입력하고 <Enter>를 입력하면 표시됩니다.
<Boot mode 전환, ? 입력하여 도움말 보기 example>
Press ESC to enter BOOT MONITOR => Press ‘ESC’
Uncompressing image....................... done
booting the kernel.
Prepare boot sequence..
ETH0 MAC ADDRESS : 00-08-9f-00-22-12
ETH1 MAC ADDRESS : 00-08-9f-00-22-13
ETH2 MAC ADDRESS : 00-08-9f-00-22-14
IP ADDRESS = 192.168.0.60
REAL OPEN
Default Gateway = 192.168.0.1
Boot configuation shell
for manual download
=> Boot Mode
boot> ? => Press <?> and <Enter>
default: set system configuration to defaults
set : set [ip=<ip>] [gw=<gateway>] [sb=<subnet>] [tftpd=<tftpd_ip>]
get : display boot configuration
reboot : reboot system
go : go manual download & boot
? : display help message
boot>
시스템 초기화
Boot Mode 에서 default 명령을 수행하면 패스워드를 포함한 모든 장비 설정이 초기화 됩니다.
<default 명령 example>
boot> default
boot>
5. Boot Mode 명령사용법
219
S/W upgrade 를 위한 TFTP server 설정
n Boot ROM 또는 S/W image upgrade 는 TFTP 를 이용하여 진행합니다.
n Boot Mode 에서 사용할 수 있는 인터페이스는 eth0 의 3개 인터페이스로 한정됩니다.
n TFTP 를 이용하기 위해서는 먼저 Boot Mode 에서 사용할 IP 주소와 TFTP server 의 IP 를 설정합니다.
<set 명령을 이용한 parameter 설정, get 을 이용한 설정 내용 확인>
설정 paramter
System IP address : 10.1.1.2
Subnet-mask : 255.255.255.0
Gateway : 10.1.1.1
Tftp server = 10.1.1.3
boot> set ip=10.1.1.2 gw=10.1.1.1 sb=255.255.255.0 tftpd=10.1.1.3
IP ADDRESS = 10.1.1.2
Default Gateway = 10.1.1.1
boot> get
Boot configuration
IP : 10.1.1.2
Gateway : 10.1.1.1
Subnet : 255.255.255.0
TFTP server : 10.1.1.3
boot>
S/W upgrade 절차
n S/W upgrade 는 “go” 명령으로 TFTP shell 로 전환한 뒤 S/W 를 download 받아서 진행합니다.
n Boot ROM S/W 는 download 받은 파일을 내부에 존재하는 /dev/boot 파일에 저장하여 upgrade 합니다.
n 라우터 S/W image 는 download 받은 파일을 내부에 존재하는 /dev/kbin 파일에 저장하여
upgrade 합니다.
n 라우터 S/W image 는 Enable mode 에서 imageget 명령을 이용하여 upgrade 할 수도 있습니다.
n Upgrade 시 소요되는 시간은 1-2 분 입니다.
n Boot ROM upgrade 는 특별한 상황이 아니면 절대로 실행하지 마십시오
<get 명령으로 ROM upgrade, get 명령으로 image upgrade example>
boot> go
System S/W upgrade 시
tftp> get timeii.bin /dev/kbin => System S/W upgrade
Received 2565120 bytes => Upgrade 완료
tftp>
Boot ROM upgrade 시
tftp> get boot.bin /dev/boot => Boot ROM upgrade
Copyright © 2002 EFM Networks, Inc. All Rights Reserved
ipTIME 은 ㈜EFM Networks 의 등록 상표입니다.
이외의 회사명이나 제품명은 해당 회사 소유의 등록 상표입니다.
주 의 사 항
이 설명서의 저작권은 ㈜ EFM Networks 에 있습니다.
이 설명서의 일부 혹은 전부를 ㈜ EFM Networks 의 허가없이
전자적, 기계적, 음향적인 어떤 수단으로도 재생산하거나
전송할 수 없습니다.
이 설명서의 내용은 제품의 기능 향상 등을 이유로 변경 될 수
있습니다.
