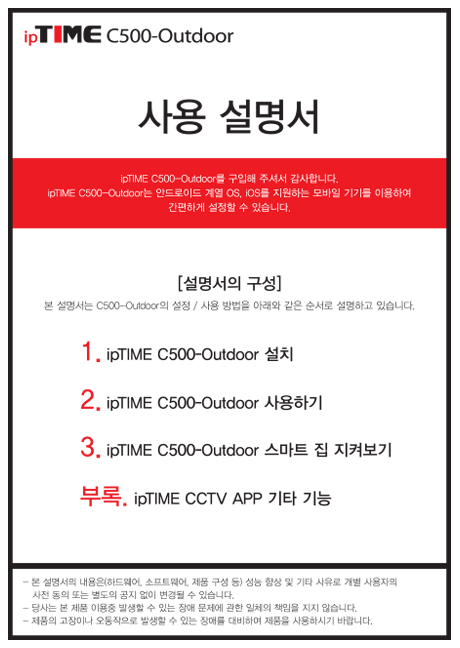

사용 설명서
C500-Outdoor
ipTIME C500-Outdoor를 구입해 주셔서 감사합니다.
ipTIME C500-Outdoor는 안드로이드 계열 OS, iOS를 지원하는 모바일 기기를 이용하여
간편하게 설정할 수 있습니다.
[설명서의 구성]
본 설명서는 C500-Outdoor의 설정 / 사용 방법을 아래와 같은 순서로 설명하고 있습니다.
ipTIME C500
-
Outdoor 설치
1.
ipTIME C500
-
Outdoor 스마트 집 지켜보기
3.
ipTIME CCTV APP 기타 기능
부록.
ipTIME C500
-
Outdoor 사용하기
2.
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 장애를 대비하여 제품을 사용하시기 바랍니다.

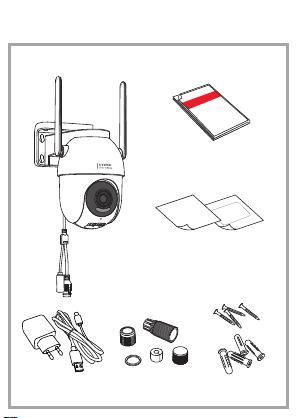

제품 구성물.
< 본체 >
< 어댑터 >
<설치 가이드스티커 / CCTV 안내문 스티커 >
< 사용 설명서 >
< 고정나사 + 앙카 >< LAN포트 방수 악세사리 >
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
ipTIME C500-Outdoor는 LED, 센서, 마이크, 스피커, 포트, 버튼 등이 아래와 같이 구성되어 있습니다.
참고.

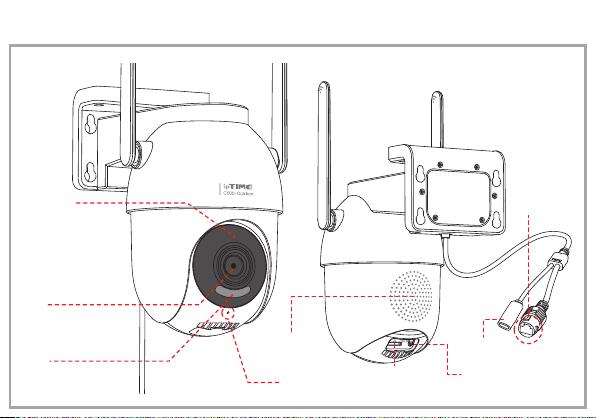

각부 명칭
사운드를 녹음 합니다.
[마이크]
영상을 촬영 합니다.
[렌즈]
microSD 카드를 삽입하여,
촬영 영상을 저장 합니다.
[microSD 카드 슬롯]
5초 이상 누르면
제품이 초기화(Reset) 됩니다.
[RST 버튼]
- 초록색 깜박임 :
무선 설정 대기 중.
- 초록색 켜짐 : 영상 촬영 중.
Wi-Fi 또는 LAN 연결 성공,
- 빨간색 깜박임 : 카메라 기기 이상.
- 빨간색 켜짐 : 카메라 오프라인.
- 주황색 깜박임 : 유선 설정 대기 중.
- 주황색 켜짐 : 실시간 모니터링 중.
- 꺼짐 : 전원이 연결되지 않음.
[상태표시 LED]
CAM 안내 음성이나
외부 전송 사운드를
재생합니다.
[스피커]
조명등 설정 시,
LED가 켜집니다.
[LED]
동봉된 어댑터를
연결하는 단자입니다.
[DC in 단자]
10/100Mbps를
지원하는 포트입니다.
[RJ45 포트]
빛을 감지하여, 주간/야간
촬영 모드를 변환 합니다.
[내장 센서]
하나.
ipTIME C500-Outdoor 설치
ipTIME CCTV
APP 다운로드

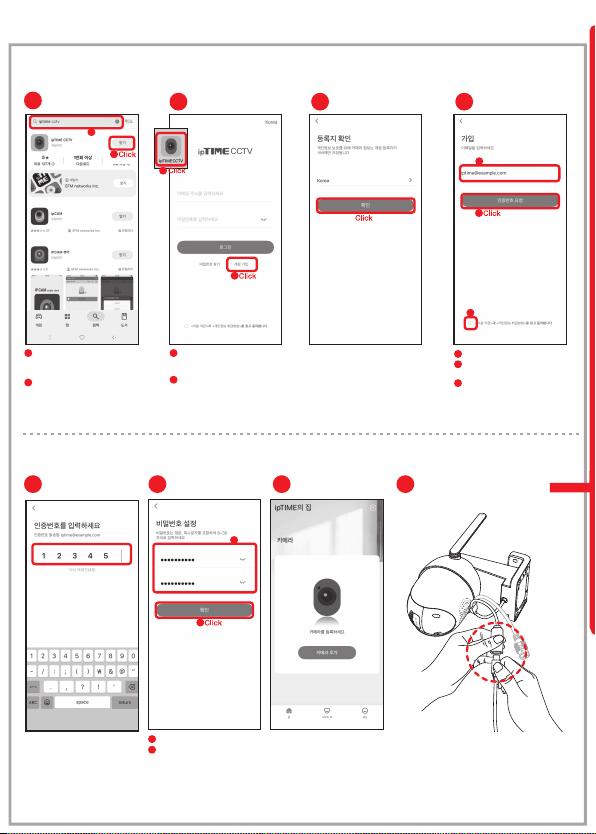

스마트폰 등 모바일 기기에 설치된
[ipTIME CCTV] 아이콘을 선택하여,
앱을 실행합니다.
[계정 가입] 버튼을 클릭합니다.
ipTIME CCTV
APP 실행
새계정 등록 시작
이메일 등록
사용자 등록에 필요한 메일을 입력한 후
<이용 약관과 개인정보 취급방침을
읽고 동의합니다.> 를 체크합니다.
[인증번호 요청] 버튼을 클릭합니다.
이메일로 받은 인증코드를 입력합니다.
비밀번호를 설정합니다.
[확인] 버튼을 클릭합니다.
자동으로 로그인 되며,
홈화면이 나타납니다.
인증 번호 확인
비밀번호 설정
로그인 완료
C500-Outdoor 전원 연결
※ ipTIME C200, C200E는 [ipTIME CAM] 앱을, ipTIME C300plus, C500은 [ipCAM] 앱을 사용합니다.
등록지 확인에서 [Korea]를 확인한 후,
[확인] 버튼을 클릭합니다.
- 스마트폰 등 모바일 기기는 C500-Outdoor를 연결 할 동일 네트워크상의 2.4GHz WiFi에 연결해야 합니다.
스마트폰 등 모바일 기기에 설치된
[Play 스토어] 또는 [App Store]에서
[ipTIME CCTV] 앱을 검색합니다.
ipTIME C500-Outdoor 전용 앱인
[ipTIME CCTV] 앱을 다운받습니다.
C500-Outdoor의 후면 [DC in] 단자에
동봉된 어댑터를 연결하고,
어댑터의 플러그를 콘센트, 멀티탭 등에 연결합니다.
악세서리 장착 준비

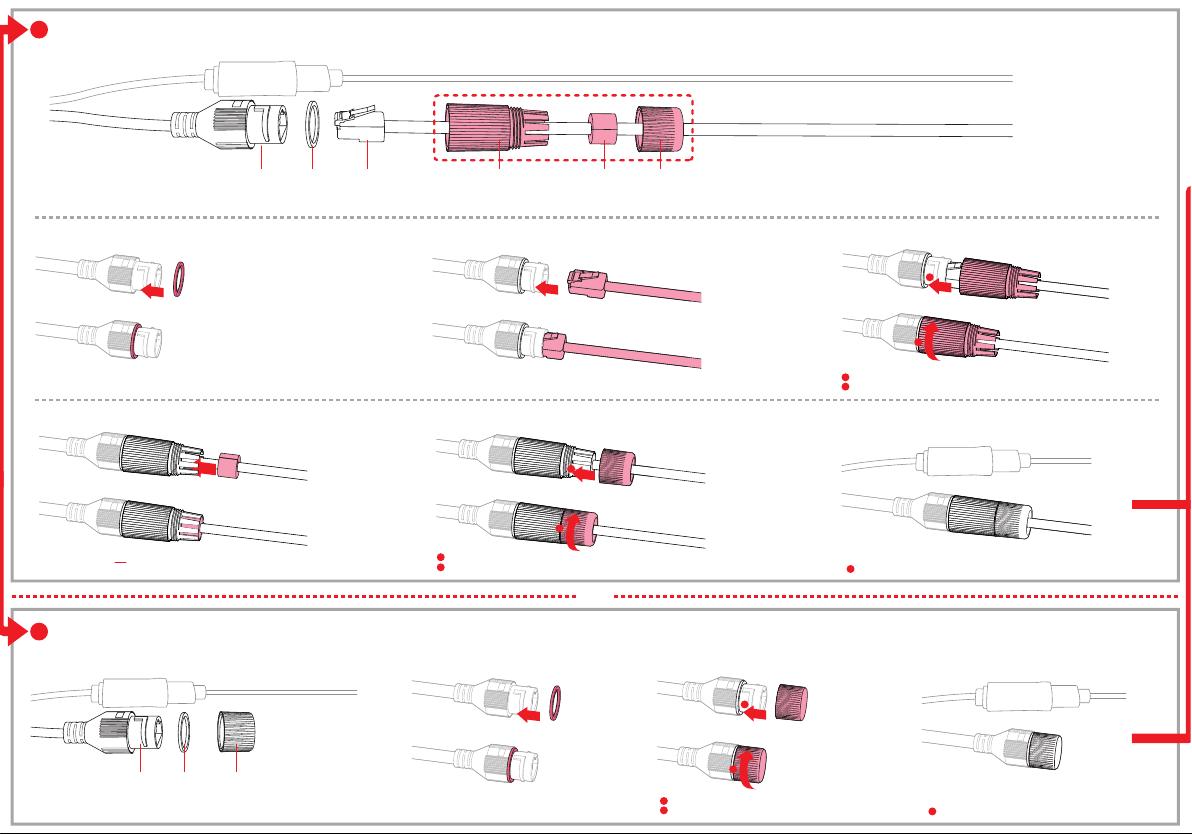

O링 장착 LAN케이블 연결
방수케이스 체결
랜선 고무링 장착
방수마개 체결 완성
< O링 >< LAN 포트 > < LAN 케이블 > < 방수 케이스 > < 랜선 고무링 > < 방수 마개 >
랜케이블에 이미지와 같이 방수케이스, 랜선 고무링, 방수 마개를 악세서리를 장착합니다.
LAN 포트에 O링을 장착합니다. LAN 포트에 LAN 케이블을 연결합니다.
LAN포트에 방수 케이스를 끼운 후,
오른쪽으로 돌려 체결합니다.
방수 마개를 끼운 후,
오른쪽으로 돌려 마무리합니다.
랜선 고무링을 방수케이스 안쪽으로 밀어 넣어, 끼워줍니다.
➊ ➋ ➌
➍
➍
➎
➎
➏
➏
랜포트 방수 악세서리 착용이 완료되었습니다.
카메라 등록 시작을 진행합니다.
< O링 >< LAN 포트 > < 마개 >
이미지와 같이 O링, 마개 악세서리를 준비합니다.
LAN 포트에 O링을 장착합니다.
랜포트 방수 악세서리 착용이 완료되었습니다.
카메라 등록 시작을 진행합니다.
a. 유선 연결 설정 시, 방수 악세서리 착용하기
b. 무선 연결 설정 시, 방수 악세서리 착용하기
Ⅰ
Ⅱ Ⅲ.
Ⅳ.
Ⅵ. Ⅶ.
Ⅴ.
OR
.
.
악세서리 장착 준비
O링 장착 방수케이스 체결
완성
Ⅰ
Ⅱ Ⅲ.
Ⅳ.
.
.
마개를 끼운 후,
오른쪽으로 돌려 마무리합니다.

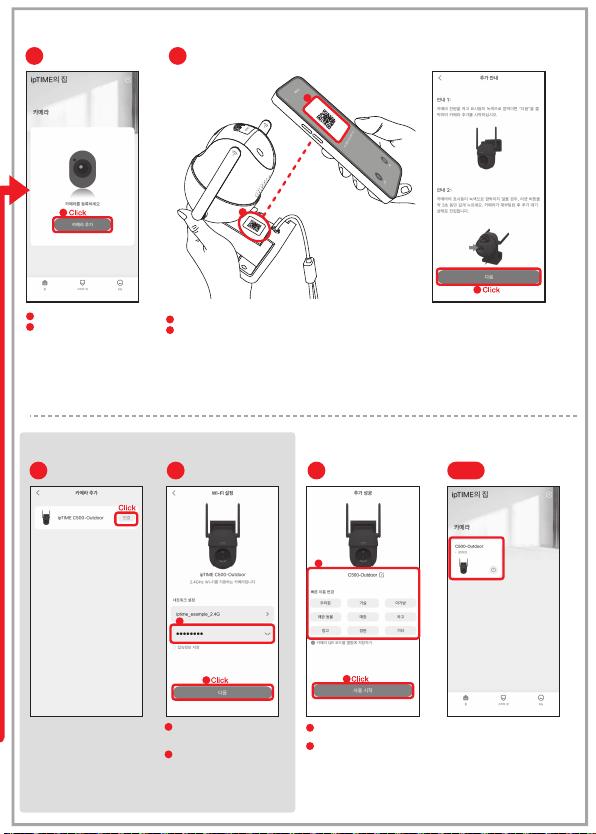

카메라 등록 시작
QR코드 스캔
C500-Outdoor 하단에 있는 QR코드를
모바일 기기의 렌즈로 스캔합니다.
[카메라 추가] 버튼을 클릭합니다.
추가 안내에 따라
C500-Outdoor의 표시등을 확인 후,
[다음] 버튼을 클릭합니다.
※ 카메라의 표시등이 녹색으로 깜박이지 않을 경우,
리셋 버튼을 약 3초 동안 길게 눌러
초기화하여 다시 시도합니다.
※ 랜선 연결 시, 카메라 표시등이 주황색으로
깜박입니다.
카메라 추가
무선 네트워크 설정
CAM 이름 등록
연결하고자 하는 C500-Outdoor의
[연결] 버튼을 클릭합니다.
등록 완료
※ 무선 네트워크는 5GHz, 2.4GHz
모두 지원됩니다.
모바일 기기와 연결된
와이파이 네트워크 이름이 자동입력되므로,
해당 와이파이의 비밀번호를 입력합니다.
[다음] 버튼을 클릭합니다.
[네트워크 연결 중입니다.
네트워크 연결에 성공했습니다.]라는
음성 메세지가 나오면 잠시 기다립니다.
사용하고자 하는 [C500-Outdoor]
이름을 선택하거나, 직접 입력합니다.
[사용 시작] 버튼을 클릭합니다.
※ [카메라 QR 코드를 앨범에 저장하기]
추후 추가 등록 시 앨범에서 QR코드 이미지를
불러올 수 있습니다.
등록된 C500-Outdoor를
리스트에서 확인할 수 있습니다.
목록을 클릭하면, 라이브영상이 재생됩니다.
※ 무선 연결 시에만 카메라 추가 화면과 WiFi 설정 화면이 나타납니다.
A.
ipTIME CCTV APP의 메인 화면
B.
ipTIME CCTV APP으로 이벤트 보기
- [ipTIME CCTV] APP의 이벤트 관리는 [셋. 스마트 집 지켜보기]에서 설정할 수 있습니다.

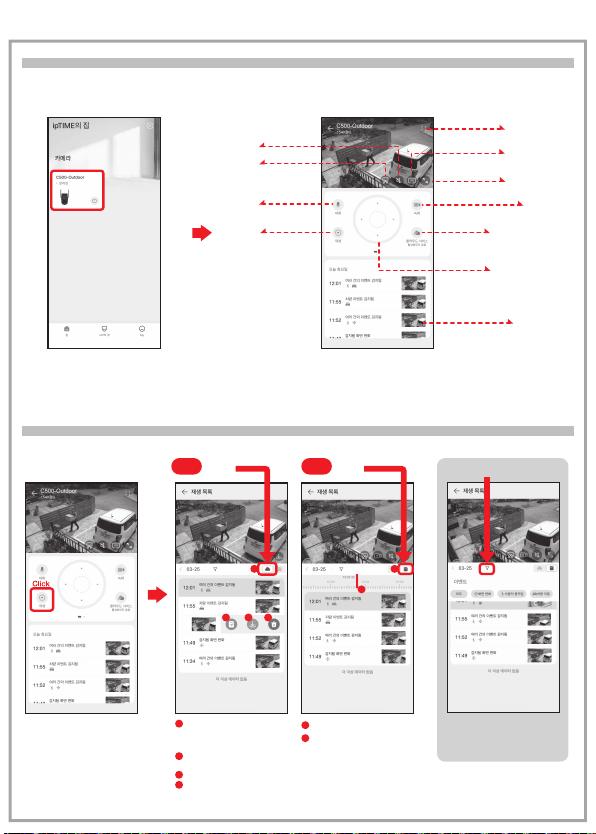

[ipTIME CCTV] APP의 CAM 리스트에서
확인하고자 하는 CAM의 화면을 클릭합니다.
클라우드 탭을 클릭합니다.[재생] 버튼을 클릭합니다.
SD카드 탭을 클릭합니다.
필터 아이콘을 클릭하면,
원하는 이벤트만 필터링하여
확인할 수 있습니다.
※ 이벤트는 클라우드 탭에서만 삭제 가능합니다.
※ SD카드 녹화를 사용하지 않을 경우,
타임라인에 이벤트 발생 시점, 녹화구간이
표시되지 않습니다.
SD 카드에 녹화된 화면을 재생 시,
타임라인에 이벤트 발생 시점이 표시됩니다.
둘.
ipTIME C500-Outdoor 사용하기
화면을 전체화면으로 보여줍니다.
[전체 화면]
[녹화]
[대화]
[재생]
[캡쳐]
[소리]
[화질 선택]
[이벤트]
[설정]
C500-Outdoor의 카메라 촬영 각도를
변경할 수 있습니다.
※ 영상 화면을 터치하여
촬영 각도를 변경할 수도 있습니다.
[PT 컨트롤 패널]
[클라우드 서비스]
클라우드
SD 카드
※ 이벤트 필터
이벤트 목록을 왼쪽으로 밀어
이벤트에 대한 설정을 할 수 있습니다.
이벤트의 유형에 대한 오류가 있을 경우,
오류 보고를 할 수 있습니다.
로컬 앨범(모바일 기기)에 저장합니다.
이벤트 영상을 삭제합니다.
녹화된 영상을 확인합니다.
관리 화면 탭을
왼쪽으로 밀어줍니다.
C500-Outdoor의 두번째 관리 탭에서
다양한 기능을 사용할 수 있습니다.

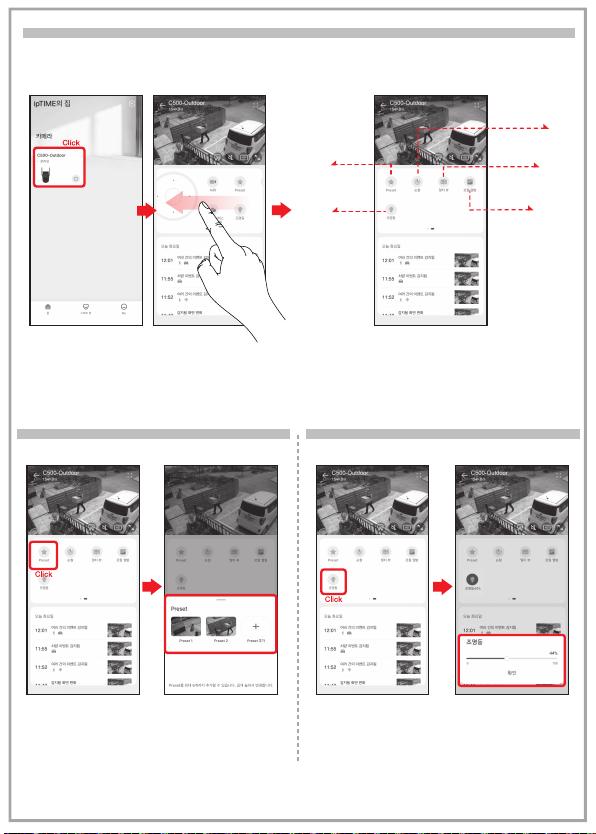

[Preset] 아이콘을 클릭합니다. [조명등] 아이콘을 클릭합니다.[Preset]
[사용법]
C.
ipTIME CCTV APP으로 기능 사용하기
- [ipTIME CCTV] 기능탭에서 다양한 기능을 사용 할 수 있습니다.
C-1.
Preset 설정하기
C-2.
조명등 사용하기
[ipTIME CCTV] APP의 CAM 리스트에서
확인하고자 하는 CAM의 화면을 클릭합니다.
[Preset]
[조명등]
[순찰]
[멀티 뷰]
[로컬 앨범]
카메라가 돌아 순찰 후,
제자리로 돌아옵니다.
한 화면에 최대 4개의 화면을
확인할 수 있습니다.
모바일 기기에 저장된 영상을
확인할 수 있습니다.
1. 원하는 위치로 화면을 이동합니다.
2. [+] 버튼을 클릭하여 위치를 추가합니다.
3. 지정된 이미지를 클릭하면,
카메라가 지정된 위치로 이동합니다.
※ 각 이미지를 길게 터치하면,
이름 변경, 삭제할 수 있습니다.
C500-Outdoor 카메라 렌즈의 위치를
지정할 수 있습니다.
[조명등]
C500-Outdoor의 조명 밝기를
원하는대로 조절 할 수 있습니다.
카메라 렌즈의 위치를
지정하여 볼 수 있습니다.
조명등을 키고 끌 수 있으며,
밝기를 조절 할 수 있습니다.
360°
A.
녹화시간 및 이벤트 유형기록

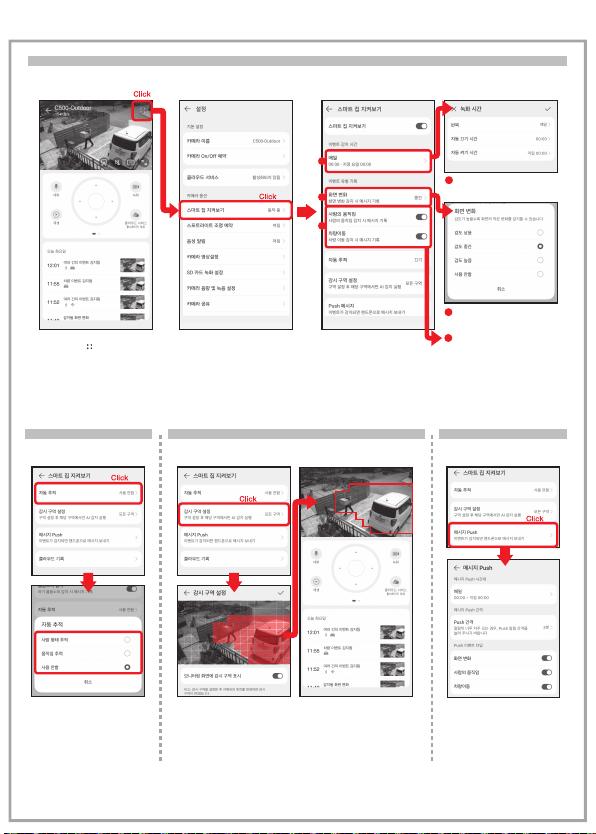

C500-Outdoor의 라이브 화면에서,
우측 상단의 설정[ ] 아이콘을 클릭합니다.
기본 설정 > [카메라 옵션]의
[스마트 집 지켜보기] 를 클릭합니다.
[녹화 시간]
이벤트 녹화 시간을 설정할 수 있습니다.
[화면 변화]
화면의 변화 감도를 설정할 수 있습니다.
[사람의 움직임]
사람의 움직임을 감지하여
이벤트에 표시됩니다.
[차량이동]
차량 이동을 감지하여
이벤트에 표시 됩니다.
[자동 추적]
사람 형태 추적 : 인물 형태를 감지하여
알림을 받을 수 있습니다.
움직임 추적 : 움직이는 모든 물체를
감지하여 알림을 받을 수 있습니다.
셋.
ipTIME C500-Outdoor 스마트 집 지켜보기
B.
자동 추적
D.
메세지 Push
C.
감시 구역 설정
[감시 구역 설정]
화면에서 설정한 범위 안에서
움직임을 감지했을 때, 알림을 받습니다.
[메시지 푸시 시간대]
알림 받을 시간을 설정할 수 있습니다.
[푸시 간격]
이벤트 알림 간격을 설정할 수 있습니다.
[Push 이벤트 타입]
알림 받을 이벤트 타입을 선택할 수 있습니다.
[모니터 화면에 수호 구역 표시]
라이브 화면에서 설정한 범위가 표시됩니다.
부록.
ipTIME CCTV APP 기타 기능
B.
C500-Outdoor 카메라 공유 받기
C.
C500
-
Outdoor 카메라 추가하기
A.
C500-Outdoor 카메라 공유하기
[ipTIME CCTV] APP의 홈 화면에서
상단 [+] 아이콘을 클릭합니다.
[스캔]을 클릭합니다.
QR코드 스캐너가 실행되면,
공유할 기기에서 생성된
QR코드를 스캔합니다.

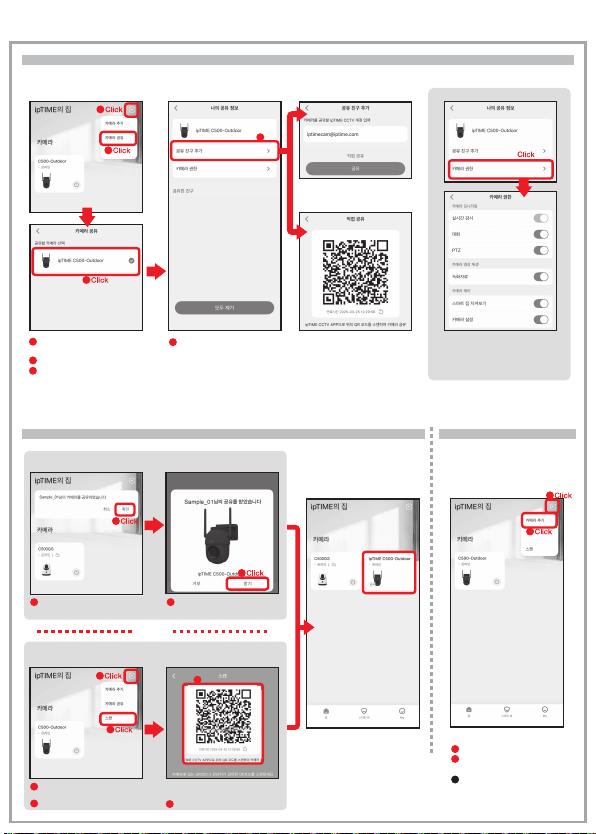

※ C500-Outdoor의 설정 탭에서 카메라의 다양한 설정을 관리할 수 있습니다.
※ [직접 공유] 또는 [계정이름으로 공유] 중 하나만 진행합니다.
[ipTIME CCTV] APP의 상단의
공유 메세지에서 [확인]을 클릭합니다.
[받기]를 클릭합니다.
[ipTIME CCTV] APP의 CAM 리스트에서
[+] 버튼을 클릭한 후,
[카메라 추가]를 클릭합니다.
공유 받기가 완료되면, 카메라 리스트에
공유된 CAM이 표시됩니다.
OR
[계정 이름으로 공유 받은 경우]
[QR코드로 공유 받을 경우]
[ipTIME CCTV] APP의 홈 화면에서
상단 [+] 아이콘을 클릭합니다.
카메라 공유를 클릭합니다.
공유할 카메라를 선택합니다.
공유하고자 하는 CAM의 정보에서
[공유 친구 추가]를 클릭합니다.
[계정이름으로 공유]
관리자가 공유 할 계정을 입력하여
카메라 공유를 보낼 수 있습니다.
[QR코드로 공유]
:공유를 위한 QR코드가 생성됩니다.
[하나. ipTIME C500-Outdoor 설치]의
QR코드 스캔부터 진행합니다.
[카메라 권한]
공유한 CAM의 상세 권한을
설정할 수 있습니다.
D.
카메라 영상 설정하기
E.
SD 녹화 설정
[SD 카드 녹화 시간]
: 화면 녹화 시간대를 설정합니다.
[SD 카드 녹화설정]
: 카드에 녹화될 방식이나, 해상도를
설정할 수 있습니다.
[적외선 야간 관측]
: 흑백 화면으로 전환.
야간 관측 모드를 설정할 수 있습니다.
[화면 반전], [화면 왜곡 보정],
[안티 플리커], [타임스탬프] 를
설정할 수 있습니다.
[주/야간 풀컬러]
: 조명이 자동으로 켜지며 컬러 화면으로 전환
[스마트 풀컬러]
: 움직임 감지 시 조명이 켜져 컬러 화면으로 전환
[LED 비활성화]
: 적외선 LED 미사용.
C500-Outdoor의 라이브 화면에서,
우측 상단의 설정[ ] 아이콘을 클릭합니다.
[카메라 옵션] > [카메라 영상 설정] 탭을
클릭합니다.
C500-Outdoor의 라이브 화면에서,
우측 상단의 설정[ ] 아이콘을 클릭합니다.
[카메라 옵션] > [SD 카드 녹화설정] 탭을
클릭합니다.
F.

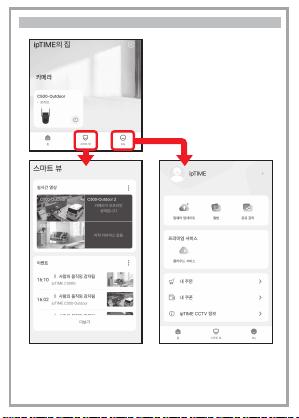

[ipTIME CCTV] 스마트 뷰 / MY
[ipTIME CCTV] APP의 CAM 리스트에서
화면 하단 [MY] 아이콘을 클릭합니다.
[ipTIME CCTV] APP의 CAM 리스트에서
화면 하단 [스마트 뷰] 아이콘을 클릭합니다.
C500-Outdoor의 MY탭에서
카메라의 펌웨어 업데이트 등
다양한 설정을 관리할 수 있습니다.
C500-Outdoor의 스마트 뷰 탭에서
실시간 영상을 멀티 뷰와 이벤트를
한 화면에서 볼 수 있습니다.
[ 제품 보증서 및 고객 지원 ]
제품명 : IP CAM
본 제품은 구입일로부터 1년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME C500-Outdoor
2. AS 보증 기간 : 구입일로부터 1년간 (구입일 미확인 시 제조일로부터 15개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간 내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서
사용하는 경우 전파간섭의 우려가 있습니다.
