[AP / Extender] Extender-GIGA2 사용설명서
[AP / Extender] Extender-GIGA2 사용설명서 입니다.
*메뉴얼을 보기 위해서는 Acrobat Reader가 설치되어 있어야 합니다. Acrobat Reader 다운로드
*메뉴얼을 보기 위해서는 Acrobat Reader가 설치되어 있어야 합니다. Acrobat Reader 다운로드
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.

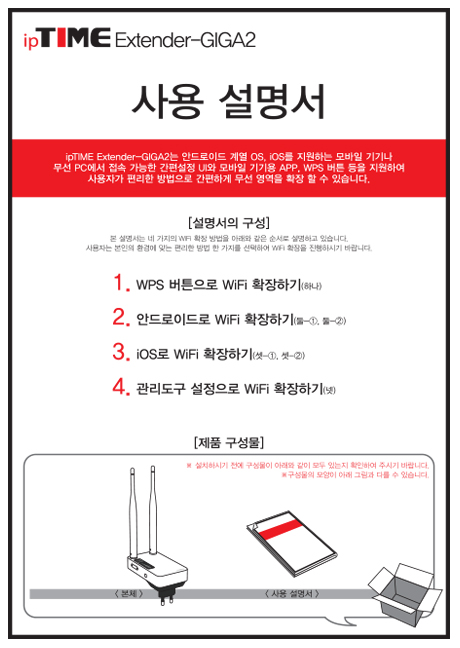

사용 설명서
ipTIME Extender-GIGA2는 안드로이드 계열 OS, iOS를 지원하는 모바일 기기나
무선 PC에서 접속 가능한 간편설정 UI와 모바일 기기용 APP, WPS 버튼 등을 지원하여
사용자가 편리한 방법으로 간편하게 무선 영역을 확장 할 수 있습니다.
< 사용 설명서 >< 본체 >
Extender
-
GIGA2
[제품 구성물]
[설명서의 구성]
WPS 버튼으로 WiFi 확장하기(하나)
1.
안드로이드로 WiFi 확장하기(둘-①, 둘-②)
2.
관리도구 설정으로 WiFi 확장하기(넷)
4.
iOS로 WiFi 확장하기(셋-①, 셋-②)
3.
본 설명서는 네 가지의 WiFi 확장 방법을 아래와 같은 순서로 설명하고 있습니다.
사용자는 본인의 환경에 맞는 편리한 방법 한 가지를 선택하여 WiFi 확장을 진행하시기 바랍니다.
[ 제품 보증서 및 고객 지원 ]
1. AS 보증 대상 기기 : ipTIME Extender-GIGA2
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 인터넷 서비스 약관, 규정, 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 회선 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 회선 장애를 대비하여 제품을 사용하시기 바랍니다.
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우
전파간섭의 우려가 있습니다.
제품명 : Extender-GIGA2
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
각부 명칭
참고.
ipTIME Extender-GIGA2는 포트, 버튼, 스위치, LED 등이 아래와 같이 구성되어 있습니다.
2.4G WPS 버튼
5G WPS 버튼
안테나
전원플러그
LED
RST 버튼
On/OFF 스위치
LAN 포트
※ 본 설명서 상의 LED는
빨간색으로 표시되어 있으나,
실제 LED 색상은 파란색 입니다.
[5G WiFi LED]
: 확장한 AP로부터 받는
5G WiFi 신호 수신률 표시.
[2.4G WiFi LED]
: 확장한 AP로부터 받는
2.4G WiFi 신호 수신률 표시.
[LED 동작 설명]
- 켜짐 : 전원 켜짐, - 꺼짐 : 전원 꺼짐.
- 켜짐 : 부팅 중.
- 천천히 깜빡거림 : 동작 중.
- 빠르게 깜빡거림 : 초기화 중.
(RST 버튼을 10초이상 누른 상태.)
- 천천히 깜빡거림 : 무선 확장 연결 시도 중.
- 빠르게 깜빡거림 : WPS 연결 시도 중.
- 켜짐 : 유선 포트가 연결 됨.
- 켜짐 : 무선 확장 연결 됨.
익스텐더 설치하기
시작.
Extender-GIGA2를
무선AP와 가까운 곳에 있는
벽면 콘센트, 멀티탭 등에 연결 합니다.
콘센트에 연결하기
전원 연결하기
제품 우측의 전원 스위치를 [ ]으로 밀어 전원을 켜고,
제품 전면의 [ ] LED가 켜지고, [ ] LED가 천천히 깜빡이는지 확인합니다.
- [ ] LED는 켜져 있다가 부팅이 완료되면, 천천히 깜빡이므로 잠시 기다려 주시기 바랍니다.
콘센트에 연결하기
전원 연결하기
하나.
WPS 버튼으로 WiFi 확장하기
- 하나~넷 중에서 한 가지만 진행합니다.
- ipTIME Extender-GIGA2를 이용하여 WiFi 영역을 확장하기 위해서는 별도의 무선 AP가 이미 설치되어 있어야 합니다.
- 사용하시는 무선 AP에 WPS 버튼이 있어야 합니다. (WPS 버튼이 없는 경우, 간편설정UI나 APP을 이용하여 설정합니다.)
Extender-GIGA2를
무선AP와 가까운 곳에 있는
벽면 콘센트, 멀티탭 등에 연결 합니다.
WPS 연결하기
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
N904
plus
Power LED. It is On when the device is powered.
:
:
CPU LED. It is Blinking per 1 sec when the device is in normal operation.
:
Wireless LED. It is On when the wireless port is in normal operation.
/
:
WAN LED. It is On when WAN port is connected and Blinking when there are data.
:
LAN LED. The dot count is the port number which the LED represent. ( . . . . )
※ ipTIME 무선AP를 사용하시는 경우, 무선AP의 WPS 버튼을 누른 후,
2분안에 Extender-GIGA2의 WPS버튼을 눌러야 정상적으로 연결이 가능합니다.
설치되어있는 무선AP의 WPS 버튼을 누릅니다.
Extender-GIGA2의 좌측에 있는 WPS 버튼을 누르면 해당 LED가 깜빡이며, 무선AP와의 WPS 연결을 시도 합니다.
- 5GHz 연결 : [ ]버튼을 누르면, 전면의 [ ] LED가 깜빡이며, WPS 연결을 시도 합니다.
- 2.4GHz 연결 : [ ]버튼을 누르면, 전면의 [ ] LED가 깜빡이며, WPS 연결을 시도 합니다.
연결이 완료되면 LED의 깜빡임이 멈추고, 켜져있는 상태가 유지됩니다.
[5GHz 연결] [2.4GHz 연결]
확장된 WiFi 사용
Extender-GIGA2가 정상적으로 연결되면
보다 넓은 WiFi 환경을 사용하실 수 있습니다.
설정 완료한 Extender-GIGA2를 원하는 위치에 이동하여 전원플러그를 연결하고,
전원 스위치를 올려 전원을 켠 뒤, 제품 전면의 LED를 통해 WiFi 연결 상태를 확인합니다.
※ 무선AP와 Extender-GIGA2간의 거리가 너무 멀리 떨어져 있는 경우, (WiFi LED가 꺼지거나 약한 경우)
Extender-GIGA2의 무선이 연결되지 않을 수 있습니다.
이 때에는 무선AP와 Extender-GIGA2의 거리를 좁혀 재배치 하시기 바랍니다.
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
N904
plus
Power LED. It is On when the device is powered.
:
:
CPU LED. It is Blinking per 1 sec when the device is in normal operation.
:
Wireless LED. It is On when the wireless port is in normal operation.
/
:
WAN LED. It is On when WAN port is connected and Blinking when there are data.
:
LAN LED. The dot count is the port number which the LED represent. ( . . . . )
[2.4G 정상 연결] [5G 정상 연결]
Extender-GIGA2 배치
제품 우측의 전원 스위치를 [ ]으로 밀어 전원을 켜고,
제품 전면의 [ ] LED가 켜지고, [ ] LED가 천천히 깜빡이는지 확인합니다.
- [ ] LED는 켜져 있다가 부팅이 완료되면, 천천히 깜빡이므로 잠시 기다려 주시기 바랍니다.
안드로이드 모바일 간편 설정으로 WiFi 확장하기
- 하나~넷 중에서 한 가지만 진행합니다.
둘
-
.
확장된 WiFi 사용
※ [ipTIME Extender-GIGA2 간편설정]
화면이 표시되지 않을 경우
모바일 기기의 퀵 메뉴에 표시된
[Wi-Fi 네트워크에 로그인
iptime_extender_setup]을 선택하면
간편 설정 화면이 표시됩니다.
Extender-GIGA2 배치
설정 완료한 Extender-GIGA2를 원하는 위치에 이동하여 전원플러그를 연결하고,
전원 스위치를 올려 전원을 켠 뒤, 제품 전면의 LED를 통해 WiFi 연결 상태를 확인합니다.
※ 무선AP와 Extender-GIGA2간의 거리가 너무 멀리 떨어져 있는 경우, (WiFi LED가 꺼지거나 약한 경우)
Extender-GIGA2의 무선이 연결되지 않을 수 있습니다.
이 때에는 무선AP와 Extender-GIGA2의 거리를 좁혀 재배치 하시기 바랍니다.
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
N904
plus
Power LED. It is On when the device is powered.
:
:
CPU LED. It is Blinking per 1 sec when the device is in normal operation.
:
Wireless LED. It is On when the wireless port is in normal operation.
/
:
WAN LED. It is On when WAN port is connected and Blinking when there are data.
:
LAN LED. The dot count is the port number which the LED represent. ( . . . . )
Extender-GIGA2가 정상적으로 연결되면
보다 넓은 WiFi 환경을 사용하실 수 있습니다.
[2.4G 정상 연결] [5G 정상 연결]
설정화면 접속하기
모바일 기기의 퀵메뉴에서
[Wi-Fi] 버튼을 길게 누릅니다.
[iptime_extender_setup]을 선택하여,
연결합니다.
※ [iptime_extender_setup]이 표시되지 않을 경우,
제품을 초기화 한 후 다시 진행하시기 바랍니다.
- 초기화 방법 : RST 버튼을 [ ] LED가
빠르게 깜빡거릴 때 까지(약 10초간) 누릅니다.
- [시작. 익스텐더 설치하기]를 참고하여, Extender-GIGA2를 설치 한 후, 다음 과정을 진행합니다.
ipTIME Extender 간편 설정 [IP 주소 입력][WiFi 확장 방식 선택]
[확장할 무선 AP 연결] [시스템 재시작][설정 확인]
[AP검색] 버튼을 클릭하여, 무선 AP를 검색합니다.
검색된 리스트가 나타나면, 확장하고자 하는 무선AP를 선택합니다.
선택한 무선AP의 [네트워크 암호]를 입력합니다.
[다음]을 클릭합니다.
설정 확인 후,
[적용] 버튼을 클릭합니다.
알림 창의 [확인] 버튼을 클릭하여,
시스템 재시작을 진행합니다.
Extender-GIGA2가 재부팅이 완료되면,
[WiFi 확장 설정이 완료] 화면이 표시됩니다.
[확장 설정 완료]
인터넷 브라우저를 실행합니다.
[주소]란에 [setup.iptime.com]을 입력하여
[간편설정]에 접속합니다.
Extender-GIGA2 관리시 사용 할
[관리자 계정]과 [관리자 암호]를 입력합니다.
[다음]을 클릭합니다.
Extender IP 주소가 자동으로
설정됩니다.
[무선확장방식]이 표시됩니다.
[다음]을 클릭합니다.
확장 방식 리스트가 나타나면,
사용하고자 하는 확장방식을 선택합니다.
[다음]을 클릭합니다.
- 하나~넷 중에서 한 가지만 진행합니다.
안드로이드 APP으로 WiFi 확장하기
둘
-
.
- 안드로이드 APP을 이용하여 ipTIME Extender-GIGA2의 설정을 진행하기 위해서는 먼저, 모바일 기기의 [Play 스토어]에서 [ipTIME Ext] APP을 다운로드 받아야 합니다.
- [시작. 익스텐더 설치하기]를 참고하여, Extender-GIGA2를 설치 한 후, 다음 과정을 진행합니다.
[2.4G 정상 연결] [5G 정상 연결]
관리자 설정을 원하는 경우
[관리자 설정하기] 버튼을 클릭합니다.
관리자 계정은 기본 [admin] 입니다.
원하는 계정과 암호를 입력합니다.
[다음] 버튼을 클릭합니다.
기본 관리자 계정을 사용하는 경우
[건너뛰기]를 클릭합니다.
Extender의 IP 주소가 자동으로 설정됩니다.
IP주소 변경을 원하는 경우,
[시스템 IP주소 설정하기]를 클릭합니다.
원하는 시스템 IP주소를 적용합니다.
[다음] 버튼을 클릭합니다.
기본 설정된 시스템 IP주소를
사용할 경우 [건너뛰기]를 클릭합니다.
확장할 무선AP의 [Wi-Fi]를 클릭합니다.
선택한 무선AP의 [Wi-Fi 암호]를
입력합니다.
[다음]을 클릭합니다.
확장할 무선AP의 [Wi-Fi]를 클릭합니다.
선택한 무선AP의 [Wi-Fi 암호]를
입력합니다.
[다음]을 클릭합니다.
[시스템 IP주소 설정][관리자 계정 설정] [확장할 무선 AP 연결] [확장할 WiFi 확인]
확장할 WI-Fi를 확인하고
[다음]버튼을 클릭합니다.
[확장 설정 완료] [연결 확인]
Extender-GIGA2 배치
설정 완료한 Extender-GIGA2를 원하는 위치에 이동하여 전원플러그를 연결하고,
전원 스위치를 올려 전원을 켠 뒤, 제품 전면의 LED를 통해 WiFi 연결 상태를 확인합니다.
※ 무선AP와 Extender-GIGA2간의 거리가
너무 멀리 떨어져 있는 경우, (WiFi LED가 꺼지거나 약한 경우)
Extender-GIGA2의 무선이 연결되지 않을 수 있습니다.
이 때에는 무선AP와 Extender-GIGA2의 거리를 좁혀 재배치 하시기 바랍니다.
ipTIME Ext APP 실행
- 스마트폰 등 모바일 기기에 설치된
[ipTIME Ext] 아이콘을 선택하여,
APP을 실행합니다.
※ [ipTIME Ext] APP은 [Play 스토어]에서
무료로 다운 받을 수 있습니다.
Extender 설정 시작
[시작하기] 버튼을 클릭하여,
설정을 시작합니다.
Extender 전원 LED 확인
Extender 설정
Extender 설치 안내사항
Extender 설치 안내사항을 확인하고,
해당 내용을 설정한 후,
[다음] 버튼을 클릭합니다.
Extender를 전원에 연결하고,
전원 LED가 켜지면 1분동안 기다립니다.
Extender Wi-Fi를 자동으로 검색합니다.
[연결]을 클릭합니다.
[LED가 켜져 있음] 버튼을 클릭합니다.
※ 연결에 실패하는 경우,
리셋 버튼을 눌러 제품을 초기화를 진행합니다.
※ [확장 안함] 버튼으로 2.4GHz와 5GHz 대역의 확장 여부를 각각 설정할 수 있습니다.
※ 2.4GHz와 5GHz를 모두 확장하는 경우, 먼저 선택한 2.4GHz 신호와 동일한 공유기의 5GHz 신호를 선택합니다.
[확장 WiFi 확인 및 시스템 재시작]
확장된 Wi-Fi 이름을
설정할 수 있습니다.
[다음]버튼을 클릭하면
자동으로 재부팅 됩니다.
확장이 완료되었습니다.
[연결확인] 버튼을 클릭하여,
연결 상태를 확인합니다.
※ Extender가 연결에 실패할 경우에는
[초기화 방법 보기]를 클릭하여,
[ Extender 설정 시작]부터
다시 진행합니다.
iOS 모바일 간편 설정으로 WiFi 확장하기
- 하나~넷 중에서 한 가지만 진행합니다.
셋
-
.
확장된 WiFi 사용
Extender-GIGA2 배치
설정 완료한 Extender-GIGA2를 원하는 위치에 이동하여 전원플러그를 연결하고,
전원 스위치를 올려 전원을 켠 뒤, 제품 전면의 LED를 통해 WiFi 연결 상태를 확인합니다.
※ 무선AP와 Extender-GIGA2간의 거리가 너무 멀리 떨어져 있는 경우, (WiFi LED가 꺼지거나 약한 경우)
Extender-GIGA2의 무선이 연결되지 않을 수 있습니다.
이 때에는 무선AP와 Extender-GIGA2의 거리를 좁혀 재배치 하시기 바랍니다.
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
N904
plus
Power LED. It is On when the device is powered.
:
:
CPU LED. It is Blinking per 1 sec when the device is in normal operation.
:
Wireless LED. It is On when the wireless port is in normal operation.
/
:
WAN LED. It is On when WAN port is connected and Blinking when there are data.
:
LAN LED. The dot count is the port number which the LED represent. ( . . . . )
[2.4G 정상 연결] [5G 정상 연결]
설정화면 접속하기
모바일 기기의 [설정] 아이콘을 누릅니다.
[Wi-Fi] 메뉴를 선택합니다.
[Wi-Fi]를 활성화 합니다.
[iptime_extender_setup]을 선택합니다.
- [시작. 익스텐더 설치하기]를 참고하여, Extender-GIGA2를 설치 한 후, 다음 과정을 진행합니다.
※ [iptime_extender_setup]이 표시되지 않을 경우, 제품을 초기화 한 후 다시 진행하시기 바랍니다.
- 초기화 방법 : RST 버튼을 [ ] LED가 빠르게 깜빡거릴 때 까지(약 10초간) 누릅니다.
Extender-GIGA2가 정상적으로 연결되면
보다 넓은 WiFi 환경을 사용하실 수 있습니다.
정상적으로 연결 되면,
[Extender-GIGA2 간편 설정] 화면에
접속됩니다.
Extender-GIGA2 관리시 사용 할
[관리자 계정]과 [관리자 암호]를
입력합니다.
[다음]을 클릭합니다.
ipTIME Extender 간편 설정 [IP 주소 입력][WiFi 확장 방식 선택]
Extender의 IP 주소가 자동으로
설정됩니다.
[무선확장방식]이 표시됩니다.
[다음]을 클릭합니다.
확장 방식 리스트가 나타나면,
사용하고자 하는 확장방식을 선택합니다.
[다음]을 클릭합니다.
[확장할 무선 AP 연결] [설정 확인]
[WiFi 검색] 버튼을 클릭하여, 무선 AP를 검색합니다.
검색된 리스트가 나타나면, 확장하고자 하는 무선AP를 선택합니다.
선택한 무선AP의 [네트워크 암호]를 입력합니다.
[다음]을 클릭합니다.
설정 확인 후,
[적용] 버튼을 클릭합니다.
Extender-GIGA2가 재부팅이 진행되면,
간편 설정 화면이 자동으로 꺼집니다.
확장이 완료되었습니다.
[시스템 재시작] [확장 설정 완료]
알림 창의 [확인] 버튼을 클릭하여,
시스템 재시작을 진행합니다.
- 하나~넷 중에서 한 가지만 진행합니다.
iOS APP으로 WiFi 확장하기
셋
-
.
- iOS APP을 이용하여 ipTIME Extender-GIGA2의 설정을 진행하기 위해서는 먼저, 모바일 기기의 [App Store]에서 [ipTIME Ext] APP을 다운로드 받아야 합니다.
- [시작. 익스텐더 설치하기]를 참고하여, Extender-GIGA2를 설치 한 후, 다음 과정을 진행합니다.
관리자 설정을 원하는 경우
[관리자 설정하기] 버튼을 클릭합니다.
관리자 계정은 기본 [admin] 입니다.
원하는 계정과 암호를 입력합니다.
[다음] 버튼을 클릭합니다.
기본 관리자 계정을 사용하는 경우
[건너뛰기]를 클릭합니다.
Extender의 IP 주소가 자동으로 설정됩니다.
IP주소 변경을 원하는 경우,
[시스템 IP주소 설정하기]를 클릭합니다.
원하는 시스템 IP주소를 적용합니다.
[다음] 버튼을 클릭합니다.
기본 설정된 시스템 IP주소를
사용할 경우 [건너뛰기]를 클릭합니다.
확장할 무선AP의 [Wi-Fi]를 클릭합니다.
선택한 무선AP의 [Wi-Fi 암호]를
입력합니다.
[다음]을 클릭합니다.
확장할 무선AP의 [Wi-Fi]를 클릭합니다.
선택한 무선AP의 [Wi-Fi 암호]를
입력합니다.
[다음]을 클릭합니다.
[시스템 IP주소 설정][관리자 계정 설정] [확장할 무선 AP 연결] [확장할 WiFi 확인]
확장할 WI-Fi를 확인하고
[다음]버튼을 클릭합니다.
[확장 설정 완료] [연결 확인]
ipTIME Ext APP 실행
- 스마트폰 등 모바일 기기에 설치된
[ipTIME Ext] 아이콘을 선택하여,
APP을 실행합니다.
※ [ipTIME Ext] APP은 [Play 스토어]에서
무료로 다운 받을 수 있습니다.
Extender 설정 시작
[시작하기] 버튼을 클릭하여,
설정을 시작합니다.
Extender 전원 LED 확인
Extender 설정
Extender 설치 안내사항
Extender 설치 안내사항을 확인하고,
해당 내용을 설정한 후,
[다음] 버튼을 클릭합니다.
Extender를 전원에 연결하고,
전원 LED가 켜지면 1분동안 기다립니다.
Extender Wi-Fi를 자동으로 검색합니다.
[연결]을 클릭합니다.
[LED가 켜져 있음] 버튼을 클릭합니다.
※ 연결에 실패하는 경우,
리셋 버튼을 눌러 제품을 초기화를 진행합니다.
※ [확장 안함] 버튼으로 2.4GHz와 5GHz 대역의 확장 여부를 각각 설정할 수 있습니다.
※ 2.4GHz와 5GHz를 모두 확장하는 경우, 먼저 선택한 2.4GHz 신호와 동일한 공유기의 5GHz 신호를 선택합니다.
[확장 WiFi 확인 및 시스템 재시작]
확장된 Wi-Fi 이름을
설정할 수 있습니다.
[다음]버튼을 클릭하면
자동으로 재부팅 됩니다.
확장이 완료되었습니다.
[연결확인] 버튼을 클릭하여,
연결 상태를 확인합니다.
※ Extender가 연결에 실패할 경우에는
[초기화 방법 보기]를 클릭하여,
[ Extender 설정 시작]부터
다시 진행합니다.
[2.4G 정상 연결] [5G 정상 연결]
Extender-GIGA2 배치
설정 완료한 Extender-GIGA2를 원하는 위치에 이동하여 전원플러그를 연결하고,
전원 스위치를 올려 전원을 켠 뒤, 제품 전면의 LED를 통해 WiFi 연결 상태를 확인합니다.
※ 무선AP와 Extender-GIGA2간의 거리가
너무 멀리 떨어져 있는 경우, (WiFi LED가 꺼지거나 약한 경우)
Extender-GIGA2의 무선이 연결되지 않을 수 있습니다.
이 때에는 무선AP와 Extender-GIGA2의 거리를 좁혀 재배치 하시기 바랍니다.
Extender-GIGA2를
무선AP와 가까운 곳에 있는
벽면 콘센트, 멀티탭 등에 연결 합니다.
Extender-GIGA2 제품 우측 LAN포트에 랜선을 연결합니다.
Extender-GIGA2에 연결한 랜선의 반대쪽 커넥터를 PC에 연결 합니다.
제품 전면의 [ ] LED가 켜졌는지 확인합니다.
콘센트에 연결하기
전원 연결하기
제품 우측의 전원 스위치를 [ ]으로 밀어 전원을 켜고,
제품 전면의 [ ] LED가 켜지고,
[ ] LED가 천천히 깜빡이는지 확인합니다.
- [ ] LED는 켜져 있다가 부팅이 완료되면,
천천히 깜빡이므로 잠시 기다려 주시기 바랍니다.
Extender-GIGA2에 랜선 연결
[ipTIME 검색기를 이용하여 접속하기]
시작 > 모든 프로그램 > ipTIME >
ipTIME 공유기 폴더의 ipTIME 검색기를 실행합니다.
[웹설정 화면접속] 버튼을 클릭 합니다.
관리도구 설정으로 WiFi 확장하기
넷.
- 하나~넷 중에서 한 가지만 진행합니다.
- Extender-GIGA2를 유선으로 연결하여 설정할 수 있습니다.
- 관리도구는 ipTIME 검색기를 이용하거나, 인터넷 탐색기를 이용하여 접속 할 수 있습니다.
관리도구 접속하기
ipTIME 검색 리스트에서 접속 할
[ipTIME Extender-GIGA2]를
더블 클릭 합니다.
[관리도구] 버튼을 클릭하여
관리도구에 접속 합니다.
Internet 탐색기를 실행하고,
[주소]란에 위 그림과 같이 Extender-GIGA2의 IP주소인
“192.168.0.254”를 입력하고 [Enter]키를 누릅니다.
[인터넷 탐색기를 이용하여 접속하기]
※ 다음페이지에 계속 ->
- ipTIME 검색기가 설치되어 있지 않은 경우, ipTIME 홈페이지에서 다운로드 받아 설치 할 수 있습니다.
[참고] ipTIME 검색기 설치하기
홈페이지 첫 화면의 우측 하단 [바로가기] 메뉴에서 [ipTIME 검색기] 아이콘을 클릭합니다.
인터넷 탐색기 [주소]란에 www.iptime.com 을 입력하여 ipTIME 홈페이지에 접속합니다.
안내에 따라 [ipTIME 검색기]를 설치 합니다.
[ipTIME 검색기 다운로드] 링크를 클릭하여, ipTIME 검색기 설치 마법사를 실행합니다.
확장된 WiFi 사용
Extender-GIGA2가 정상적으로 연결되면
보다 넓은 WiFi 환경을 사용하실 수 있습니다.
Extender-GIGA2 배치
설정 완료한 Extender-GIGA2를 원하는 위치에 이동하여 전원플러그를 연결하고,
전원 스위치를 올려 전원을 켠 뒤, 제품 전면의 LED를 통해 WiFi 연결 상태를 확인합니다.
※ 무선AP와 Extender-GIGA2간의 거리가 너무 멀리 떨어져 있는 경우,
(WiFi LED가 꺼지거나 약한 경우) Extender-GIGA2의 무선이 연결되지 않을 수 있습니다.
이 때에는 무선AP와 Extender-GIGA2의 거리를 좁혀 재배치 하시기 바랍니다.
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
N904
plus
Power LED. It is On when the device is powered.
:
:
CPU LED. It is Blinking per 1 sec when the device is in normal operation.
:
Wireless LED. It is On when the wireless port is in normal operation.
/
:
WAN LED. It is On when WAN port is connected and Blinking when there are data.
:
LAN LED. The dot count is the port number which the LED represent. ( . . . . )
[2.4G 정상 연결] [5G 정상 연결]
[기본 설정] > [익스텐더 설정] 메뉴를 클릭합니다.
[2.4GHz] 또는 [5GHz] 페이지에서 [무선익스텐더 (AP+Client)]를 선택합니다.
[AP검색] 버튼을 클릭하여 연결하고자 하는 AP를 검색합니다.
연결하고자 하는 AP를 선택합니다.
선택한 AP 정보를 확인하고, 선택한 AP에 보안이 설정되어 있을 경우,
[네트워크 암호]를 입력합니다.
[적용] 버튼을 클릭하여 설정을 적용합니다.
익스텐더 설정 / 연결 할 AP 검색
AP에 Extender-GIGA2 연결하기
Extender-GIGA2 연결 완료
※AP의 보안을 적용 할 경우, 암호화 방식을 WPAPSK 이상으로 설정해야
Extender-GIGA2와 연결할 수 있습니다.
Extender-GIGA2가 선택한 AP에 올바르게 연결 되면,
[브리지 연결됨] 으로 표시 됩니다.
※2.4GHz와 5GHz의 익스텐더 설정 방법은 동일하며,
2.4GHz와 5GHz를 동시에 이용할 수 있습니다.
무선PC로 간편 설정 접속
부록1.
- Extender-GIGA2를 무선PC (노트북, 무선랜카드가 장착된 PC등)로 설정하고자 하는 경우,
아래와 같이 간편 설정 화면에 접속하여 설정을 진행 할 수 있습니다.
- [시작. 익스텐더 설치하기]를 참고하여, Extender-GIGA2를 설치 한 후, 다음 과정을 진행합니다.
PC 바탕화면 우측 하단의 네트워크 아이콘을 클릭합니다.
검색된 SSID 중 [iptime_extender_setup]을
더블 클릭하여 연결합니다.
※Windows 8 이상 사용시, 과정은 생략될 수 있습니다.
[ipTIME Extender-GIGA2 간편 설정] 화면에 접속 되면,
관리자 계정, 무선 설정 등의 설정 내용을 입력하여 Extender-GIGA2의 확장 설정을 진행합니다.
※ [ipTIME Extender-GIGA2 간편 설정] 화면 설정 방법은 [ ]의
~ 과정을 참고하시기 바랍니다.
안드로이드 모바일 간편 설정으로 WiFi 확장하기
둘
-
①.
[iptime_extender_setup]에 연결되면
인터넷 브라우저를 실행하고,
[주소]란에 [setup.iptime.com]을 입력합니다.
※ [iptime_extender_setup]이 표시되지 않을 경우,
제품을 초기화 한 후 다시 진행하시기 바랍니다.
- 초기화 방법 : RST 버튼을 [ ] LED가
빠르게 깜빡거릴 때 까지(약 10초간) 누릅니다.
WPS 연결하기
Extender-GIGA2를 랜카드로 사용
- [시작. 익스텐더 설치하기]를 참고하여, Extender-GIGA2를 설치 한 후, 다음 과정을 진행합니다.
랜카드로 사용하기
부록2.
※ ipTIME 무선AP를 사용하시는 경우, 무선AP의 WPS 버튼을 누른 후,
2분안에 Extender-GIGA2의 WPS버튼을 눌러야 정상적으로 연결이 가능합니다.
설치되어있는 무선AP의 WPS 버튼을 누릅니다.
Extender-GIGA2의 좌측에 있는 WPS 버튼을 누르면 해당 LED가 깜빡이며, 무선AP와의 WPS 연결을 시도 합니다.
- 5GHz 연결 : [ ]버튼을 누르면, 전면의 [ ] LED가 깜빡이며, WPS 연결을 시도 합니다.
- 2.4GHz 연결 : [ ]버튼을 누르면, 전면의 [ ] LED가 깜빡이며, WPS 연결을 시도 합니다.
연결이 완료되면 LED의 깜빡임이 멈추고, 켜져있는 상태가 유지됩니다.
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
2
.
4
G
H
z
A
N
T
5
G
H
z
A
N
T
N904
plus
Power LED. It is On when the device is powered.
:
:
CPU LED. It is Blinking per 1 sec when the device is in normal operation.
:
Wireless LED. It is On when the wireless port is in normal operation.
/
:
WAN LED. It is On when WAN port is connected and Blinking when there are data.
:
LAN LED. The dot count is the port number which the LED represent. ( . . . . )
Extender-GIGA2 제품 우측 LAN포트에 랜선을 연결합니다.
Extender-GIGA2에 연결된 랜선의 반대편 커넥터를
사용하고자 하는 PC, 스마트TV, 노트북, 게임기 등에 연결합니다.
바르게 연결되면 [ ] LED가 켜집니다.
