- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용 중 발생할 수 있는 데이타 손실, 접속 불능에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 데이타 손실, 접속 불능을 대비하여 제품을 사용하시기 바랍니다.

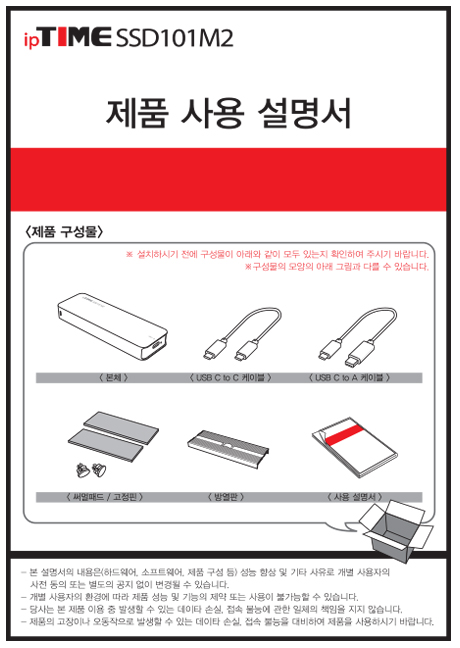

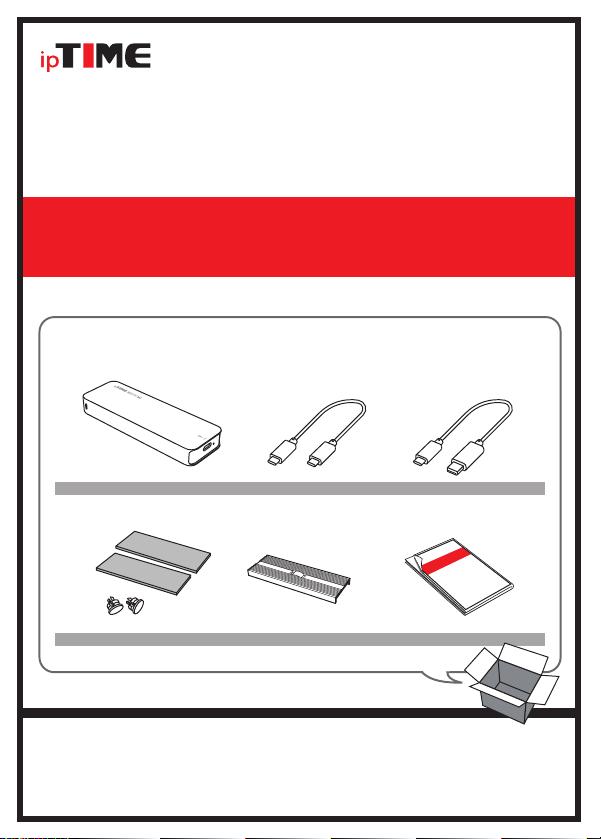

<제품 구성물>
SSD101M2
< 사용 설명서 >
< 본체 > < USB C to C 케이블 >
제품 사용 설명서
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양의 아래 그림과 다를 수 있습니다.
< 방열판 >< 써멀패드 / 고정핀 >
< USB C to A 케이블 >
[ 제품 보증서 및 고객 지원 ]
제품명 : 외장하드 케이스
본 제품은 구입일로부터 1년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME SSD101M2
2. AS 보증 기간 : 구입일로부터 1년간 (구입일 미확인 시 제조일로부터 15개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
제품 보증서
보증 규약 내용
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일

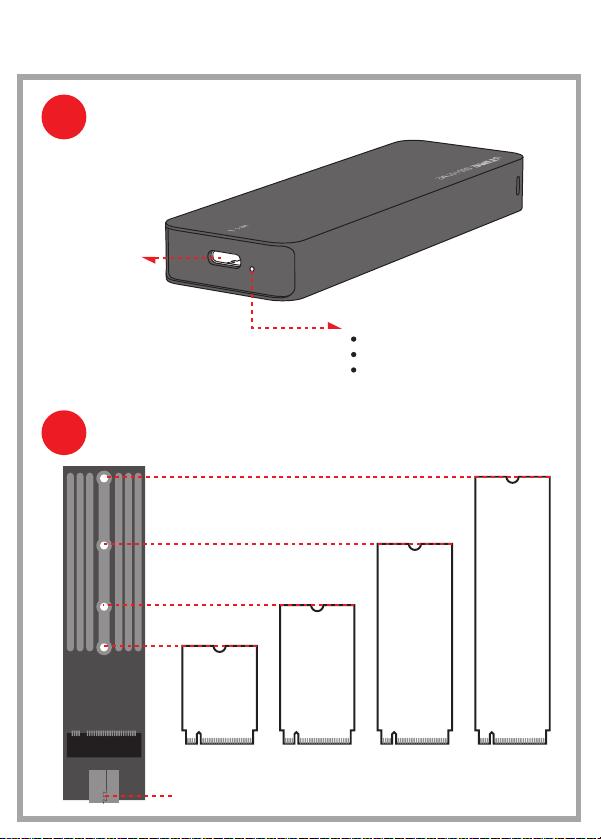

LED
지원 SSD
참고.
LED 및 지원 SSD
켜짐 - 내장 SSD를 인식함.
깜박거림 - 내장 SSD를 사용중.
꺼짐 - 내장 SSD를 인식하지 못함.
[M.2 2230]
USB 3.2 Gen 2
USB 3.2 Gen2
[M.2 2242]
[M.2 2260]
[M.2 2280]
[LED]

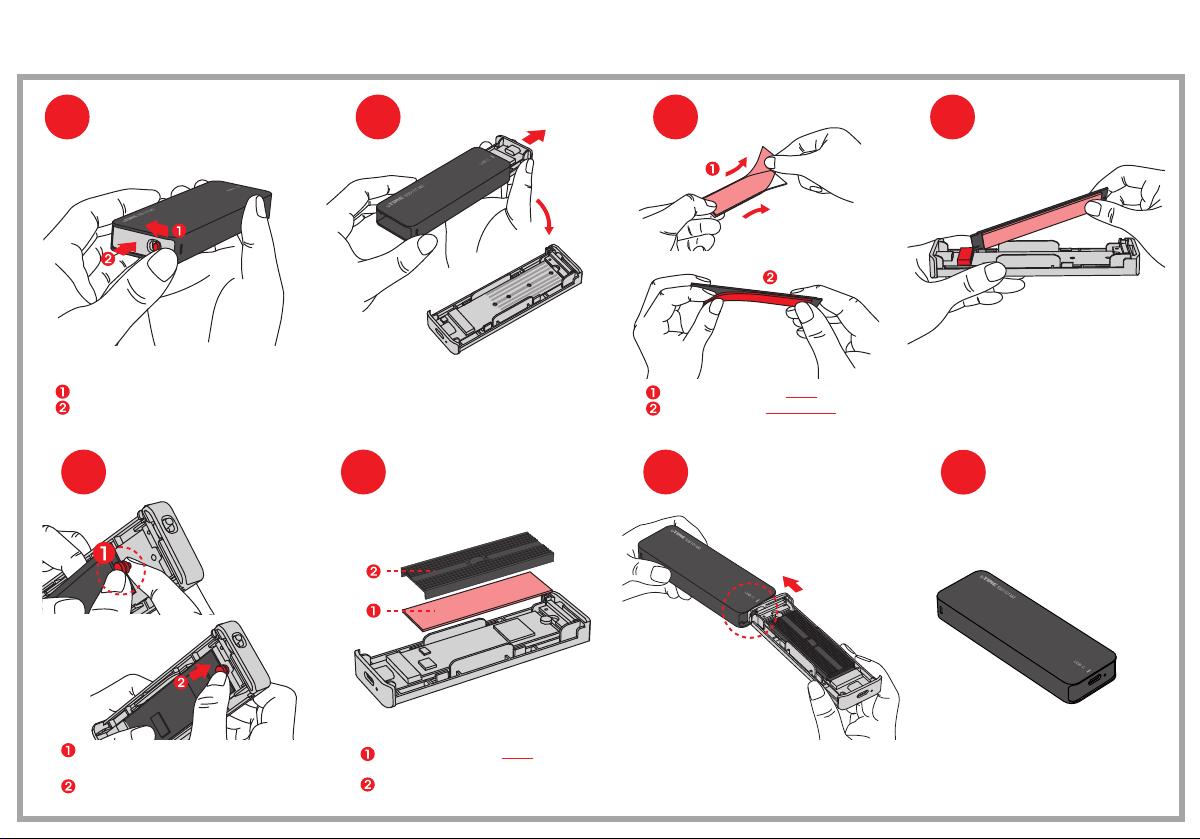

돌출되어 나온 블라킷을 잡아당겨
외관 케이스와 분리합니다.
써멀패드(1)의 보호비닐을 반드시 제거 후
외장하드 결합이 완료되었습니다.
USB케이블을 연결하여 사용하세요.
그림과 같이 써멀패드가 부착된 SSD를
비스듬히 눕히면서 M.2슬롯에
[딸각]소리가 나도록 결합합니다.
블라킷 분리
써멀패드 부착(1)
SSD와 블라킷 결합
(M.2슬롯 결합)
케이스잠금장치 해제
뒷면의 케이스잠금장치 버튼을 왼쪽으로 밀고
동시에 블라킷 부분을 밀어 넣어 줍니다.
하나.
SSD 결합
써멀패드(2)의 보호비닐을 반드시 제거 후,
장착된 SSD 위에 부착합니다.
방열판을 써멀패드(2) 위에 얹습니다.
써멀패드(2)와 방열판 부착
SSD를 장착한 블라킷을 방향을 맞춰
케이스에 밀어 넣어 결합합니다.
블라킷과 케이스 결합
SSD와 블라킷 장착
(고정핀 결합)
결합된 SSD 상단의 U자 홈에
고정핀을 끼웁니다.
고정핀과 같이 SSD를 블라킷 방향으로 눌러
[딸각] 소리가 나도록 결합합니다.
외장하드 완성
SSD101M2에 장착할 SSD 보드 뒷면에
써멀패드(1)을 부착합니다.

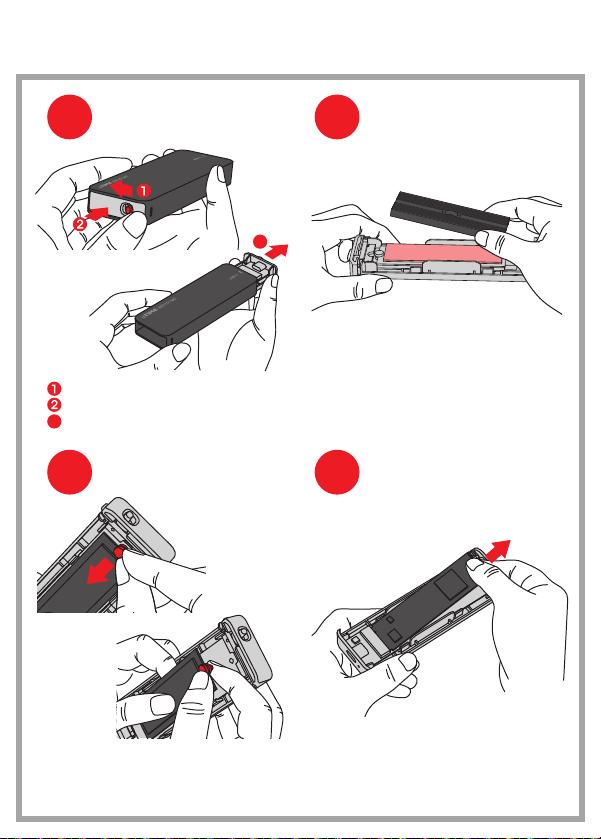

둘.
SSD 분리
SSD에 부착된 방열판을 분리합니다.
돌출되어 나온 블라킷을 잡아당겨
외관 케이스와 분리합니다.
고정되어있는 핀을 위로 당겨 분리합니다.
고정핀 분리
M.2 슬롯에서 SSD를 분리
케이스와 블라킷 분리
뒷면의 케이스잠금장치 버튼을 왼쪽으로 밀고
동시에 블라킷 부분을 밀어 넣어 줍니다.
그림과 같이 SSD가 비스듬히 눕혀진 상태에서
블라킷의 M.2슬롯에서 분리합니다.
방열판 분리
