- 본 설명서의 내용은 (하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 인터넷 서비스 약관, 규정, 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 회선 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 회선 장애를 대비하여 제품을 사용하시기 바랍니다.
ipTIME을 구입해 주셔서 감사합니다.
무선랜카드 설치를 진행하기 위해서는 유무선 공유기 또는 AP가 반드시 필요하며,
유무선 공유기 또는 AP의 설정에 따라 무선랜카드 설정이 달라집니다.

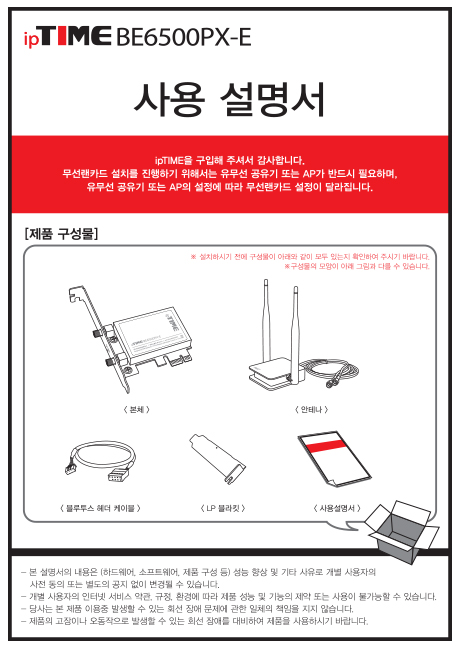

사용 설명서
BE6500PX-E
< 사용설명서 >
< 본체 >
< LP 블라킷 >< 블루투스 헤더 케이블 >
< 안테나 >
[제품 구성물]
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
[ 제품 보증서 및 고객 지원 ]
제품명 : 무선 랜카드
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME BE6500PX-E
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
제품 보증서
보증 규약 내용
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
[주의] 해당무선설비는 운용 중 전파혼신 가능성이 있으므로, 인명과 관련된 서비스는 할 수 없음.
랜카드 설치
하나.
PC의 PCI/E 슬롯에 BE6500PX-E를 끼워 넣고
블라킷을 나사로 조여줍니다.
랜카드 연결하기
외부의 SMA 컨넥터에 안테나를 연결하여
적당한 위치에 안테나를 설치합니다.
안테나 연결하기
동봉된 케이블을 사용하여 BE6500PX-E의 블루투스 커넥터와
메인보드의 USB 단자(5x2, 9핀)에 연결합니다.
블루투스 케이블 연결하기
안테나는 가능한
주변에 장애물이 없는 높은 위치에
설치하는 것을 권장합니다.
참고
PCI/E 슬롯, USB 단자의 위치 및 사용방법은
사용하시는 각 PC 제조사에
문의하시기 바랍니다.
참고
[USB 단자]
드라이버 다운로드/설치
둘.
※설치화면은 Windows 버전, 또는 제품 드라이버 버전에 따라 다소 다를 수 있습니다.
[다음] 버튼을 클릭하여 드라이버 설치를 시작합니다.
[설치] 버튼을 클릭하여 드라이버를 설치합니다.
※ 블루투스 드라이버와 함께 설치됩니다.
[확인] 버튼을 클릭하여 드라이버 설치를 완료합니다.
인터넷 탐색기 [주소]란에 www.iptime.com 을 입력하여
ipTIME 홈페이지에 접속합니다.
홈페이지의 첫 화면의 우측 하단 [바로가기] 메뉴에서
[다운로드] 아이콘을 클릭합니다.
해당 제품 드라이버를 검색합니다.
1. 다운로드 구분 : 드라이버/유틸 Windows
2. 제품군 : 11be 무선랜카드
3. 모델명 : ipTIME BE6500PX-E
4. [검색] 버튼 클릭
검색된 게시물 중 가장 최신 게시물을 클릭합니다.
[ipTIME BE6500PX-E 무선랜카드 드라이버 다운로드] 링크를 클릭하여,
드라이버를 다운로드 받아 압축해제 후 실행합니다.
무선랜 연결
셋.
※ 무선랜카드를 연결한 PC에서 유선랜 케이블을 제거한 후, 아래 과정을 진행하시기 바랍니다.
작업표시줄 우측의 [Wi-Fi] 아이콘을 클릭합니다.
보안 네트워크가 검색되면
연결하고자 하는 SSID를 선택 후,
공유기에서 설정한 암호와 동일한
보안 키를 입력합니다.
[다음] 버튼을 클릭합니다.
개방형 네트워크가 검색되면
연결하고자 하는 SSID를 선택합니다.
[연결] 버튼을 클릭합니다.
정상적으로 연결이 되면, SSID 아래에
[연결됨] 이라는 메시지가 표시 됩니다.
A.
비밀번호가 있는 경우
B.
비밀번호가 없는 경우
블루투스 장치 페어링
넷.
※설정화면은
Windows 버전에 따라
다소 다를 수 있습니다.
- ipTIME BE6500PX-E 드라이버 설치 완료 후, BE6500PX-E가 설치된 PC나 노트북에
블루투스를 지원하는 스마트폰, 태블릿 PC, 헤드셋, 키보드, 마우스 등을 연결(페어링)하여 사용할 수 있습니다.
- 연결(페어링)하고자 하는 블루투스 장치의 사용 방법은 각 제조사에 문의하시기 바랍니다.
작업표시줄 우측의
[Bluetooth 장치] 아이콘을
마우스 오른쪽 버튼으로 클릭합니다.
[Bluetooth 장치 추가 (A)]를
클릭합니다.
[장치 추가]를 클릭합니다.
추가된 Bluetooth 장치를 확인할 수 있습니다.
Bluetooth 장치 추가가 완료되면,
[완료] 버튼을 클릭합니다.
[Bluetooth]를 클릭합니다.
연결하고자 하는 블루투스 장치를 선택합니다.
