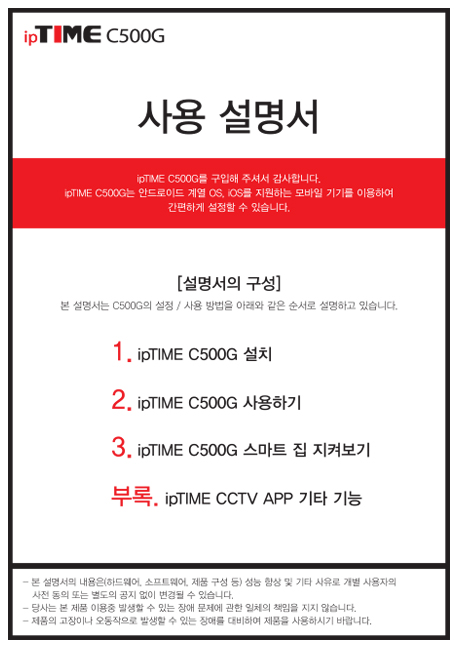

사용 설명서
C500G
ipTIME C500G를 구입해 주셔서 감사합니다.
ipTIME C500G는 안드로이드 계열 OS, iOS를 지원하는 모바일 기기를 이용하여
간편하게 설정할 수 있습니다.
[설명서의 구성]
본 설명서는 C500G의 설정 / 사용 방법을 아래와 같은 순서로 설명하고 있습니다.
ipTIME C500G 설치
1.
ipTIME C500G 스마트 집 지켜보기
3.
ipTIME CCTV APP 기타 기능
부록.
ipTIME C500G 사용하기
2.
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 장애를 대비하여 제품을 사용하시기 바랍니다.

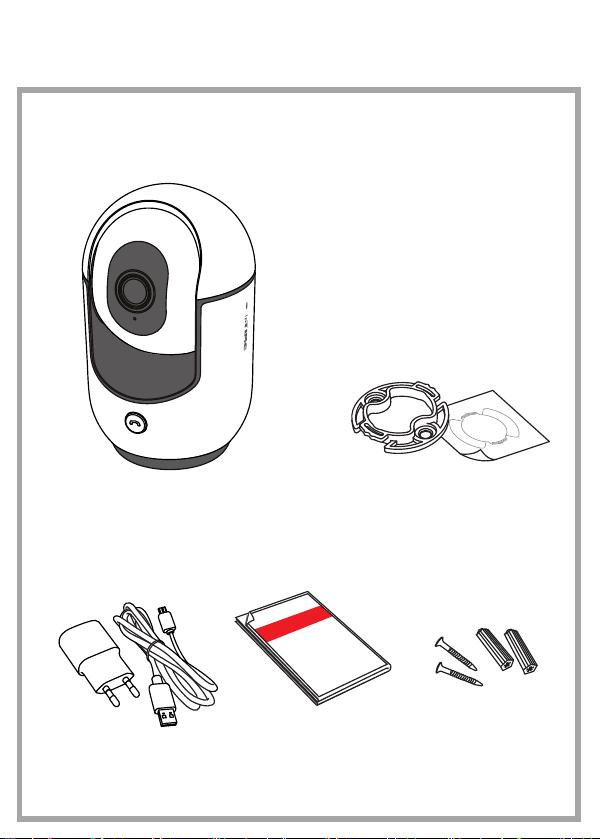

제품 구성물.
< 본체 >
< 어댑터 + 케이블 >
< 크래들 + 설치 가이드스티커 >
< 사용 설명서 > < 고정나사 + 앙카 >
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
ipTIME C500G는 LED, 센서, 마이크, 스피커, 포트, 버튼 등이 아래와 같이 구성되어 있습니다.
참고.
각부 명칭
사운드를 녹음 합니다.
[마이크]
영상을 촬영 합니다.
[렌즈]
microSD 카드를 삽입하여,
촬영 영상을 저장 합니다.
[microSD 카드 슬롯]
5초 이상 누르면
제품이 초기화(Reset) 됩니다.
[RST 버튼]
- 빨간색 켜짐 : 전원을 최초 연결 후 부팅 중.
- 초록색 깜박임 : 카메라 대기 중.
- 초록색 켜짐 : Wi-Fi 연결 성공,
영상 촬영 중.
- 꺼짐 : 전원이 연결되지 않음.
[상태표시 LED]
CAM 안내 음성이나
외부 전송 사운드를 재생합니다.
[스피커]
APP으로 통화를 걸거나,
카메라 켜기 및 끄기 기능으로
사용 가능 합니다.
[다기능 버튼]
동봉된 어댑터를
연결하는 단자입니다.
[DC in 단자]
빛을 감지하여, 주간/야간
촬영 모드를 변환 합니다.
[내장 센서]
하나.
ipTIME C500G 설치
ipTIME CCTV APP 다운로드
스마트폰 등 모바일 기기에 설치된
[Play 스토어] 또는 [App Sotre]에서
[ipTIME CCTV] 앱을 검색합니다.
ipTIME C400G, C500G 전용 앱인
[ipTIME CCTV] 앱을 다운받습니다.
스마트폰 등 모바일 기기에 설치된
[ipTIME CCTV] 아이콘을 선택하여,
앱을 실행합니다.
[계정 가입] 버튼을 클릭합니다.
ipTIME CCTV APP 실행
새계정 등록 시작
이메일 등록
사용자 등록에 필요한 메일을 입력한 후
<이용 약관과 개인정보 취급방침을
읽고 동의합니다.> 를 체크합니다.
[인증번호 요청] 버튼을 클릭합니다.
이메일로 받은 인증코드를 입력합니다.
C500G의 후면 [DC in] 단자에 동봉된 어댑터를 연결하고,
어댑터의 플러그를 콘센트, 멀티탭 등에 연결합니다.
비밀번호를 설정합니다.
[확인] 버튼을 클릭합니다.
자동으로 로그인 되며,
홈화면이 나타납니다.
인증 번호 확인
비밀번호 설정
로그인 완료
ipTIME C500G 전원 연결
※ ipTIME C200, C200E는 [ipTIME CAM] 앱을, ipTIME C300plus, C500은 [ipCAM] 앱을 사용합니다.
등록지 확인에서 [Korea]를 확인한 후,
[확인] 버튼을 클릭합니다.
- 스마트폰 등 모바일 기기는 C500G를 연결 할 동일 네트워크상의 2.4GHz WiFi에 연결해야 합니다.
카메라 등록 시작
카메라 추가
무선 네트워크 설정
CAM 이름 등록
연결하고자 하는 C500G의
[연결] 버튼을 클릭합니다.
QR코드 스캔
C500G 하단에 있는 QR코드를
모바일 기기의 렌즈로 스캔합니다.
[카메라 추가] 버튼을 클릭합니다.
추가 안내에 따라 C500G의 표시등을 확인 후, [다음] 버튼을 클릭합니다.
※ 카메라의 표시등이 녹색으로 깜박이지 않을 경우, 리셋 버튼을 약 3초 동안 길게 눌러
초기화하여 다시 시도합니다.
등록 완료
※ 무선 네트워크는 반드시 2.4GHz에
연결되어 있어야 합니다.
모바일 기기와 연결된
와이파이 네트워크 이름이 자동입력되므로,
해당 와이파이의 비밀번호를 입력합니다.
[다음] 버튼을 클릭합니다.
사용하고자 하는 [C500G] 이름을
선택하거나, 직접 입력합니다.
[사용 시작] 버튼을 클릭합니다.
※ [카메라 QR 코드를 앨범에 저장하기]
추후 추가 등록 시 앨범에서 QR코드 이미지를
불러올 수 있습니다.
등록된 C500G를 리스트에서
확인할 수 있습니다.
목록을 클릭하면, 라이브영상이 재생됩니다.
[네트워크 연결 중입니다.
네트워크 연결에 성공했습니다.]라는
음성 메세지가 나오면 잠시 기다립니다.
A.
ipTIME CCTV APP의 메인 화면
B.
ipTIME CCTV APP으로 이벤트 보기
- [ipTIME CCTV] APP의 이벤트 관리는 [셋. 스마트 집 지켜보기]에서 설정할 수 있습니다.
[ipTIME CCTV] APP의 CAM 리스트에서
확인하고자 하는 CAM의 화면을 클릭합니다.
클라우드 탭을 클릭합니다.[재생] 버튼을 클릭합니다.
SD카드 탭을 클릭합니다.
필터 아이콘을 클릭하면,
원하는 이벤트만 필터링하여
확인할 수 있습니다.
※ 이벤트는 클라우드 탭에서만 삭제 가능합니다.
※ SD카드 녹화를 사용하지 않을 경우,
타임라인에 이벤트 발생 시점, 녹화구간이
표시되지 않습니다.
SD 카드에 녹화된 화면을 재생 시,
타임라인에 이벤트 발생 시점이 표시됩니다.
둘.
ipTIME C500G 사용하기
화면을 전체화면으로 보여줍니다.
[전체 화면]
[녹화]
[대화]
[재생]
[캡쳐]
[소리]
[화질 선택]
[이벤트]
[설정]
C500G의 카메라 촬영 각도를
변경할 수 있습니다.
※ 영상 화면을 터치하여
촬영 각도를 변경할 수도 있습니다.
[PT 컨트롤 패널]
[클라우드 서비스]
클라우드
SD 카드
※ 이벤트 필터
이벤트 목록을 왼쪽으로 밀어
이벤트에 대한 설정을 할 수 있습니다.
이벤트의 유형에 대한 오류가 있을 경우,
오류 보고를 할 수 있습니다.
로컬 앨범(모바일 기기)에 저장합니다.
이벤트 영상을 삭제합니다.
녹화된 영상을 확인합니다.
관리 화면 탭을
왼쪽으로 밀어줍니다.
C500G의 두번째 관리 탭에서
다양한 기능을 사용할 수 있습니다.
[Preset] 아이콘을 클릭합니다. [AI 박스] 아이콘을 클릭합니다.
[Preset]
[사용법]
C.
ipTIME CCTV APP으로 기능 사용하기
- [ipTIME CCTV] 기능탭에서 다양한 기능을 사용 할 수 있습니다.
C-1.
Preset 설정하기
C-2.
AI박스 사용하기
[ipTIME CCTV] APP의 CAM 리스트에서
확인하고자 하는 CAM의 화면을 클릭합니다.
[Preset]
[AI 박스]
[순찰]
[멀티 뷰]
[로컬 앨범]
카메라가 돌아 순찰 후,
제자리로 돌아옵니다.
한 화면에 최대 4개의 화면을
확인할 수 있습니다.
모바일 기기에 저장된 영상을
확인할 수 있습니다.
1. 원하는 위치로 화면을 이동합니다.
2. [+] 버튼을 클릭하여 위치를 추가합니다.
3. 지정된 이미지를 클릭하면,
카메라가 지정된 위치로 이동합니다.
※ 각 이미지를 길게 터치하면,
이름 변경, 삭제할 수 있습니다.
C500G 카메라 렌즈의 위치를 지정할 수
있습니다.
[AI 박스]
각각의 장소에 맞게 원하는 AI로 설정하여,
알림을 받을 수 있습니다.
카메라 렌즈의 위치를
지정하여 볼 수 있습니다.
알림받을 이벤트 유형을
설정할 수 있습니다.
360°
A.
녹화시간 및 이벤트 유형기록
C500G의 라이브 화면에서,
우측 상단의 설정[ ] 아이콘을 클릭합니다.
기본 설정 > [카메라 옵션]의
[스마트 집 지켜보기] 를 클릭합니다.
[녹화 시간]
이벤트 녹화 시간을 설정할 수 있습니다.
[화면 변화]
화면의 변화 감도를 설정할 수 있습니다.
[사람의 움직임]
사람의 움직임을 감지하여
이벤트에 표시됩니다.
[울음소리 감지]
아기의 울음소리를 감지하여
이벤트에 표시 됩니다.
[자동 추적]
사람 형태 추적 : 인물 형태를 감지하여
알림을 받을 수 있습니다.
움직임 추적 : 움직이는 모든 물체를
감지하여 알림을 받을 수 있습니다.
셋.
ipTIME C500G 스마트 집 지켜보기
B.
자동 추적
D.
메세지 Push
C.
감시 구역 설정
[감시 구역 설정]
화면에서 설정한 범위 안에서
움직임을 감지했을 때, 알림을 받습니다.
[메시지 푸시 시간대]
알림 받을 시간을 설정할 수 있습니다.
[푸시 간격]
이벤트 알림 간격을 설정할 수 있습니다.
[Push 이벤트 타입]
알림 받을 이벤트 타입을 선택할 수 있습니다.
※ 이벤트 유형 기록 옵션은
AI박스 설정에 따라 달라집니다.
[모니터 화면에 수호 구역 표시]
라이브 화면에서 설정한 범위가 표시됩니다.
부록.
ipTIME CCTV APP 기타 기능
B.
C500G 카메라 공유 받기
C.
C500G 카메라 추가하기
A.
C500G 카메라 공유하기
[ipTIME CCTV] APP의 홈 화면에서
상단 [+] 아이콘을 클릭합니다.
[스캔]을 클릭합니다.
QR코드 스캐너가 실행되면,
공유할 기기에서 생성된
QR코드를 스캔합니다.
※ C500G의 설정 탭에서 카메라의 다양한 설정을 관리할 수 있습니다.
※ [직접 공유] 또는 [계정이름으로 공유] 중 하나만 진행합니다.
[ipTIME CCTV] APP의 상단의
공유 메세지에서 [확인]을 클릭합니다.
[받기]를 클릭합니다.
[ipTIME CCTV] APP의 CAM 리스트에서
[+] 버튼을 클릭한 후,
[카메라 추가]를 클릭합니다.
공유 받기가 완료되면, 카메라 리스트에
공유된 CAM이 표시됩니다.
OR
[계정 이름으로 공유 받은 경우]
[QR코드로 공유 받을 경우]
[ipTIME CCTV] APP의 홈 화면에서
상단 [+] 아이콘을 클릭합니다.
카메라 공유를 클릭합니다.
공유할 카메라를 선택합니다.
공유하고자 하는 CAM의 정보에서
[공유 친구 추가]를 클릭합니다.
[계정이름으로 공유]
관리자가 공유 할 계정을 입력하여
카메라 공유를 보낼 수 있습니다.
[QR코드로 공유]
:공유를 위한 QR코드가 생성됩니다.
[하나. ipTIME C500G 설치]의
QR코드 스캔부터 진행합니다.
[카메라 권한]
공유한 CAM의 상세 권한을
설정할 수 있습니다.
D.
음성알림 설정하기
E.
SD 녹화 설정
[SD 카드 녹화 시간]
: 화면 녹화 시간대를 설정합니다.
[SD 카드 녹화설정]
: 카드에 녹화될 방식이나, 해상도를
설정할 수 있습니다.
[알림 시간]
: 음성알림을 사용할 시간대를 설정합니다.
[이벤트 감지]
: 경고음을 울릴 이벤트를 설정합니다.
[시스템 음성]
: 경고음을 선택할 수 있습니다.
C500G의 라이브 화면에서,
우측 상단의 설정[ ] 아이콘을 클릭합니다.
[카메라 옵션] > [음성 알림] 탭을
클릭합니다.
C500G의 라이브 화면에서,
우측 상단의 설정[ ] 아이콘을 클릭합니다.
[카메라 옵션] > [SD 카드 녹화설정] 탭을
클릭합니다.
F.
[pTIME CCTV] APP MY
[ipTIME ipCAM] APP의 CAM 리스트에서
화면 하단 [MY] 아이콘을 클릭합니다.
C500G의 MY탭에서
카메라의 펌웨어 업데이트 등
다양한 설정을 관리할 수 있습니다.
[ 제품 보증서 및 고객 지원 ]
제품명 : IP CAM
본 제품은 구입일로부터 1년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME C500G
2. AS 보증 기간 : 구입일로부터 1년간 (구입일 미확인 시 제조일로부터 15개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간 내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서
사용하는 경우 전파간섭의 우려가 있습니다.
