- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용 중 발생할 수 있는 데이타 손실, 접속 불능에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 데이타 손실, 접속 불능을 대비하여 제품을 사용하시기 바랍니다.

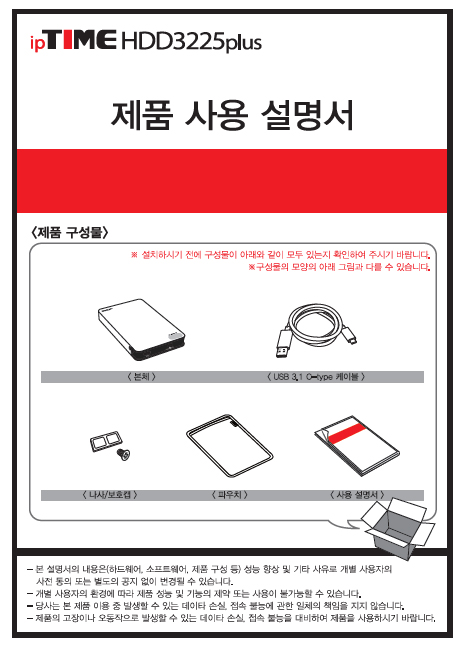

<제품 구성물>
HDD3225plus
< 사용 설명서 >
< 본체 > < USB 3.1 C-type 케이블 >
제품 사용 설명서
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양의 아래 그림과 다를 수 있습니다.
< 파우치 >< 나사/보호캡 >
[ 제품 보증서 및 고객 지원 ]
제품명 : 외장하드 케이스
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME HDD3225plus
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
제품 보증서
보증 규약 내용
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
하나.
LED 및 버튼
ipTIME HDD3225plus에는 1개의 버튼과 2개의 LED가 있습니다.
버튼
PC와 연결시 느리게 깜박이다 켜집니다.
켜짐 - 내장 HDD를 인식함.
깜박거림 - 내장 HDD를 사용중.
꺼짐 - 내장 HDD를 인식하지 못함. (동시에 LED는 켜짐).
안전한 USB 연결 해제를 위하여 HDD를 Parking 상태로 제어합니다.
HDD ON : HDD 정상 동작.
HDD PARK : HDD를 Parking 상태로 함.
LED
LED
HDD Parking 상태일 때 켜집니다.
윈도우에서 HDD 안전 제거시 켜집니다. (동시에 LED는 느리게 깜박임).
약 10분간 동작이 없어 Sleep모드로 전환 시 켜집니다. (동시에 LED는 느리게 깜박임).
돌출되어 나온 하드블라킷을 잡아당겨
외관 케이스와 분리합니다.
제품 하단에 부착되어있는
보호캡을 제거합니다.
하드블라킷에서 하드를 비스듬히
잡아당겨서 하드를 SATA슬롯에서
분리합니다.
드라이버를 이용하여 나사를 풉니다.
외장하드 결합이 완료되었습니다.
USB케이블을 연결하여 사용하세요.
그림과 같이 하드를 비스듬히 눕히면서
하드블라킷의 SATA슬롯에 결합합니다.
하드블라킷 분리
하드와 하드블라킷 결합
(SATA슬롯 결합)
하드잠금장치 해제
양측면의 하드잠금장치 버튼을 동시에 누르고
동시에 후면의 검정색 부분을 밀어 넣어 줍니다.
하드블라킷의 SATA슬롯 반대편의 양쪽날개를 잡아당겨
하드와 결합되어 있는 돌기를 하드 나사홀과 분리하고
하드를 위로 10mm정도 살짝 들어 올려 하드를 분리하기위한 준비를 합니다.
둘.
외장하드 결합
고정 나사 풀기
하드와 결합된
하드블라킷의 돌기 분리
SATA 슬롯에서
하드를 분리
보호캡 제거
셋.
외장하드 분리
하드잠금장치 해제
양측면의 하드잠금장치 버튼을 동시에 누르고
동시에 후면의 검정색 부분을 밀어 넣어 줍니다.
돌출되어 나온 하드블라킷을 잡아당겨
외관 케이스와 분리합니다.
하드블라킷 분리
하드를 결합한 하드블라킷을 외장하드케이스에
좌우방향을 잘 확인한 후
슬라이드로 밀어 넣어 결합합니다.
하드블라킷과 케이스 결합
하드와 하드블라킷 결합
(하드블라킷 고정돌기 결합)
비스듬히 결합된 하드를
그림과 같이 슬롯 반대편의 양쪽날개를 잡아당겨
하드의 나사홀에 돌기를 맞추어 넣습니다.
SATA슬롯에 가까이 위치한 돌기도
하드의 나사홀에 잘 맞추어졌는지 확인합니다.
고정 나사 조립
보다 안전한 외장하드 사용을 위하여
동봉된 나사를 제품 하단의 나사홀에 맞춰 조립합니다.
동봉된 보호캡을 모양에 맞게 부착합니다.
외장하드 완성
