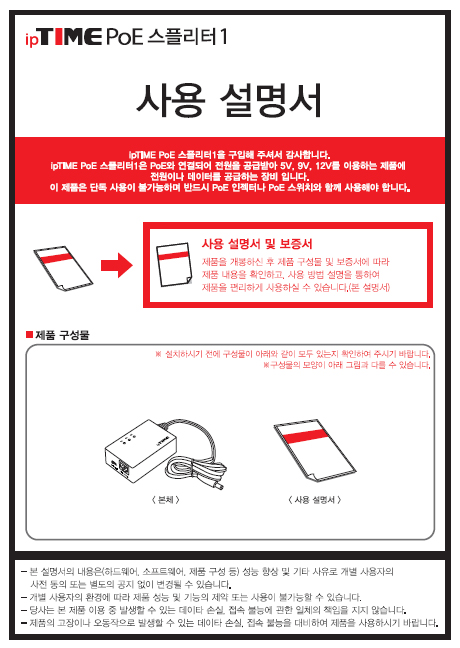

< 본체 > < 사용 설명서 >
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용 중 발생할 수 있는 데이타 손실, 접속 불능에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 데이타 손실, 접속 불능을 대비하여 제품을 사용하시기 바랍니다.
제품을 개봉하신 후 제품 구성물 및 보증서에 따라
제품 내용을 확인하고, 사용 방법 설명을 통하여
제품을 편리하게 사용하실 수 있습니다.(본 설명서)
사용 설명서 및 보증서
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양은 아래 그림과 다를 수 있습니다.
<제품 구성물>
사용 설명서
ipTIME PoE 스플리터1을 구입해 주셔서 감사합니다.
ipTIME PoE 스플리터1은 PoE와 연결되어 전원을 공급받아 5V, 9V, 12V를 이용하는 제품에
전원이나 데이터를 공급하는 장비 입니다.
이 제품은 단독 사용이 불가능하며 반드시 PoE 인젝터나 PoE 스위치와 함께 사용해야 합니다.
PoE 스플리터1
[ 제품 보증서 및 고객 지원 ]
제품명 : PoE 스플리터
본 제품은 구입일로부터 1년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME PoE 스플리터1
2. AS 보증 기간 : 구입일로부터 1년간 (구입일 미확인 시 제조일로부터 15개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
B급 기기 (가정용)
이 기기는 가정용으로 전자파 적합 등록을 한 기기로써 주거지역에서는 물론 모든 지역에서 사용할 수 있습니다.
참조 : A급 기기는 업무용이며, B급 기기는 A급 기기보다 전자파 방출이 적은 등급의 기기 입니다.
제품 보증서
보증 규약 내용
KCC 인증
하나.
ipTIME PoE 스플리터1에는 2개의 포트와 1개의 스위치, 3개의 LED가 있습니다.
각부 명칭
전압 변경 스위치
5V, 9V, 12V 로 전압을 변경할 수 있습니다.
현재 사용되고 있는 전압을 표시 합니다.
전압표시 LED
Ethernet 장비에 접속 (CAT5 UTP케이블)
LAN Out 포트
Ethernet 장비의 전원부와 연결하여 전원을 공급합니다.
Power Out 케이블
PSE 또는 PoE 인젝터와 접속 (CAT5 UTP케이블)
PoE 입력포트 (Power / Data In)
둘.
제품 설치 예
ipTIME PoE 스플리터1은 DC 5V / 9V / 12V를 지원하는 무선AP, 네트워크 카메라 (PoE 미지원),
유무선 공유기 등 사용전압에 만족하는 제품에 전원과 데이터를 공급하여
전기가 들어오지 않는 환경에서 효율적인 전력을 공급할 수 있습니다.
[ipTIME PoE 스플리터1]
[네트워크 스위치]
[ipTIME PoE 인젝터1]
[Ethernet (UTP)]
[PoE]
[유무선 공유기]
[DATA회선 (UTP)]
[Power]
