Easy Mesh 대규모 구성 사례

Easy Mesh 대규모 구성 사례

본 게시물은 기숙사에서 컨트롤러 1대와 Ring-AX 에이전트 10대로 무선 기기 약 200대를 1년 이상 운영하고 있는 Easy Mesh 구성 사례를 소개합니다.

같은 층을 호실별로 나누어 사용하는 기숙사, 고시원, 원룸 건물, 사무실처럼 사용자와 무선 기기가 많은 환경에서 Easy Mesh를 구성할 때 참고하시기 바랍니다.

[목차]
1. 구성 개요
2. 배선 구조
3. Easy Mesh 망구성
4. 구성 포인트
5. 구성 순서


1. 구성 개요

구분	내용
설치 장소	기숙사 (같은 층을 호실별 구역으로 나누어 사용)
컨트롤러	AX11000-6E 1대
에이전트	Ring-AX 10대
백홀	10대 모두 유선 백홀 (1Gbps), 무선 백홀 OFF
배선	PoE 스위칭 허브 2대에 Ring-AX를 5대씩 연결
무선 기기	약 200대 (AP 1대당 최대 25대)
운영 기간	1년 이상

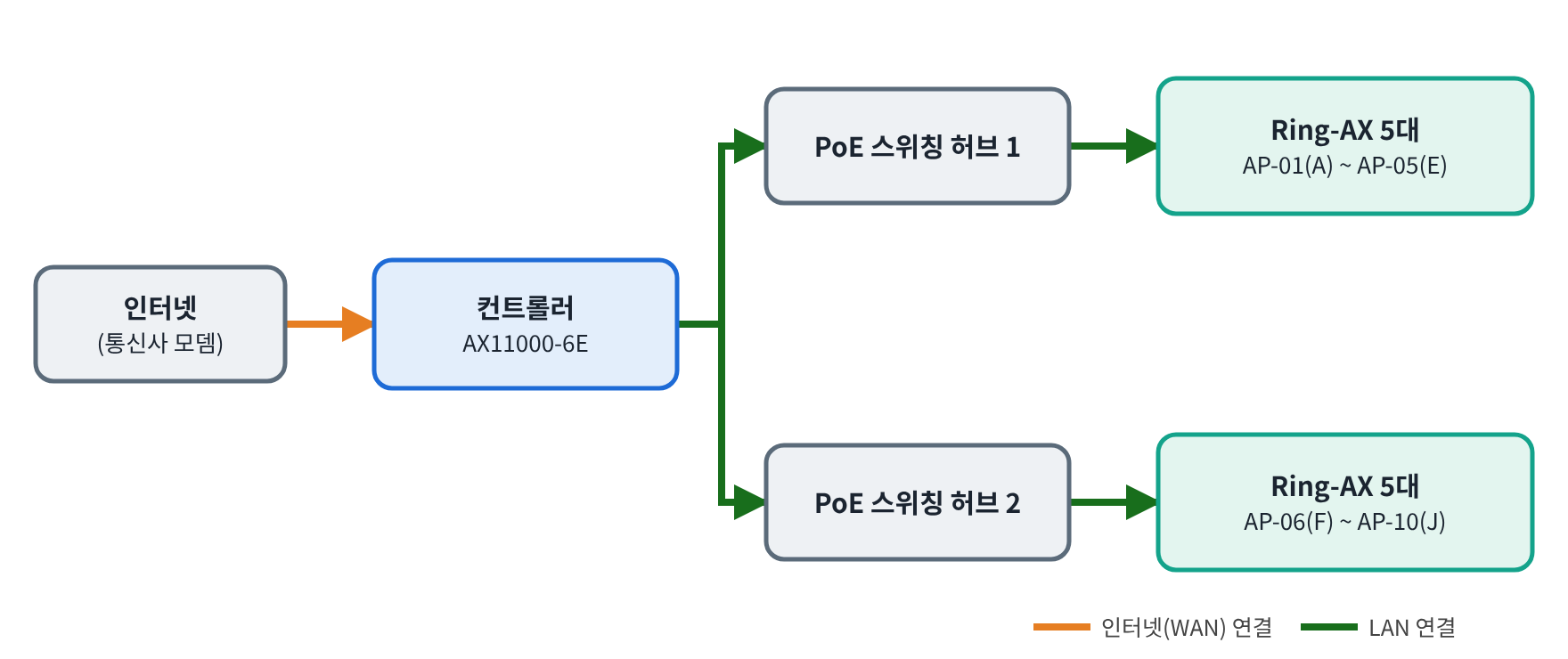

2. 배선 구조
컨트롤러의 LAN 포트에 PoE 스위칭 허브 2대를 연결하고, 각 허브에 Ring-AX를 5대씩 연결했습니다. PoE 스위칭 허브가 랜선 하나로 전원과 데이터를 함께 공급하므로, 콘센트 위치와 관계없이 AP를 설치할 수 있습니다.


※ 모든 Ring-AX는 컨트롤러의 LAN 쪽(PoE 스위칭 허브)에 연결되어야 Easy Mesh 유선 에이전트로 동작합니다.
※ PoE 스위칭 허브는 연결할 AP 수와 소비전력을 감당할 수 있는 제품을 사용합니다.


3. Easy Mesh 망구성

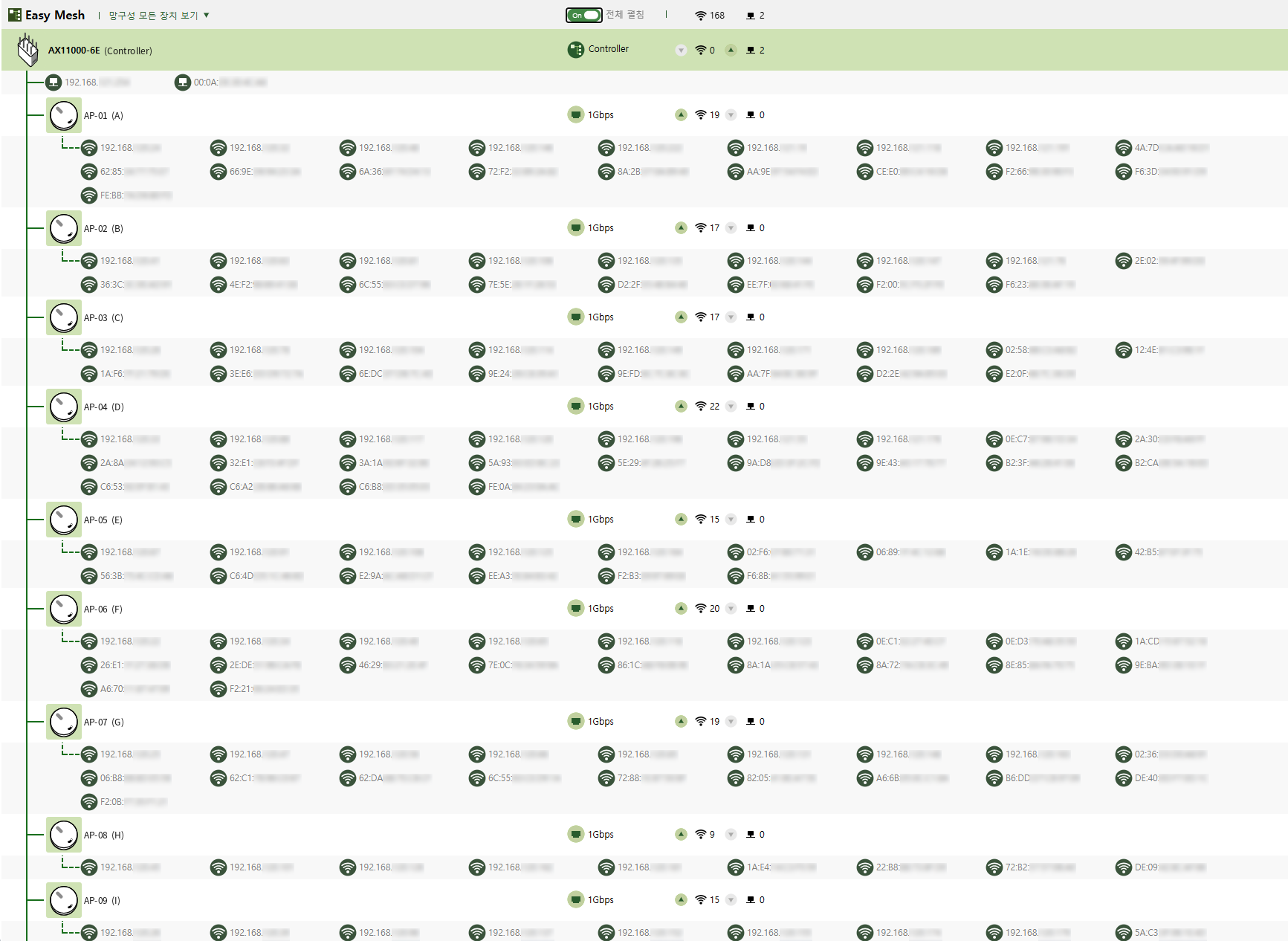

1) 망구성 모든 장치 보기
Ring-AX 10대가 모두 컨트롤러에 1Gbps(유선)로 연결되어 있으며, AP마다 연결된 무선 기기의 수와 목록을 확인할 수 있습니다.

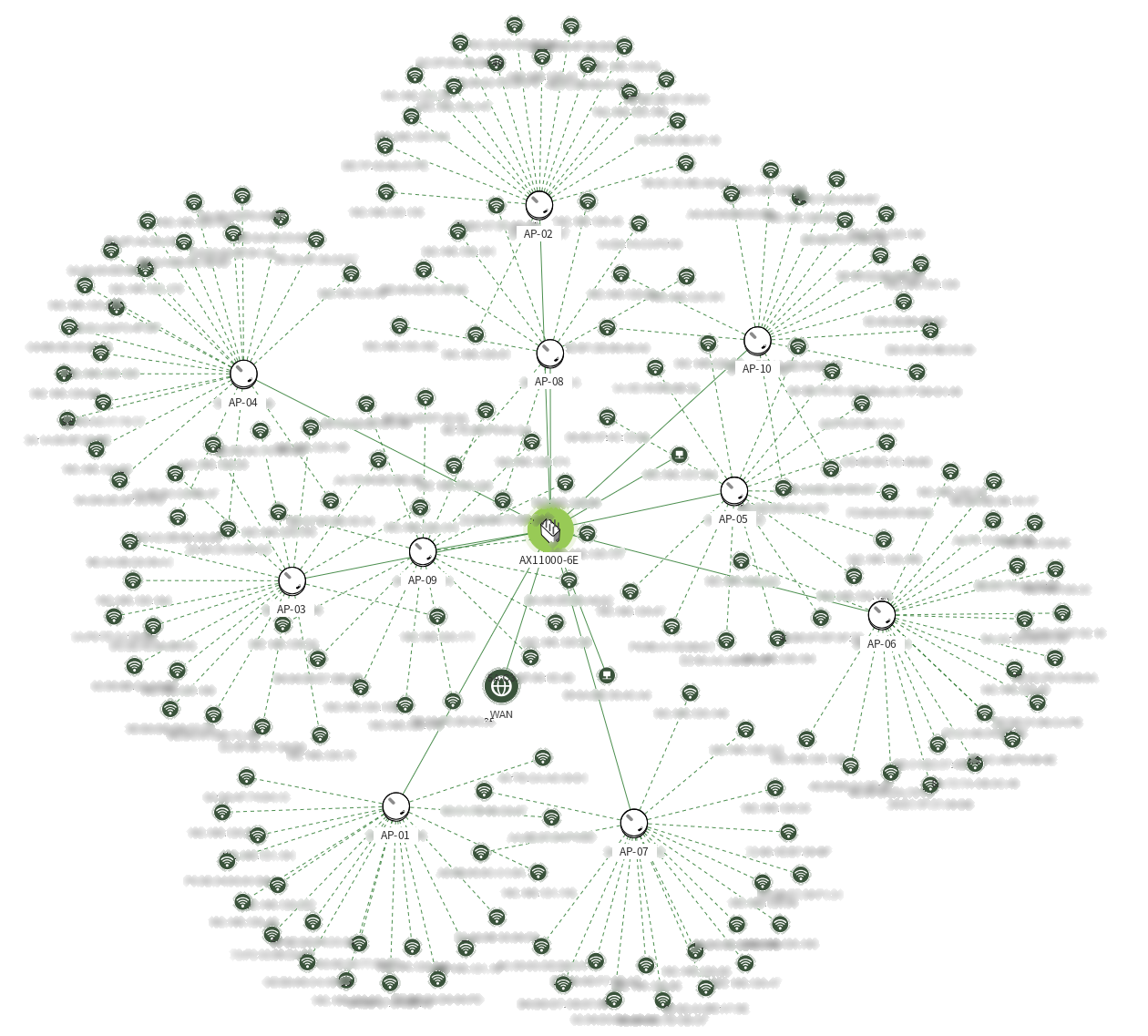

2) 토폴로지 보기
컨트롤러(AX11000-6E)를 중심으로 Ring-AX 10대가 실선(유선)으로, 각 AP에 무선 기기가 점선으로 연결되어 있습니다.



4. 구성 포인트

1) 모든 AP를 유선 백홀로 연결하고 무선 백홀 OFF PoE 스위칭 허브를 통해 모든 Ring-AX를 유선으로 연결해, 어느 호실에서나 같은 품질의 백홀(1Gbps)을 사용합니다. 모든 AP가 유선으로 연결되어 있으므로 무선 백홀을 OFF로 설정하고, 서로 가까운 AP끼리는 다른 채널을 사용하도록 나누어 AP 사이의 간섭을 줄였습니다.

2) 호실 구역별 AP 배치와 이름 지정
같은 층을 호실별 구역으로 나누어 구역마다 AP를 1대씩 배치하고, AP 이름 뒤에 담당 구역 코드(A, B, C …)를 붙여 관리툴에서 어느 구역의 AP인지 바로 알 수 있도록 했습니다.

AP 이름	담당 구역	연결
AP-01(A) ~ AP-05(E)	A ~ E 구역 호실	PoE 스위칭 허브 1
AP-06(F) ~ AP-10(J)	F ~ J 구역 호실	PoE 스위칭 허브 2

3) AP 1대당 무선 기기 25대로 제한
한 AP에 기기가 몰리면 해당 구역의 속도가 낮아지므로, Easy Mesh의 스테이션 허용 개수를 AP 1대당 25대로 설정했습니다. 허용 개수를 넘는 기기는 가까운 다른 AP로 연결되어 기기가 고르게 분산됩니다.

구분	값
전체 무선 기기	약 200대
스테이션 허용 개수	AP 1대당 25대
수용 가능 대수	Ring-AX 10대 × 25대 = 250대

AP별 무선 기기 연결 현황
AP	AP-01 (A)	AP-02 (B)	AP-03 (C)	AP-04 (D)	AP-05 (E)	AP-06 (F)	AP-07 (G)	AP-08 (H)	AP-09 (I)	AP-10 (J)	합계
무선 기기	19대	17대	17대	22대	15대	20대	19대	9대	15대	15대	168대

※ 스테이션 허용 개수는 5개 단위로 설정할 수 있습니다.


5. 구성 순서

순서	내용
1	전체 무선 기기 수를 확인하고, AP 1대당 25대 안팎이 되도록 AP 대수와 담당 구역을 정합니다.
2	컨트롤러 LAN 포트에 PoE 스위칭 허브를 연결하고, 각 구역의 AP를 PoE 스위칭 허브에 연결합니다.
3	에이전트를 한 대씩 추가하고, 구역 코드로 이름을 지정합니다.
4	Easy Mesh 관리툴에서 모든 에이전트가 실선 · 1Gbps로 연결되었는지 확인합니다.
5	무선 백홀을 OFF로 설정하고 가까운 AP끼리 채널을 나눈 뒤, 스테이션 허용 개수를 설정합니다.
