ipTIME G301 설명서
ipTIME G301 사용자 메뉴얼 입니다. (Revision 1.01)
 |
|
 | ||||||||||||||||||||
ipTIME G301사용자 설명서
1
ipTIME G301
사용자 설명서
Revision 1.01
ipTIME G301사용자 설명서
2
목 차
1장 IPTIME G301 제품 개요 6
1.1
제품 소개 6
1.2
제품 구성 7
1.3
제품 본체 기능 설명 8
1.4
POE(POWER OVER ETHERNET RECEIVER) 기능 설명 10
2장 IPTIME G301 연결 11
2.1
무선 랜카드 모드 연결 11
2.1.1
전원 어댑터 연결 11
2.1.2
POE(POWER OVER ETHERNET RECEIVER) 연결 12
2.1.3
PC의 연결 12
2.1.4
USB 전원과의 연결 13
2.2
무선 AP 모드 연결 14
2.2.1
전원 어댑터 연결 14
2.2.2
POE(POWER OVER ETHERNET RECEIVER) 연결 14
2.2.3
공유기와의 연결 15
3장 IPTIME G301 매니저 설치 16
4장 IPTIME G301 매니저 시작 하기 23
4.1
G301 매니저 시작 23
4.2
랜카드 선택 23
4.3
설정할 G301 선택 24
4.4
설정모드 선택 24
4.4.1
마법사 시작하기 24
4.4.2
관리도구 시작하기 24
4.4.3
G301 재 선택 24
ipTIME G301사용자 설명서
3
5장 IPTIME G301 마법사 설정 25
5.1
무선 랜카드 모드 25
5.1.1
G301 모드 설정 25
5.1.2
국가 선택 26
5.1.3
AP 검색 26
5.1.4
AP선택 27
5.1.5
암호화 키 설정 28
5.1.6
G301마법사 완료 29
5.2
무선 AP 모드 30
5.2.1
G301 모드 설정 30
5.2.2
국가 선택 30
5.2.3
채널 검색 31
5.2.4
채널 설정 31
5.2.5
네트워크 이름(SSID) 설정 32
5.2.6
네트워크 이름(SSID) 확인 32
5.2.7
인증방법 설정 33
5.2.8
암호화 방법 34
5.2.9
암호화 키 설정 35
5.2.10
G301마법사 완료 37
6장 IPTIME G301 관리도구 설정 38
6.1

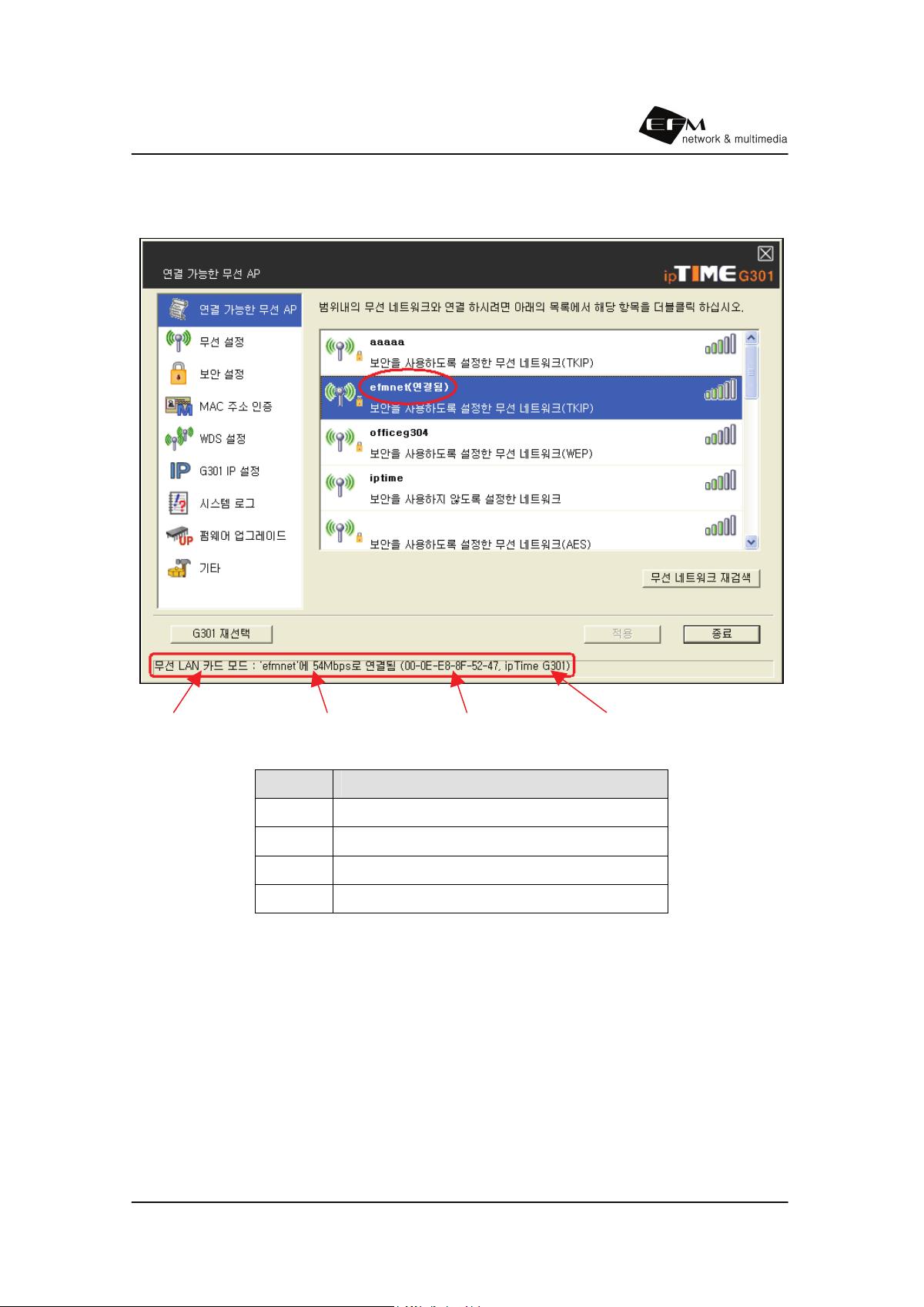

무선 리스트 보기 38
6.1.1
무선 랜카드 모드 38

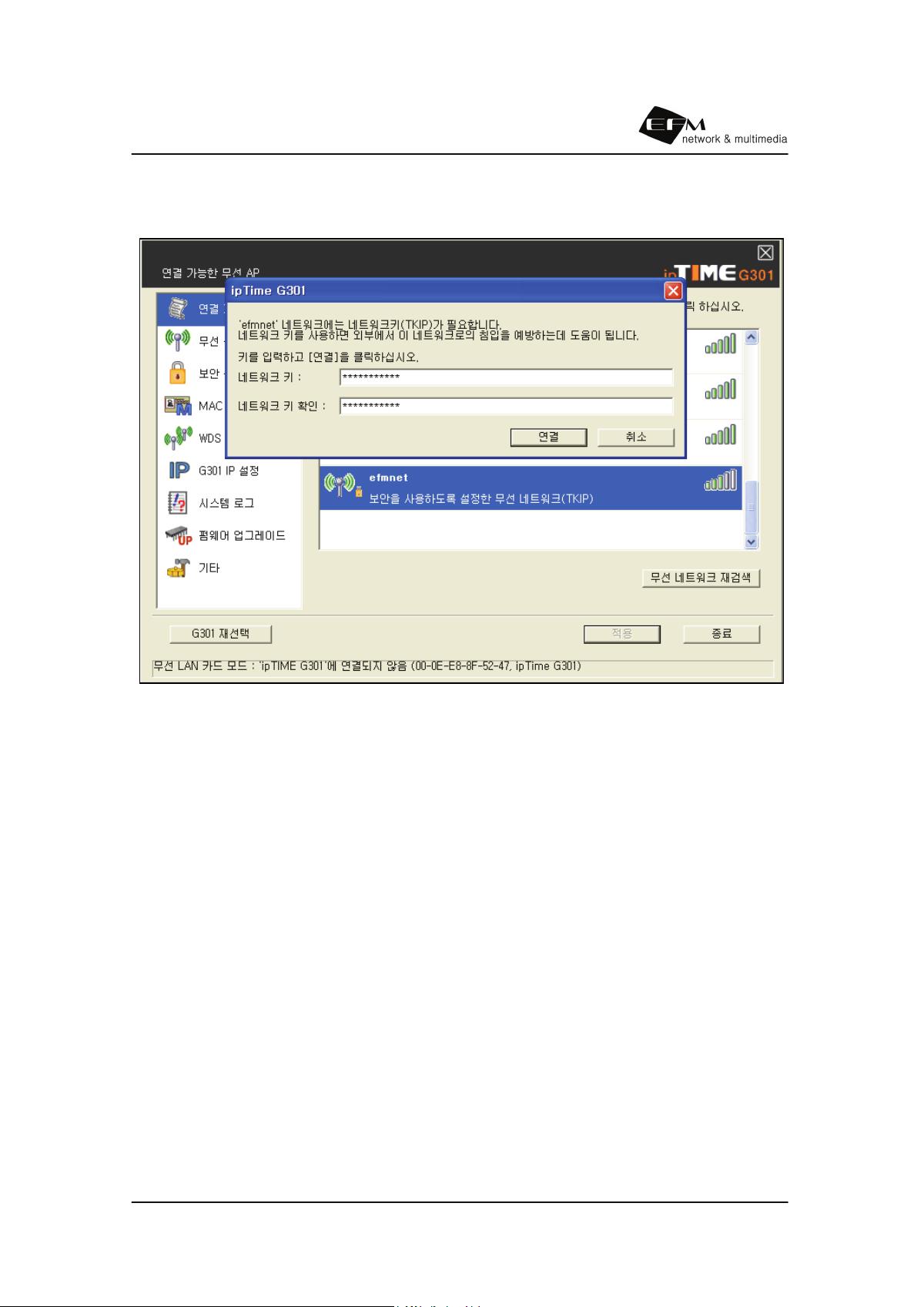

6.1.2
무선 AP모드 41
6.2
무선 설정 42
6.2.1
무선 랜카드 모드 42
6.2.2
무선 AP 모드 46

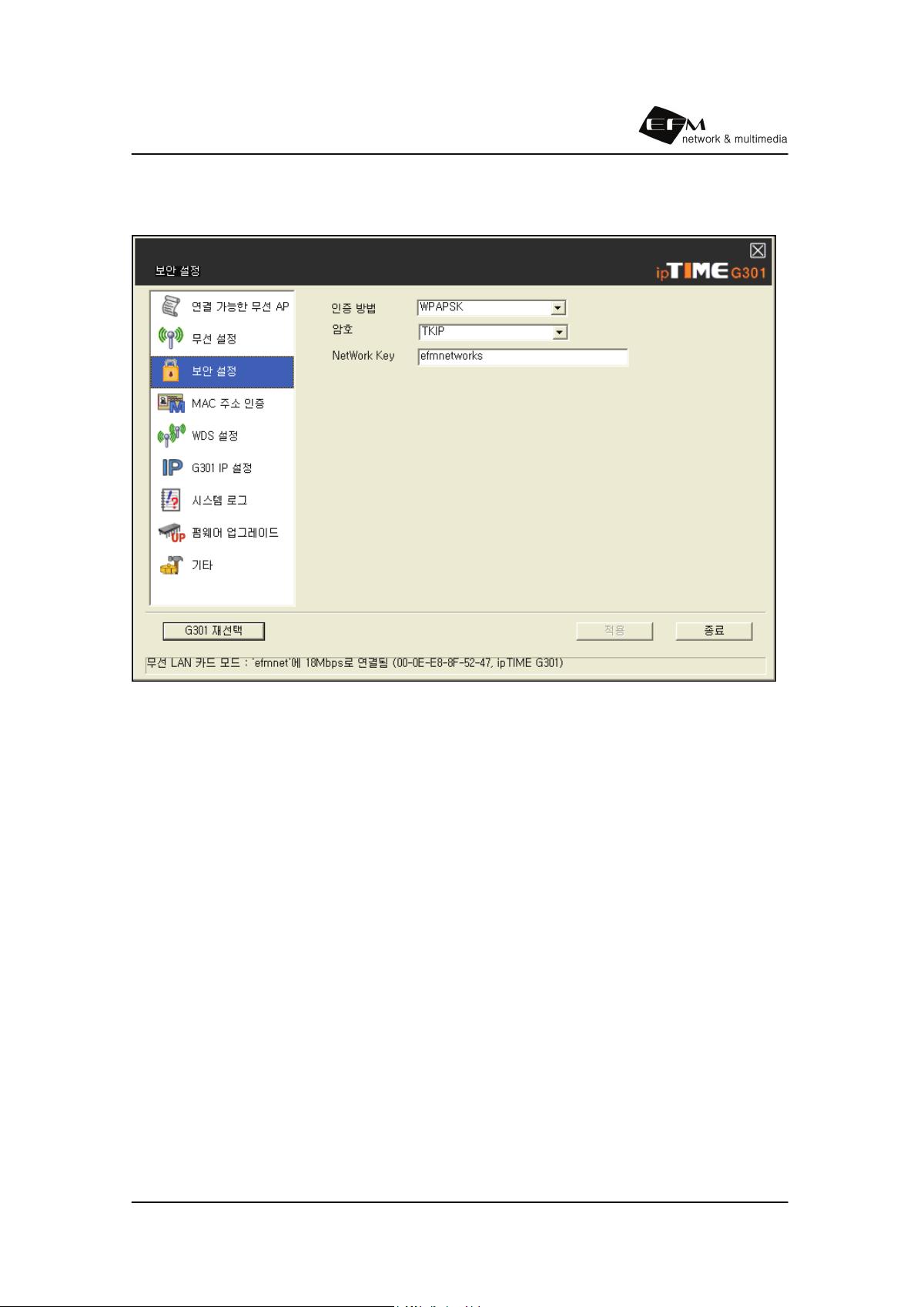

6.3
암호 설정 47
6.4

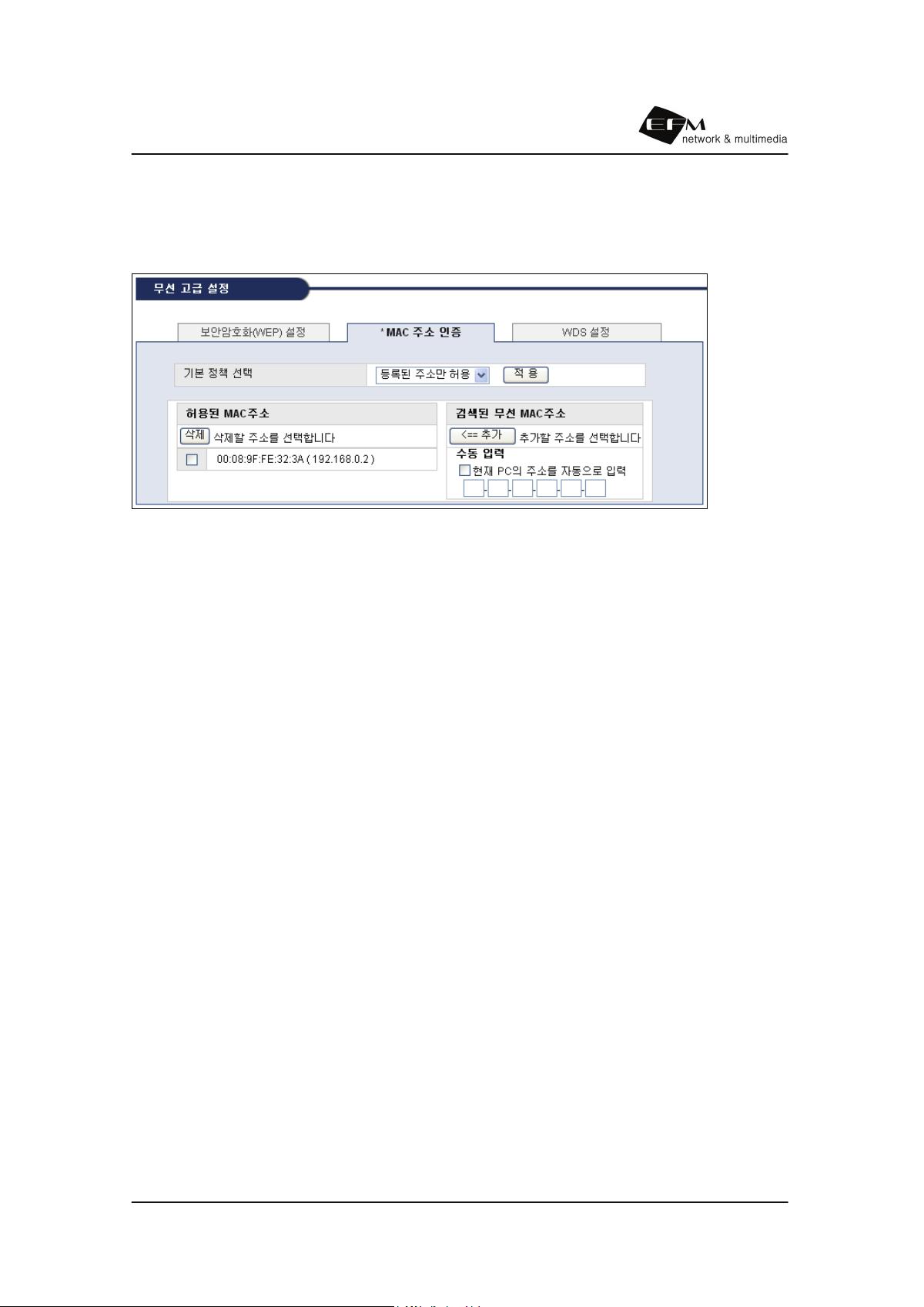

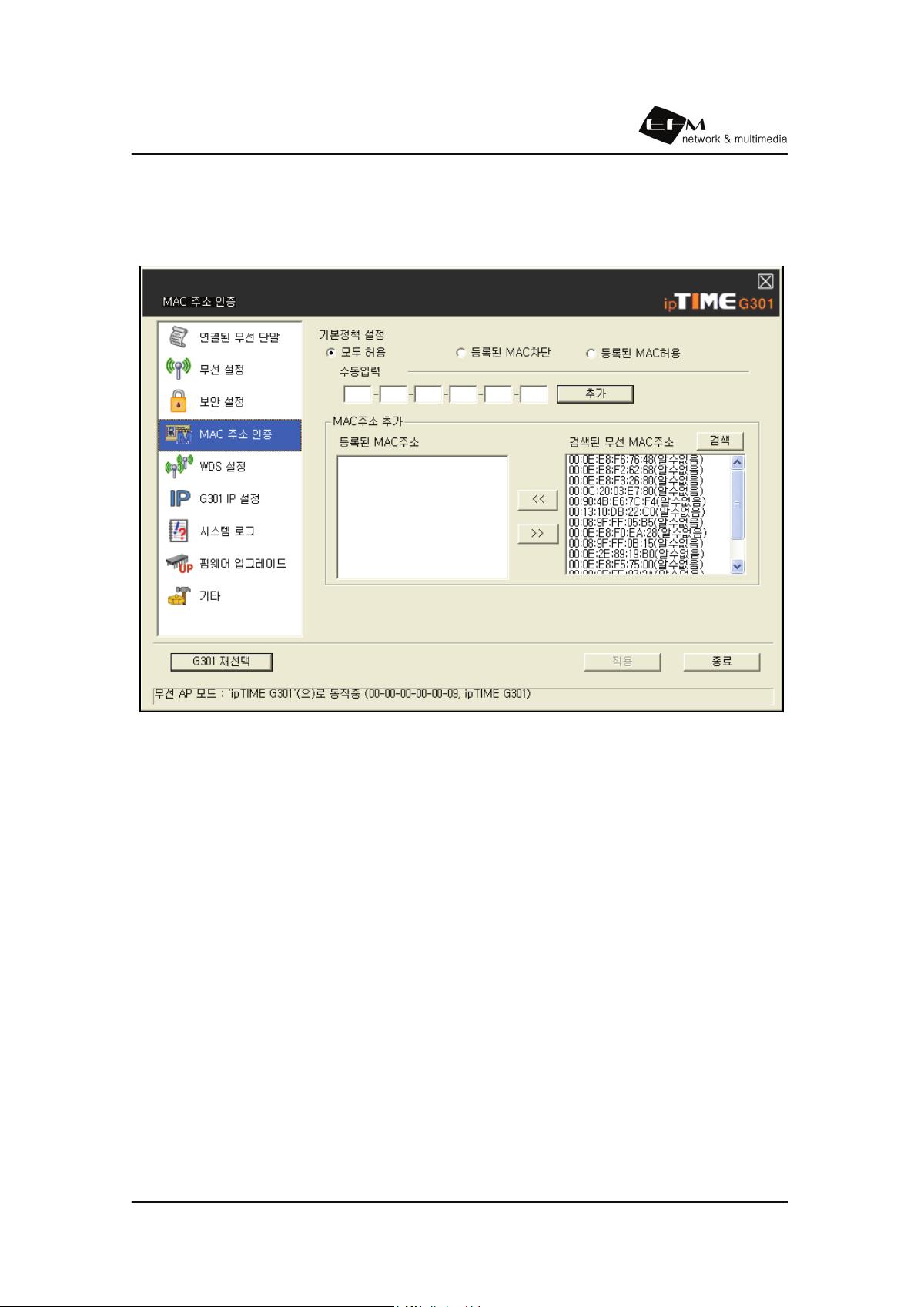

MAC주소 인증 49

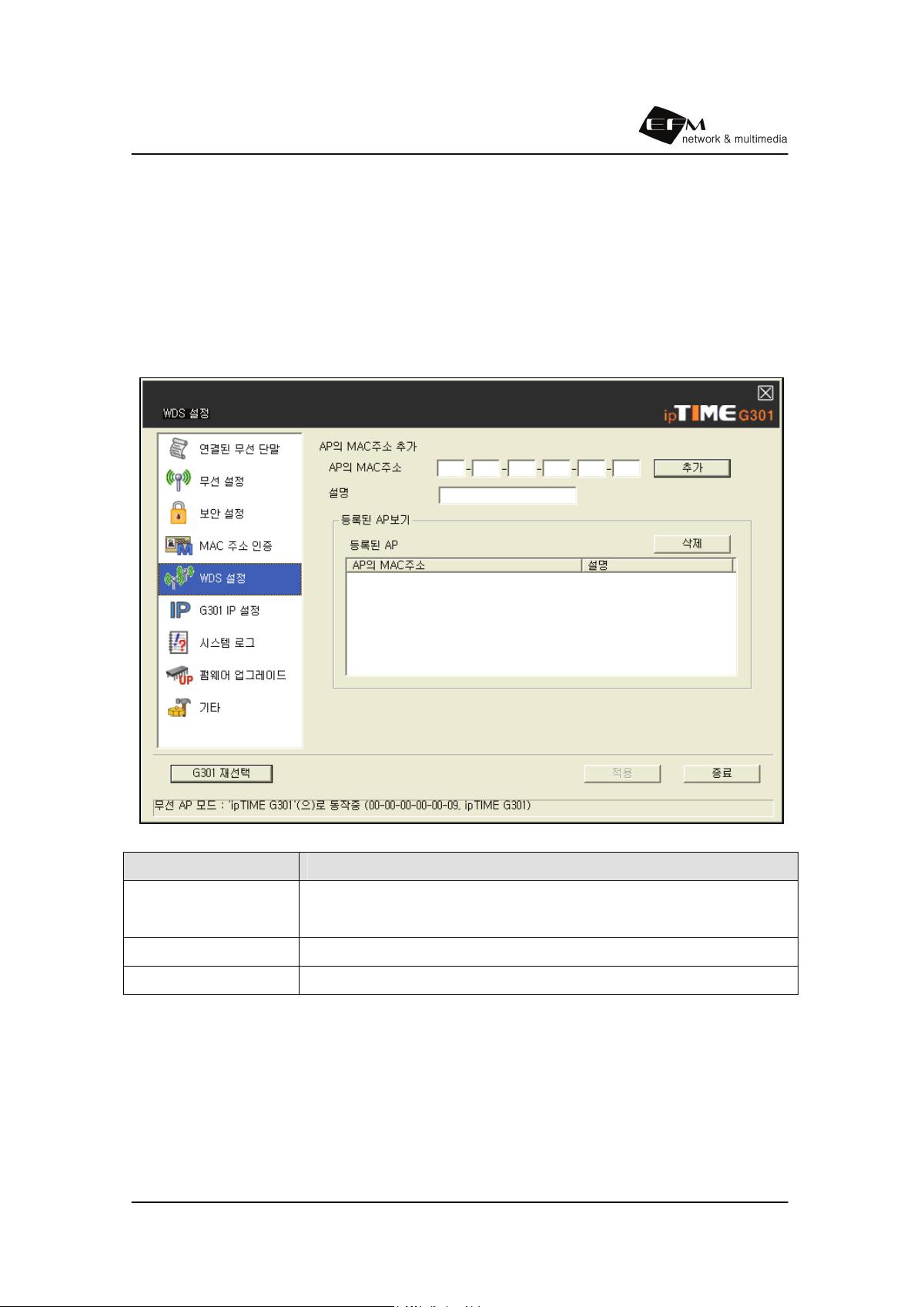

6.5

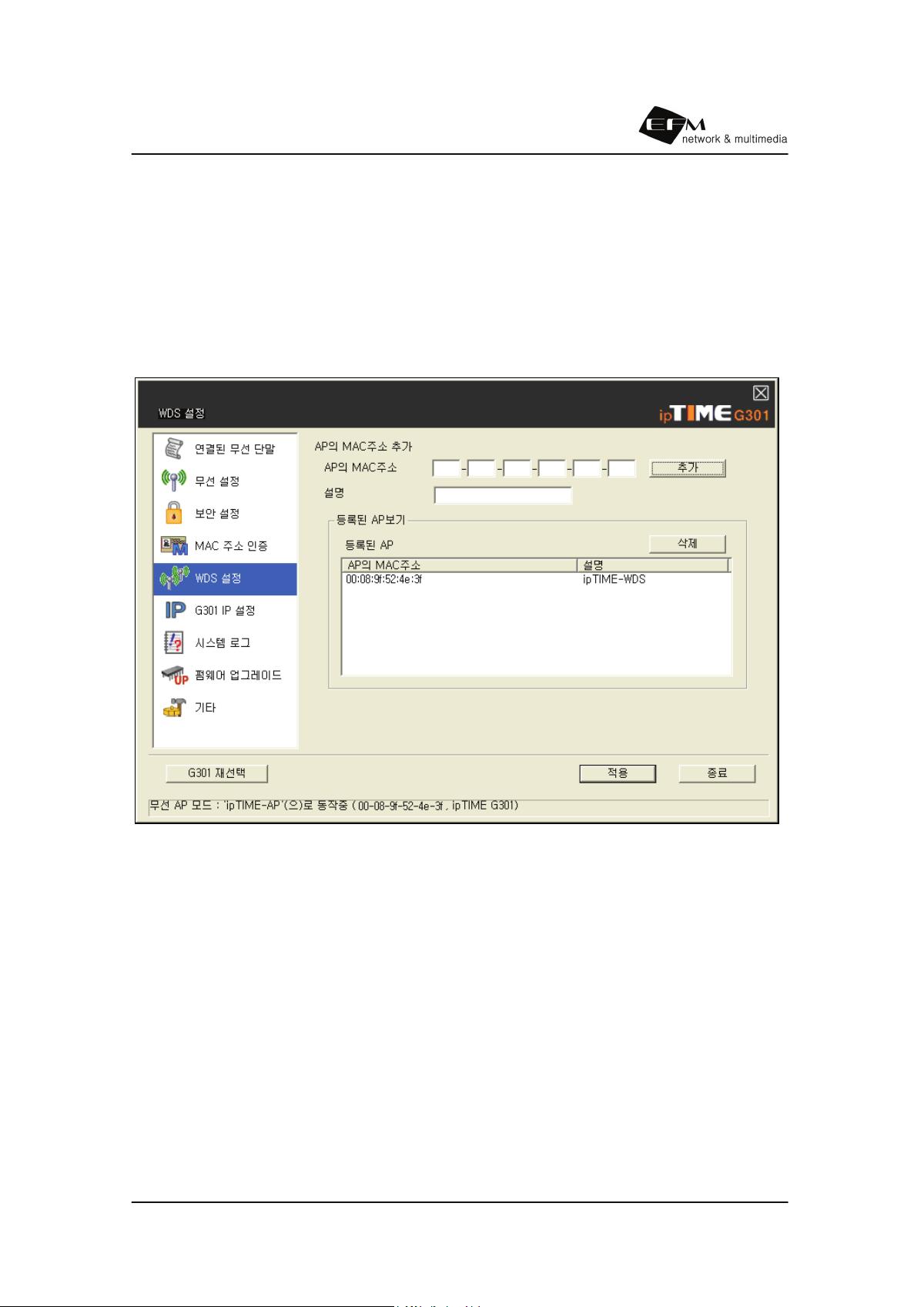

WDS설정 50
6.6

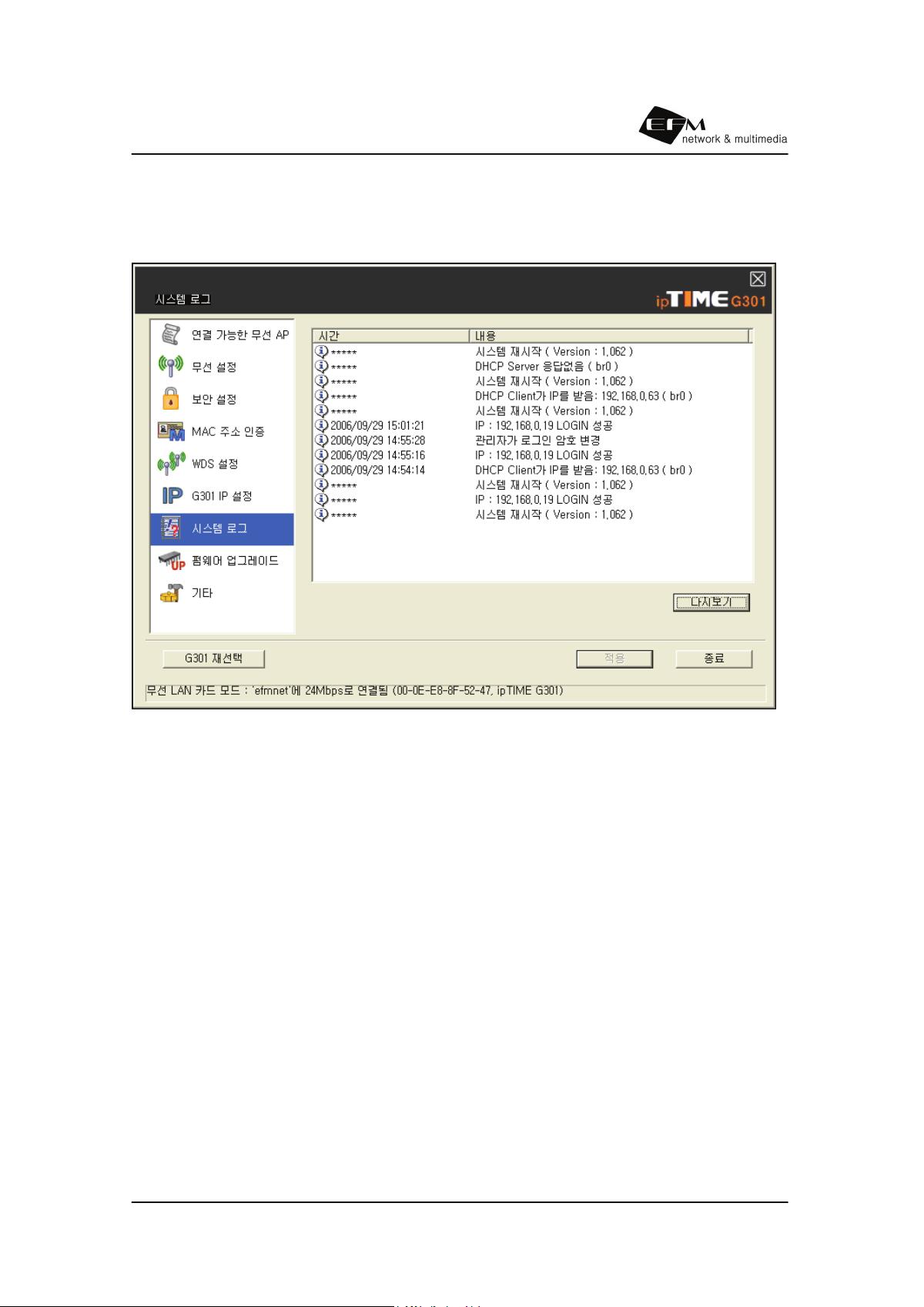

시스템 로그 53

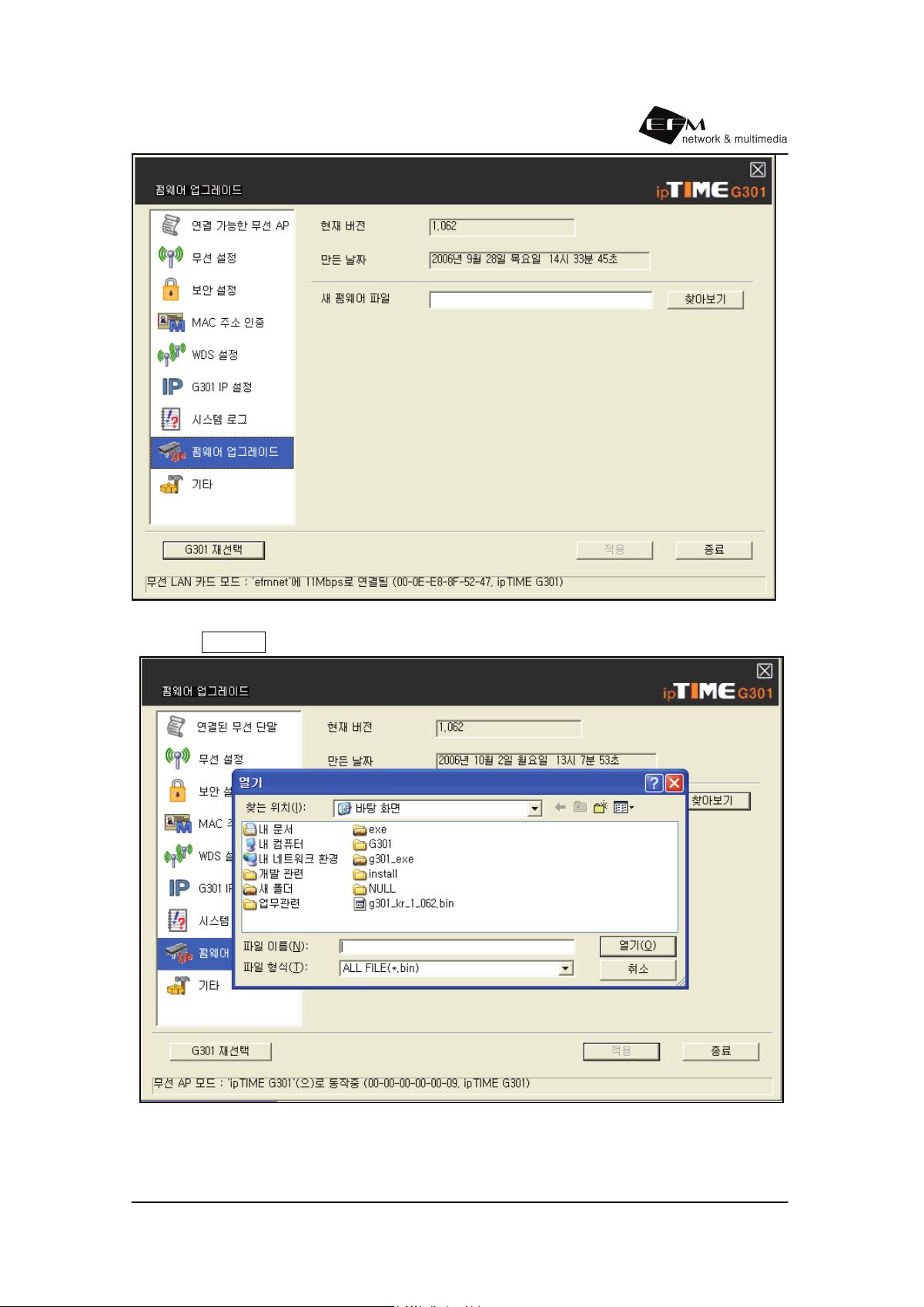

6.7
펌웨어 업그레이드 54
ipTIME G301사용자 설명서
4
6.8
기타 57
6.8.1
관리자 설정 57

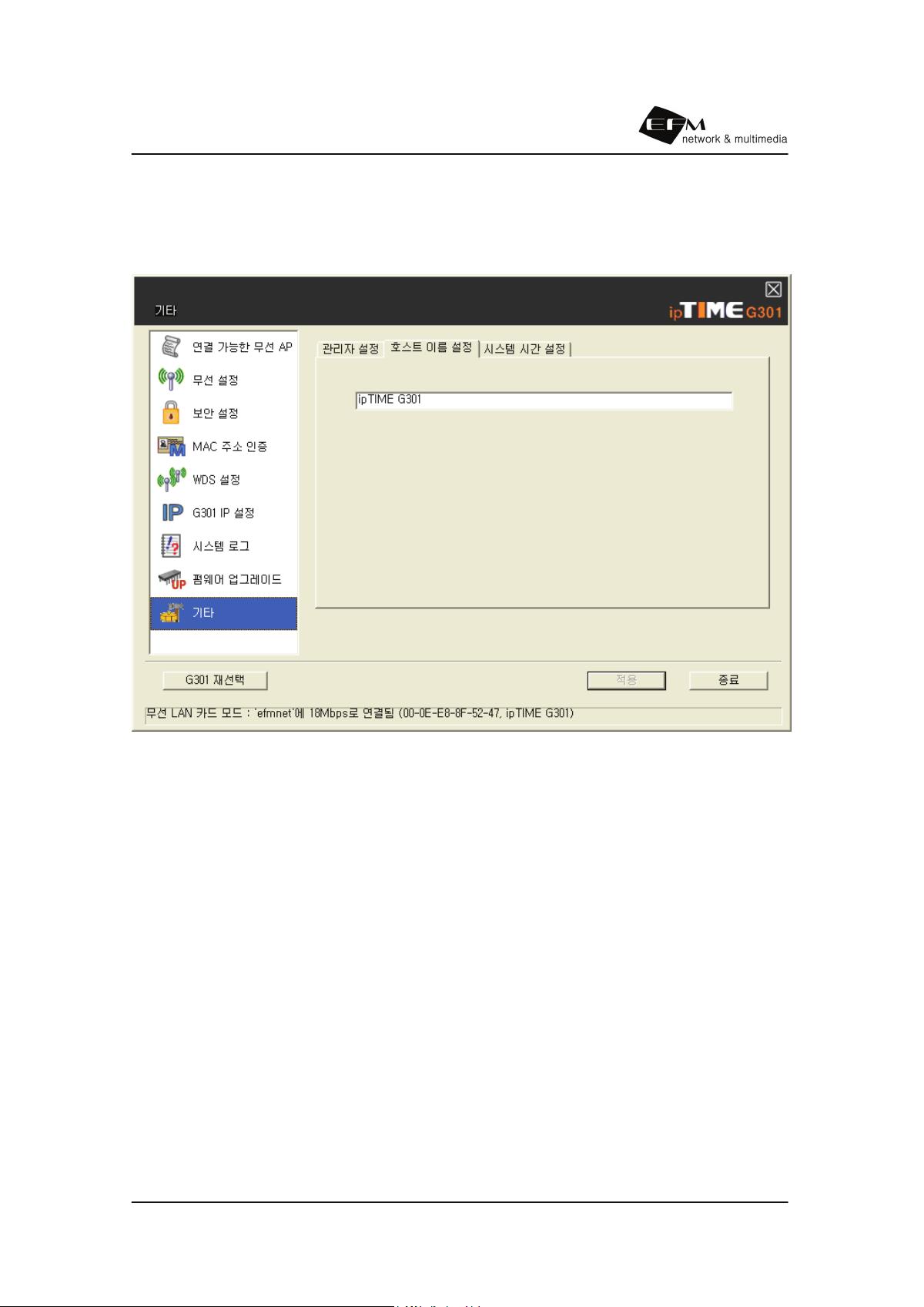

6.8.2
호스트 이름 설정 58

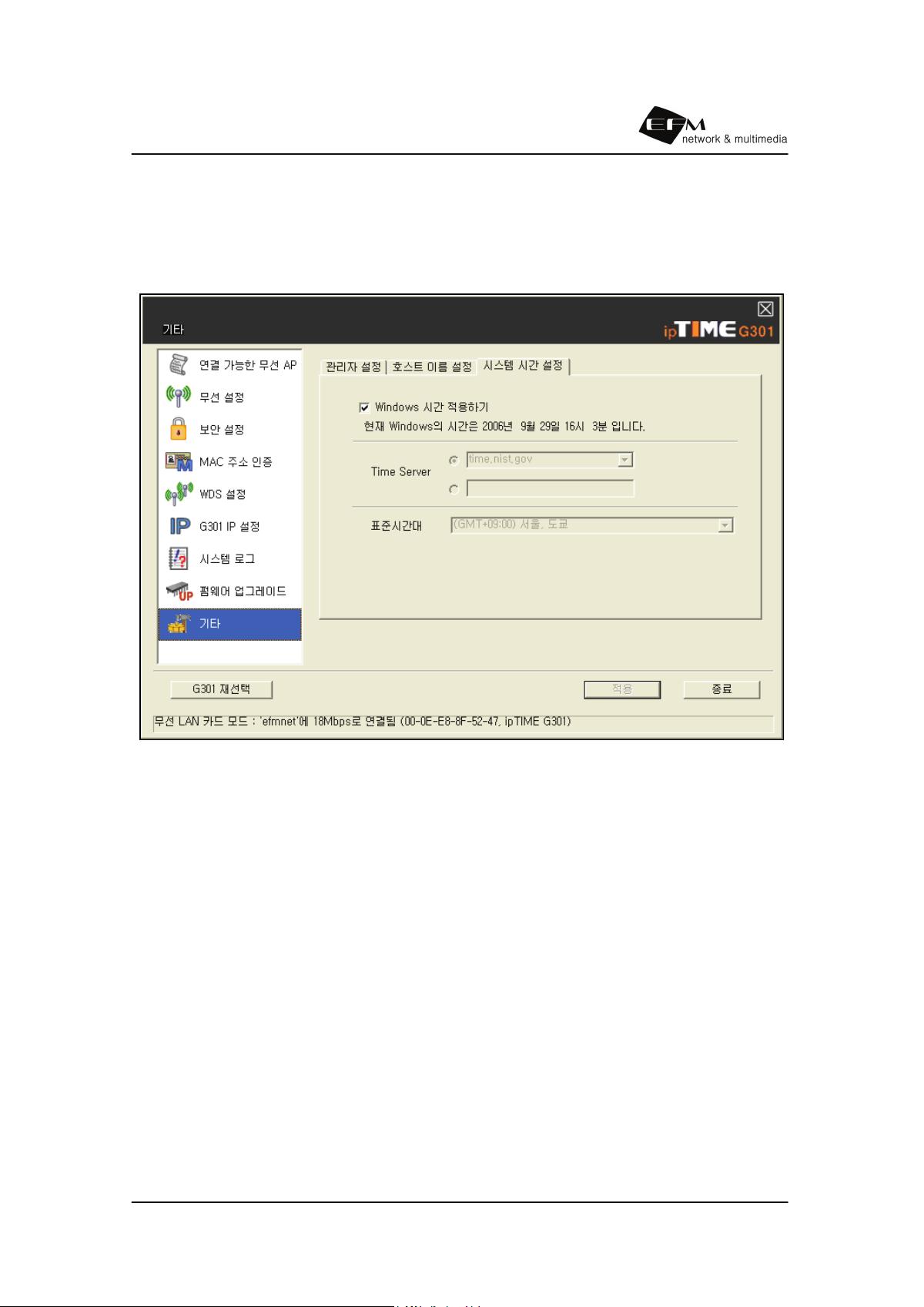

6.8.3
시스템 시간 설정 59
7장 IPTIME G301 웹 설정 60
7.1
웹 설정 화면 이용하기 60
7.1.1
IPTIME G301 내장 웹 서버 접속 60
7.1.2
도움말 기능 61
7.1.3

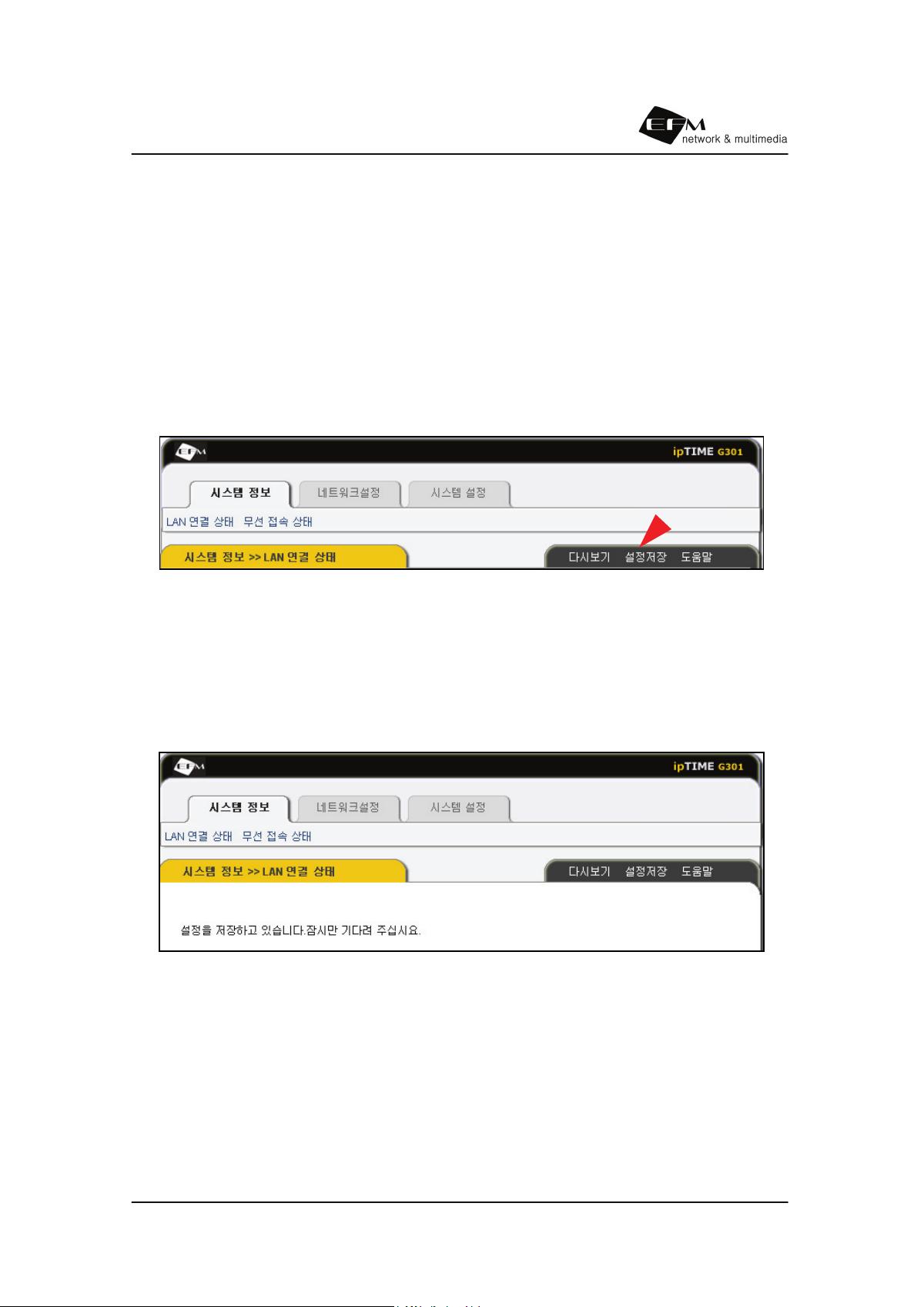

설정 저장 기능 62
7.2
LAN연결 상태 63
7.3
무선 접속 상태 63
7.3.1
랜카드 모드 (무선 LAN 카드 모드) 64
7.3.2
무선 AP 모드 65
7.4
무선 접속 상태 67
7.5
무선 연결 설정 68
7.5.1
랜카드 모드(무선 LAN 카드 모드) 68
7.5.2
무선 AP 모드 69
7.6

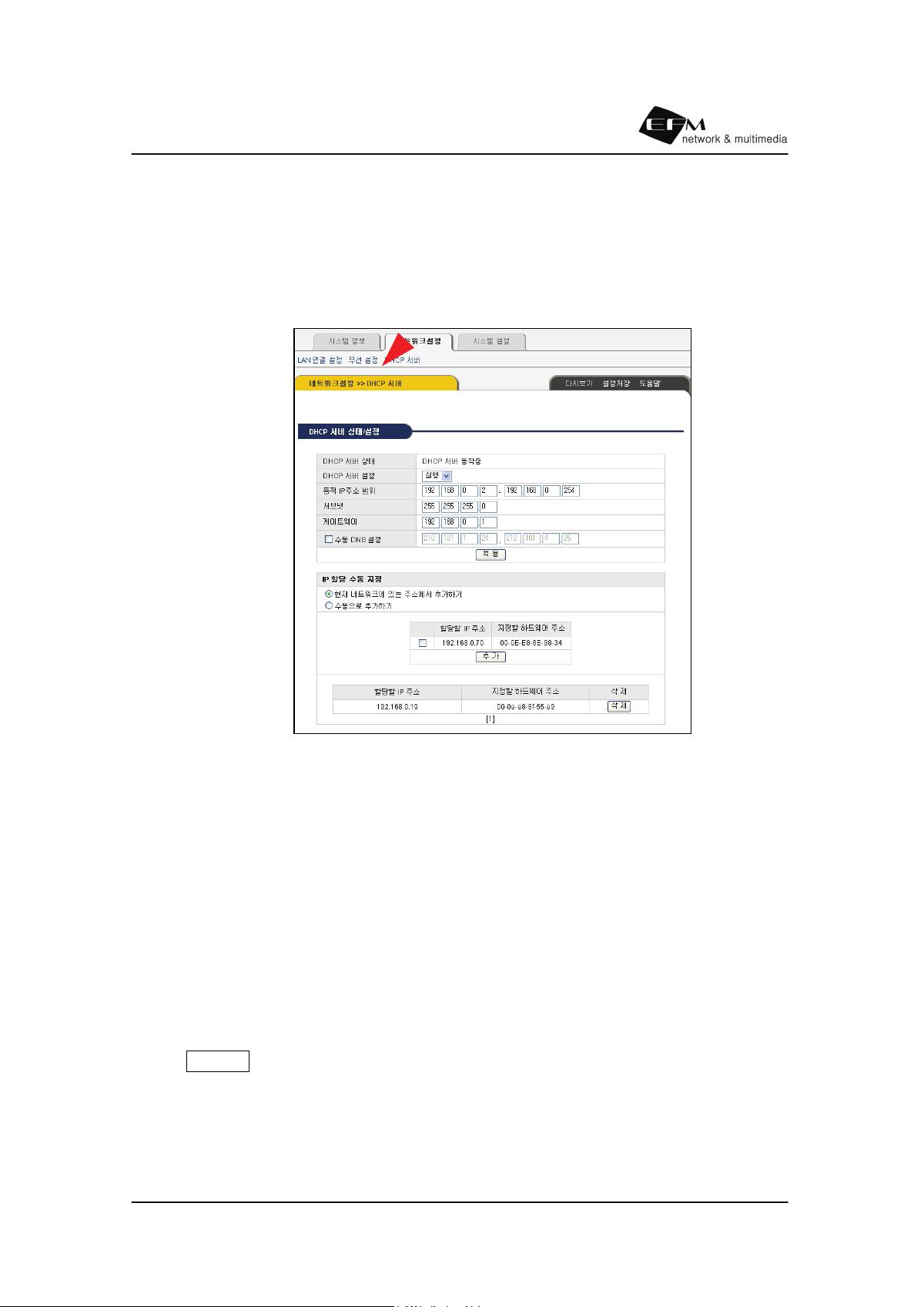

DHCP서버 73
7.7
관리자 설정 74
7.8

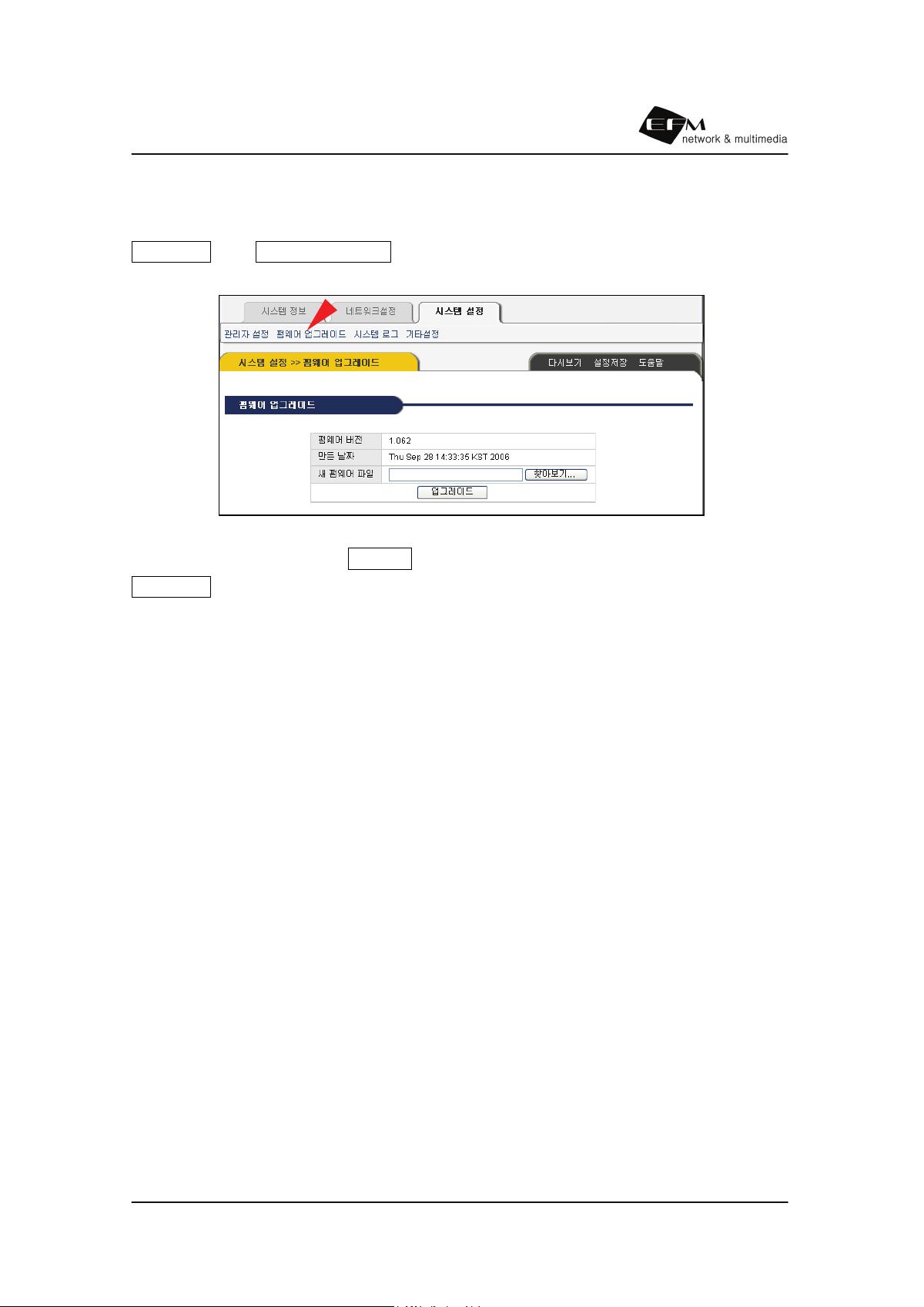

펌웨어 업그레이드 75
7.9
시스템 로그 76
7.10
기타 설정 77
부록 A. 무선 설정에 필요한 개념 79
부록 B. PC IP 주소 확인 및 IP 갱신 81

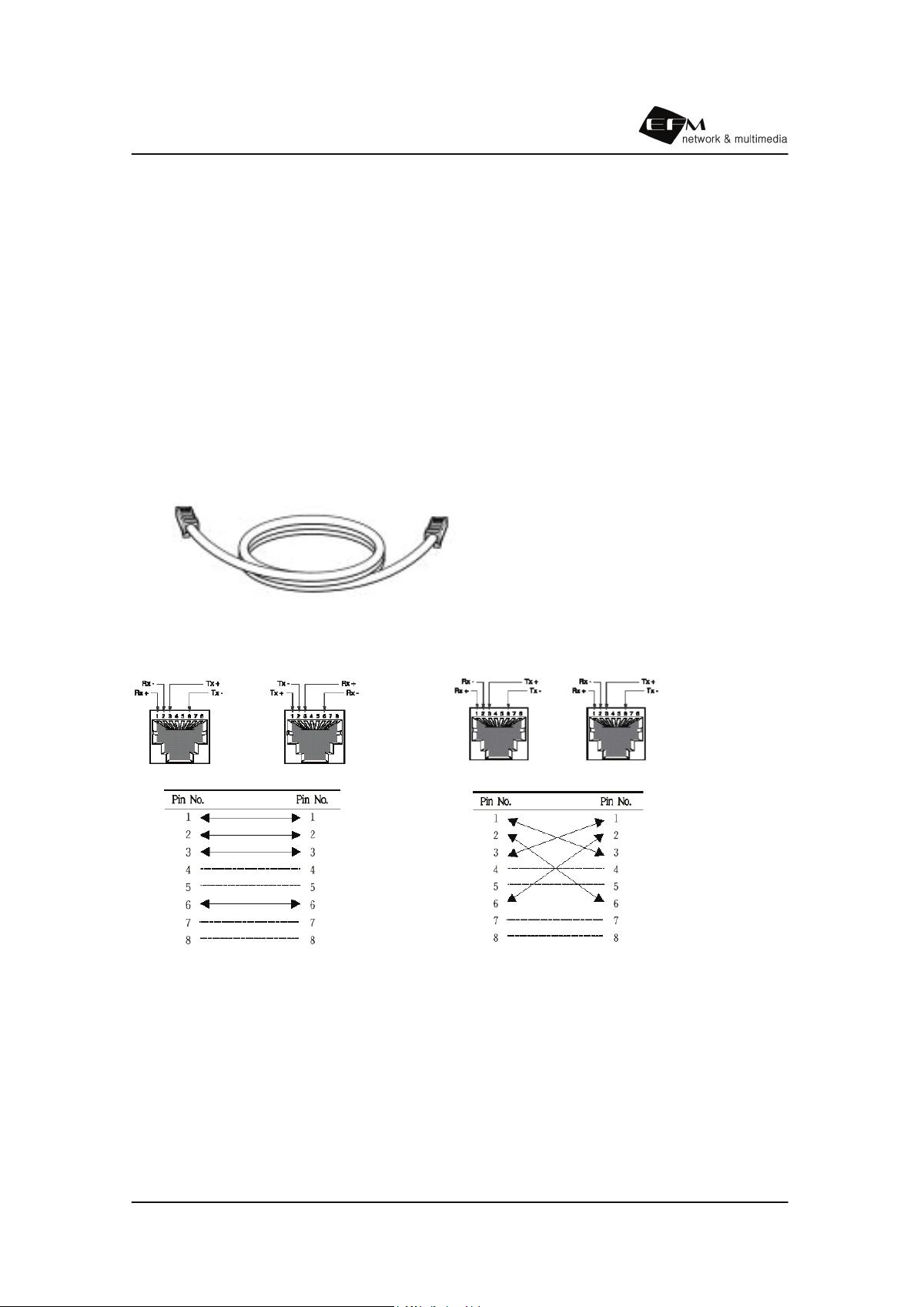

부록 C. LAN CABLE 규격 83
부록 D. 제품 사양 84
부록 D. 제품 보증서 및 고객 지원 85
ipTIME G301사용자 설명서
5
ipTIME G301 설치 전 사용 주의사항
충격, 낙하, 적재주의
제품을 떨어트리거나 충격을 주지 마시고 케이블 어댑터의
결합부위를 흔들거나, 제품에 무거운 물건을 올려 놓지 않
도록 합니다. 통풍구를 막거나 장시간 열이 발생되는 장소
에서 공유기가 작동이 되지 않도록 하시기 바랍니다.
이물질 주의
자석, 음료, 물, 습기 등의 접근을 피해주시고 제품 안에
이물질이 들어가지 않도록 주의를 해주시기 바랍니다.
이물질 등이 제품에 들어가거나 타는 연기, 냄새가 나는
경우 제품의 어댑터를 분리하시고 고객지원실로 연락을
주셔서 조치를 취하시기 바랍니다.
전원관리 주의
콘센트에 전원플러그를 여러 개 꽂지 마시고 고정이 되도
록 꽂아주시기 바랍니다. 주변 낙뢰가 발생 될 때에는 제
품사용을 자제하시고 반드시 전원플러그와 UTP-케이블을
제거하여 낙뢰로 인한 제품고장을 예방하시기 바랍니다.
ipTIME G301사용자 설명서
6
1장 ipTIME G301 제품 개요
1.1 제품 소개
개요
ipTIME G301은 무선 랜카드 및 무선 AP로서 동작합니다.
무선 랜카드 기능은 PC에 별도의 드라이버 설치 없이 PC에 설치되어 있는 유선 랜카드를
ipTIME G301과 연결하는 것만으로 PC에서 무선 네트워크를 사용할 수 있도록 해 주는 기
능입니다.
무선 AP 기능은 기존에 설치되어 있는 유선 공유기와 연결하여 여러 대의 시스템이 무선
인터넷을
사용할 수 있도록 하는 기능입니다. ipTIME G301에는 10/100Mbps의 유선 랜을
연결할 수 있으며 11Mbps의 802.11b 무선랜과 54Mbps의 802.11g 무선랜 AP를 내장하
여 무선랜을 연결할 수 있습니다.
기능의 특징
기능 특징
IEEE802.3u 이더넷 지원 10/100Mbps 유선랜 연결 가능
IEEE802.11b/g 지원 11/54Mbps 무선랜 AP 내장*
IEEE802.11Pre-N 지원 2x1 Pre-N 지원 (3 안테나)
Cable 자동 감지 스트레이트(다이렉트) 또는 크로스 케이블 자동 감지
ipTIME G301사용자 설명서
7

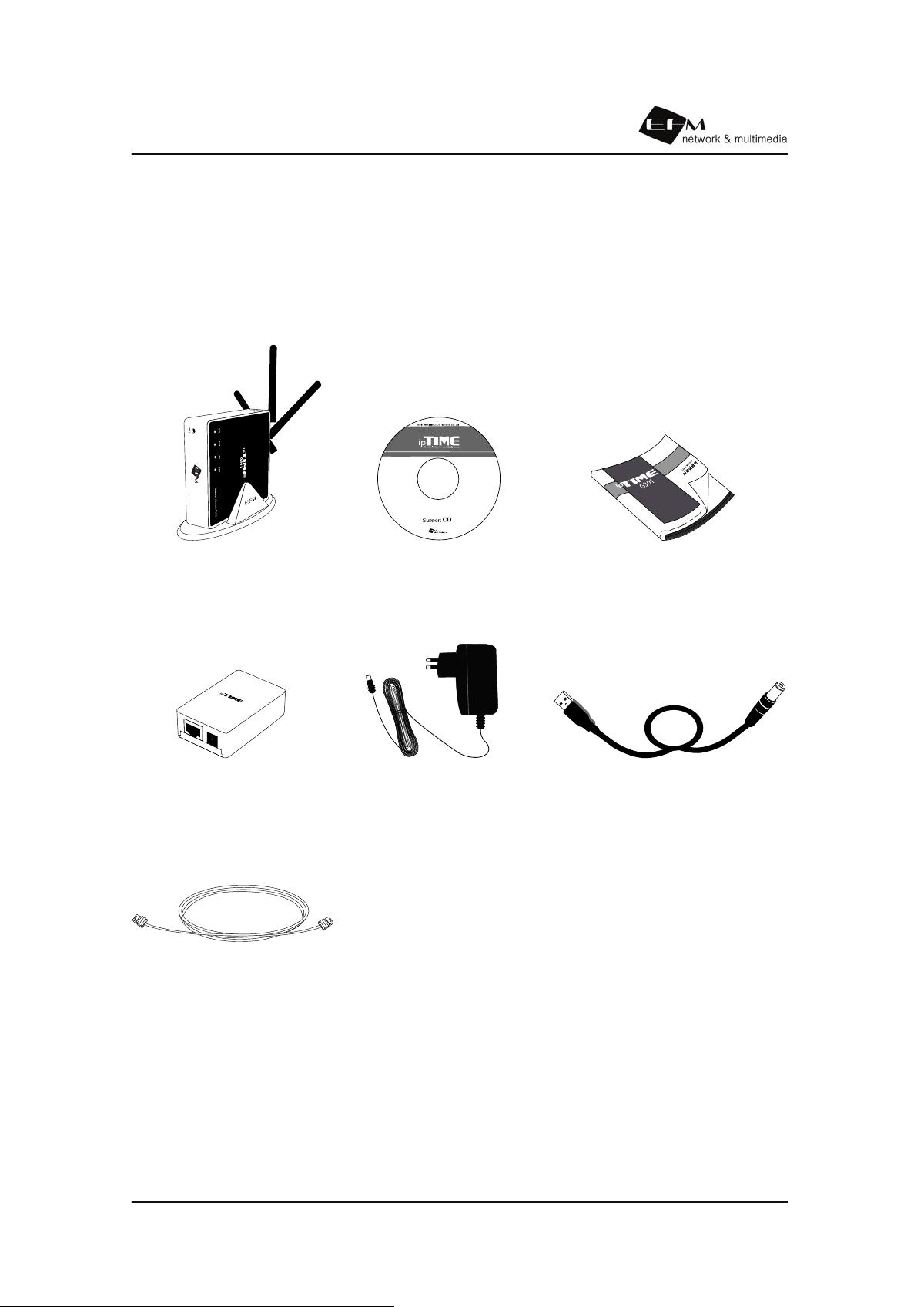

1.2 제품 구성
다음과 같은 내용물이 모두 들어 있는지 확인 합니다.
<그림 : 본체> <그림 : CD> <그림 : 사용설명서>
<그림 : PoE> <그림 : 전원 어댑터> <그림 : USB 전원>
<그림 : UTP 케이블(1m)>
ipTIME G301사용자 설명서
8

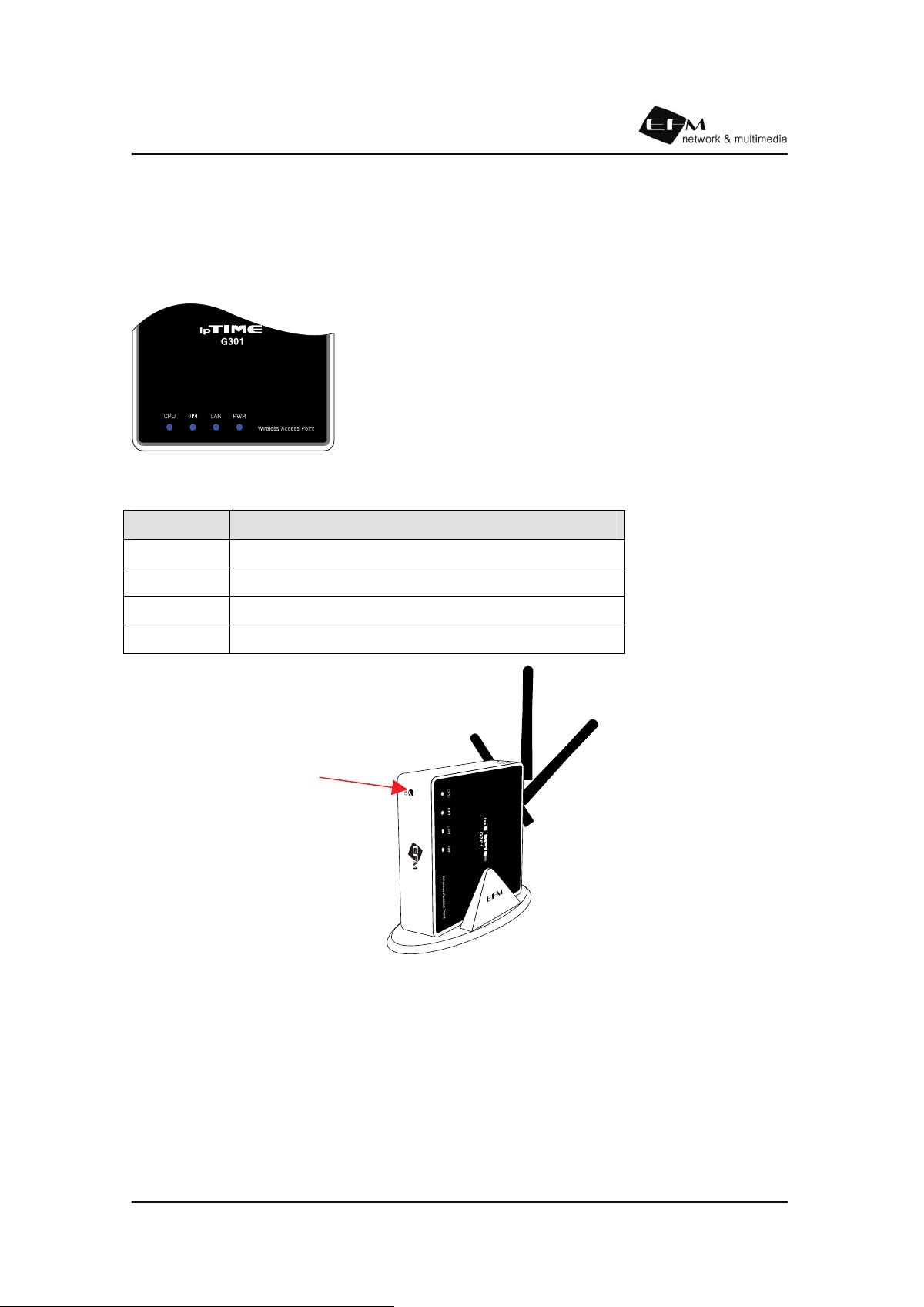

1.3 제품 본체 기능 설명
ipTIME G301 전면 (상단)
<그림 : ipTIME G301 상단 LED부>
공장 초기화
리셋을 누른 상태에서 전원 스위치를 OFF한 뒤, 2초 후 다시 전원 스위치를 ON하고 약
10초간 기다리면 CPU 램프가 빠르게 점멸합니다. CPU 램프의 빠른 점멸이 중단되었을 때
리셋 스위치를 때면 시스템이 공장 출하 상태로 초기화됩니다.
LED
기능
CPU
정상 동작 시 점멸(1초 간격으로 ON/OFF 반복)
((O))
무선랜 정상 동작 시 ON
LAN
PC, 공유기 연결 시 ON, 통신 시 점멸
PWR
전원 공급 상태 (전원 ON 시 켜짐)
Reset
ipTIME G301사용자 설명서
9

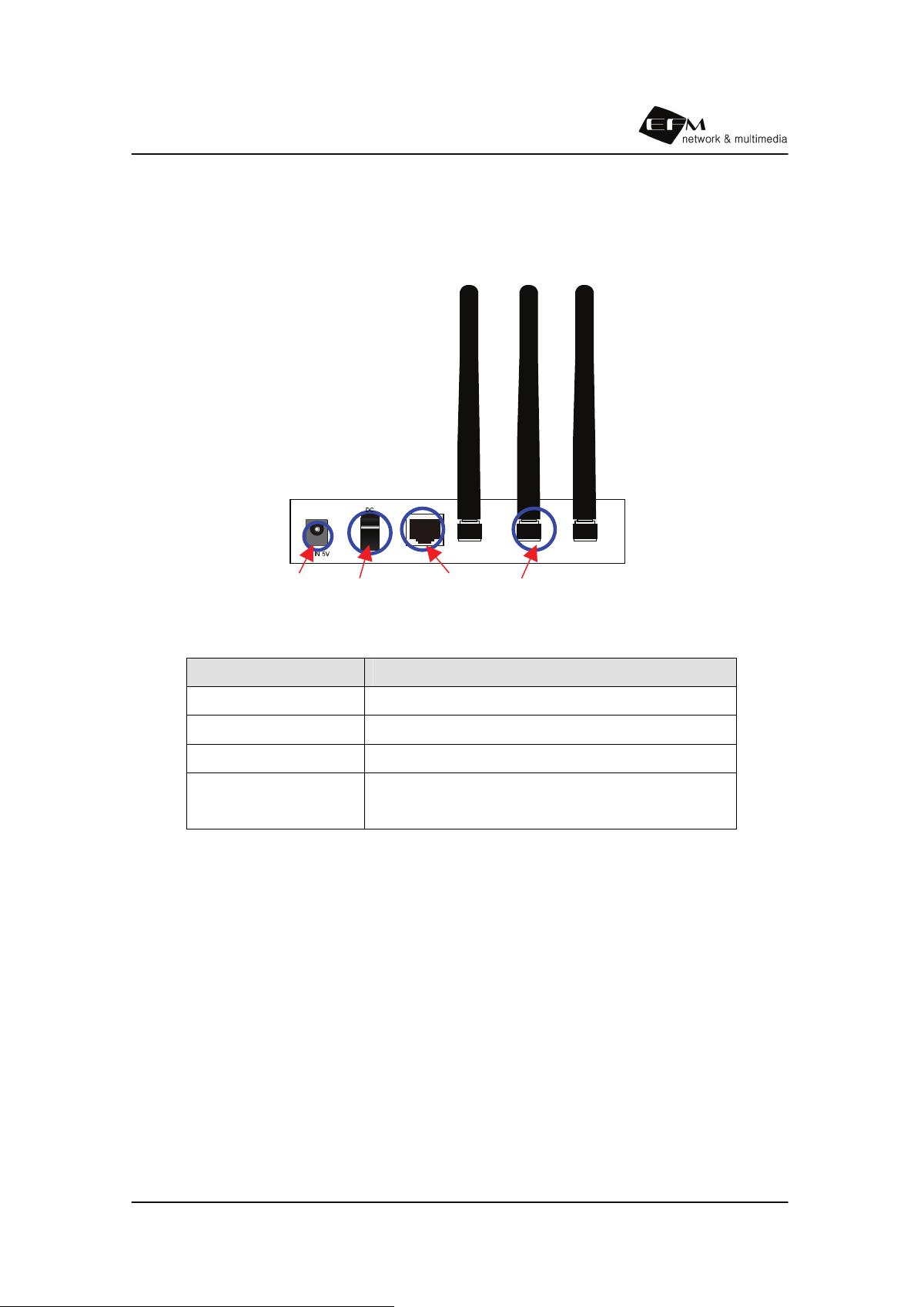

ipTIME G301 후면
1 2 3 4
[ 참고 ] ipTIME G301의 로그인 암호 또는 IP 주소를 변경한 후 잊어 버렸을 경
우 Reset 스위치를 이용하여 공장 초기화를 하면 변경된 암호와 IP 주소를 초기
값으로 복구할 수 있습니다. 공장 초기화 방법은 8쪽을 참고합니다.
항목 내용
1. DC IN
전원 어댑터 연결부
2. 전원 선택 스위치 전원 공급 선택(DC / PoE)
3. LAN
PC 또는 공유기 연결
4. 외장 안테나 분리형 외장 안테나
사용자의 외장형 안테나 부착 가능
PoE
LAN
ipTIME G301사용자 설명서
10

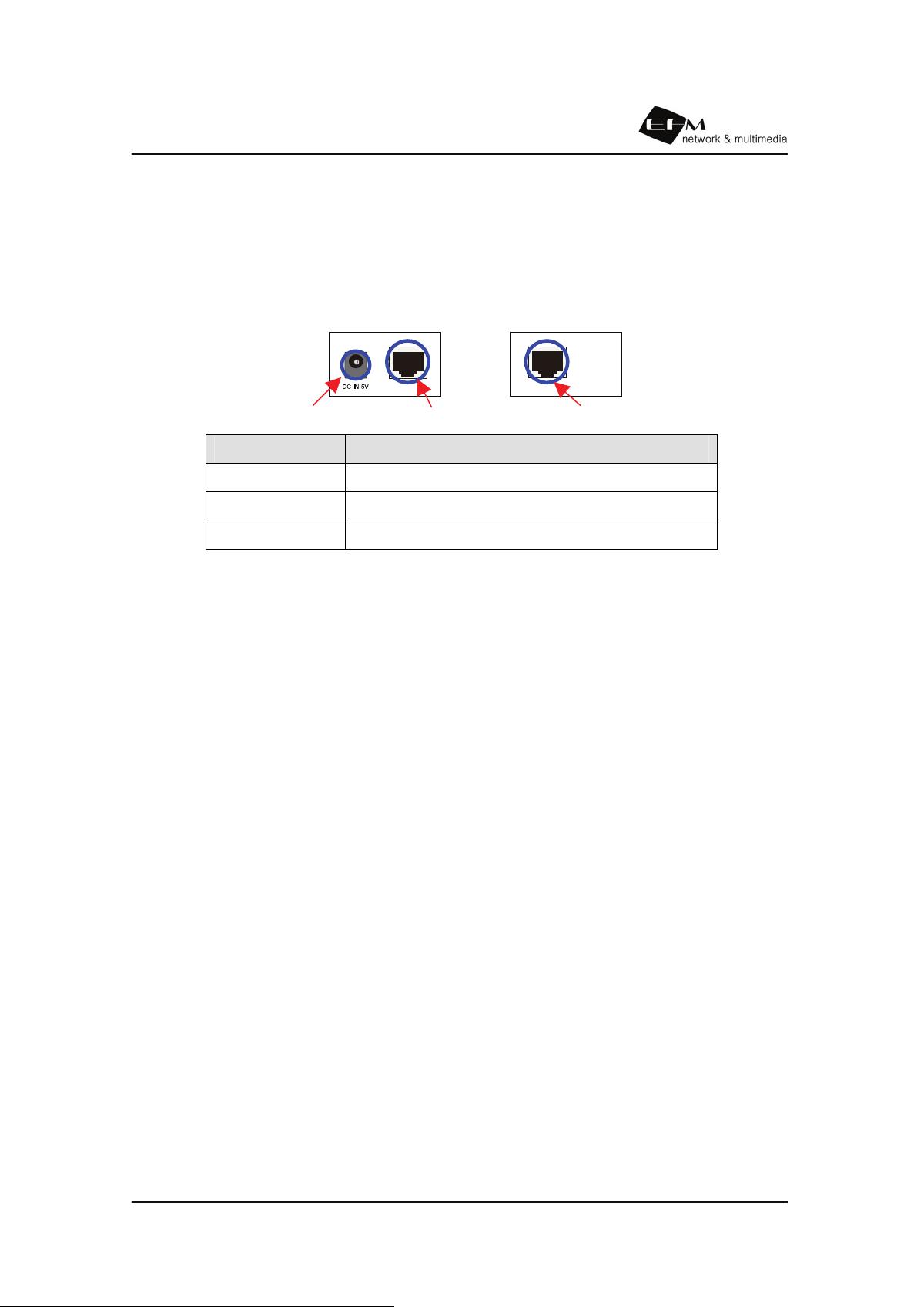

1.4 PoE(Power Over Ethernet Receiver) 기능 설명
ipTIME G301근처에 전원이 없거나 전원 배선이나 콘센트를 설치하는 것이 곤란할 경우 사
용 됩니다.
1 2 3
[ 참고 ] PoE로 전원을 공급하는 경우 LAN선의 길이는 최대 10m입니다.
항목 내용
1. DC IN
전원 어댑터 연결부
2. LAN-A
PC 연결부
3. LAN-B
ipTIME G301 연결부
LAN-A LAN-B
ipTIME G301사용자 설명서
11
2장 ipTIME G301 연결
2.1 무선 랜카드 모드 연결

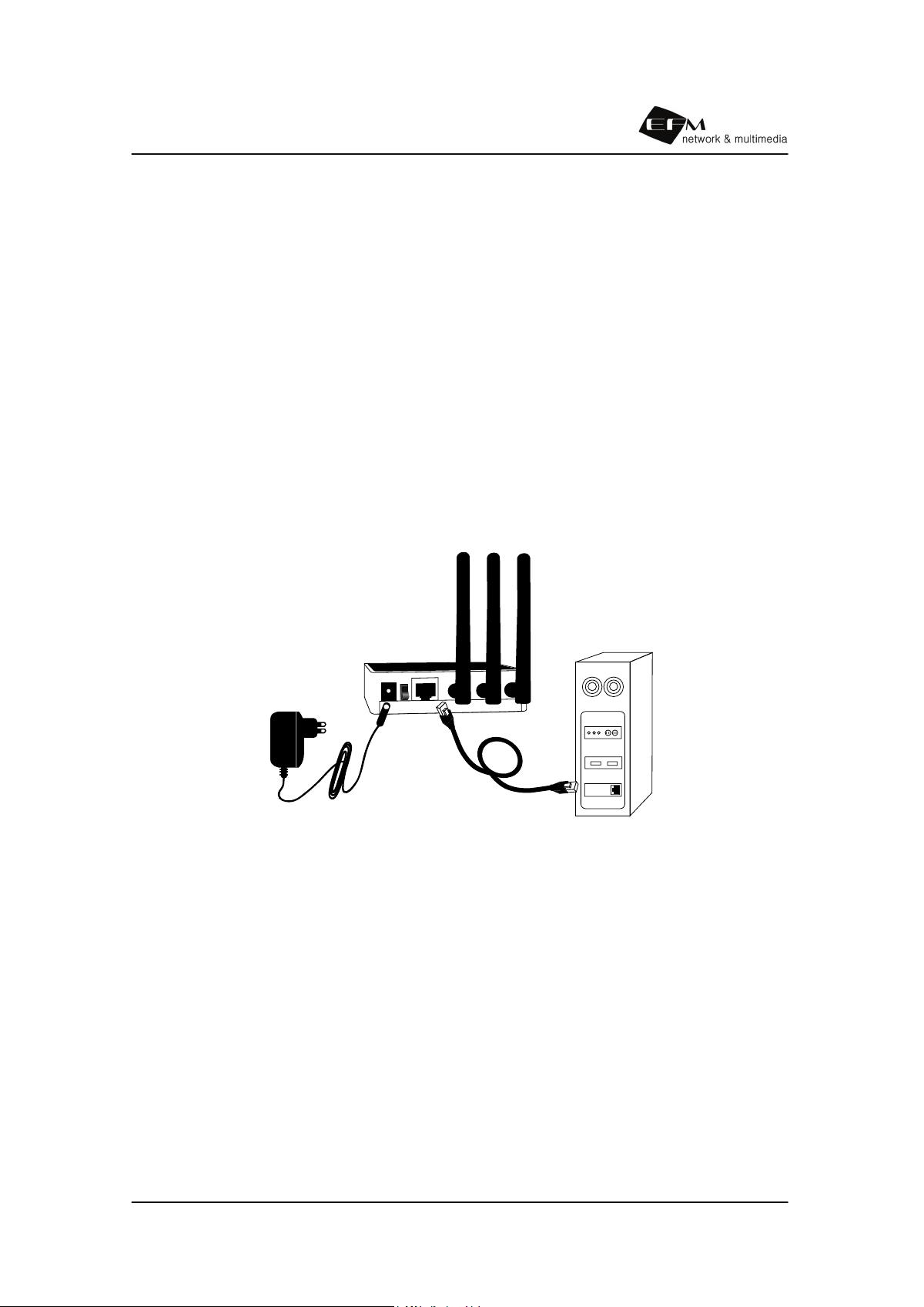

2.1.1 전원 어댑터 연결
ipTIME G301의 전원 선택 스위치를 DC IN으로 올립니다.
전원 어댑터를 AC 단자에 연결하고 DC 컨넥터를 연결합니다.
전원 스위치를 켜면 모든 램프가 1초 정도 ON 후 OFF됩니다.
부팅이 완료되면 ipTIME G301의 CPU 램프가 1초 정도의 간격으로 깜박입니다.
ipTIME G301에는 제품의 정격 어댑터를 사용하여야 합니다. 정격 어댑터가 아닌 경우
오동작과 파손의 원인이 될 수 있습니다
ipTIME G301사용자 설명서
12

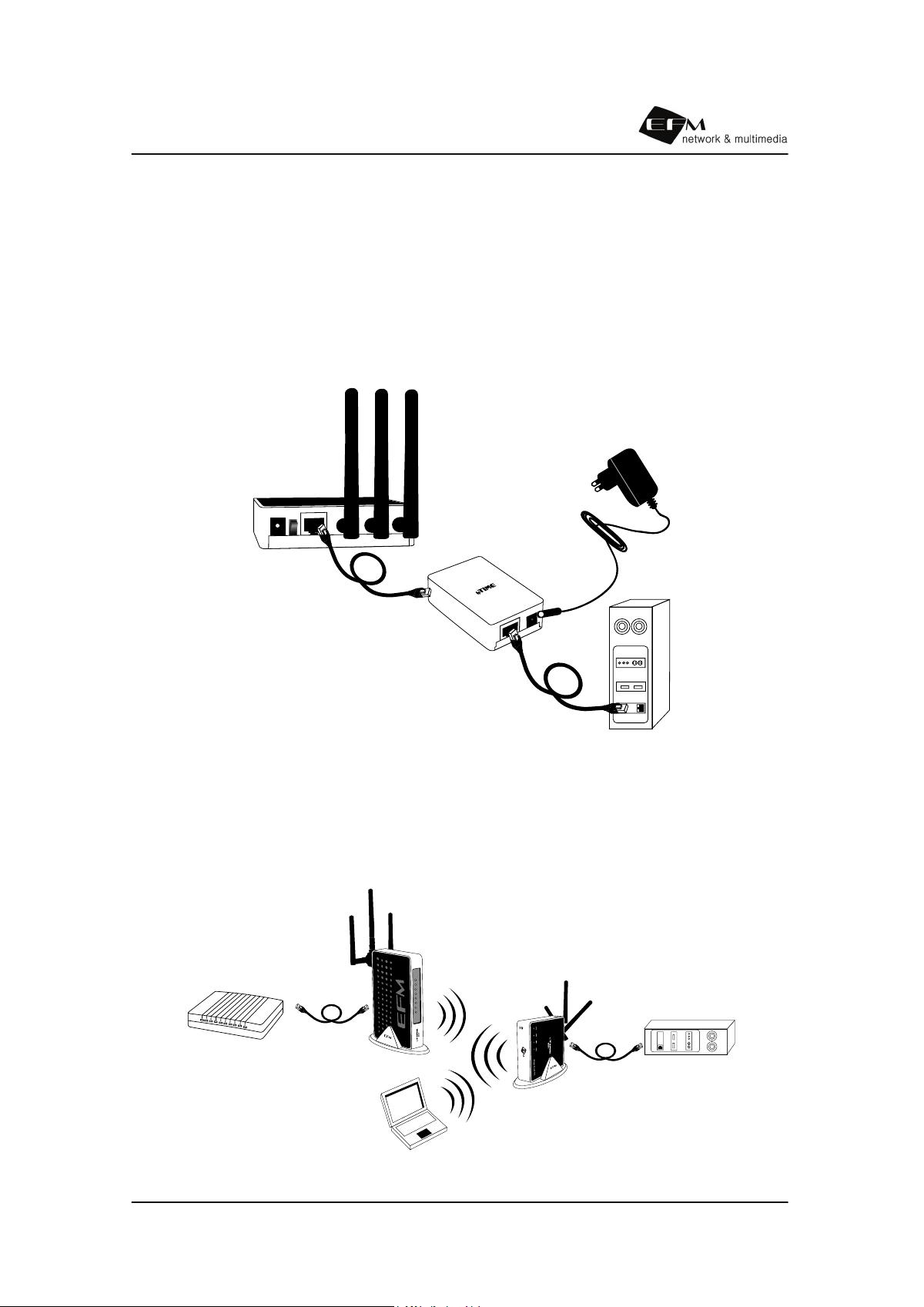

2.1.2 PoE(Power Over Ethernet Receiver) 연결
ipTIME G301의 전원 선택 스위치를 PoE로 내립니다.
전원 어댑터를 AC 단자에 연결하고 DC 컨넥터를 PoE DC 컨넥터에 연결합니다.
PC의 LAN 카드 또는 머더보드의 LAN 포트를 PoE의 LAN-A 포트와 연결 합니다.
PoE의 LAN-B 포트와 ipTIME G301의 LAN 포트를 연결 합니다.
2.1.3 PC의 연결
PC의 LAN 카드 또는 머더보드의 LAN 포트를 G301의 LAN 포트에 연결합니다.
정상 연결된 경우 해당 LAN 램프가 ON되며 통신 시 램프가 깜박입니다.
케이블, ADSL, VDSL 모뎀
무선공유기
ipTIME G301
PC
노트북
ipTIME G301사용자 설명서
13

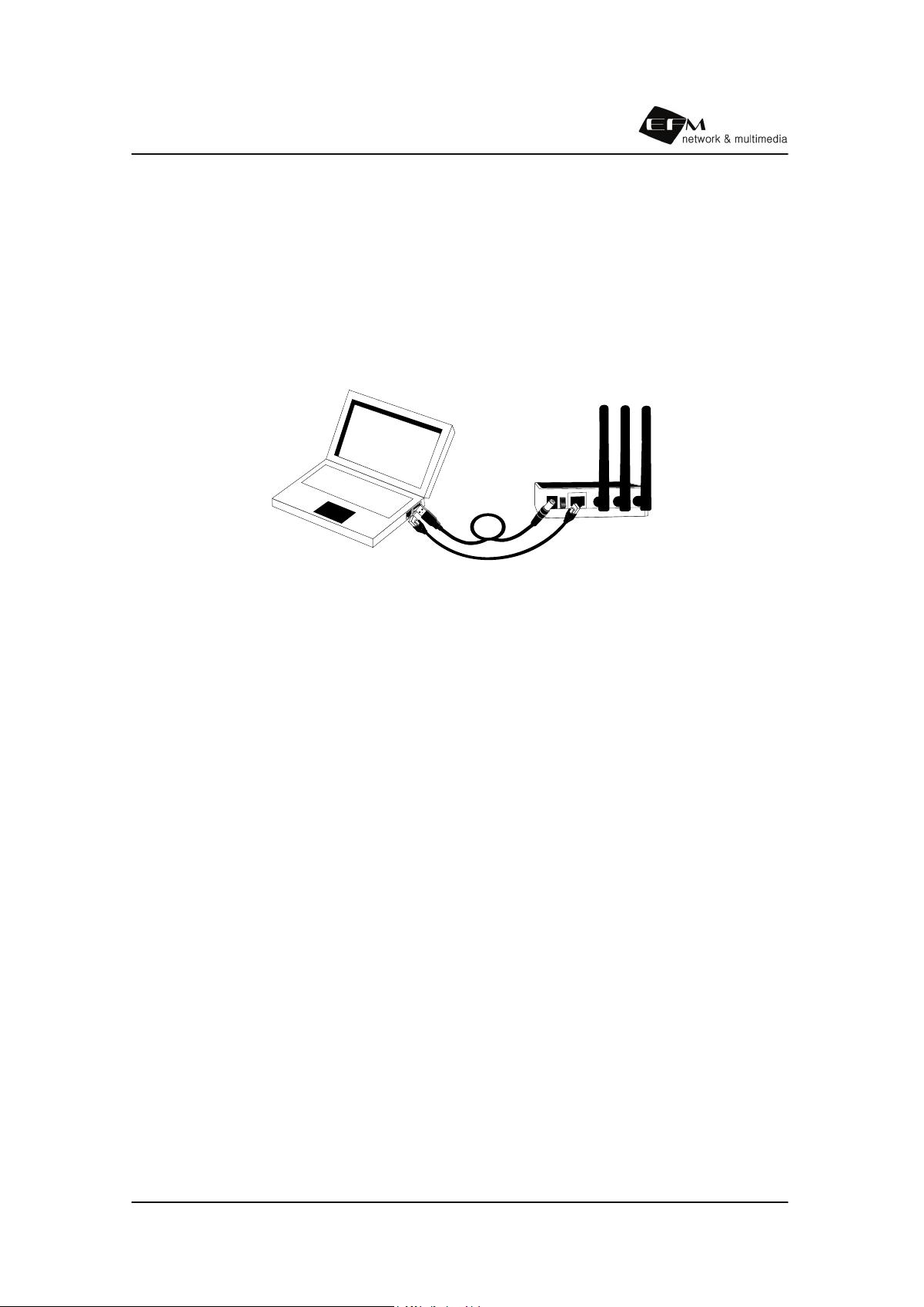

2.1.4 USB 전원과의 연결
ipTIME G301의 전원 선택 스위치를 DC IN으로 올립니다.
PC의 USB포트와 ipTIME G301의 DC를 연결 합니다.
PC의 LAN 포트를 G301의 LAN 포트에 연결합니다
정상 연결된 경우 해당 LAN 램프가 ON되며 통신 시 램프가 깜박입니다
ipTIME G301사용자 설명서
14

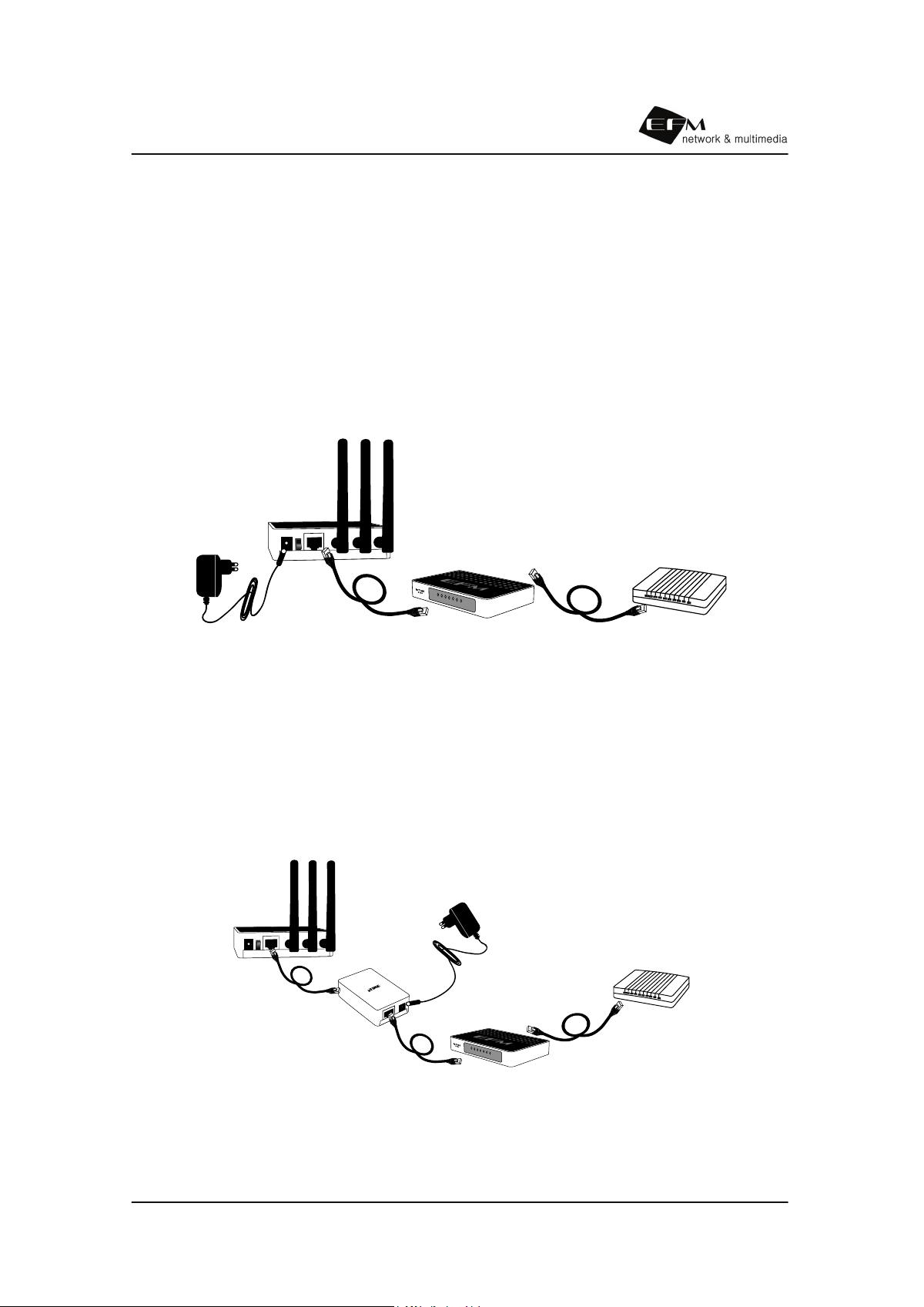

2.2 무선 AP 모드 연결
2.2.1 전원 어댑터 연결
ipTIME G301의 전원 선택 스위치를 DC로 올립니다.
전원 어댑터를 AC 단자에 연결하고 DC 컨넥터를 연결합니다.
전원 스위치를 켜면 모든 램프가 1초 정도 ON 후 OFF됩니다.
부팅이 완료되면 ipTIME G301의 CPU 램프가 1초 정도의 간격으로 깜박입니다.
ipTIME G301에는 제품의 정격 어댑터를 사용하여야 합니다. 정격 어댑터가 아닌 경우
오동작과 파손의 원인이 될 수 있습니다.
2.2.2 PoE(Power Over Ethernet Receiver) 연결
ipTIME G301의 전원 선택 스위치를 PoE로 내립니다.
전원 어댑터를 AC 단자에 연결하고 DC 컨넥터를 PoE DC 컨넥터에 연결합니다.
공유기의 포트를 PoE의 LAN-A 포트와 연결 합니다.
PoE의 LAN-B 포트와 ipTIME G301의 LAN 포트를 연결 합니다.
ipTIME G301사용자 설명서
15

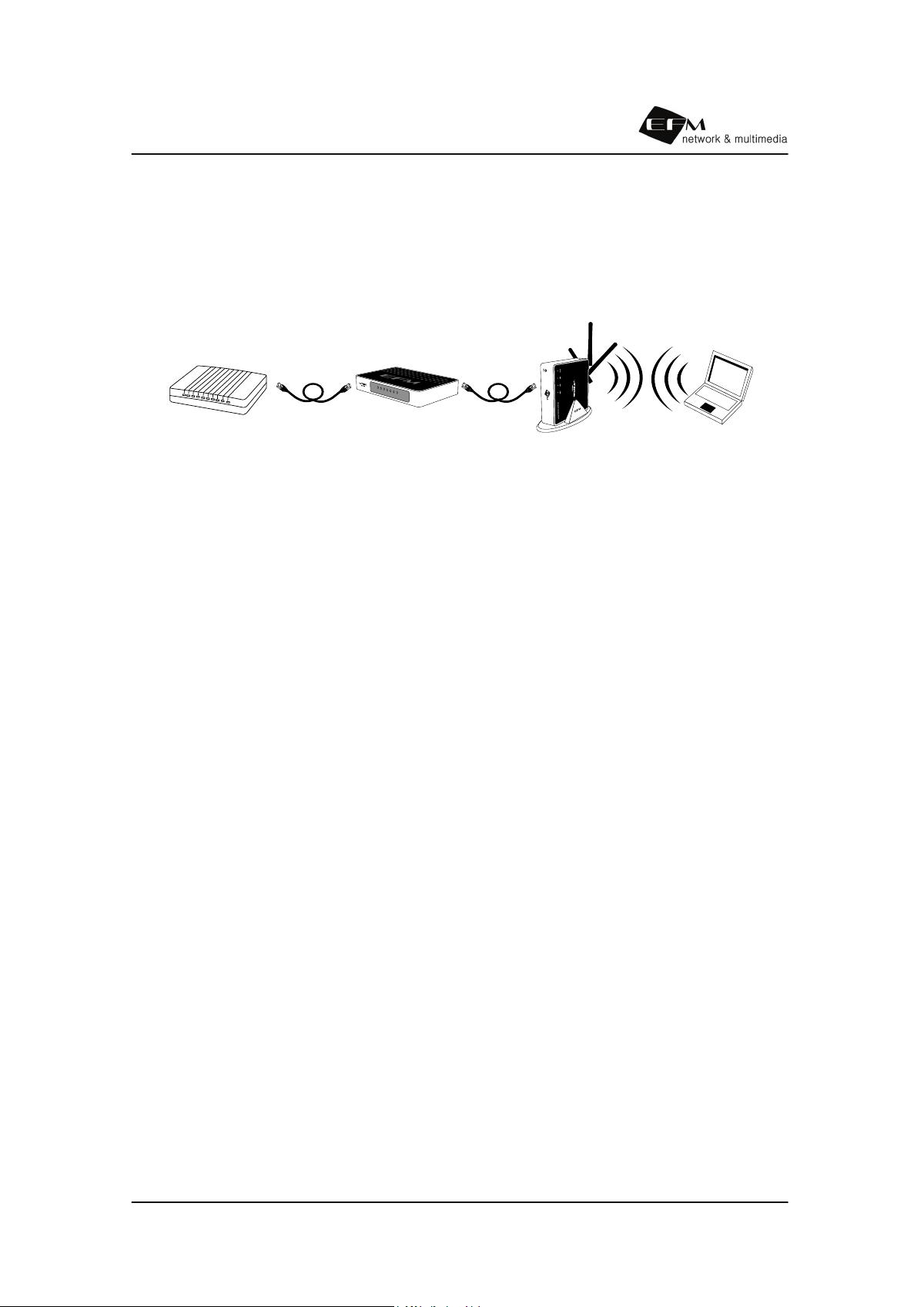

2.2.3 공유기와의 연결
유선 공유기의 LAN 포트와 ipTIME G301의 LAN 포트에 연결합니다.
정상 연결된 경우 해당 LAN 램프가 ON되며 통신 시 램프가 깜박입니다.
공유기
ipTIME G301
노트북
케이블, ADSL, VDSL 모뎀
ipTIME G301사용자 설명서
16
3장 ipTIME G301 매니저 설치
ipTime G301매니저는 Windows 2000이상에서만 정상 동작합니다.

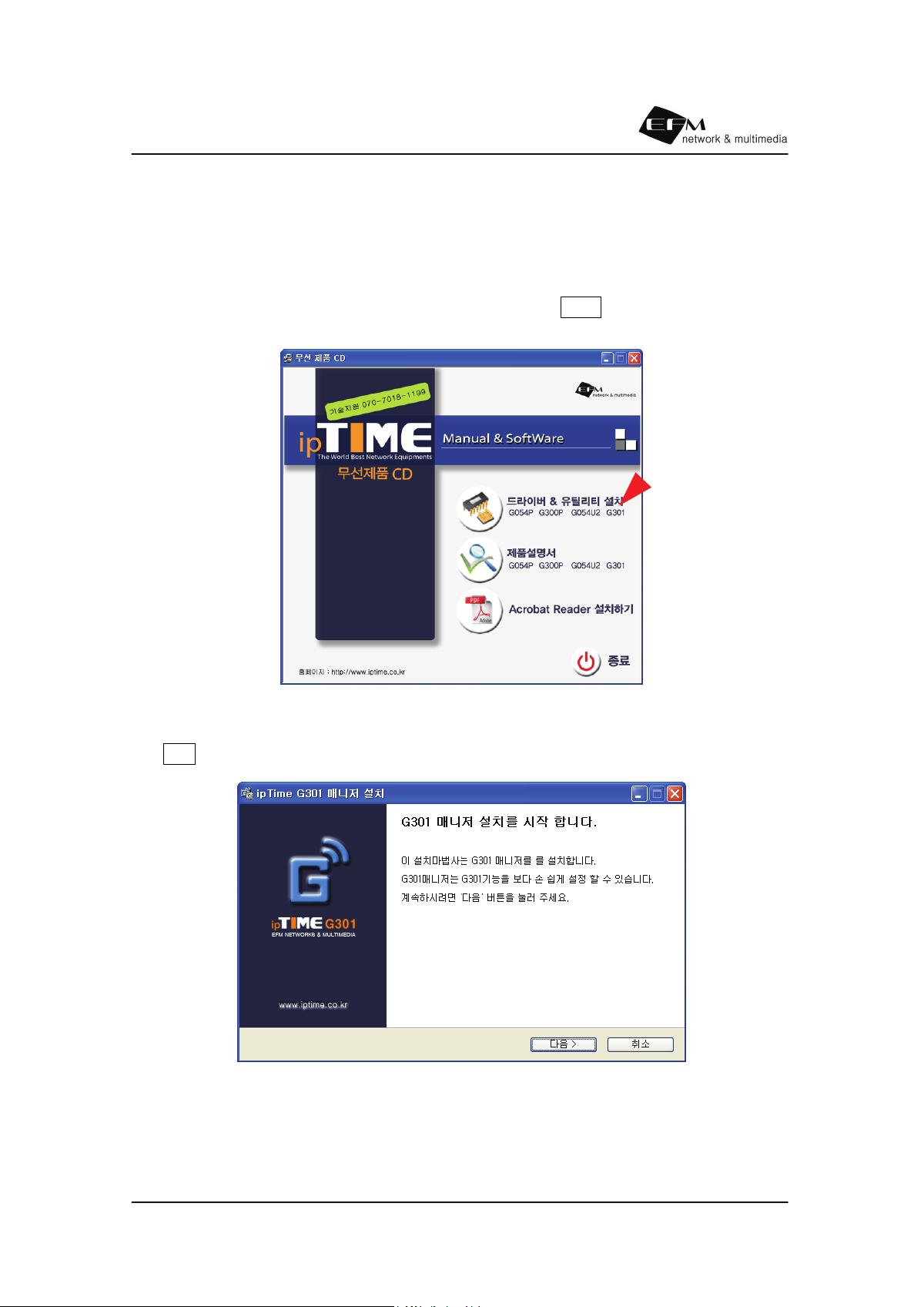

제품에 동봉된 CD를 PC의 CD-ROM 드라이브에 넣은 후, CD를 실행합니다.
CD 실행화면이 표시되면 드라이버 & 유틸리티 설치의 G301을 클릭합니다.
<CD 실행 화면>
다음을 클릭합니다.
ipTIME G301사용자 설명서
17

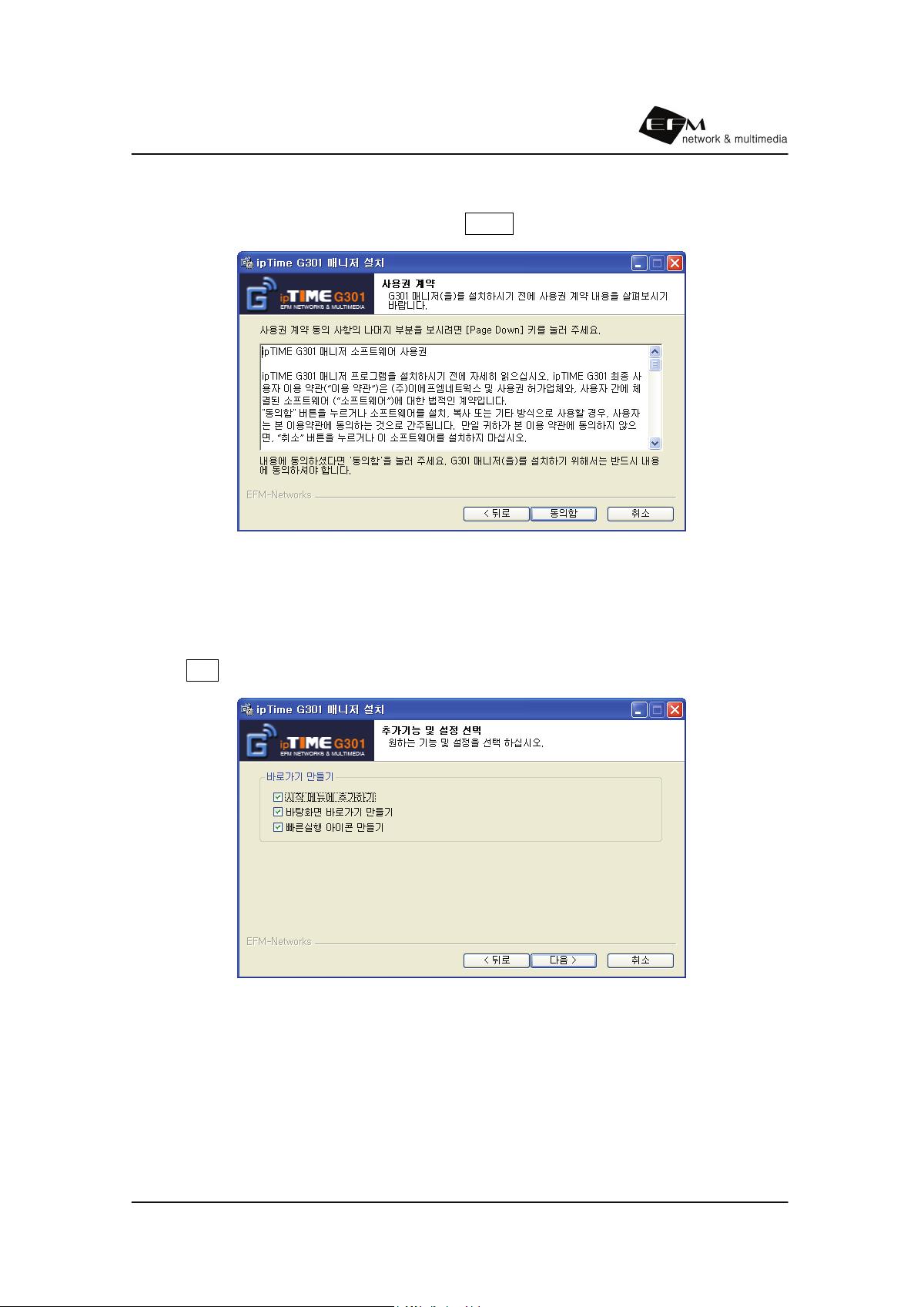

사용권 계약을 읽어 보신 후 동의 하시면 동의함을 클릭합니다.
시작 메뉴에 추가하기, 바탕화면 바로가기 만들기, 빠른실행 아이콘 만들기를 선택한
후 다음을 클릭합니다.
ipTIME G301사용자 설명서
18

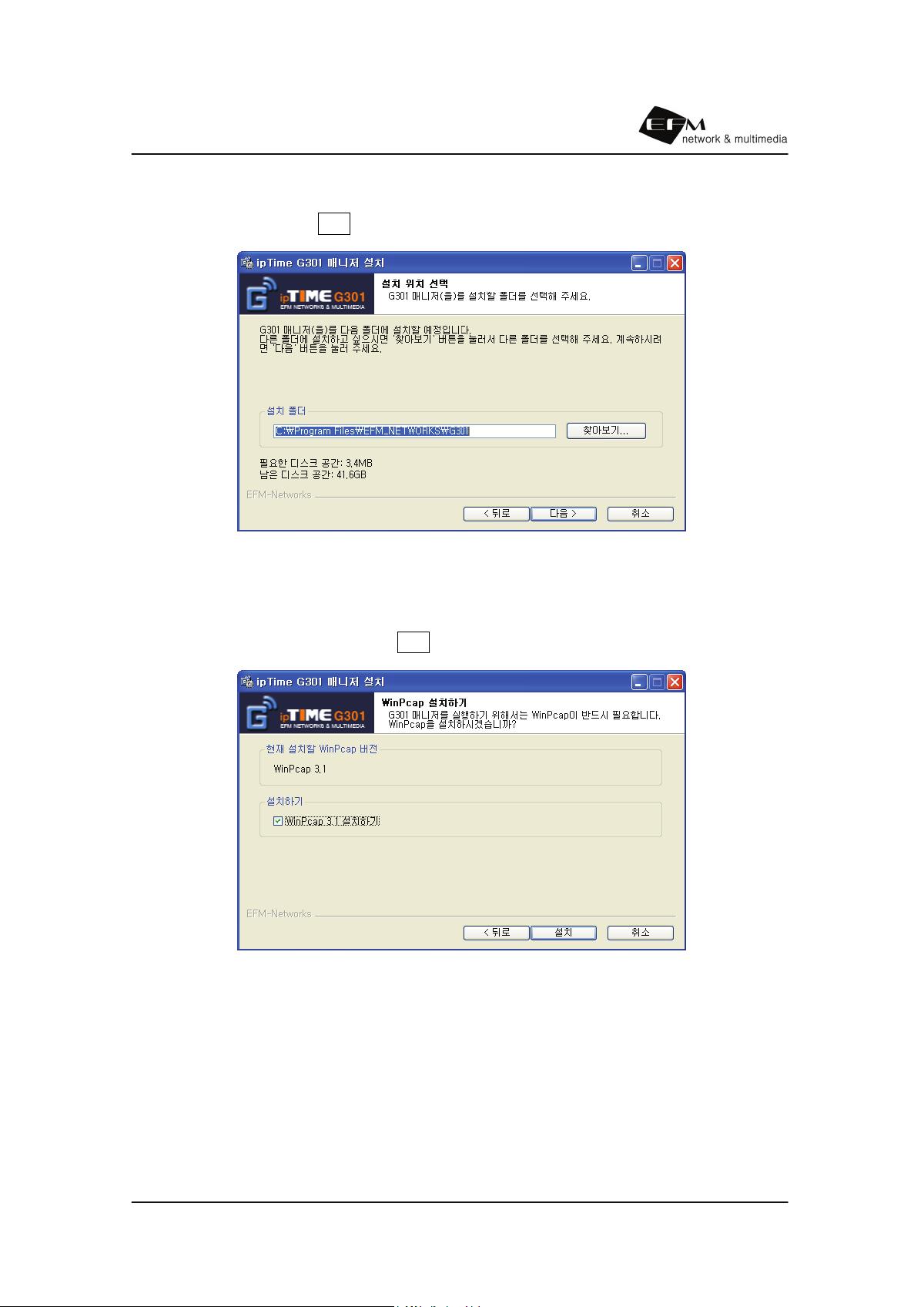

설치 폴더를 확인 후 다음을 클릭합니다.
WinPcap 3.1 설치하기 선택 후 다음을 클릭합니다.
[ 참고 ] G301 매니저를 실행하기 위해서는 반드시 WinPcap을 설치 하여야 합니다.
ipTIME G301사용자 설명서
19

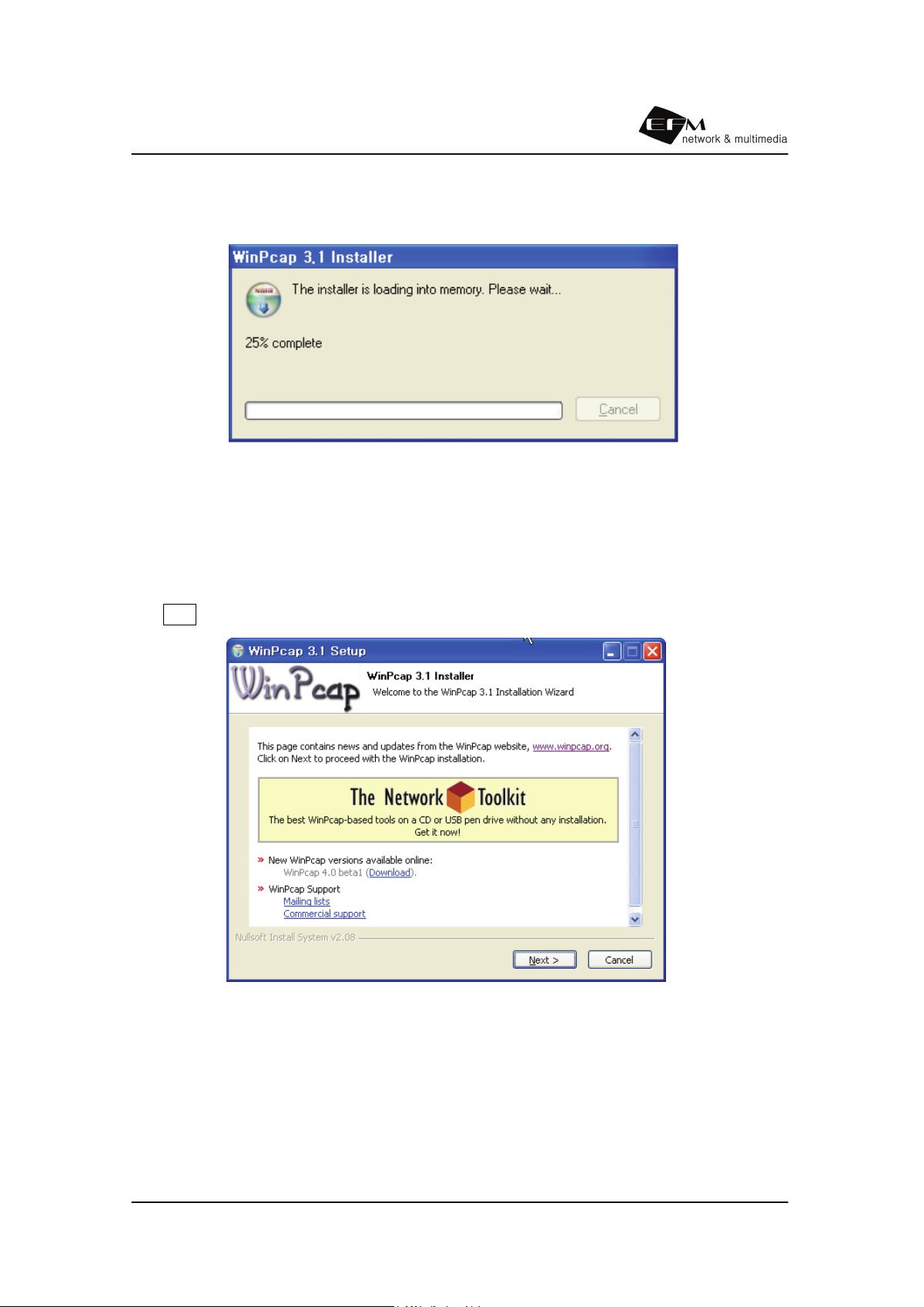

WinPcap 설치 준비로 잠시 기다립니다.
Next 을 클릭합니다.
ipTIME G301사용자 설명서
20

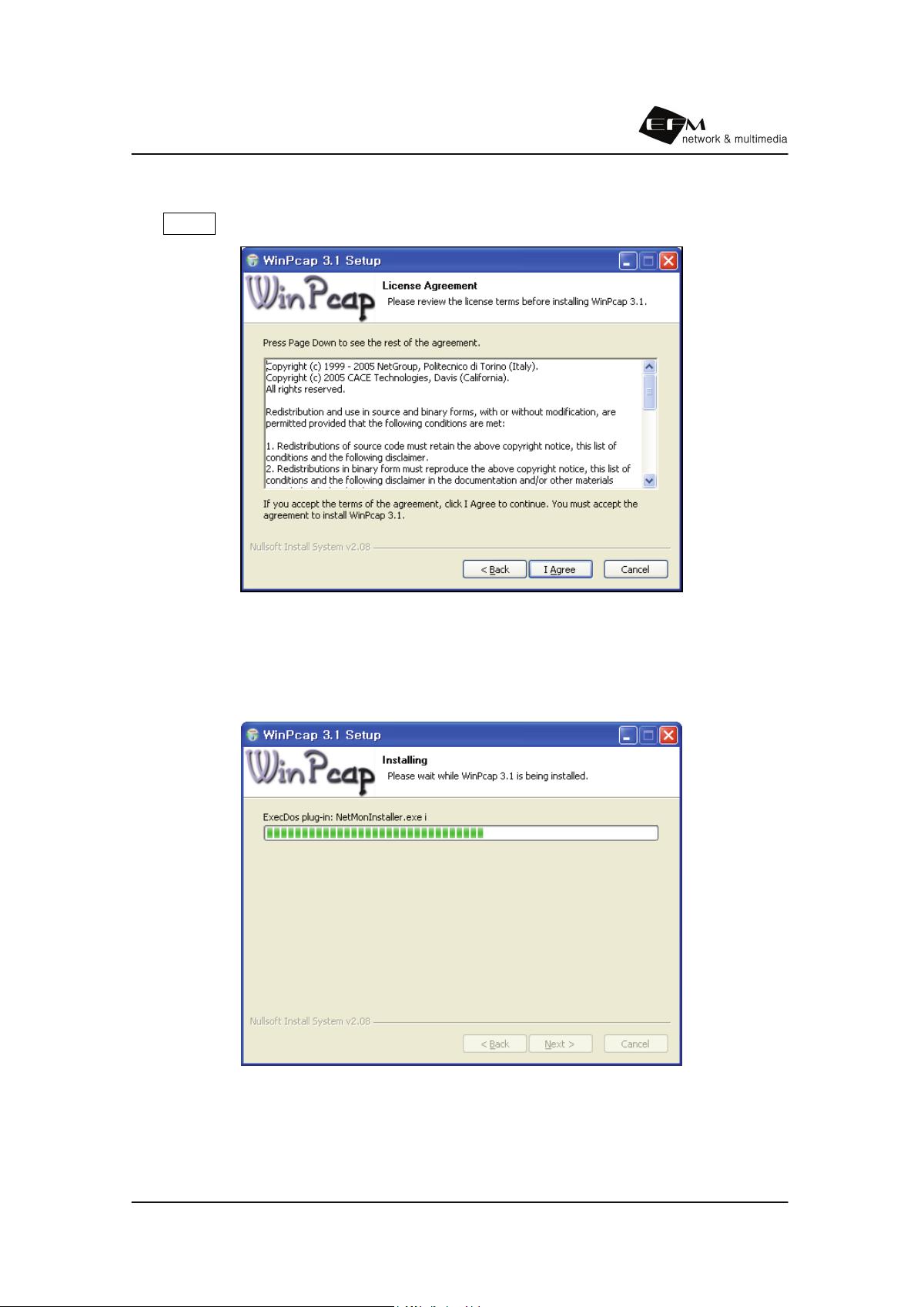

I Agree를 클릭합니다.
WinPcap 3.1 설치 중입니다. 잠시만 기다리십시오.
ipTIME G301사용자 설명서
21

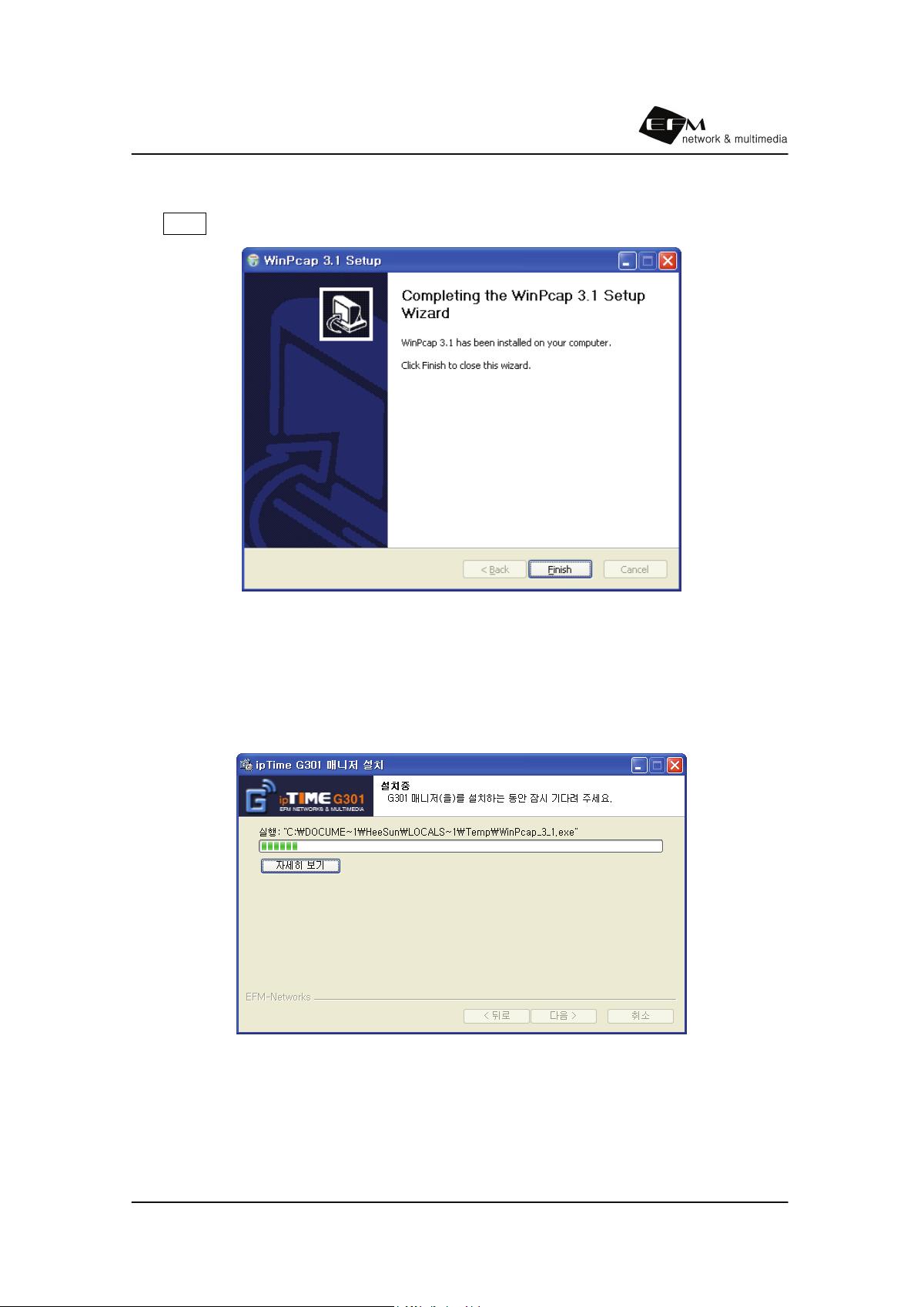

Finish를 클릭합니다.
G301 매니저를 계속 설치 합니다.
ipTIME G301사용자 설명서
22

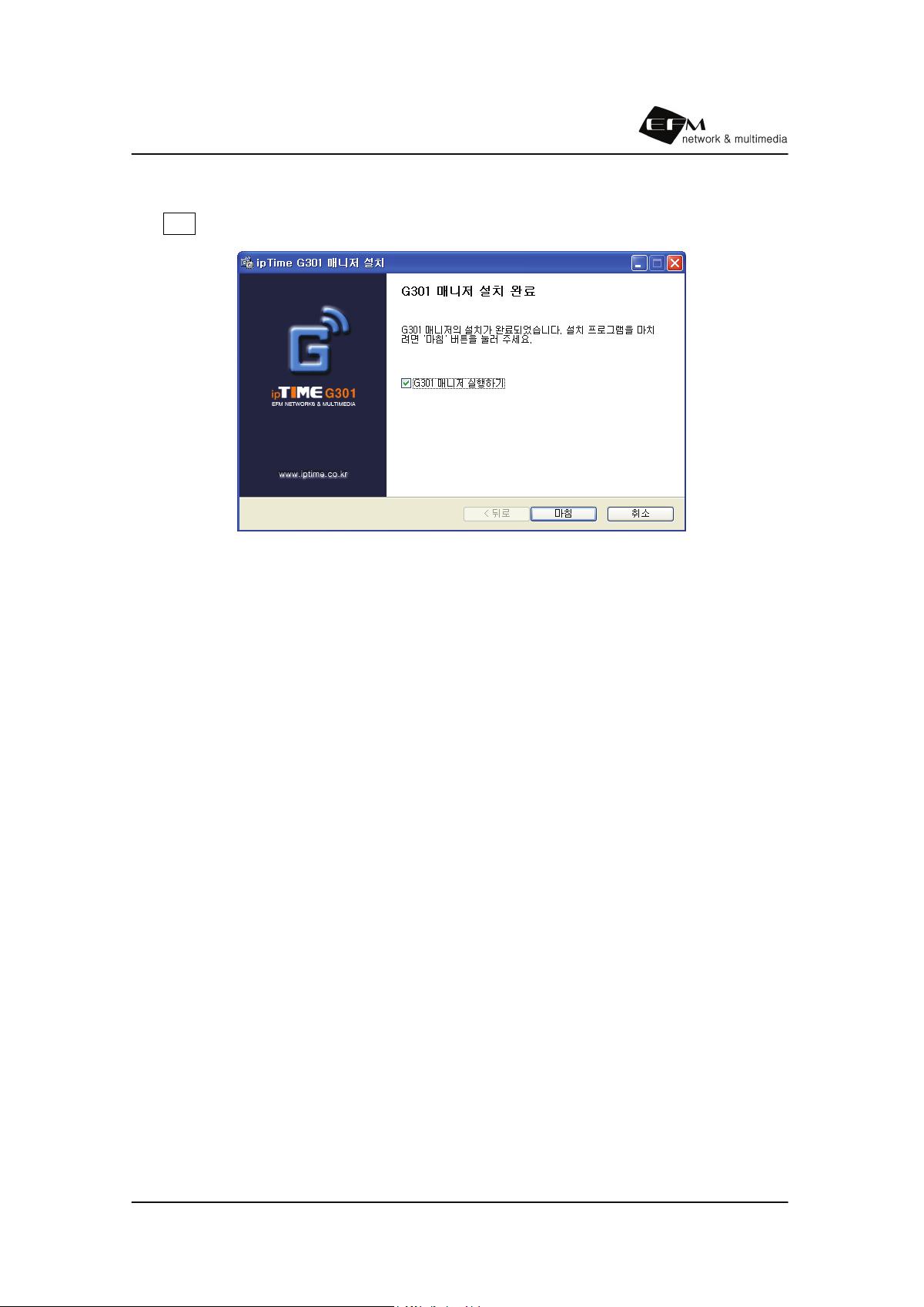

마침을 클릭합니다.
ipTIME G301사용자 설명서
23
4장 ipTIME G301 매니저 시작 하기

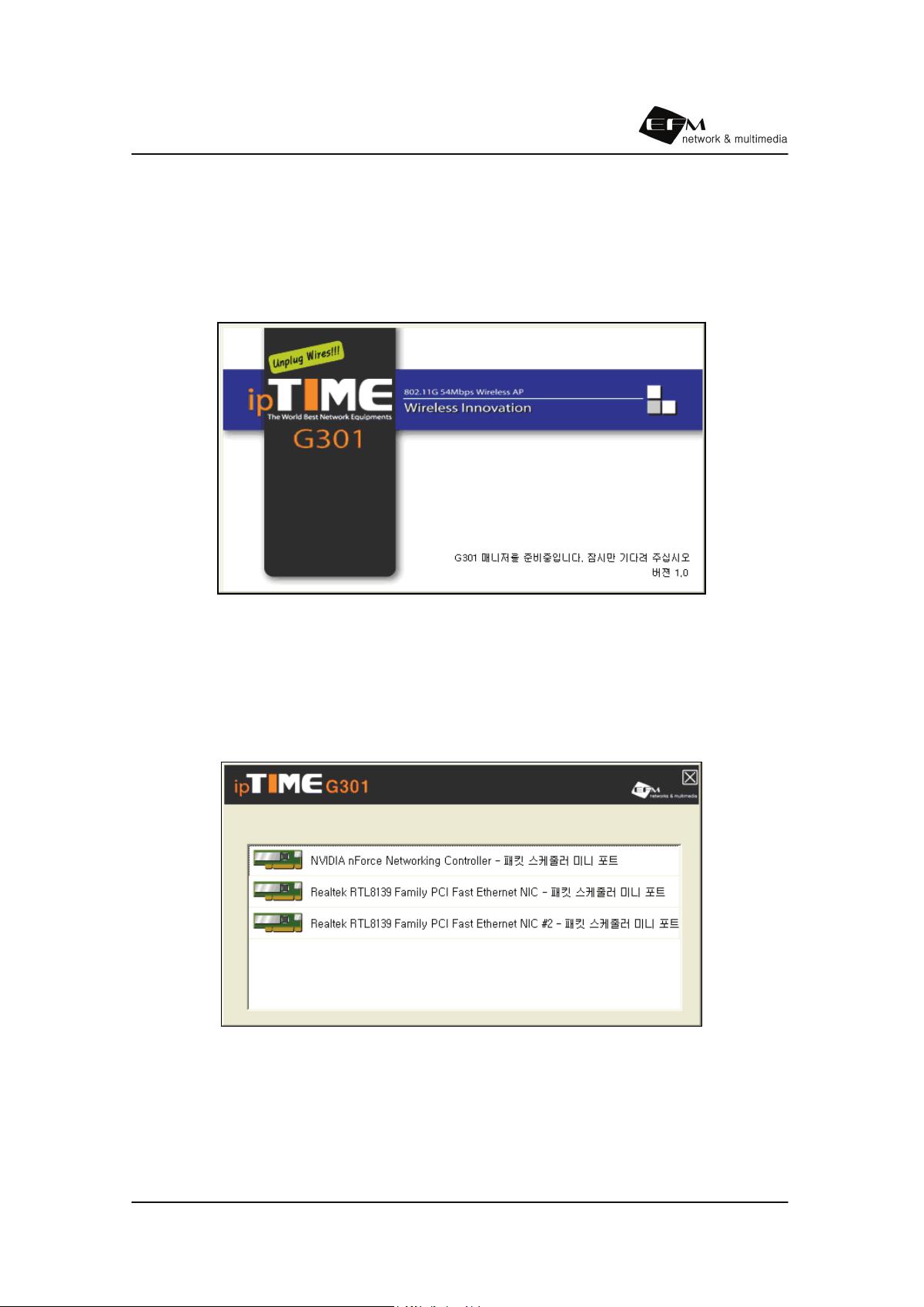

4.1 G301 매니저 시작
G301 매니저를 준비 중입니다. 잠시 기다립니다.
4.2 랜카드 선택
현재 페이지는 PC 에 설치된 유선 랜카드를 통해 G301 를 검색하지 못할 경우에만
보이게 됩니다. 리스트가 보이는경우에는 G301 의 동작상태 및 케이블 연결상태를
확인해 주십시요.
ipTIME G301 과 연결되어 있는 랜카드를 더블 클릭 합니다.
[ 참고 ]
* ipTIME G301이 직접 연결되어 있는 랜카드 또는 ipTIME G301이 존재하는 네트워크에
연결되어 있는 랜카드를 선택 합니다.
ipTIME G301사용자 설명서
24

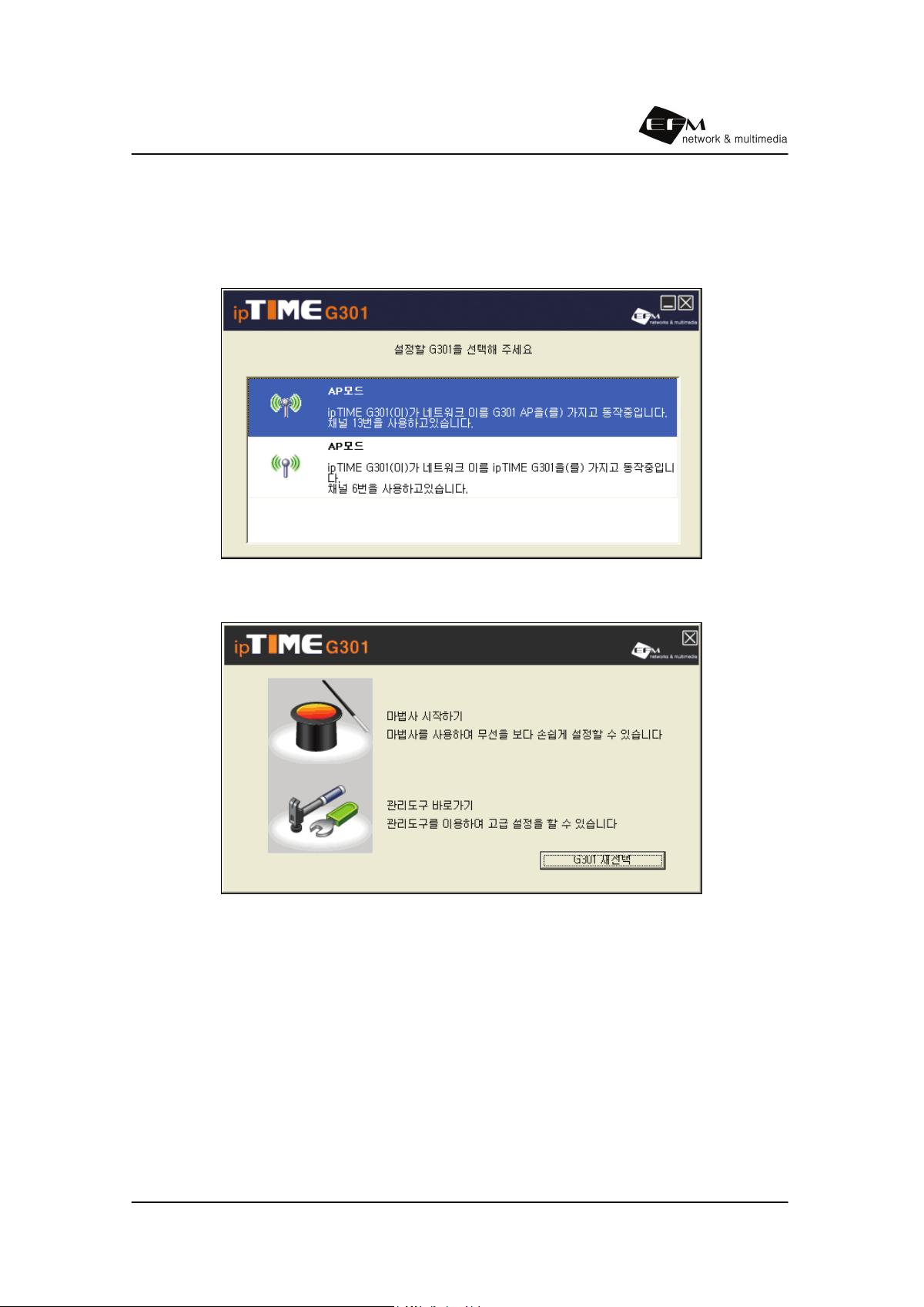

4.3 설정할 G301 선택
여러대의 ipTIME G301 들이 검색된 경우에 리스트를 보여 줍니다.
설정할 G301 을 더블 클릭 합니다.

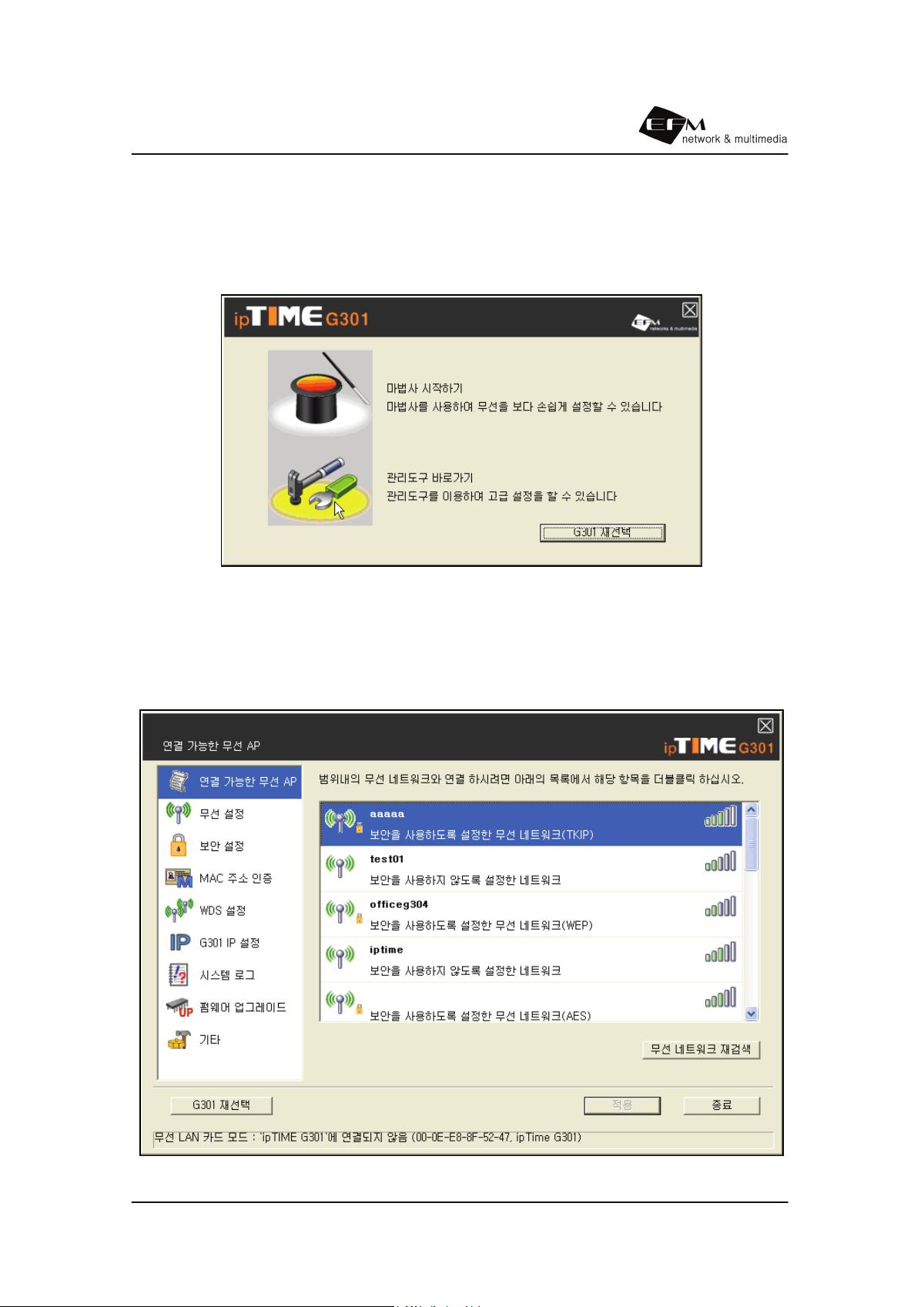

4.4 설정모드 선택
4.4.1 마법사 시작하기
마법사를 사용하여 무선을 보다 손쉽게 설정 할 수 있습니다. 자세한 내용은 5장을
참조하세요.
4.4.2 관리도구 시작하기
관리도구를 이용하여 고급 설정을 할 수 있습니다. 자세한 내용은 6장을 참조하세요.
4.4.3 G301 재 선택
다른 ipTIME G301 을 선택 합니다.
ipTIME G301사용자 설명서
25
5장 ipTIME G301 마법사 설정
본 5장에서는 ipTIME G301을 마법사를 이용하여 설정하는 방법에 대해 설명합니다..
5.1 무선 랜카드 모드

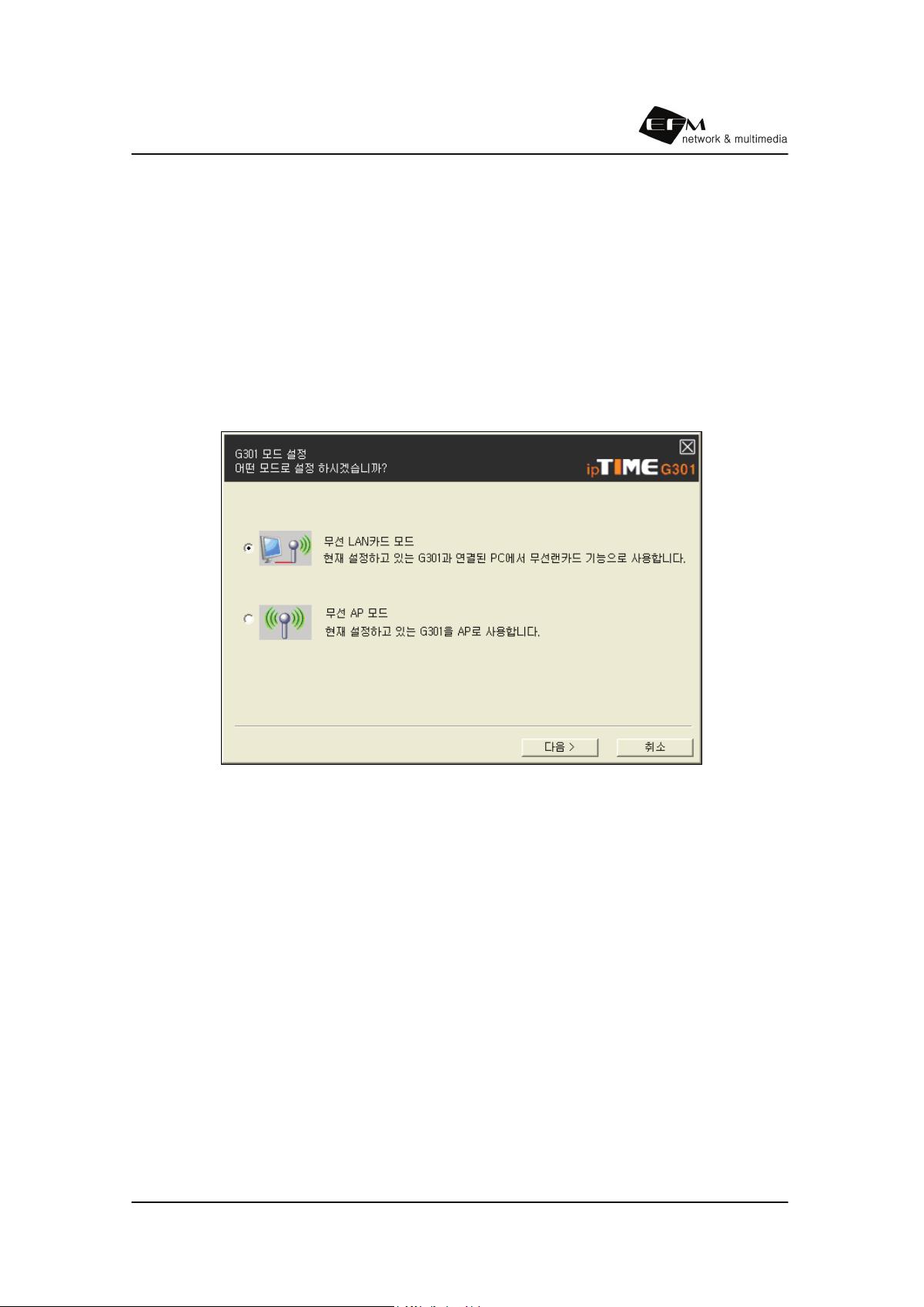

5.1.1 G301 모드 설정
무선 LAN 카드 모드를 선택하고 다음 버튼을 클릭합니다.
ipTIME G301사용자 설명서
26

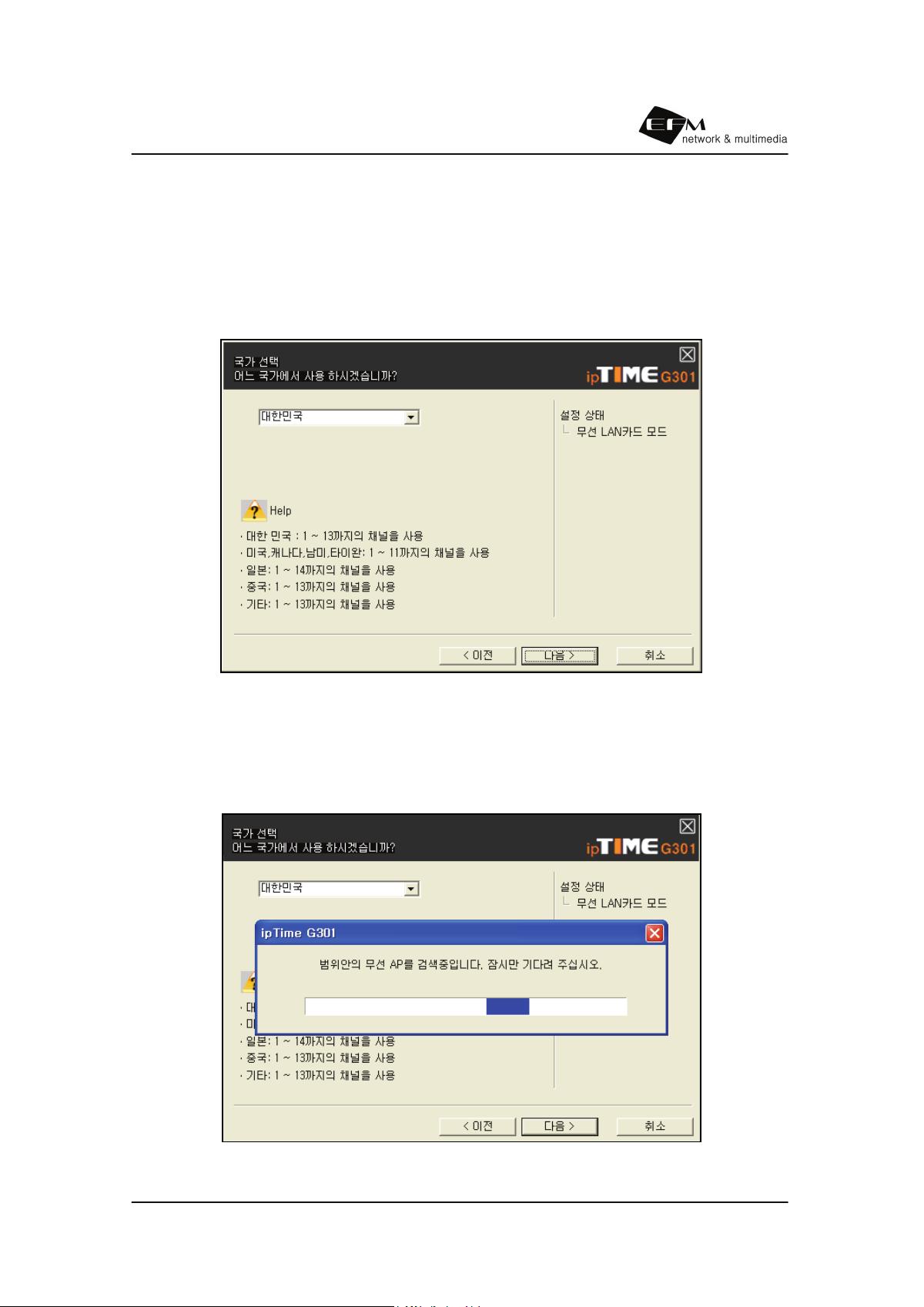

5.1.2 국가 선택
무선 네트워크를 구성할 국가를 선택하고 다음 버튼을 클릭합니다.
대한민국을 선택하면 전파 관리법에 의하여 허용된 13 개 채널을 사용할 수 있습니다.
미국을 선택한 경우 FCC 규정에 따라 11 개, 일본의 경우 14 개 채널을 사용할 수
있습니다.
[ 참고 ]
* 설정 상태는 현재까지 설정 상태를 보여줍니다.
5.1.3 AP 검색
ipTIME G301 은 인접한 무선 네트워크를 검색 합니다.
ipTIME G301사용자 설명서
27

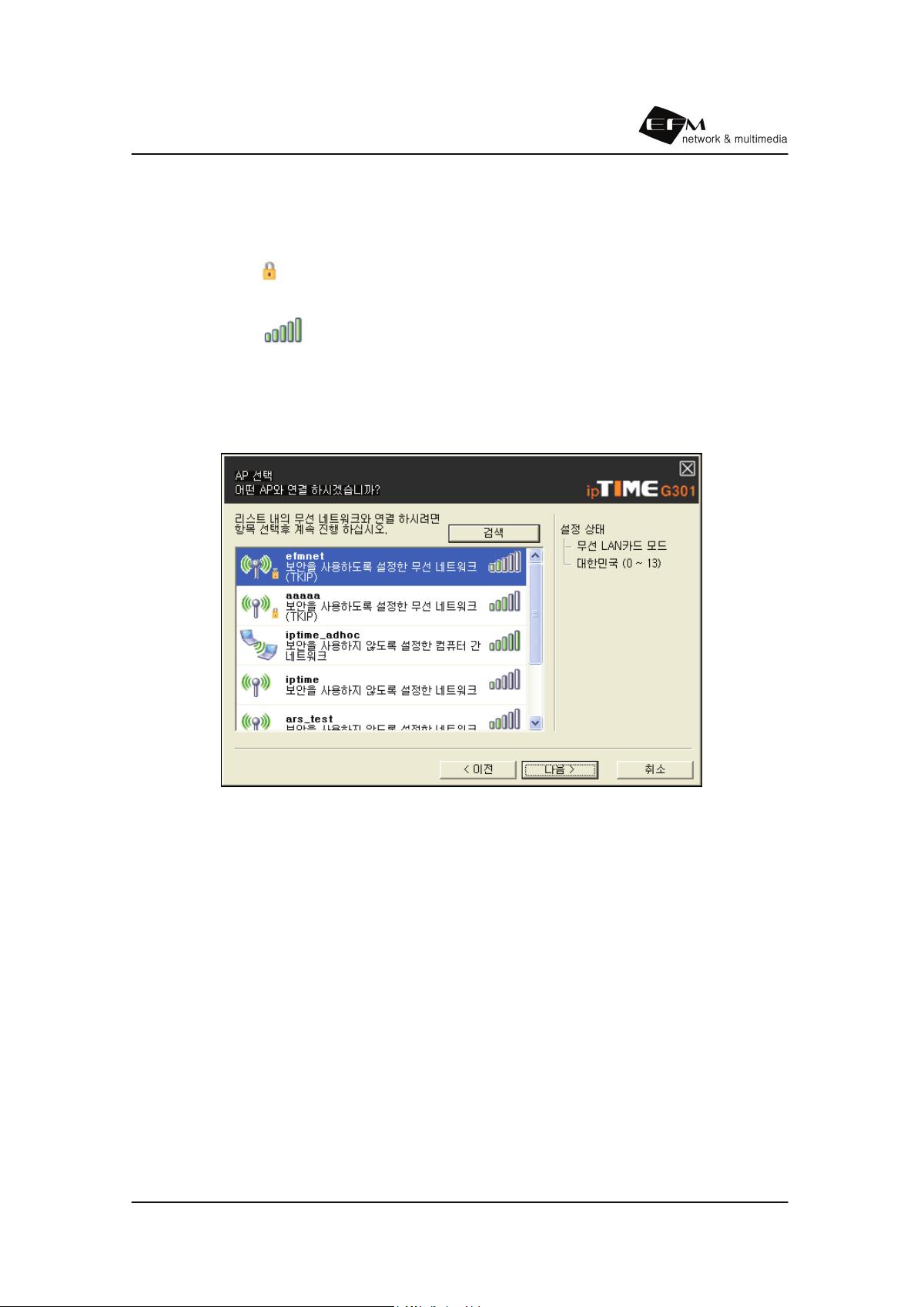

5.1.4 AP선택
무선 네트워크 검색이 완료되면 검색 결과를 표시하여 줍니다.
검색된 결과의 굵은 글씨는 인접 AP 의 네트워크이름(SSID)를 나타냅니다.
검색된 결과의
표시는 인접 AP 의 보안 정보를 나타냅니다.
검색된 결과의 괄호는 인접 AP 의 암호화 방법을 보여줍니다.
검색된 결과의
표시는 인접 AP 의 신호강도를 보여줍니다.
신호강도가 가장 높은 AP 를 선택하여 무선 네트워크를 구성하는 것이 좋습니다.
ipTIME G301 과 연결할 무선 네트워크를 선택하고 다음 버튼을 클릭합니다.
AP 재 검색을 하시려면 검색을 클릭 합니다.
[ 참고 ]
* 애드혹(AD-hoc)모드를 선택 적용 하시면 ipTIME G301도 자동으로 애드혹(AD-hoc)모
드로 전환 됩니다.
ipTIME G301사용자 설명서
28

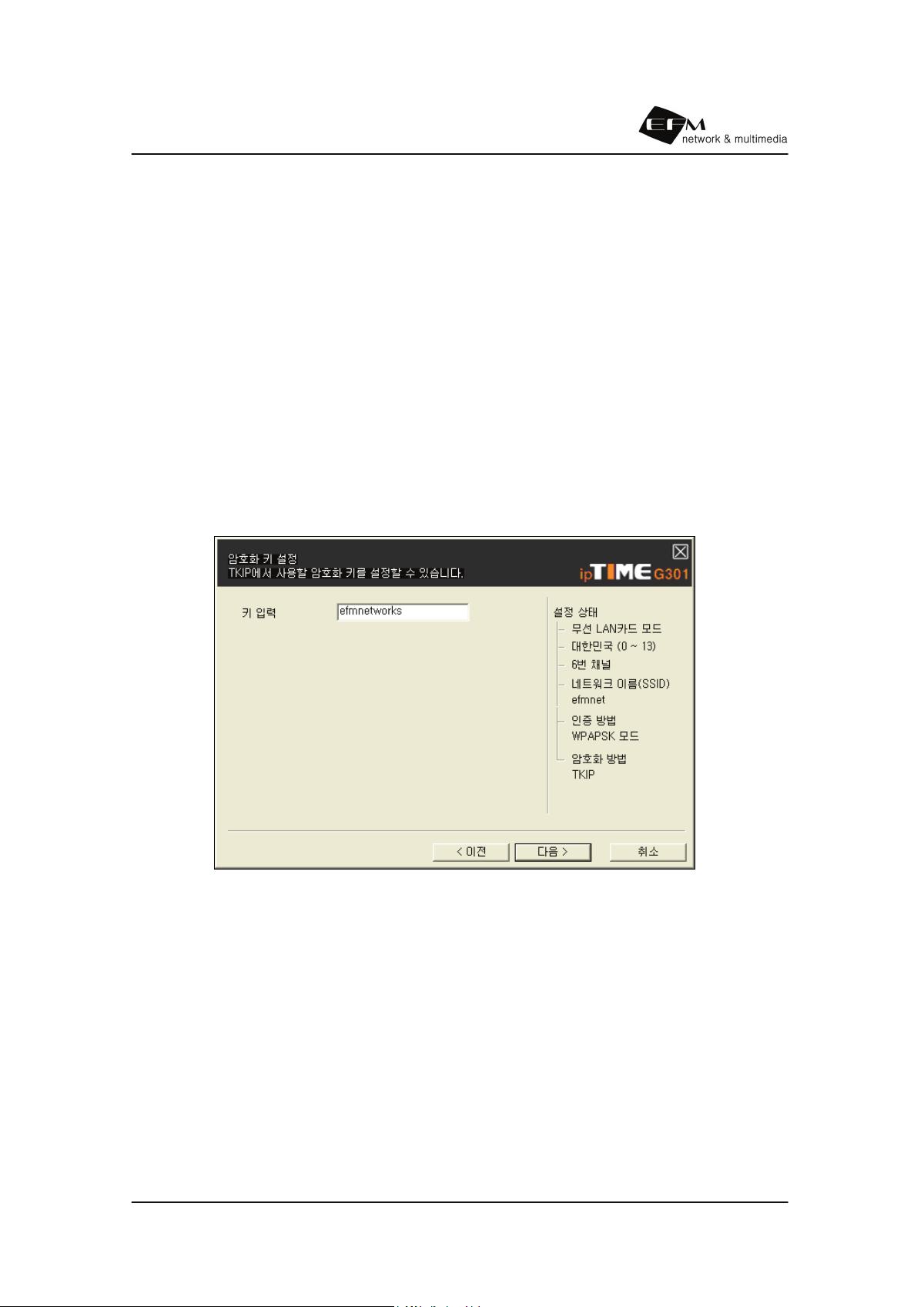

5.1.5 암호화 키 설정
AP 에 키가 필요한 경우 ipTIME G301 에도 동일한 키 값을 입력 해야 통신이 가능
합니다.
일반적으로 개방모드 인증에서는 WEP 를 사용하지 않습니다.
일반적으로 공유 인증에서는 WEP 를 사용합니다.
WEP 은 64bit 또는 128bit 키를 문자열 또는 16 진수로 입력하여야 합니다.
64bit : 문자열 5개, 16 진수 10 개
128bit : 문자열 13 개, 16
진수 26 개
일반적으로 WPAPSK Key 인증에서는 경우 TKIP 또는 AES 를 사용합니다.
WPA 는 최소 8자 이상 최대 63 자 이하 16 진수 일 경우 64 자의 키를 입력하여야
합니다.
TKIP 과 AES 는 암호화 방법만 다를 뿐 설정 방법은 동일합니다.
AP 에 연결하기 위해 필요한 키를 입력 하고 다음 버튼을 클릭합니다.
[ 참고 ]
* 암호키가 필요 없는 AP연결에 대해서는 현재 페이지가 보이지 않습니다.
* 모든 키는 영문 및 숫자로 구성되어야 하며, 16진수 일 경우 숫자 및 A-F, a-f 의 영문자
만 입력 가능합니다.
ipTIME G301사용자 설명서
29

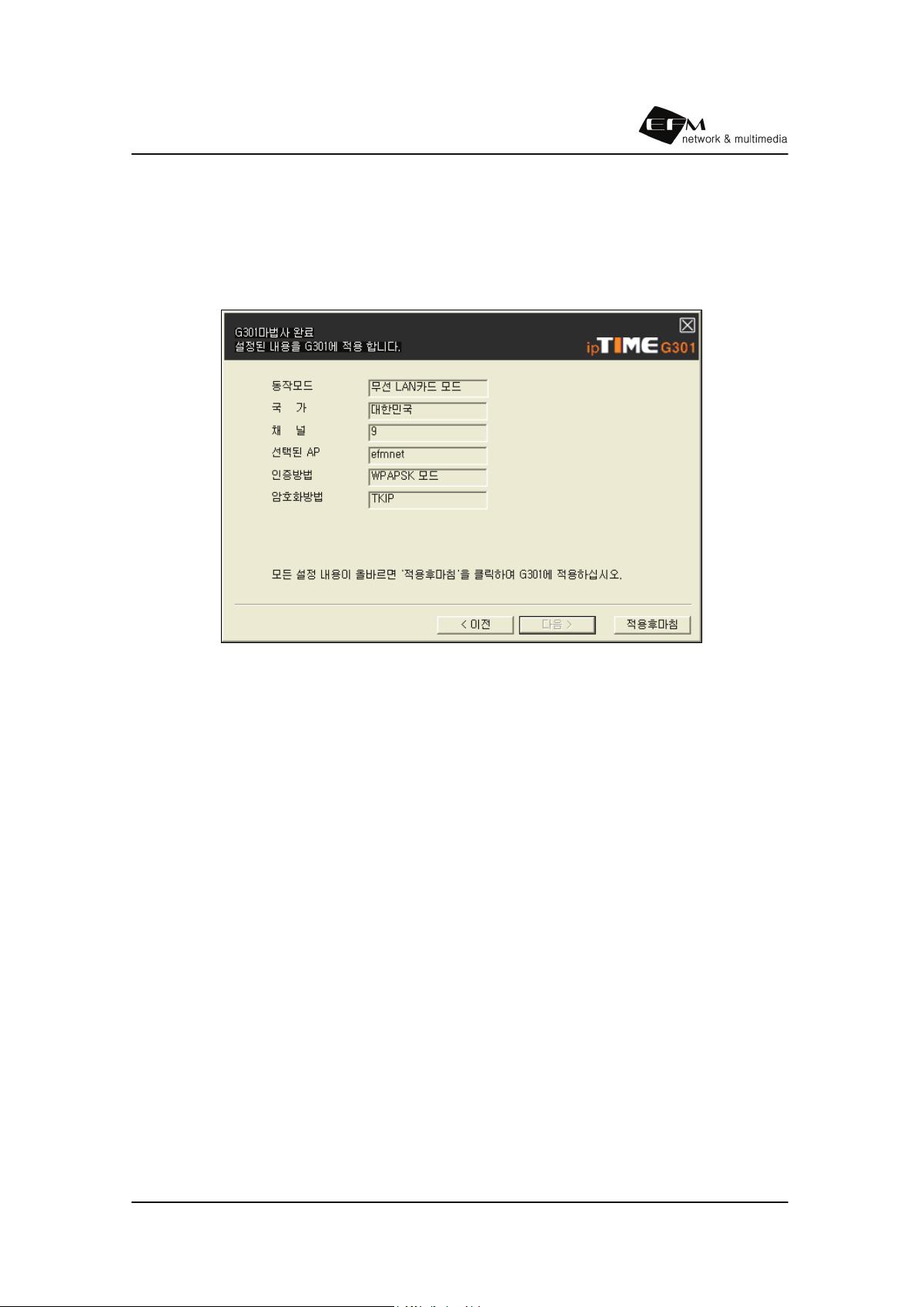

5.1.6 G301마법사 완료
모든 설정을 확인한 후 적용 후 마침 버튼을 클릭합니다.
이때 ipTIME G301 전원이 꺼지면 설정된 내용의 저장에 문제가 발생하므로 이를 주의
합니다.
ipTIME G301사용자 설명서
30
5.2 무선 AP 모드

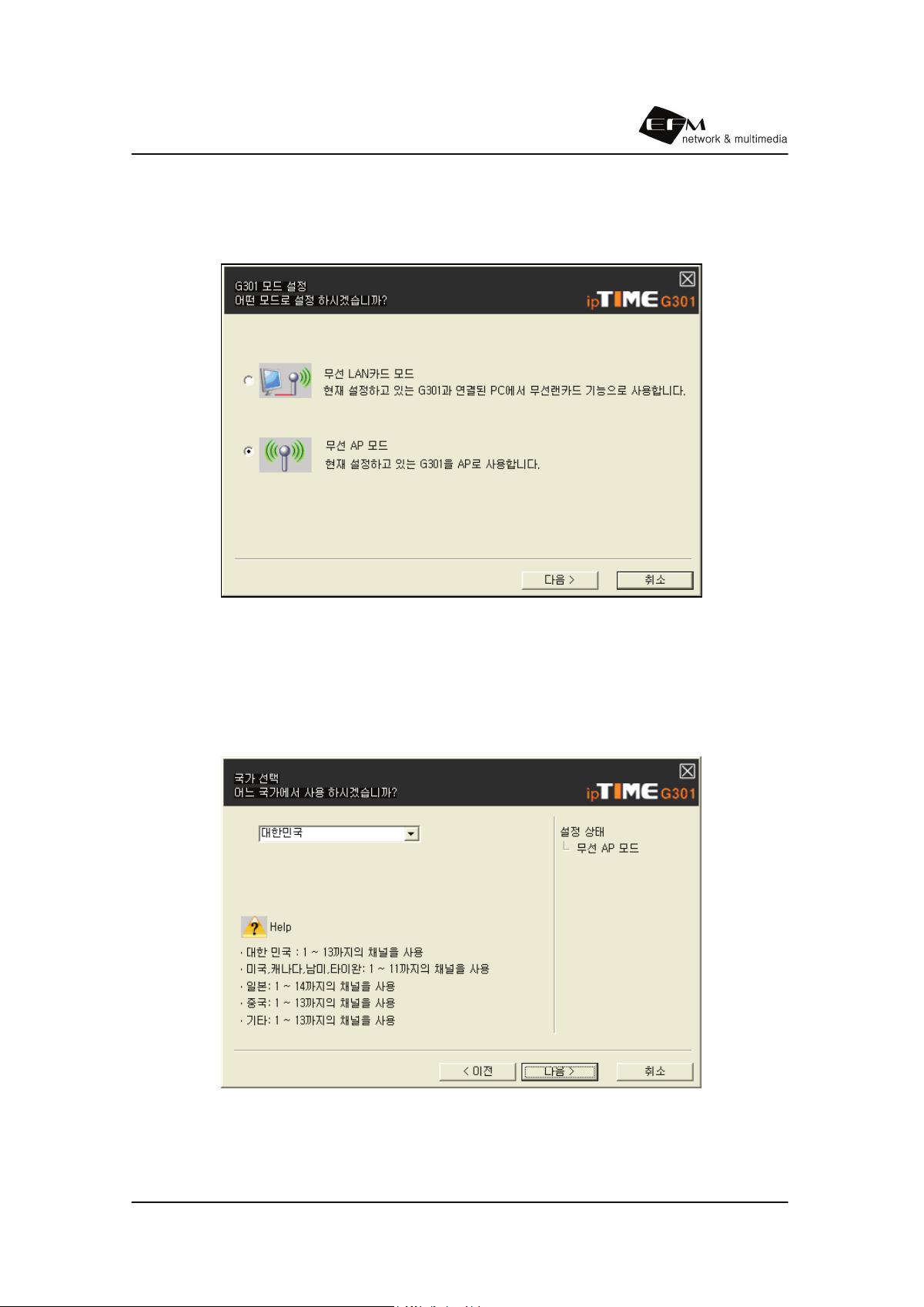

5.2.1 G301 모드 설정
무선 AP 모드를 선택하고 다음 버튼을 클릭합니다.
5.2.2 국가 선택
무선 네트워크를 구성할 국가를 선택하고 다음 버튼을 클릭합니다.
대한민국을 선택하면 전파 관리법에 의하여 허용된 13 개 채널을 사용할 수 있습니다.
미국을 선택한 경우 FCC 규정에 따라 11 개, 일본의 경우 14 개의 채널을 사용할 수
있습니다.
[ 참고 ]
* 설정 상태는 현재까지 설정 상태를 보여줍니다.
ipTIME G301사용자 설명서
31

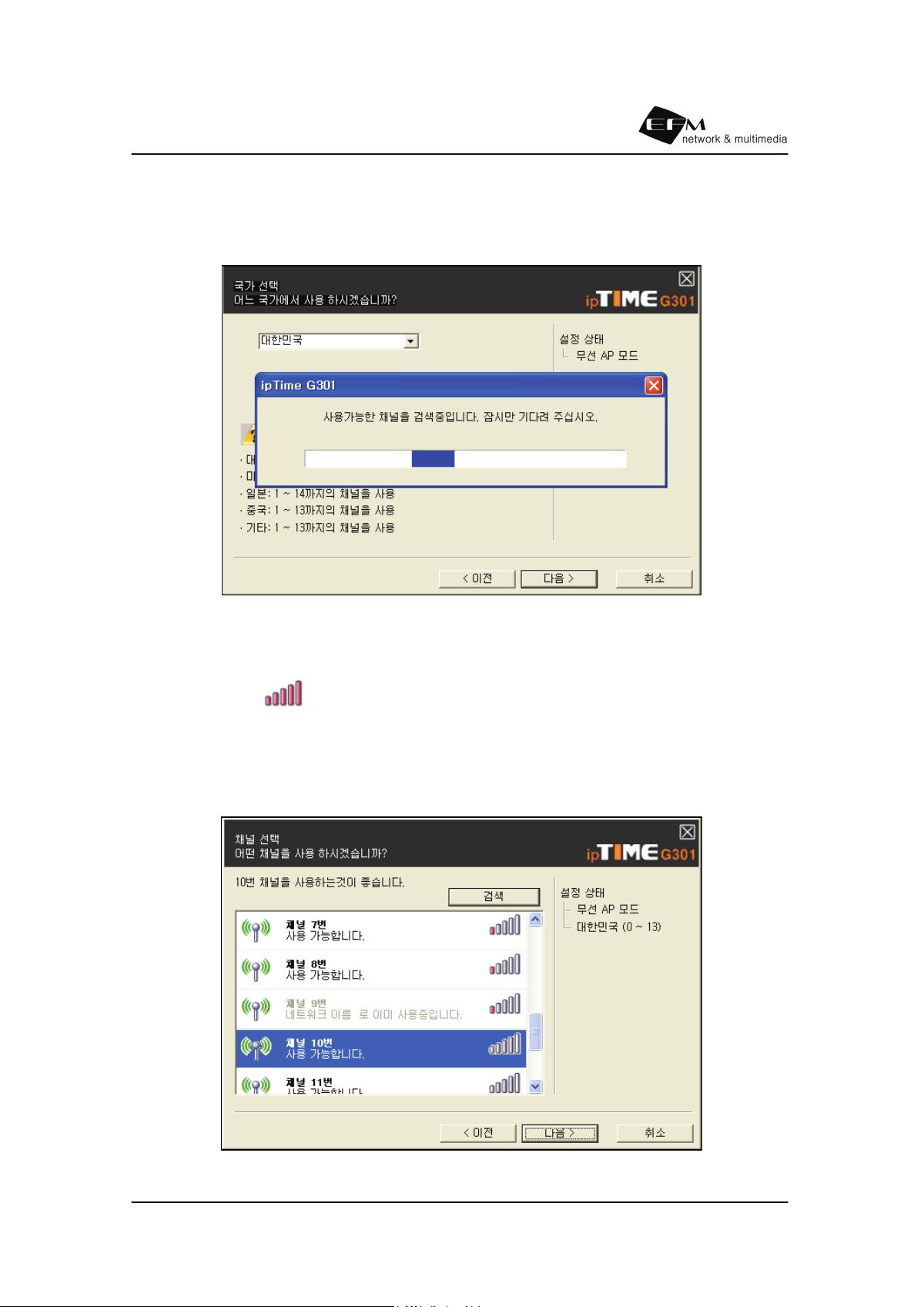

5.2.3 채널 검색
ipTIME G301 은 적절한 채널을 찾기 위해 인접한 무선 네트워크를 검색 합니다.
5.2.4 채널 설정
무선 네트워크 검색이 완료되면 검색 결과를 표시하여 줍니다.
검색된 결과의
표시는 인접 채널과의 간섭 정도를 보여줍니다.
간섭 수치가 가장 낮은 채널을 선택하여 무선 네트워크를 구성하는 것이 좋습니다.
현 페이지에서 권유하는 채널이 간섭도가 가장 낮은 채널입니다.
사용하고자 하는 채널을 선택한 뒤 다음 버튼을 클릭합니다.
ipTIME G301사용자 설명서
32

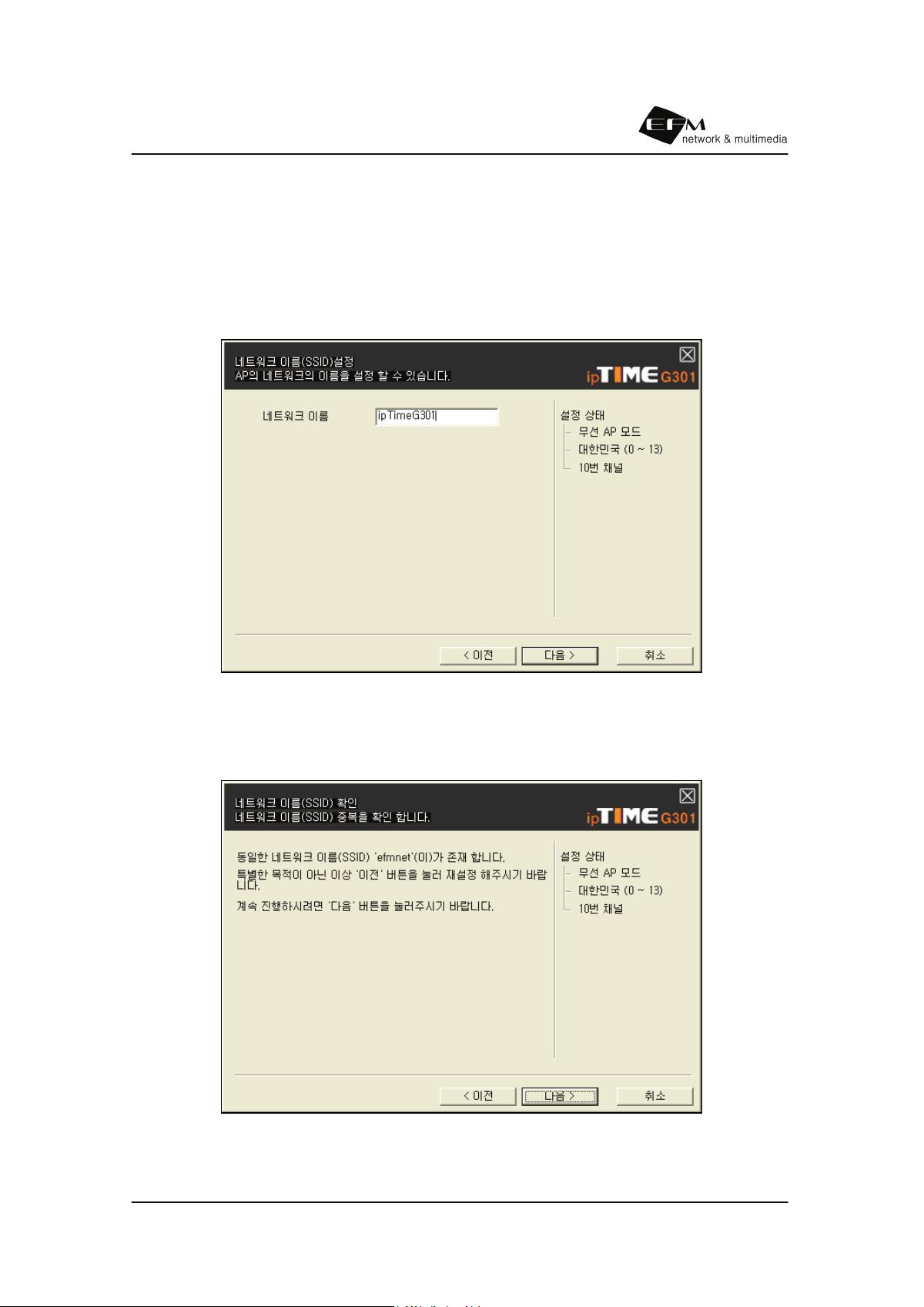

5.2.5 네트워크 이름(SSID) 설정
구성하고자 하는 무선네트워크의 네트워크이름(SSID)을 입력하고 다음 버튼을
클릭합니다.
네트워크이름(SSID)은 사용자가 원하는 문자열을 영문으로 입력합니다.
입력된 네트워크이름(SSID) 값은 AP 를 통하여 무선으로 모든 단말기에 전달됩니다.
5.2.6 네트워크 이름(SSID) 확인
인접한 무선 네트워크 내에 동일한 네트워크이름(SSID)이 존재하는지 확인합니다.
특별한 목적이 아닌 이상 유일한 네트워크이름(SSID)을 설정하는 것이 좋습니다.
[ 참고 ]
* 네트워크이름(SSID)이 중복 시에만 보이는 단계입니다.
ipTIME G301사용자 설명서
33

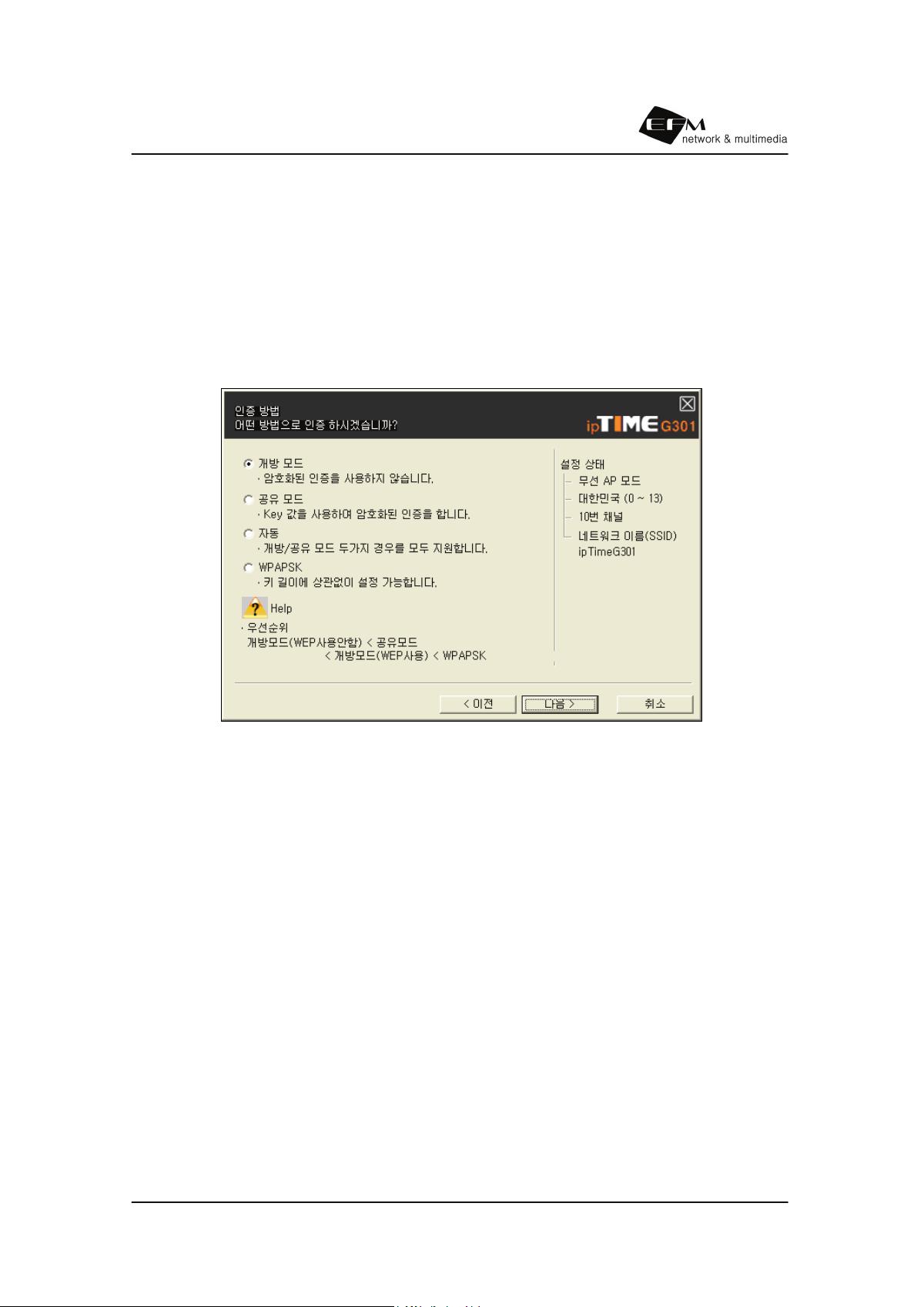

5.2.7 인증방법 설정
인증에서 사용할 키의 암호화 방법을 설정 합니다.
개방모드 : 암호화된 인증을 사용하지 않습니다.
공유모드 : WEP 키를 사용하여 암호화된 인증을 합니다.
자동 : 위의 두 가지 경우(개방모드, 공유모드)를 모두 지원합니다.
WPAPSK : WEP 키 방식의 문제점을 보완한 보다 강화된 인증을 합니다.
ipTIME G301사용자 설명서
34

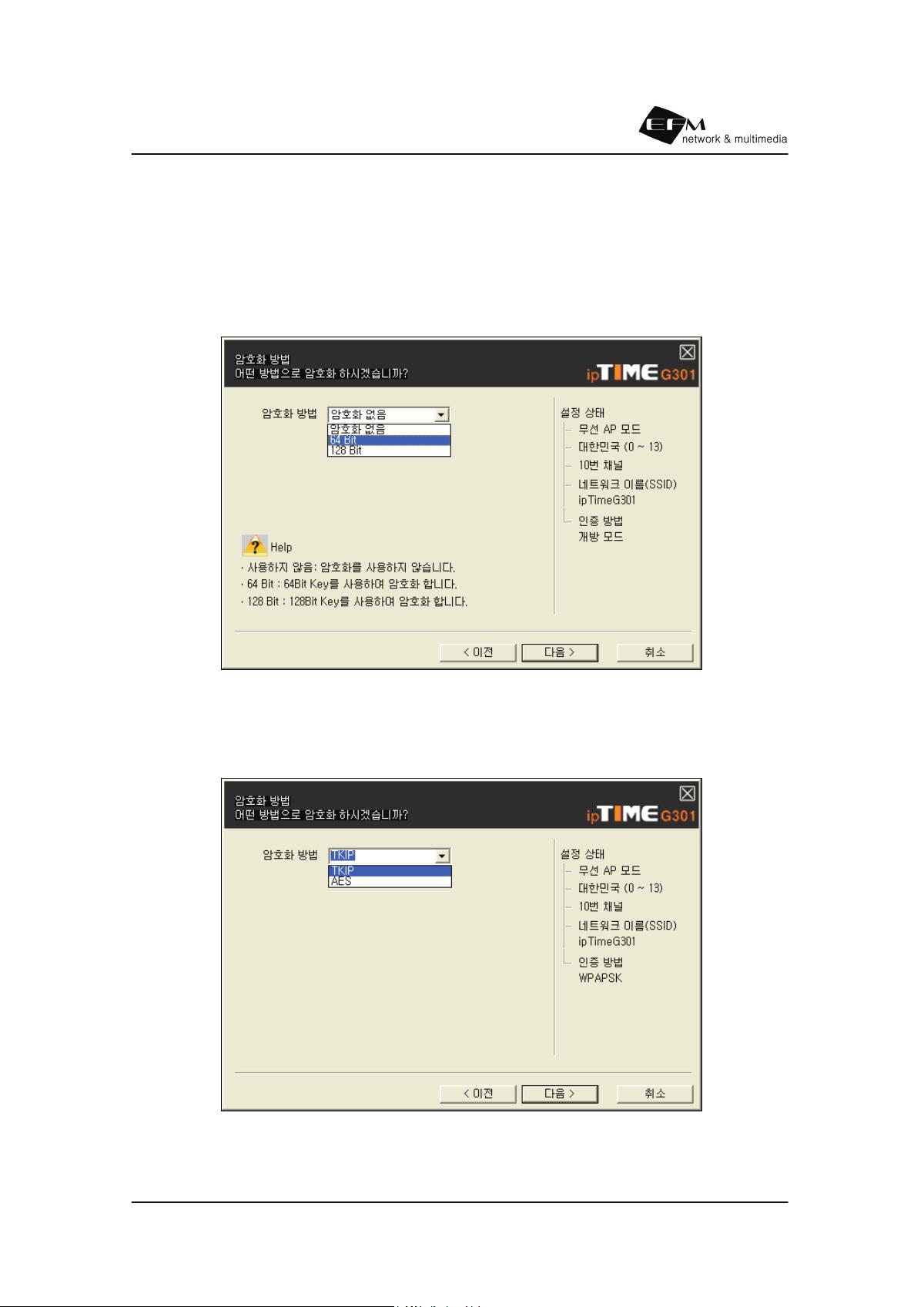

5.2.8 암호화 방법
인증방법이 개방모드, 공유모드, 자동일 경우
암호화 없음 : 암호화를 사용하지 않습니다.
64bit : 64bit 키를 사용 하여 암호화 합니다.
128bit : 128bit 키를 사용하여 암호화 합니다.
인증방법이 WPAPSK 일 경우
TKIP 과 AES 는 암호화 방법만 다를 뿐 설정 방법은 동일합니다.
ipTIME G301사용자 설명서
35

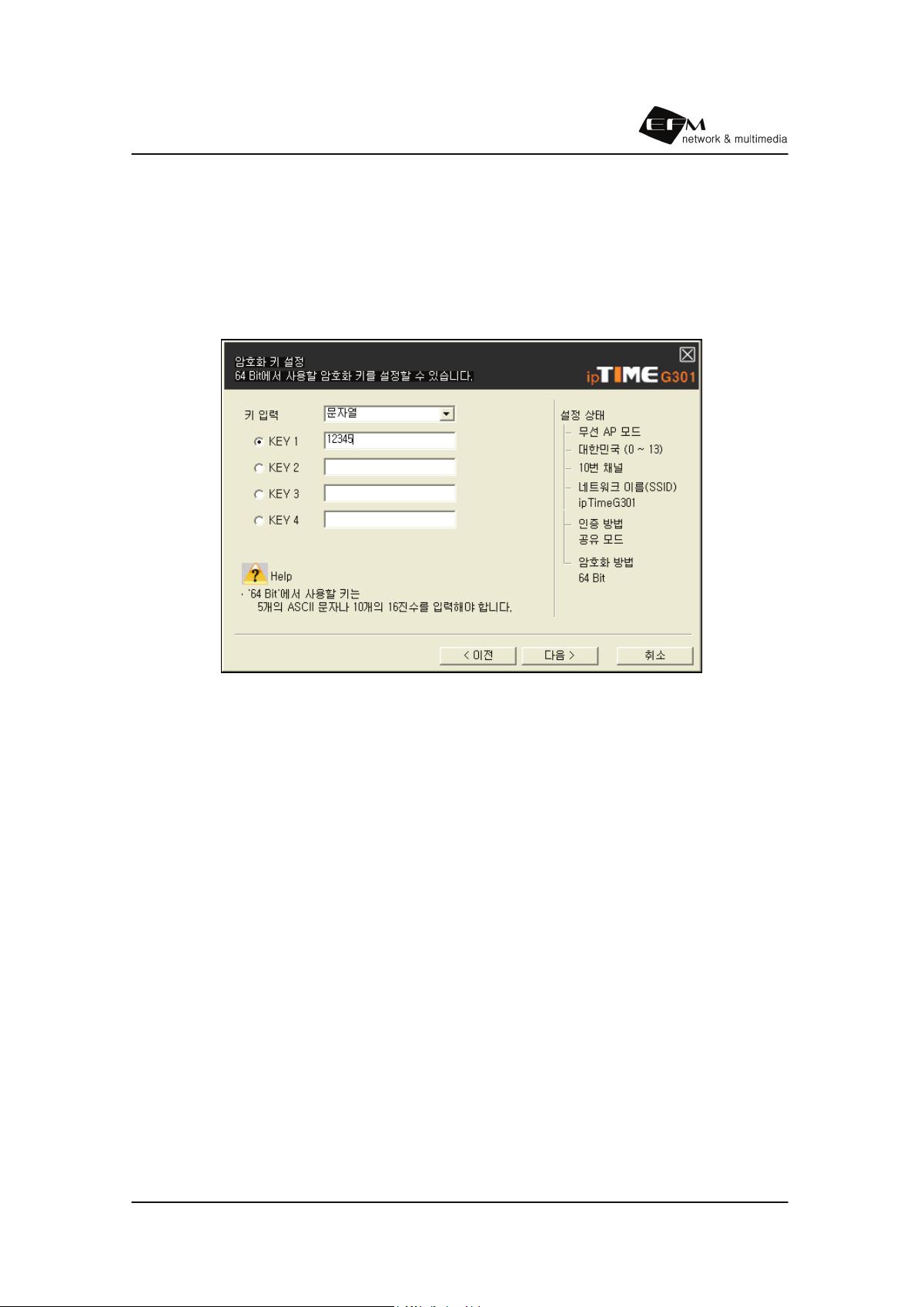

5.2.9 암호화 키 설정
인증방법이 개방모드, 공유모드, 자동일 경우
64bit : 문자열 5개 또는 16 진수 10 개를 입력 하셔야 합니다.
128bit : 문자열 13 개 또는 16 진수 26 개를 입력 하셔야 합니다.
기본키값은 꼭 입력 하셔야 합니다.
[ 참고 ]
* 모든키는 영문 및 숫자로 구성되어야 하며, 16진수 일 경우 숫자 및 A-F, a-f 의 영문자
만 입력 가능합니다.
* 키를 입력한 경우 무선 단말에서도 동일한 WEP 값을 입력 하여야 통신이 가능 합니다.
* 단, 암호화 방법이 ‘암호화 없음’일 경우는 현재 페이지가 보이지 않습니다.
ipTIME G301사용자 설명서
36

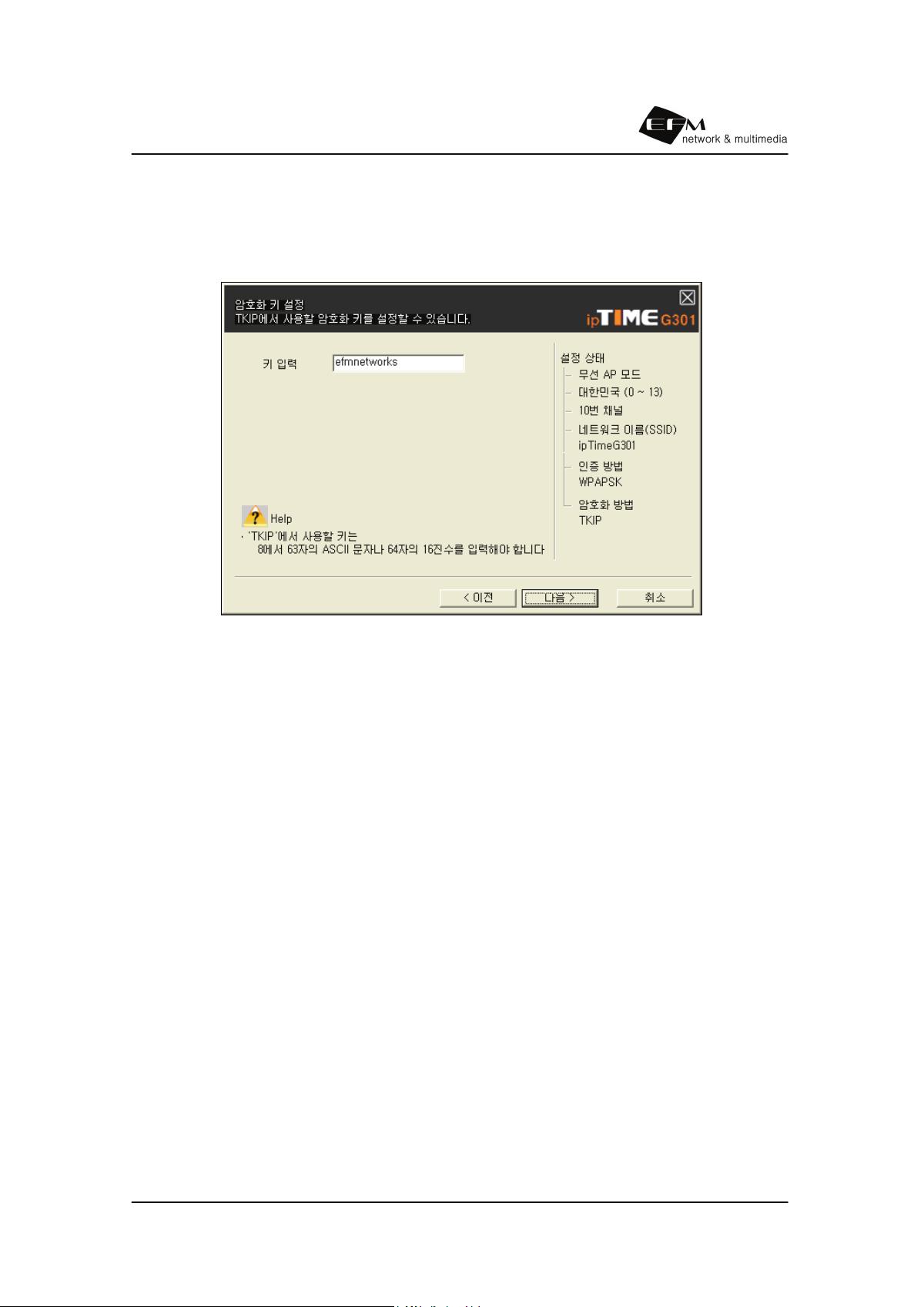

인증방법이 WPAPSK 일 경우
키는 최소 8자 이상 최대 63 자 이하 16 진수 일 경우 64 자의 키를
입력하여야 합니다.
[ 참고 ]
* 모든키는 영문 및 숫자로 구성되어야 하며, 16진수 일 경우 숫자 및 A-F, a-f 의 영문만
입력 가능합니다.
* WPA를 입력한 경우 무선 단말에서도 동일한 WPA값을 입력 하여야 통신이 가능 합니다.
ipTIME G301사용자 설명서
37

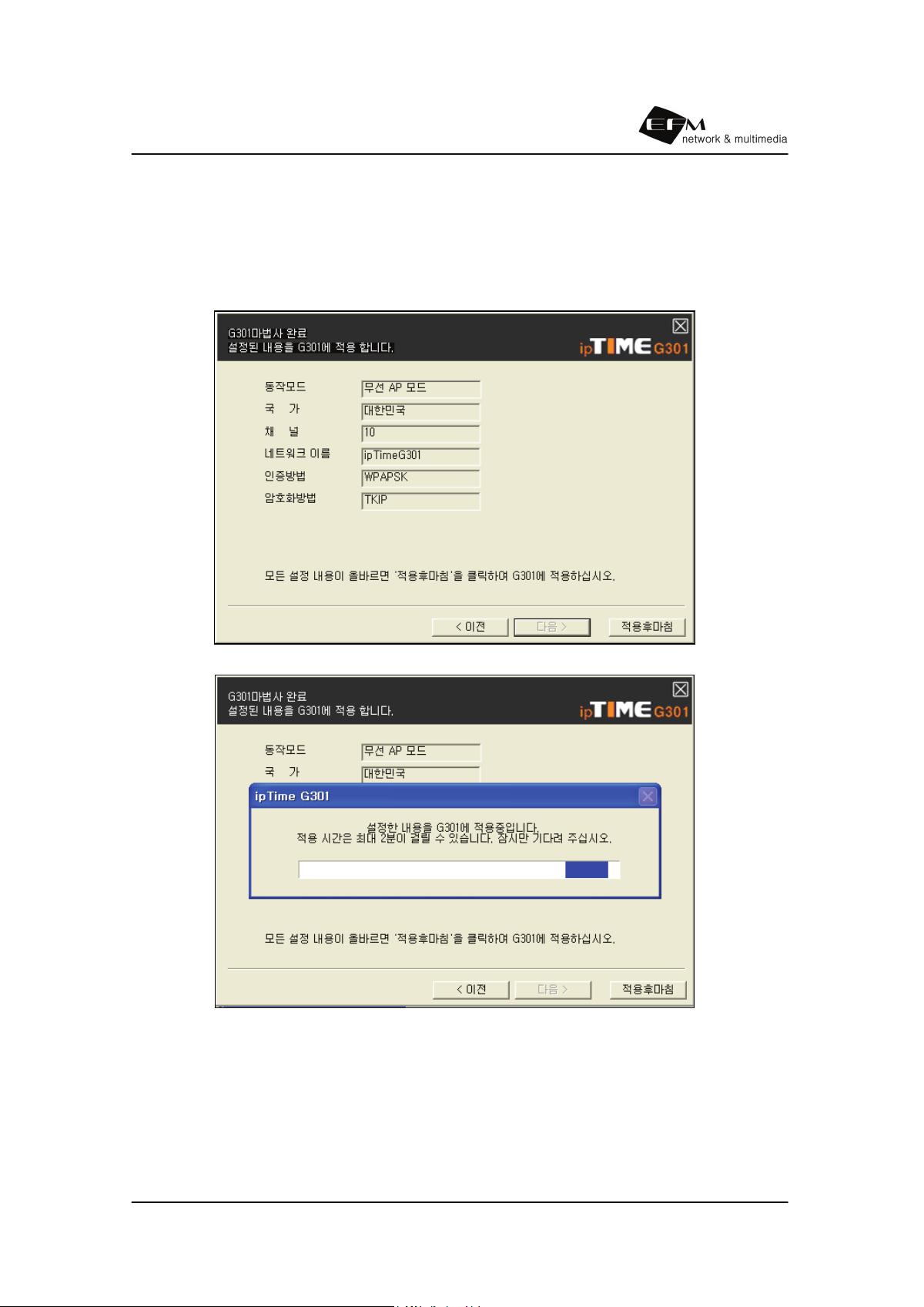

5.2.10 G301마법사 완료
모든 설정을 확인한 후 적용 후 마침 버튼을 클릭합니다.
이때 ipTIME G301 전원이 꺼지면 설정된 내용의 저장에 문제가 발생하므로 이를
주의합니다.
ipTIME G301사용자 설명서
38
6장 ipTIME G301 관리도구 설정
관리 도구를 이용하여 고급설정을 할 수 있습니다.
관리도구 바로가기 아이콘을 클릭 합니다.
6.1 무선 리스트 보기
6.1.1 무선 랜카드 모드
인접한 무선 네트워크를 얻어와 연결 가능한 무선 네트워크 리스트를 보여줍니다.
연결할 무선 네트워크를 더블클릭 합니다.
ipTIME G301사용자 설명서
39
암호화가 설정되어 있는 무선 네트워크일 경우 암호를 입력 하셔야 합니다.
ipTIME G301사용자 설명서
40
연결을 클릭 하시면 연결정보가 화면에 표시됩니다.
1 2 3 4
[ 참고 ] 창 하단에는 현재 ipTIME G301의 상태가 표시됩니다.
항목 내용
1
ipTIMEE G301의 현재 모드
2
연결 상태
3
무선 MAC 주소
4
호스트 이름
ipTIME G301사용자 설명서
41

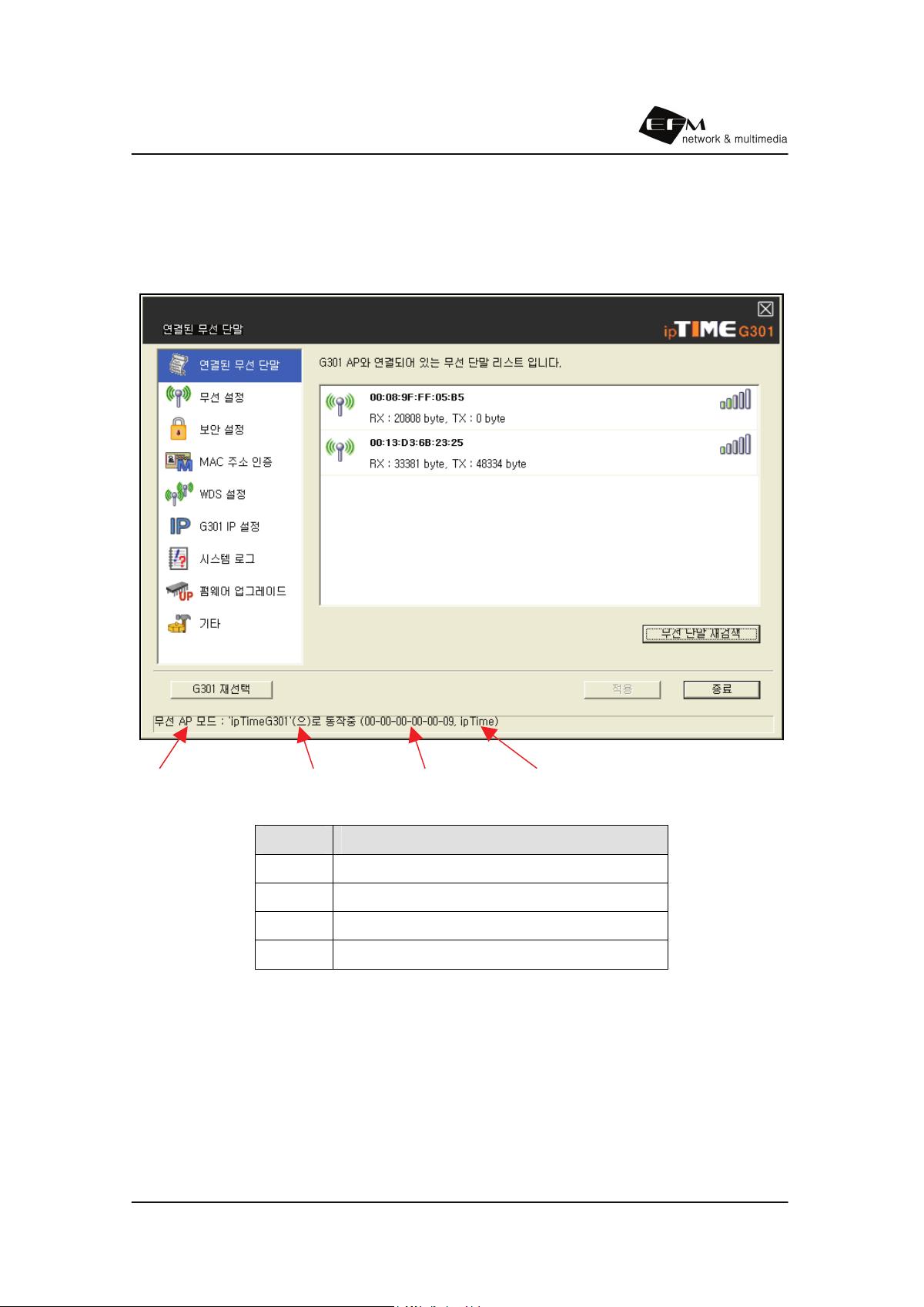

6.1.2 무선 AP모드
ipTIME G301에 연결된 무선 단말들을 보여줍니다.
1 2 3 4
[ 참고 ] 창 하단에는 현재 ipTIME G301의 상태가 표시됩니다.
항목 내용
1
ipTIMEE G301의 현재 모드
2
네트워크 이름(SSID)
3
무선 MAC 주소
4
호스트 이름
ipTIME G301사용자 설명서
42
6.2 무선 설정

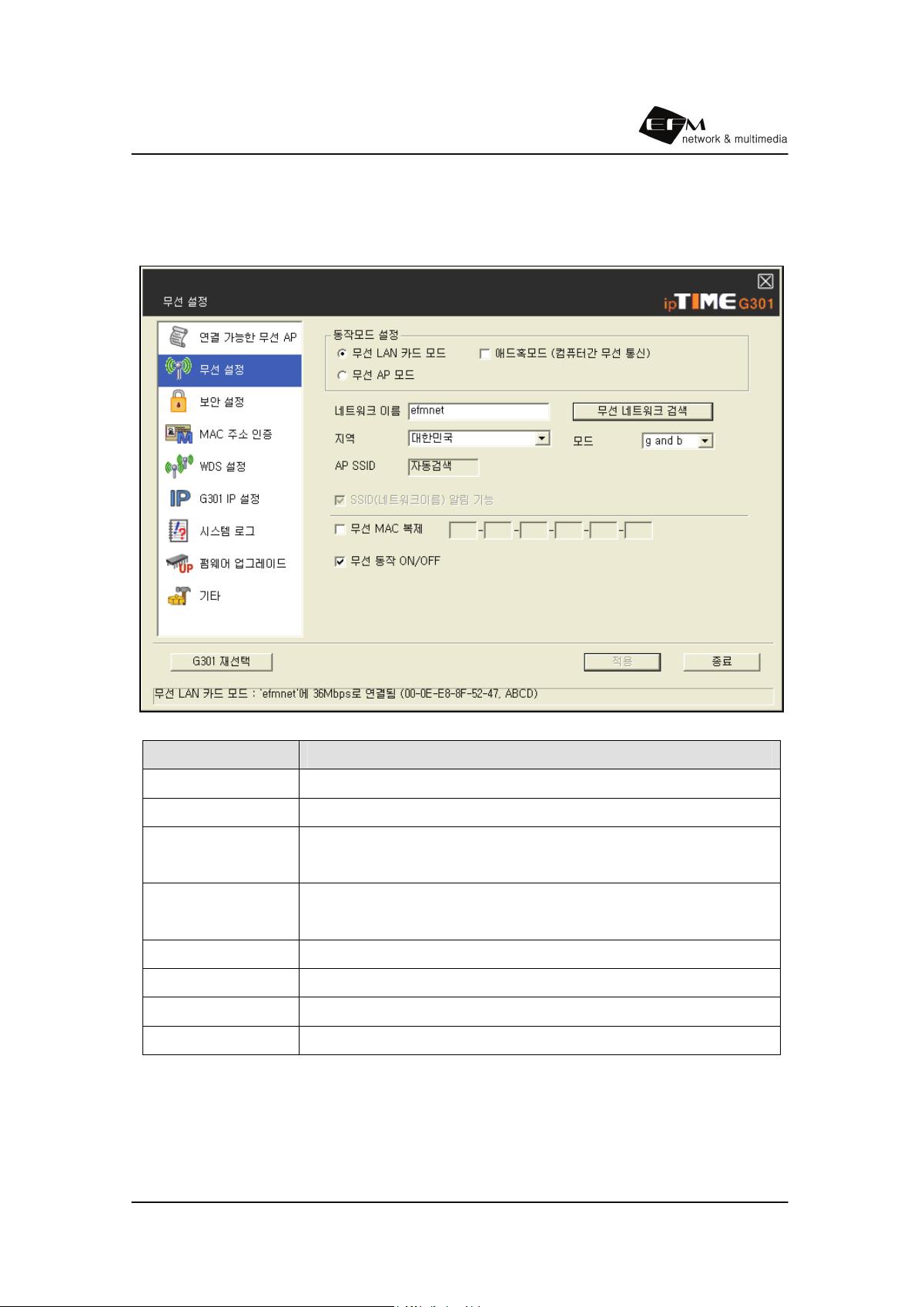

6.2.1 무선 랜카드 모드
항목 기능 설명
동작 모드 설정 무선 LAN 카드 / 무선 AP 모드를 변경
애드혹 모드 컴퓨터간 무선통신 설정
SSID
ipTIME G301을 연결할 AP의 네트워크 이름을 입력함
사용자가 자유롭게 영문 문자열을 입력함.
모드
54Mbps의 g only 모드 또는
11Mbps의 802.11b를 같이 사용할 수 있는 g and b 모드 선택
지역 각국의 전파 규제 법률에 따른 채널 사용 방법 선택
채널 무선 네트워크를 구성하는 채널 선택(자동 선택)
무선 MAC 설정 무선 MAC을 사용자 임의로 설정
무선 동작 ON/OFF 무선 LAN 기능의 ON/OFF를 결정함
[ 참고 ] 동작 모드 변경이 완료되기 까지는 대략 50초 정도의 시간이 소요되며 만일 동작
모드 변경 중 오류가 발생하여도 5분 이상 기다린 후 제품을 재 시작합니다.
ipTIME G301사용자 설명서
43
애드혹(AD-hoc) 모드
애드혹(AD-hoc)을 통해 컴퓨터간 무선 통신을 가능하도록 합니다.
애드혹(AD-hoc)은 네트워크가 고정된 유선 망을 가지지 않고 이동호스트로만 이루어져 통
신되는 망 입니다. 따라서 유선 망을 구성하기 어렵거나 망을 구성한 후 단기간 사용되는
경우에 적합 합니다.

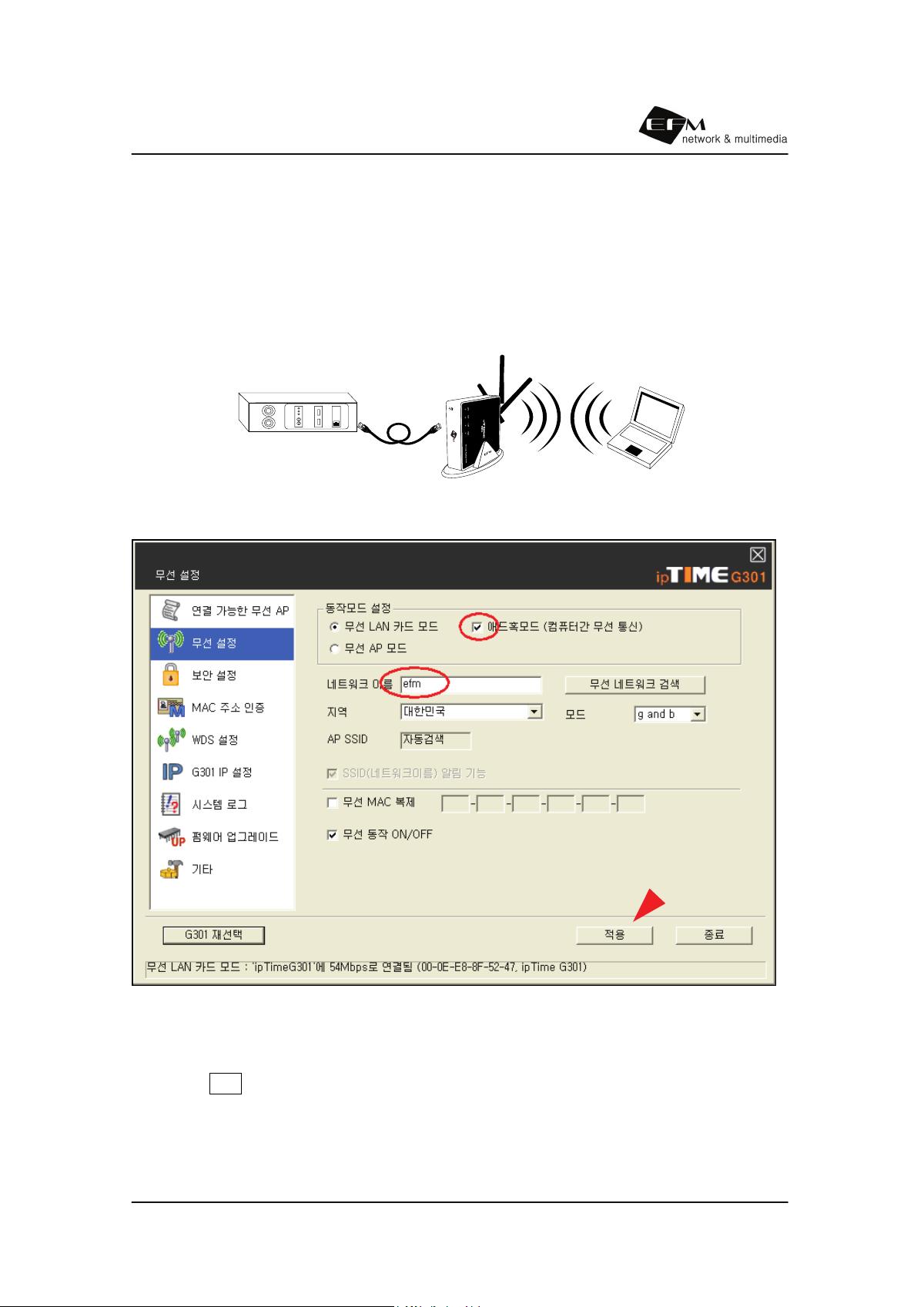

애드혹(AD-hoc) 연결 예시
ipTIME G301 에서의 애드혹(AD-hoc) 설정
① 무선 LAN카드 모드의 애드혹 모드를 체크합니다.
② 네트워크 이름(SSID)를 입력 합니다.
③ 하단의 적용 버튼을 클릭합니다.
[ 참고 ] 보안 설정이 필요한 경우에는 6.3을 참고하시기 바랍니다.
애드혹(AD-hoc)으로
연결할 PC
ipTIME G301
ipTIME G301사용자 설명서
44

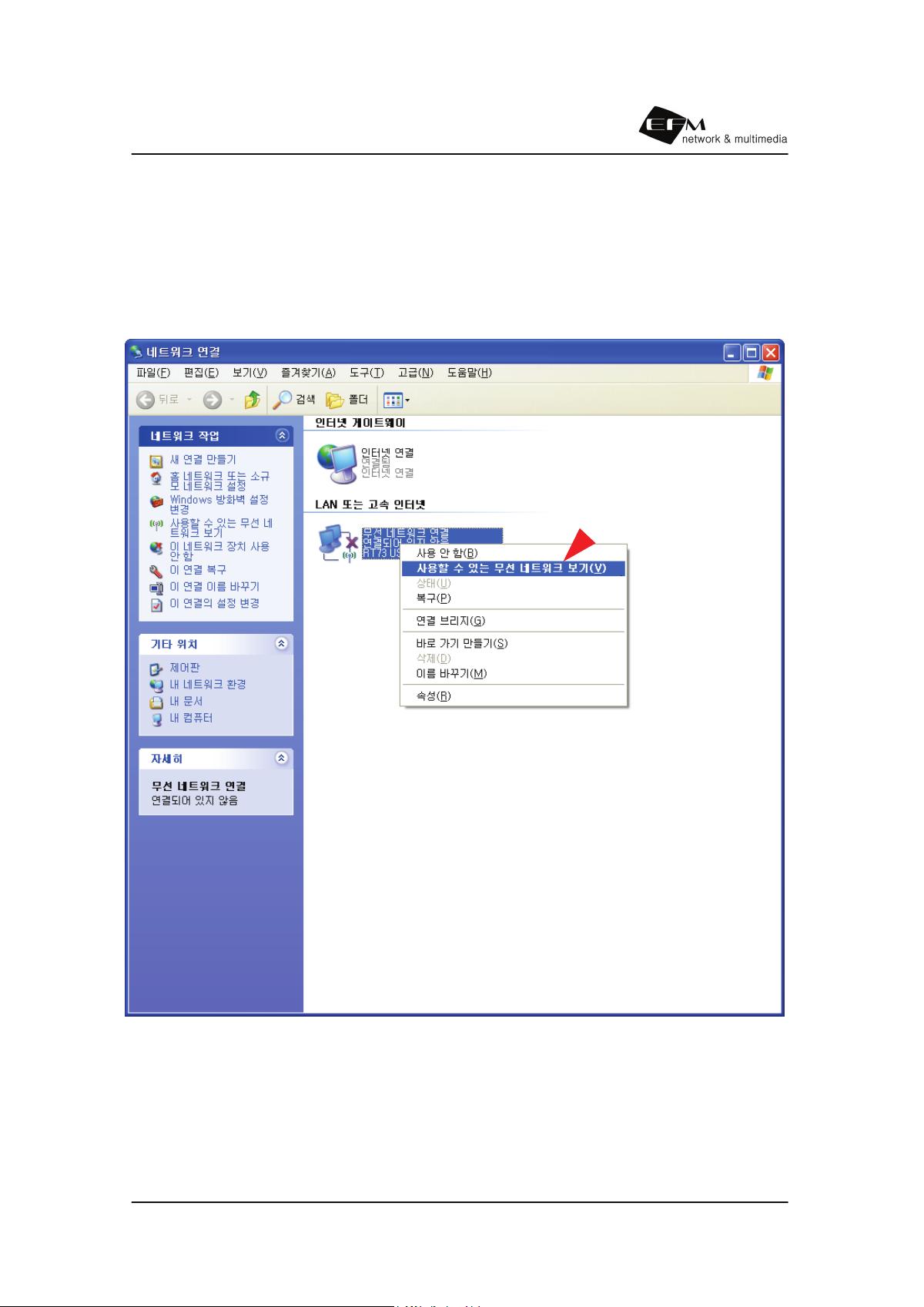

애드혹(AD-hoc)으로 연결할 PC 설정
① 시작 – 설정 – 제어판 – 네트워크 연결을 마우스로 클릭 합니다.
② 무선네트워크 연결에서 마우스 오른쪽 버튼을 클릭 ‘사용할 수 있는 무선 네트워크 보
기’를 클릭 합니다.
ipTIME G301사용자 설명서
45

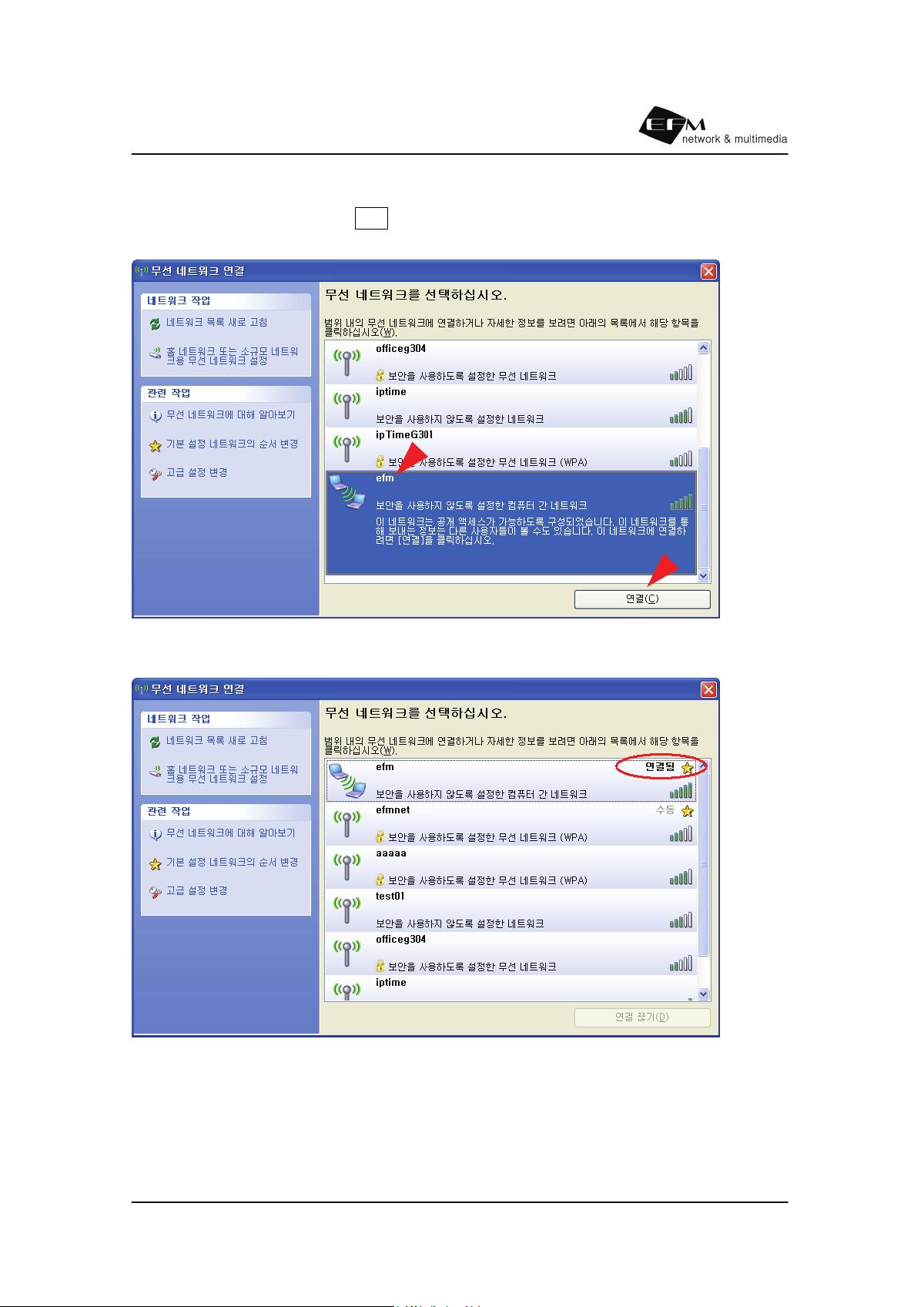

③ SSID를 클릭하시고 하단의 연결 버튼을 클릭합니다.
④ 연결 되신걸 확인 할 수 있습니다.
ipTIME G301사용자 설명서
46

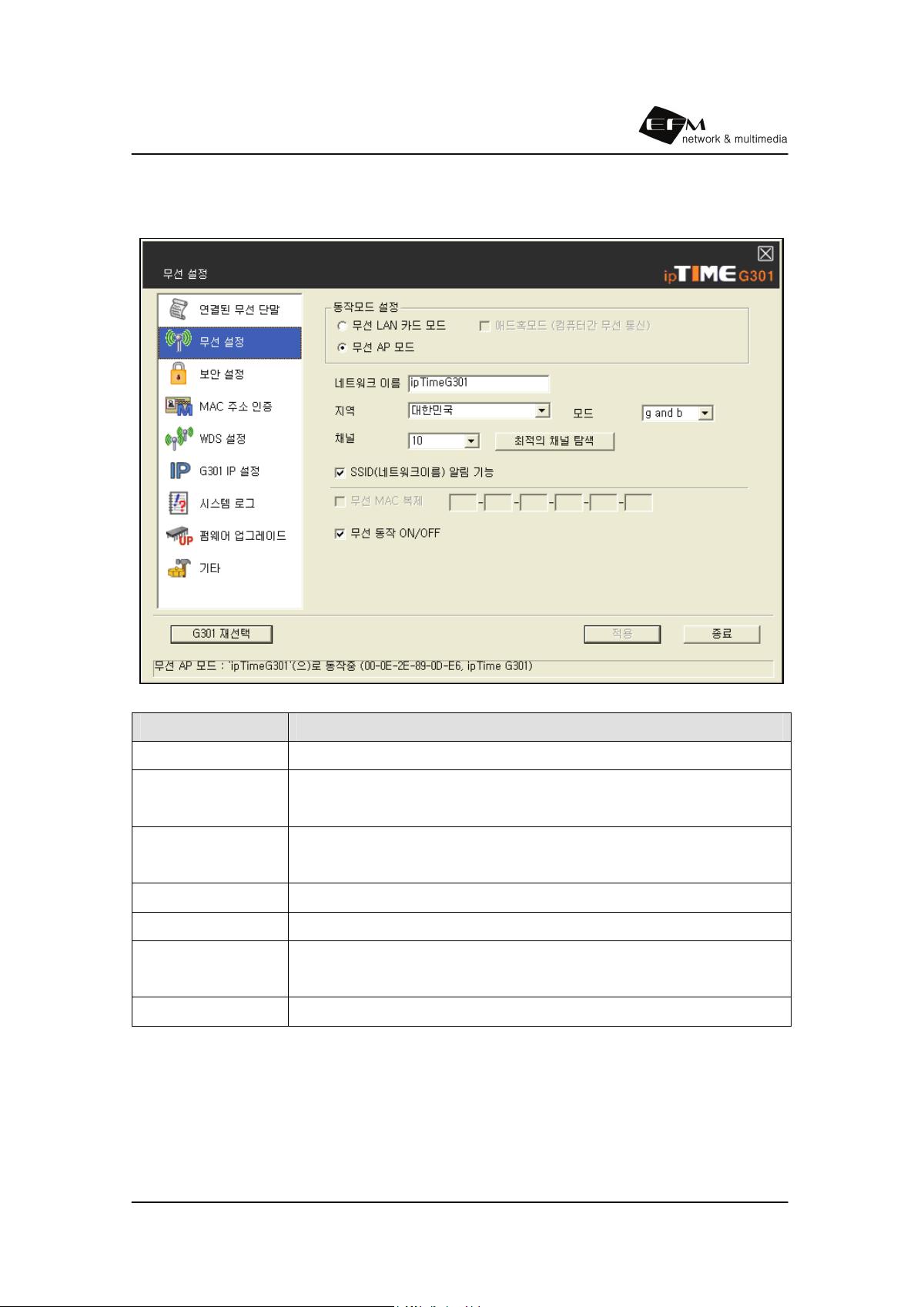

6.2.2 무선 AP 모드
항목 기능 설명
동작 모드 설정 무선 AP 기능의 ON/OFF를 결정함
SSID
무선 네트워크의 이름을 입력함.
사용자가 자유롭게 영문 문자열을 입력함.
모드
54Mbps의 g only 모드 또는
11Mbps의 802.11b를 같이 사용할 수 있는 g and b 모드 선택
지역 각국의 전파 규제 법률에 따른 채널 사용 방법 선택
채널 무선 네트워크를 구성하는 채널 선택
SSID 알림
무선 단말기에 SSID를 알려 AP 및 무선 네트워크 존재를 확인함
SSID 알림을 OFF하는 경우 무선 단말기에서 AP가 검색되지 않음
무선 동작 ON/OFF
무선 AP 기능의 ON/OFF를 결정함
[ 참고 ] 동작 모드 변경이 완료되기 까지는 대략 50초 정도의 시간이 소요되며 만일 동작
모드 변경 중 오류가 발생하여도 5분 이상 기다린 후 제품을 재 시작합니다
ipTIME G301사용자 설명서
47

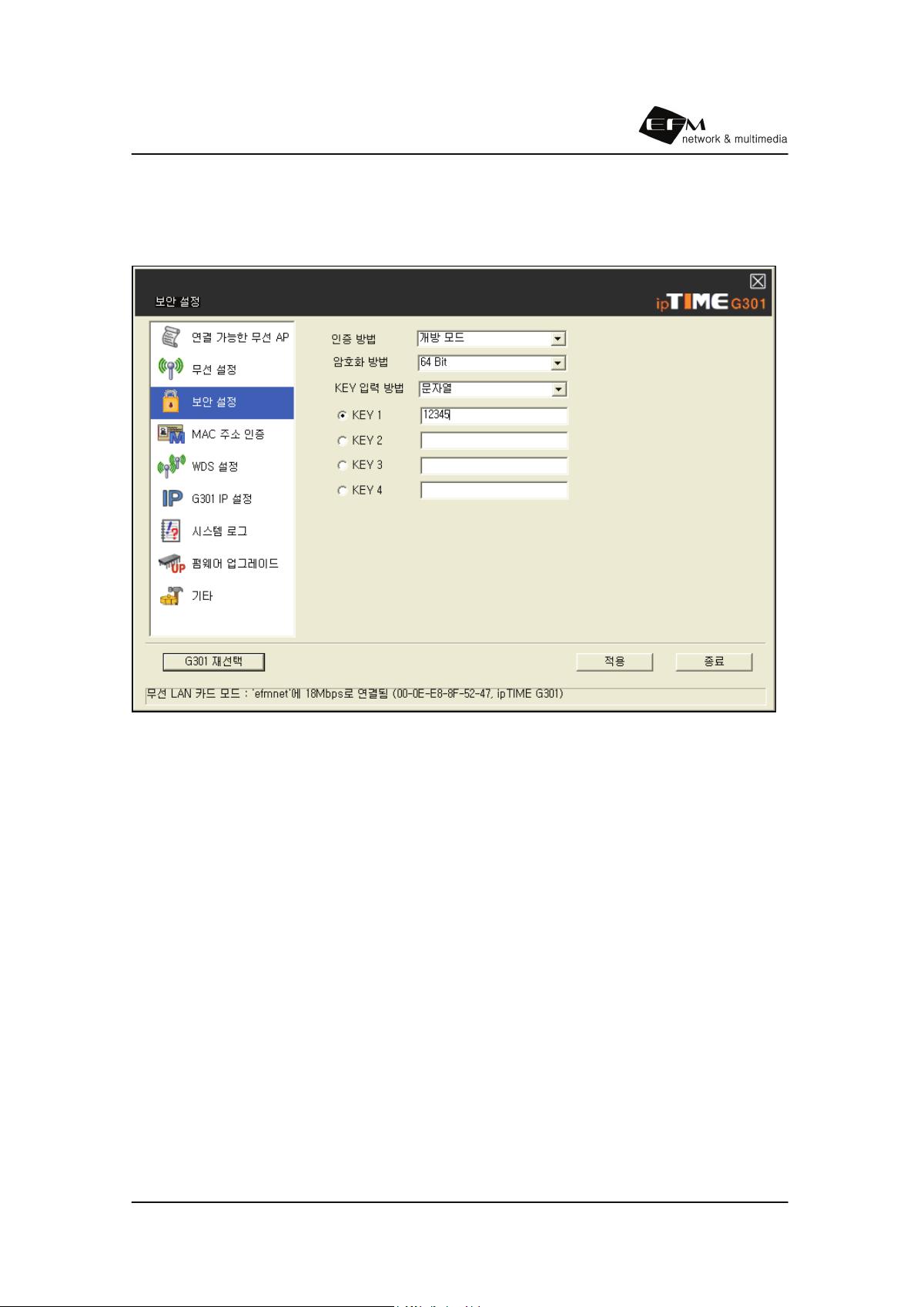

6.3 암호 설정
인증방법이 개방모드, 공유모드, 자동일 경우
일반적으로 개방 모드 인증에서는 WEP 를 사용하지 않습니다.
일반적으로 공유모드 인증에서는 WEP 를 사용합니다.
시스템 기본 값은 자동 인증 방법이며 WEP 의 유무에 따라 인증 방법이 결정 됩니다.
WEP 를 입력한 경우 무선 단말에서도 동일한 WEP 값을 입력하여야 통신이 가능
합니다.
암호화 없음은 암호화를 사용하지 않습니다.
64bit 암호화 방법은
64bit 키를 사용 하여 암호화 합니다.
128bit 암호화 방법은 128bit 키를 사용하여 암호화 합니다.
인증 방법과 WEP 값을 결정한 후 적용 버튼을 클릭하면 인증 및 데이터 암호화가 결정
됩니다.
ipTIME G301사용자 설명서
48
인증방법이 WPAPSK(WPA-NONE)일 경우
일반적으로 WPAPSK(WPA-NONE)에서는 WPA 를 사용합니다.
WPAPSK 는 무선 랜카드 모드, 무선 AP 모드에서 표시됩니다.
WPA-NONE 은 애드혹(AD-hoc) 랜카드 모드에서 표시 됩니다.
TKIP 과 AES 는 암호화 방법만 다를 뿐 설정 방법은 동일합니다
인증 방법과 WPA 값을 결정한 후 적용 버튼을 클릭 하면 인증 및 데이터 암호화가
결정 됩니다.
[ 참고
]
* 모든키는 영문 및 숫자로 구성되어야 하며, 16진수 일 경우 숫자 및 A-F, a-f의 영문자만
입력 가능합니다.
* 키를 입력한 경우 무선 단말에서도 동일한 키값을 입력 하여야 통신이 가능 합니다.
ipTIME G301사용자 설명서
49
6.4 MAC주소 인증
MAC주소 인증기능은 무선 AP모드에서만 설정 가능합니다.
MAC 주소 인증 기능을 이용하면 등록된 MAC 주소를 갖는 무선 단말만을 AP 에
접속시켜 줍니다.
일반적인 경우 [등록된 주소만 허용]을 선택하면 편리합니다.
검색된 무선 MAC 주소를 추가하여 사용합니다.
검색된 무선 MAC 주소를 추가 하는 경우는 검색된 무선 MAC 주소에서 해당 MAC 을
클릭하고 ‘<<’ 버튼을 클릭 하시거나 리스트를 더블클릭 합니다.
무선
단말의 MAC 주소를 알고 계신 경우 수동 입력에서 알고 계신 주소 값을 입력 후
추가 버튼을 클릭 합니다.
MAC 주소를 삭제 하려면 등록된 MAC 주소에 해당 MAC 을 클릭하고 ‘>>’ 버튼을
클릭 하시거나 해당 MAC 을 더블클릭 합니다.
MAC 주소 추가/삭제 후에는 적용버튼을 클릭하면 MAC 주소가 등록됩니다.
ipTIME G301사용자 설명서
50

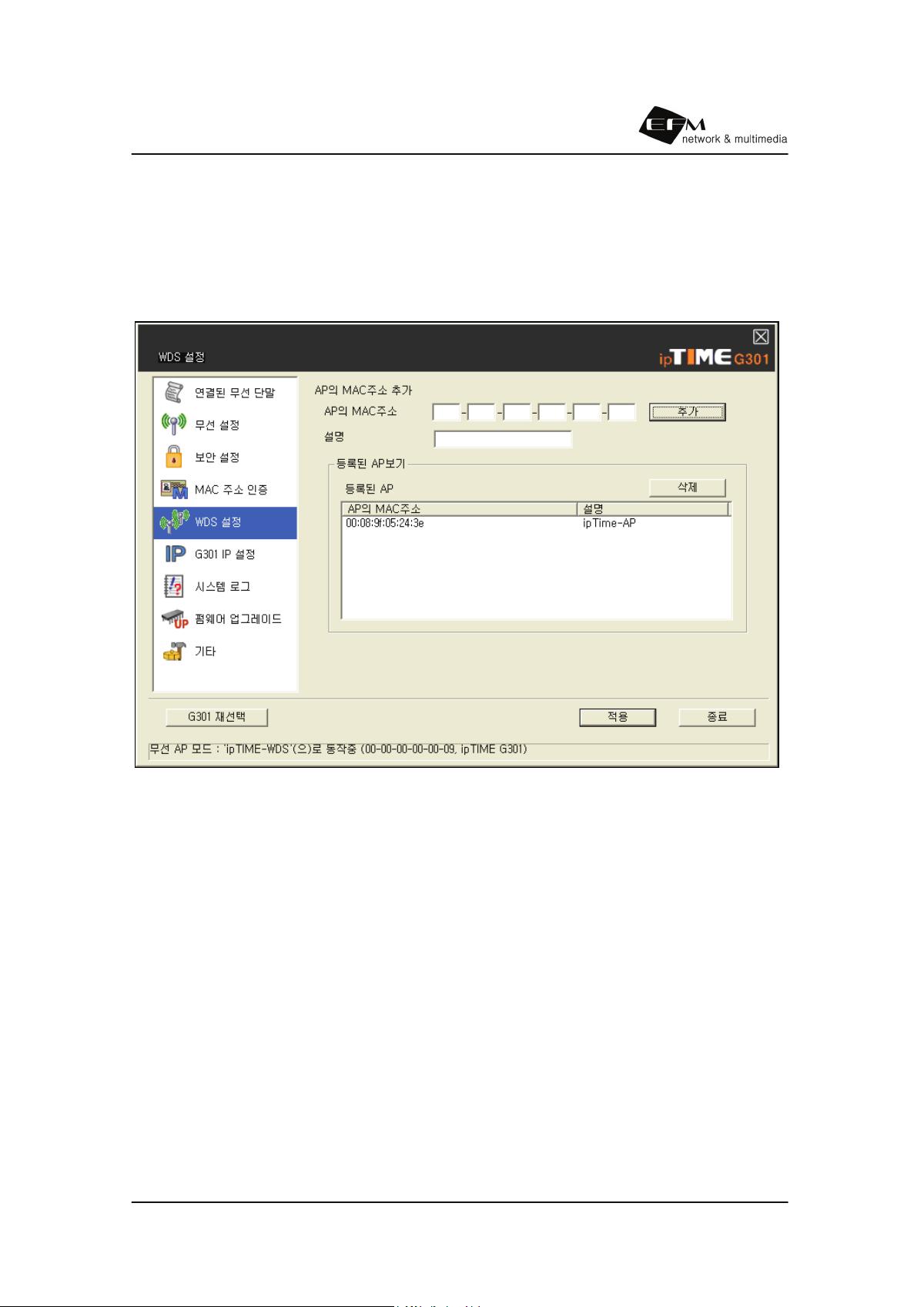

6.5 WDS설정
WDS설정은 무선 AP모드에서만 설정 가능합니다.
WDS (무선 유통 시스템)을 통해 ipTIME G301는 무선으로 다른 WDS가 지원되는 Access
Points와 연결되고, 여러 개의 Access Points가 반복될 수 있습니다.
- point-to-point 및 point-to-multipoint bridging 기능을 지원
- ipTIME G301의 경우는 10 Point까지 지원됨
항목 기능 설명
설명 연결을 구분할 설명을 입력합니다.
(임의 설정, 31byte까지 입력가능)
AP의 MAC 주소 WDS로 연결할 대상 AP의 MAC 주소를 입력합니다.
추가 추가 버튼을 클릭하여 입력한 상대 AP 정보를 추가 합니다.
ipTIME G301사용자 설명서
51
WDS구성 예
WDS구성시 WDS가 지원되는 장비 AP가 한 개 이상 있어야 합니다.
WDS로 구성할 또다른 ipTIME G301에서 WDS설정 및 무선설정을 합니다.
ipTIME-AP와 같이 채널을 설정하고 WDS 설정 부분에서 AP를 구분하기 위해 [설명]에
ipTIME-AP의 SSID와(SSID와 동일하지 않아도 됨) ipTIME-AP [무선 하드웨어 주소] 를 입
력하고 ‘추가’ 버튼을 클릭하여 하단에 연결된 WDS 구성요소 테이블을 확인합니다.
(이 때 AP간 통신에 이용될 통신규격, 통신 보안 설정은 기본설정과 보안암호화 설정의
설정값을 따라가게 됩니다.) WDS로 구성할
ipTIME-AP에서 WDS설정 및 무선설정을 합니
다.
ipTIME G301사용자 설명서
52
ipTIME-WDS와 같이 채널을 설정하고 WDS 설정 부분에서 AP를 구분하기 위해 [설명]에
ipTIME-WDS의 SSID와(SSID와 동일하지 않아도 됨) ipTIME-WDS [무선 하드웨어 주소]
를 입력하고 ‘추가’ 버튼을 클릭하여 하단에 연결된 WDS 구성요소 테이블을 확인합니다.
(이 때 AP간 통신에 이용될 통신규격, 통신 보안 설정은 기본설정과 보안암호화 설정의
설정값을 따라가게 됩니다.)
WDS의 자세한 사용방법은 http://www.iptime.co.kr 의 제품소개의 기술자료 게시판의
[기술자료] WDS의 사용을 참고하시기 바랍니다.
ipTIME G301사용자 설명서
53

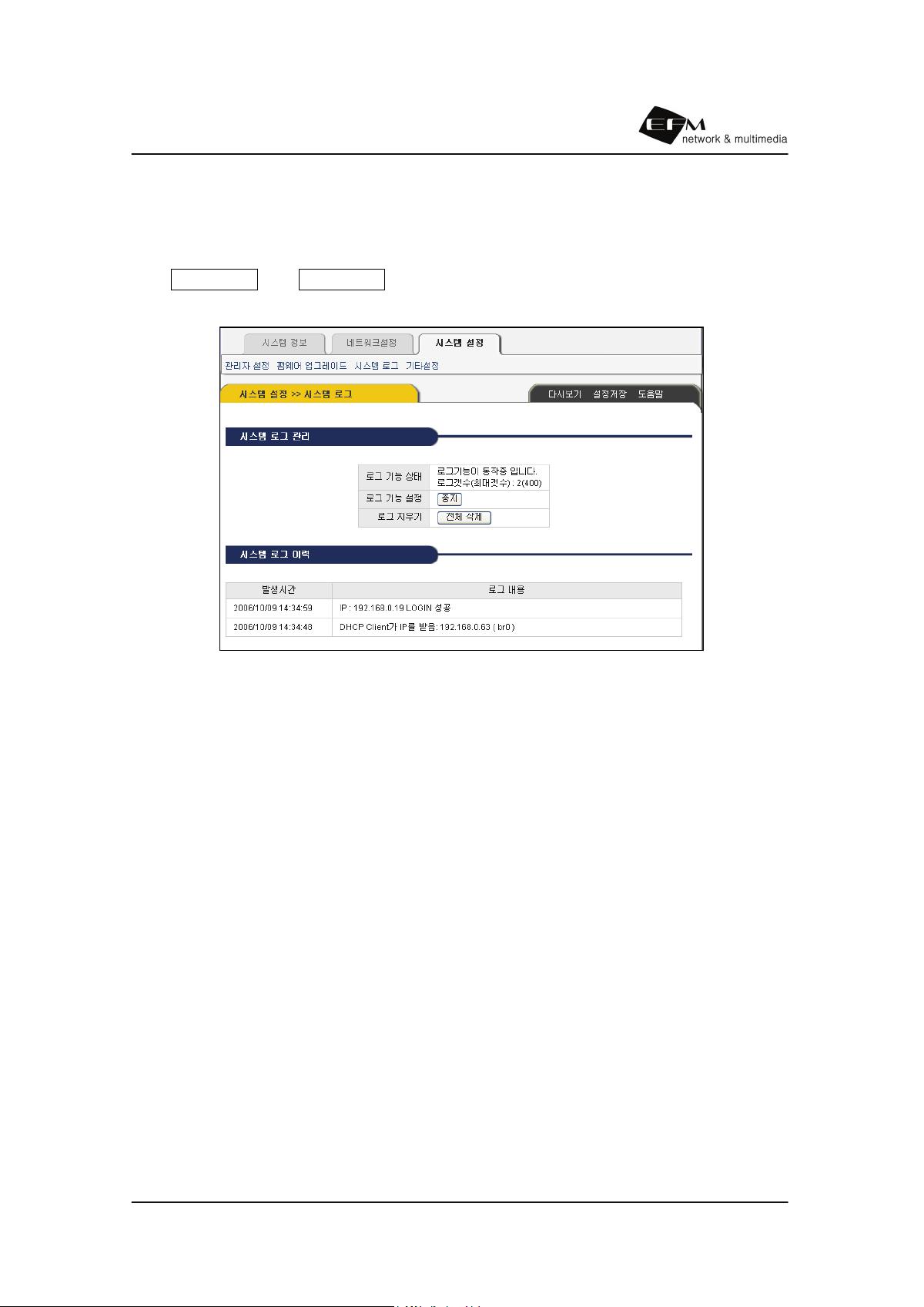

6.6 시스템 로그
시스템 로그 기능을 이용하면 ipTIME G301 의 동작 내역을 확인 할 수 있습니다.
ipTIME G301사용자 설명서
54
6.7 펌웨어 업그레이드

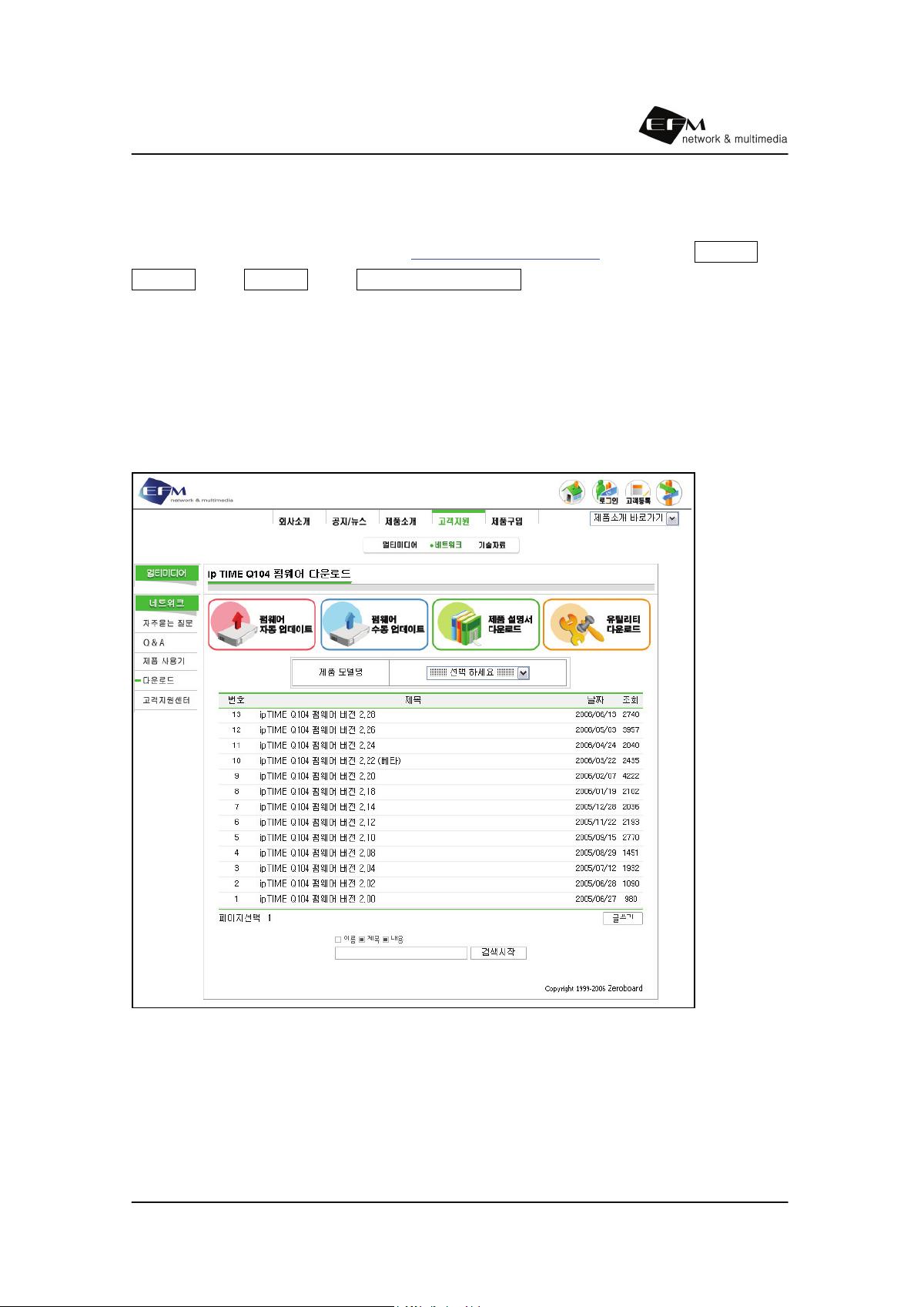

인터넷이 연결되지 않거나 보다 안정적인 업그레이드를 위해서는 수동 업그레이드를 진행할
수 있습니다. 수동 업그레이드를 위해 http://www.iptime.co.kr
을 방문하여 고객지원 >>
네트워크 >> 다운로드 >> 펌웨어 수동 업데이트를 클릭하여 제품 모델명을 ipTIME
G301로 선택한 후 해당 제품의 최신 펌웨어를 PC에 저장합니다.
[ 참고 ]
파일 1 : 한글 버젼 펌웨어
파일 2 : 영문 버젼 펌웨어
<ipTIME 홈페이지 펌웨어 다운로드, 홈페이지 외관은 당사 사정에 따라 변동될 수 있음>
ipTIME G301사용자 설명서
55
화면에서 찾아보기 버튼을 클릭하여 다운 받은 펌웨어를 선택합니다.
ipTIME G301사용자 설명서
56

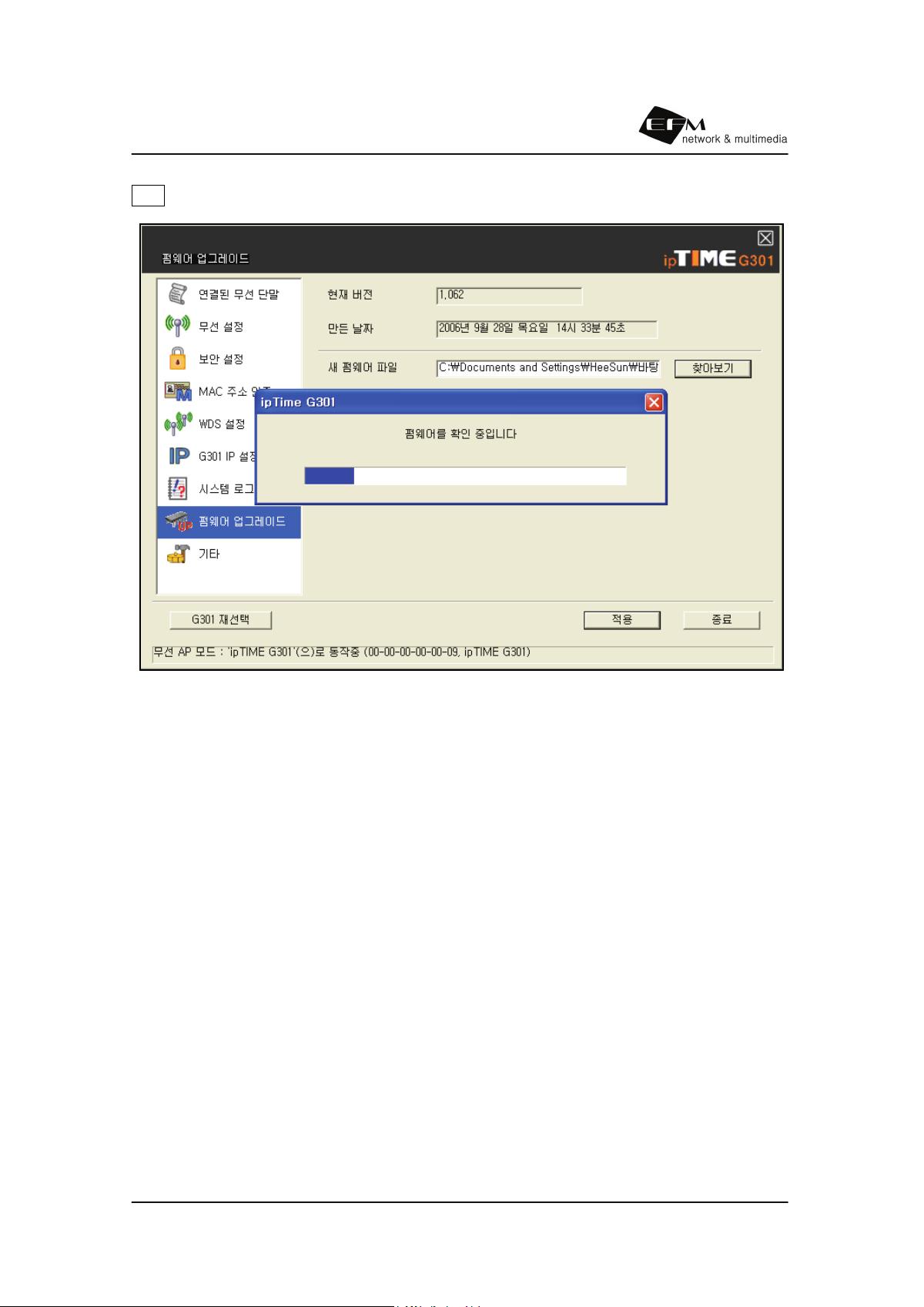

적용 버튼을 클릭하여 최신 버전의 펌웨어로 업그레이드를 시작합니다.
[ 참고 ] 펌웨어 업그레이드가 완료되기 까지는 대략 3분 정도의 시간이 소요되며 만일 펌
웨어 업그레이드 중 오류가 발생하여도 5분 이상 기다린 후 제품을 재시작합니다. 재시작
후에도 오류 해결이 되지 않는다면 본 설명서 8쪽을 참고하여 ipTIME G301를 공장초기화
방법으로 초기화 한 후 펌웨어를 수동으로 재업그레이드하여 정상적으로 완료한 후 사용하
시기 바랍니다.
ipTIME G301사용자 설명서
57
6.8 기타
기타 설정은 ipTIME G301의 로그인 계정, 이름, 시스템 시간의 내용을 변경 할 수 있습니
다.

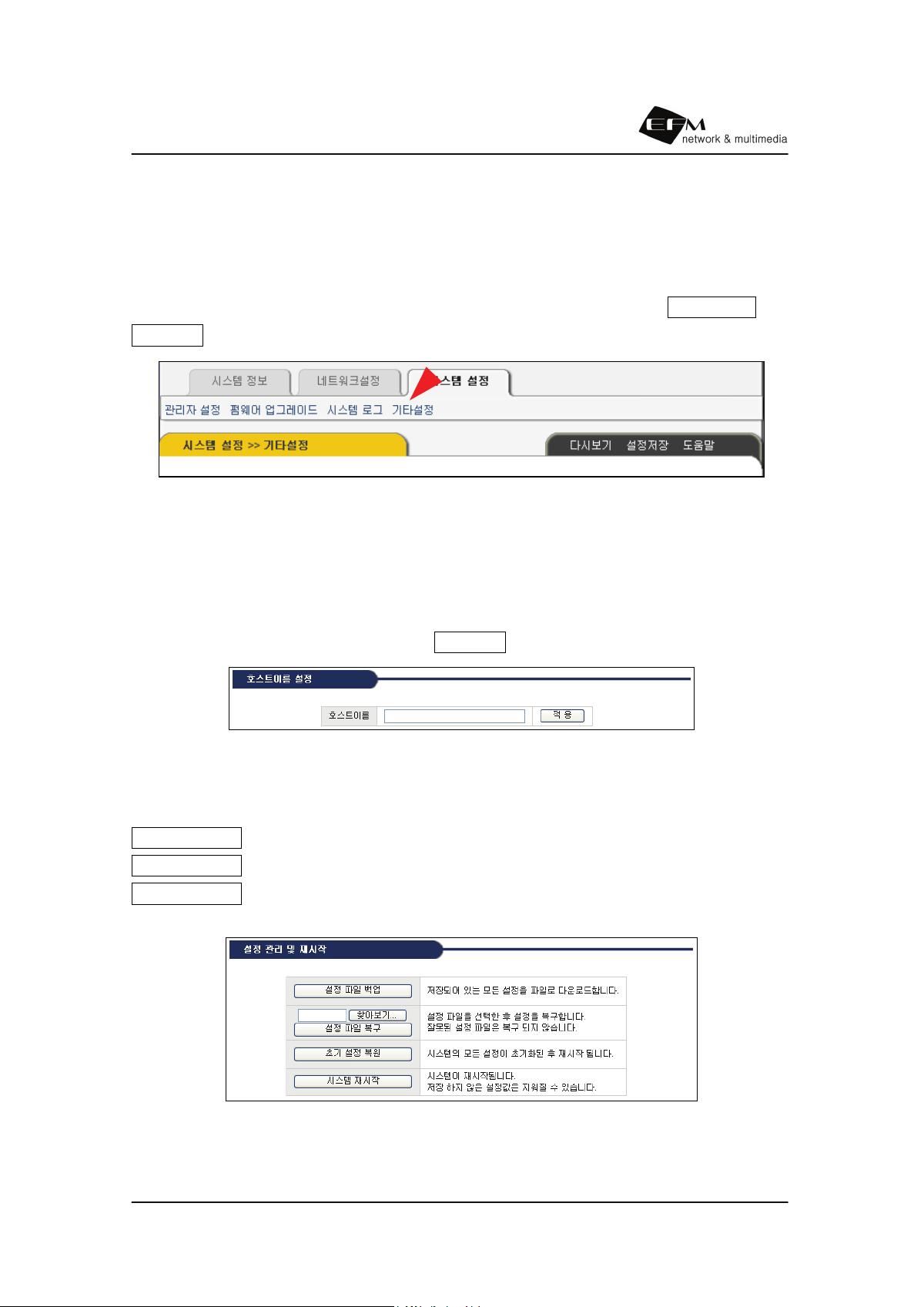

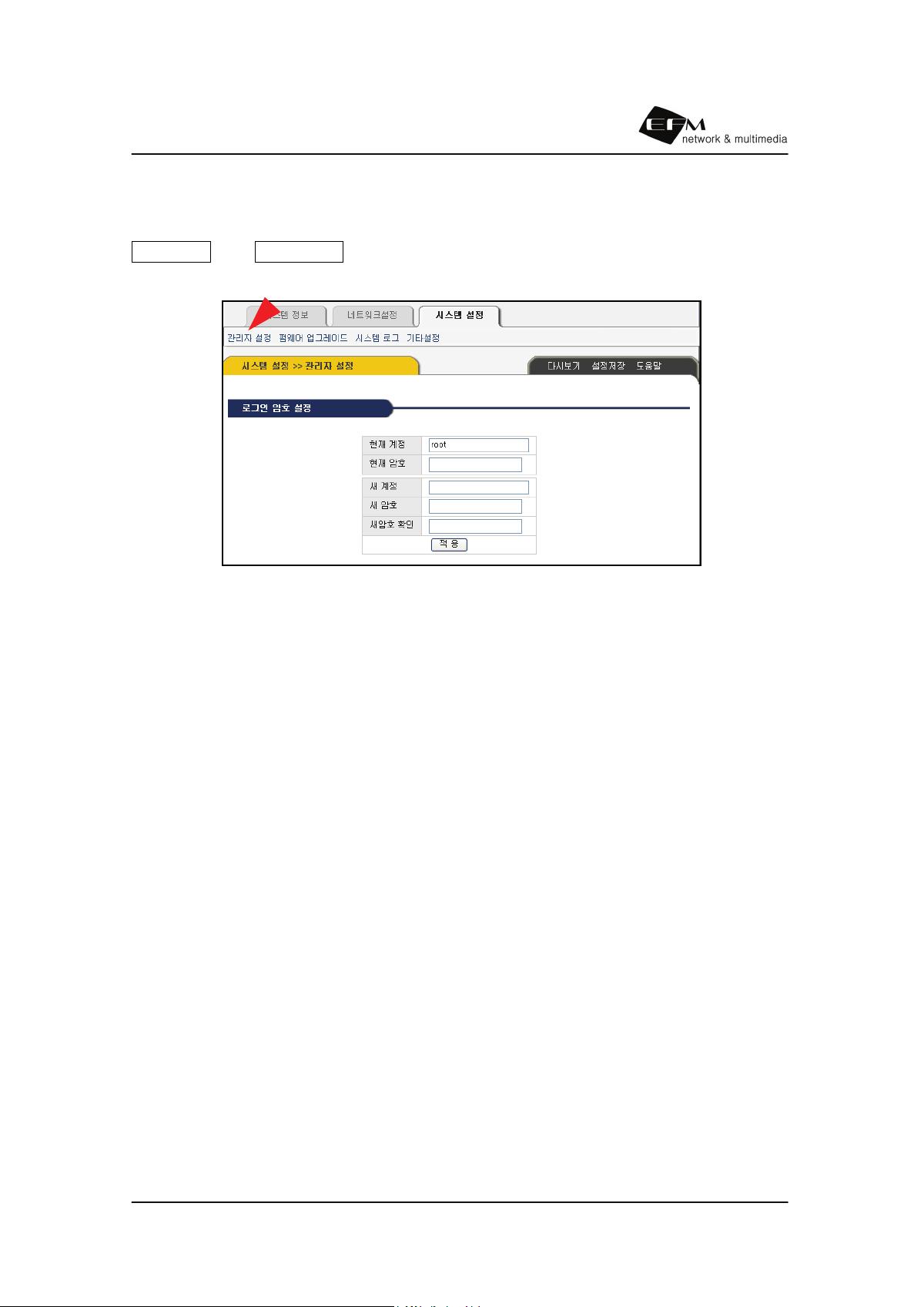

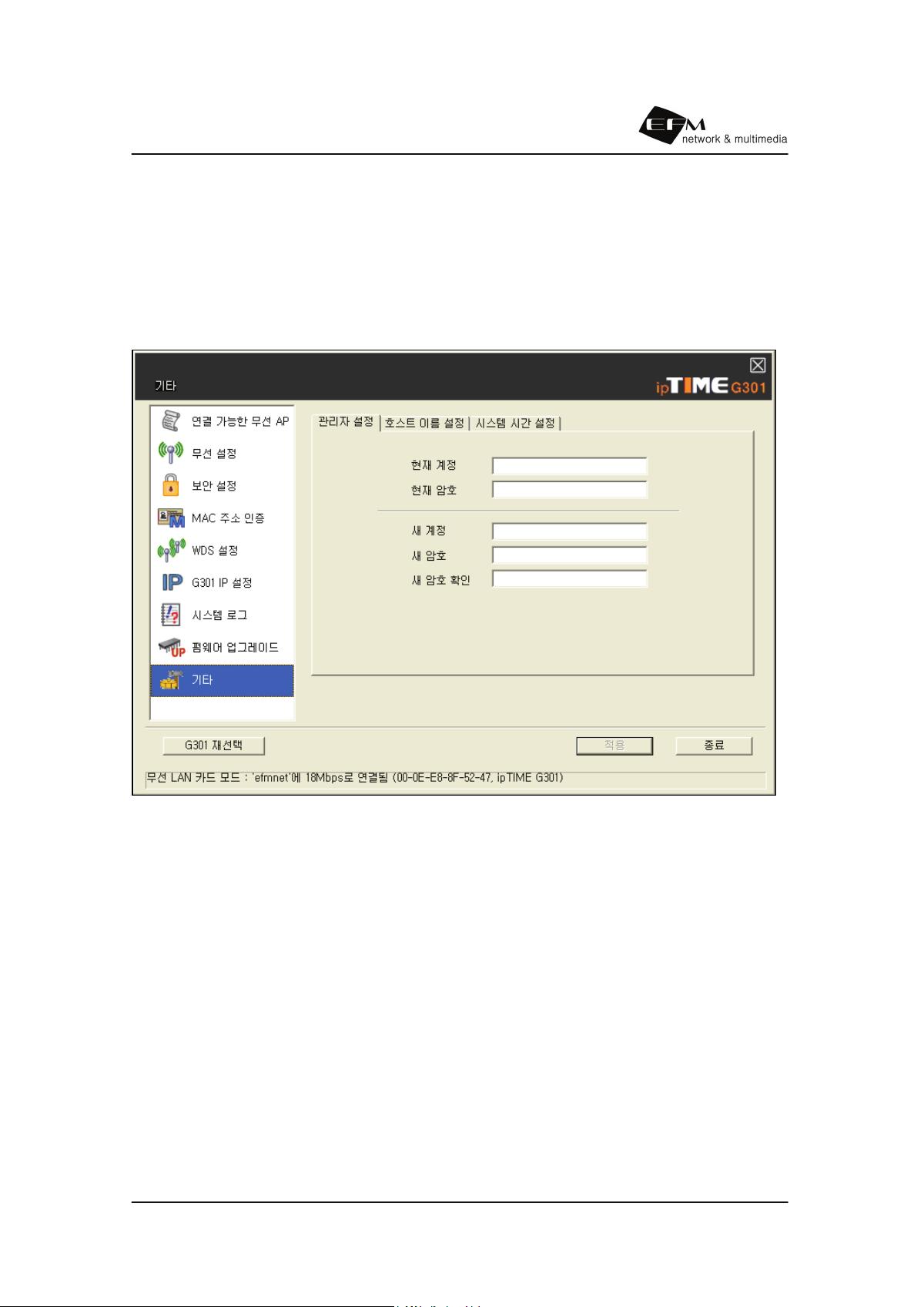

6.8.1 관리자 설정
현재의 계정 및 암호, 새로 바뀔 계정 및 암호를 함께 입력한 후 적용을 누릅니다.
ipTIME G301사용자 설명서
58
6.8.2 호스트 이름 설정
호스트 이름은 ipTIME G301의 이름을 나타냅니다. 원하는 이름을 입력하고 적용 버튼을
클릭하면 호스트 이름이 변경 됩니다.
ipTIME G301사용자 설명서
59

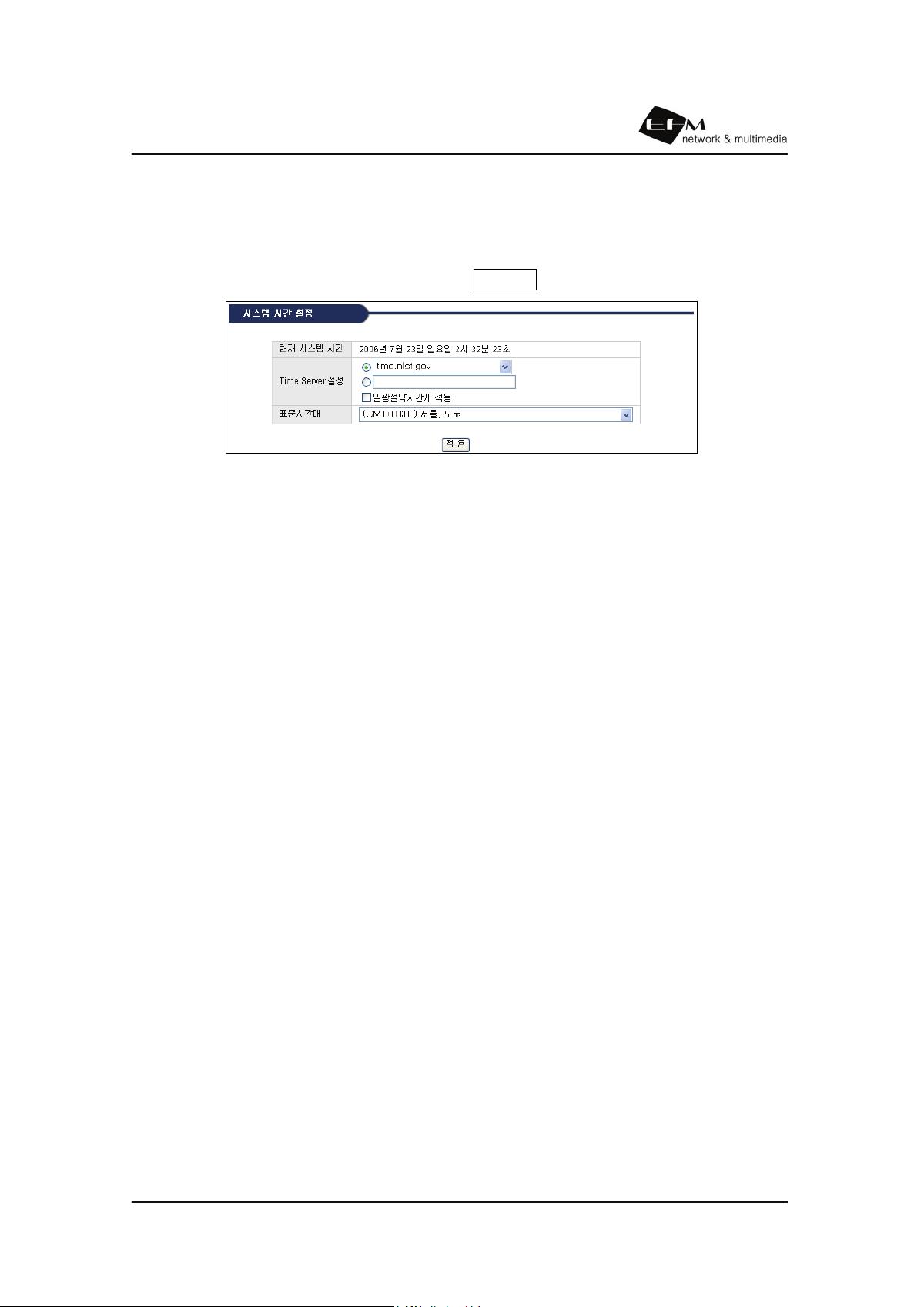

6.8.3 시스템 시간 설정
ipTIME G301이 인터넷에 연결 되었을 때 시스템 시간을 얻어오는 서버와 표준 시간대를
입력합니다. 원하는 Time Server와 시간대를 선택한 후 적용 버튼을 클릭합니다.
ipTIME G301은 기본적으로 Windows의 시간을 얻어옵니다.
ipTIME G301사용자 설명서
60
7장 ipTIME G301 웹 설정
7.1 웹 설정 화면 이용하기
ipTIME G301을 웹 서버에 접속하여 관련된 설정을 변경하거나 ipTIME G301의 동작 상태
를 확일 할 수 있습니다. ipTIME G301의 웹 설정 화면은 내부에 내장된 웹 서버를 이용하
는 것이므로 인터넷이 연결되어 있지 않아도 접속 할 수 있습니다

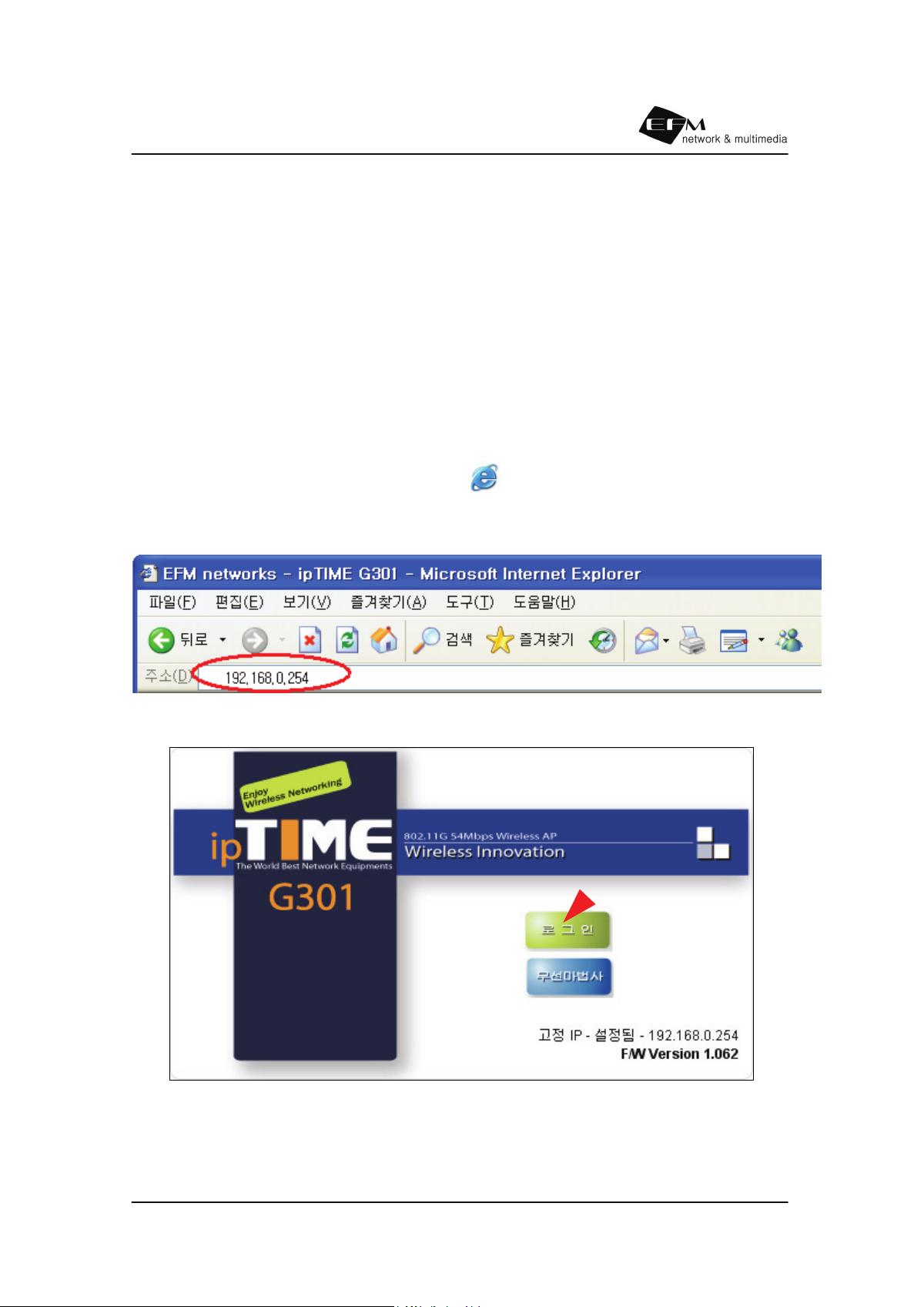

7.1.1 ipTIME G301 내장 웹 서버 접속
ipTIME G301 에 유선으로 연결된 PC 에서
Internet Explorer 를 실행합니다.
“주소” 란에 아래 그림과 같이 ipTIME G301 의 IP 주소인 “192.168.0.254” 를
입력하고, “Enter” 키를 누릅니다.
Internet Explorer 에 웹 설정 화면이 나오면 로그인 버튼을 클릭합니다.
ipTIME G301사용자 설명서
61

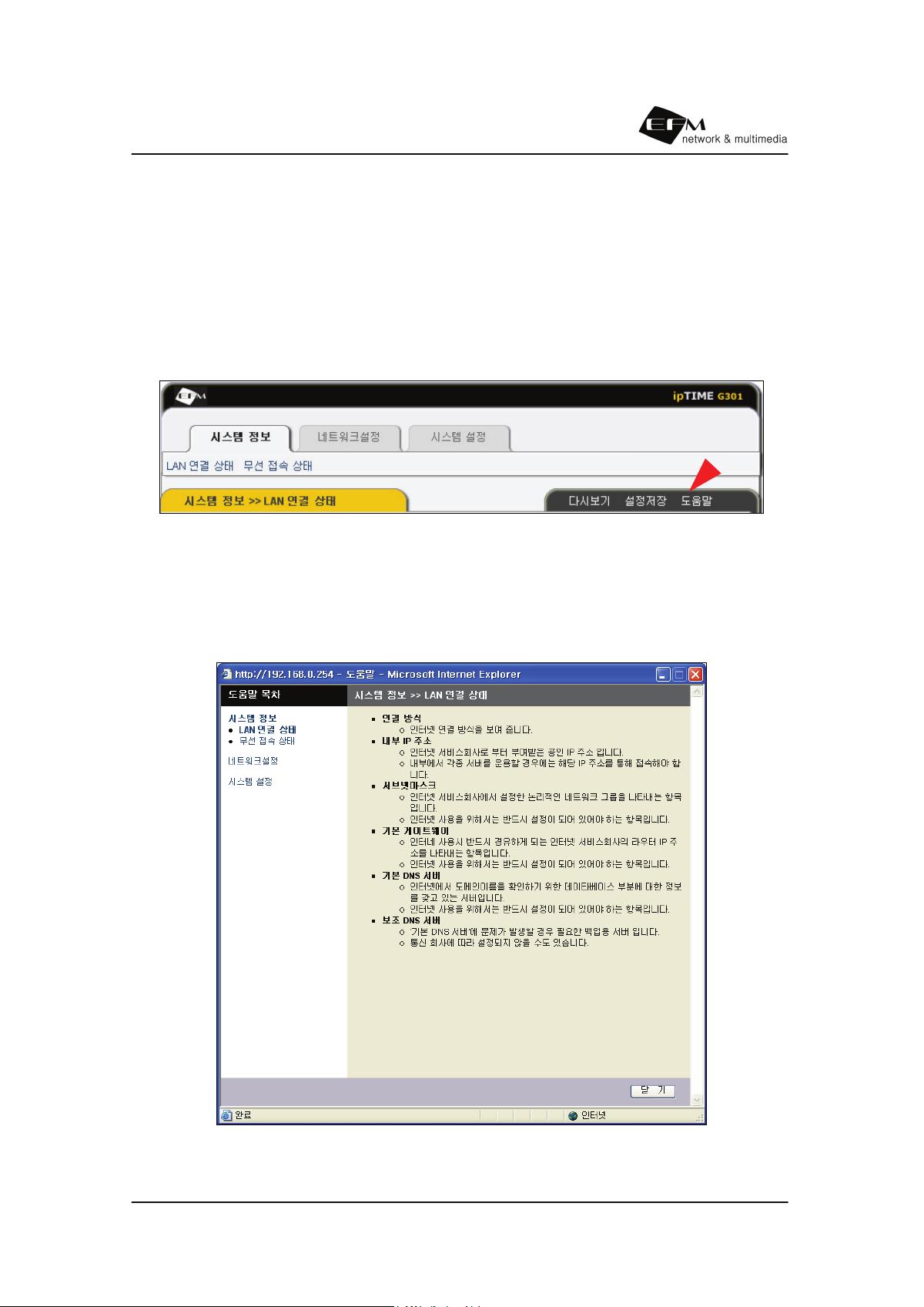

7.1.2 도움말 기능
ipTIME G301은 모든 기능에 대한 도움말을 내장하고 있습니다. ipTIME G301을 웹 설정
화면의 우측 상단의 도움말을 클릭하면 해당 웹 설정 화면에 대한 자세한 도움말을 볼 수
있습니다.
<웹 설정 화면 우측 상단의 도움말 메뉴>
도움말 화면 좌측에는 전체 도움말의 목차가 링크되어 있으므로 필요한 경우 목차를 클릭하
면 현재 화면 이외의 다른 기능에 대한 도움말도 확인할 수 있습니다.
<ipTIME G301의 도움말 화면>
ipTIME G301사용자 설명서
62
7.1.3 설정 저장 기능
ipTIME G301의 웹 설정 화면으로 설정 변경된 내용은 설정 저장을 하여야 영구적으로 저
장됩니다. 설정 저장을 하지 않으면 변경된 설정 내용은 ipTIME G301의 전원을 OFF하면
모두 지워집니다. 설정 저장을 위해서는 웹 설정 화면 우측 상단의 설정 저장 메뉴를 클릭
합니다.
<웹 설정 화면 우측 상단의 설정 저장 메뉴>
설정저장 메뉴를 클릭하면 확인 창이 표시됩니다.
이때 확인을 클릭하면 아래 그림과 같이 설정저장 중임을 알리는 화면이 표시된 뒤 모든 설
정 내용이 공유기 내부의 비휘발성 메모리에 기록됩니다.
<설정 저장을 알리는 화면 메시지 내용>
ipTIME G301사용자 설명서
63

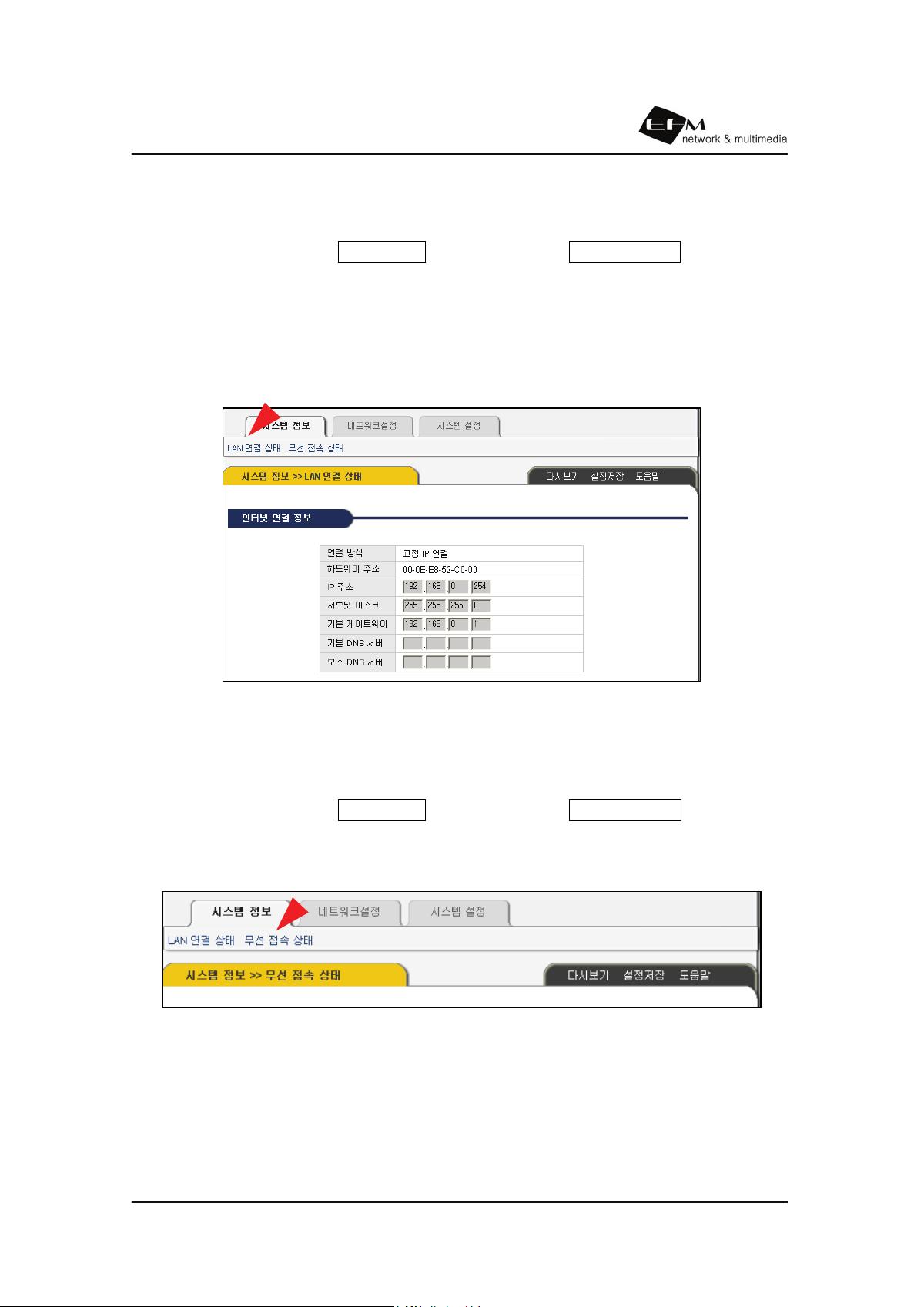

7.2 LAN연결 상태
ipTIME G301 설정 화면의 시스템 정보 메뉴를 클릭한 뒤 LAN 연결 상태 메뉴를 클릭하
면 ipTIME G301 LAN의 연결 상태를 확인할 수 있습니다.
ipTIME G301의 DNS 서버 정보 항목은 ipTIME G301 시스템에서 사용중인 DNS 서버 정
보를 표시합니다.
<LAN 연결 상태 화면>
7.3 무선 접속 상태
ipTIME G301 설정 화면의 시스템 정보 메뉴를 클릭한 뒤 무선 접속 상태 메뉴를 클릭하
면 ipTIME G301 무선 동작 상태에 관련된 정보가 표시됩니다
ipTIME G301사용자 설명서
64

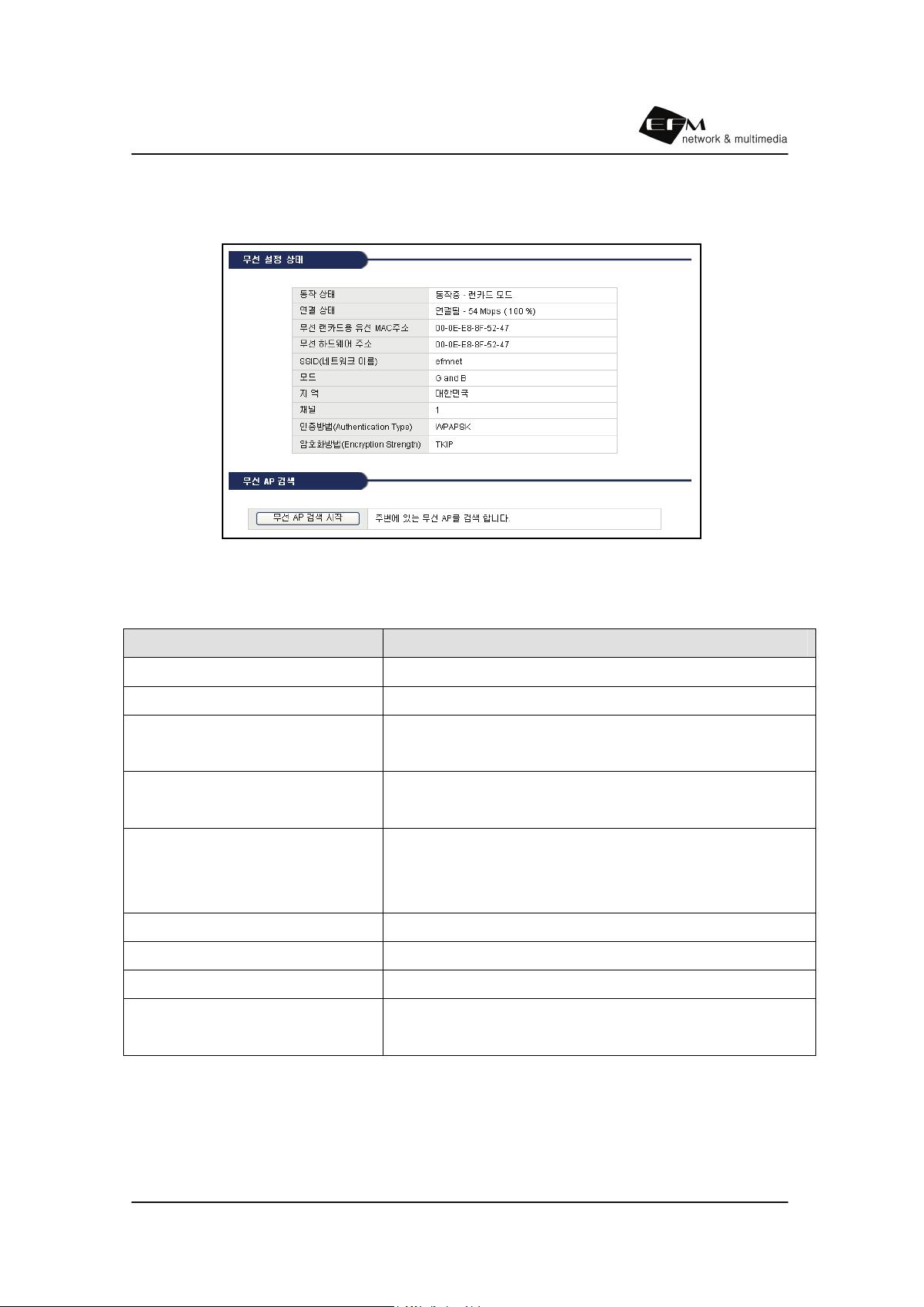

7.3.1 랜카드 모드 (무선 LAN 카드 모드)
<무선 접속 상태 화면>
무선 접속 상태 화면에서 표시되는 내용은 다음과 같습니다..
동작 상태 무선 모듈의 동작상태
연결 상태 ipTIME G301이 무선 공유기에 연결되어 있는 상태
무선 랜카드용 유선 MAC주소 무선랜카드를 통해 통신 가능한 PC의 랜카드 주소
무선 하드웨어 주소 ipTIME G301의 무선 하드웨어 주소
(기본적으로 무선랜카드의 유선 MAC주소와 동일)
SSID(네트워크 이름) ipTIME G301에 연결되어 있는 무선공유기의 네트워크
이름
모드 G only : 802.11G(54Mbps)기반의 호스트만 접속.
G and B : 802.11G(54Mbps)와 802.11B(11Mbps)기반
접속
지역 전파 송신 지역
채널 채널은 대한민국 에서 1-13번 중 선택가능
인증방법(Authentication Type) 무선 호스트가 공유기에 인증하는 방법
암호화방법(Encryption
Strength)
무선 호스트가 공유기와 통신하는 데이터의 암호화 방법
무선 AP검색기능은 무선기능을 작동 시 사용할 수 있는 기능입니다.(ex.무선 네스팟)
ipTIME G301사용자 설명서
65

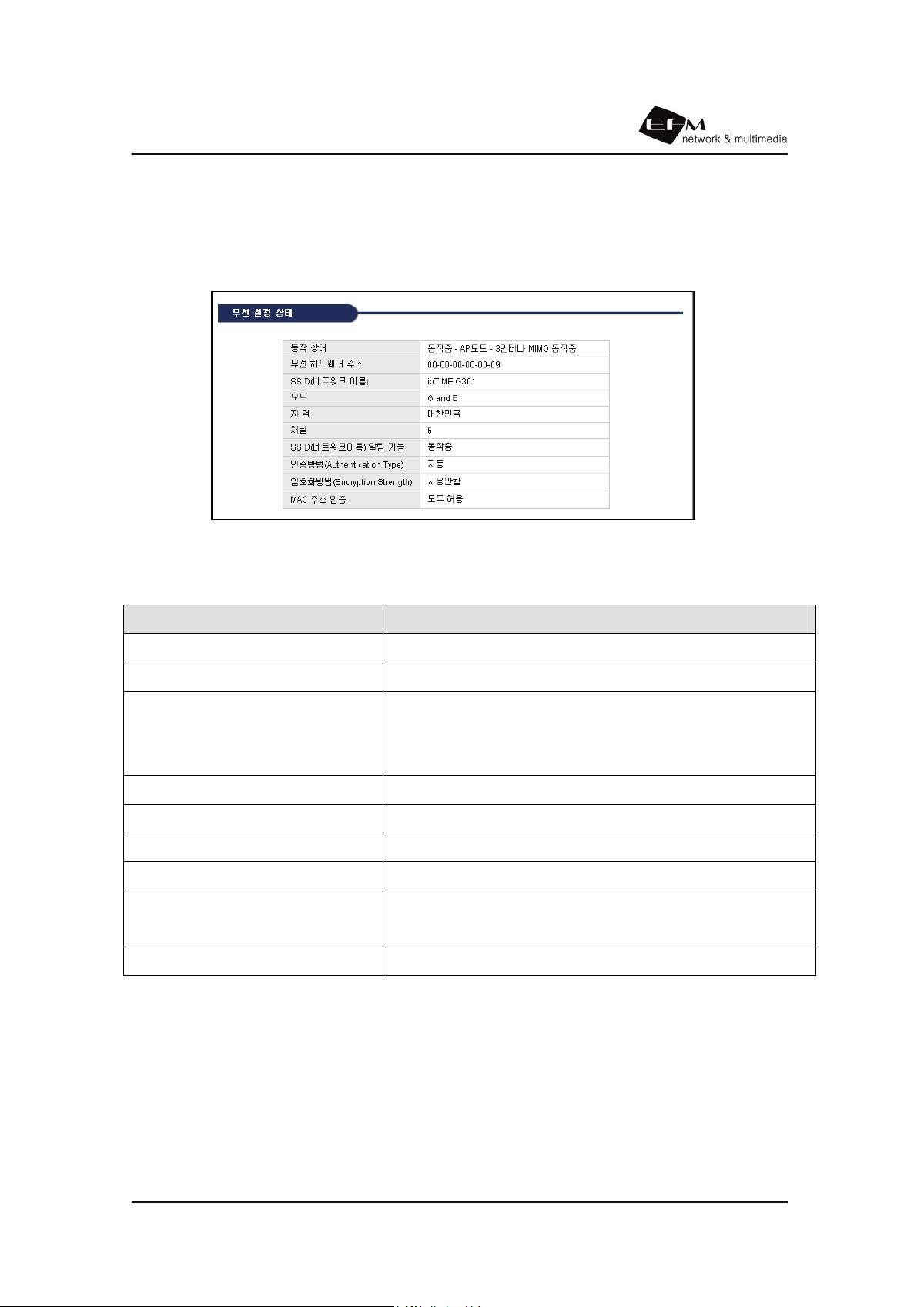

7.3.2 무선 AP 모드
무선 설정 상태
<무선 설정 상태 화면>
무선 접속 상태 화면에서 표시되는 내용은 다음과 같습니다..
동작 상태 무선 모듈의 동작상태
무선 하드웨어 주소 무선 AP의 하드웨어 주소
SSID(네트워크 이름) 무선 랜에서 무선 검색 시 검색되어 지는 네트워크 이름
모드 G only : 802.11G(54Mbps)기반의 호스트만 접속.
G and B : 802.11G(54Mbps)와 802.11B(11Mbps)기반
접속
지 역 전파 송신 지역
채널 채널은 대한민국 에서 1-13번 중 선택가능
SSID(네트워크이름)알림 SSID를 모든 무선 호스트에 알려주는 기능
인증방법(Authentication Type) 무선 호스트가 공유기에 인증하는 방법
암호화방법(Encryption
Strength)
무선 호스트가 공유기와 통신하는 데이터의 암호화 방법
MAC 주소 인증 MAC주소를 통한 인증방법
ipTIME G301사용자 설명서
66

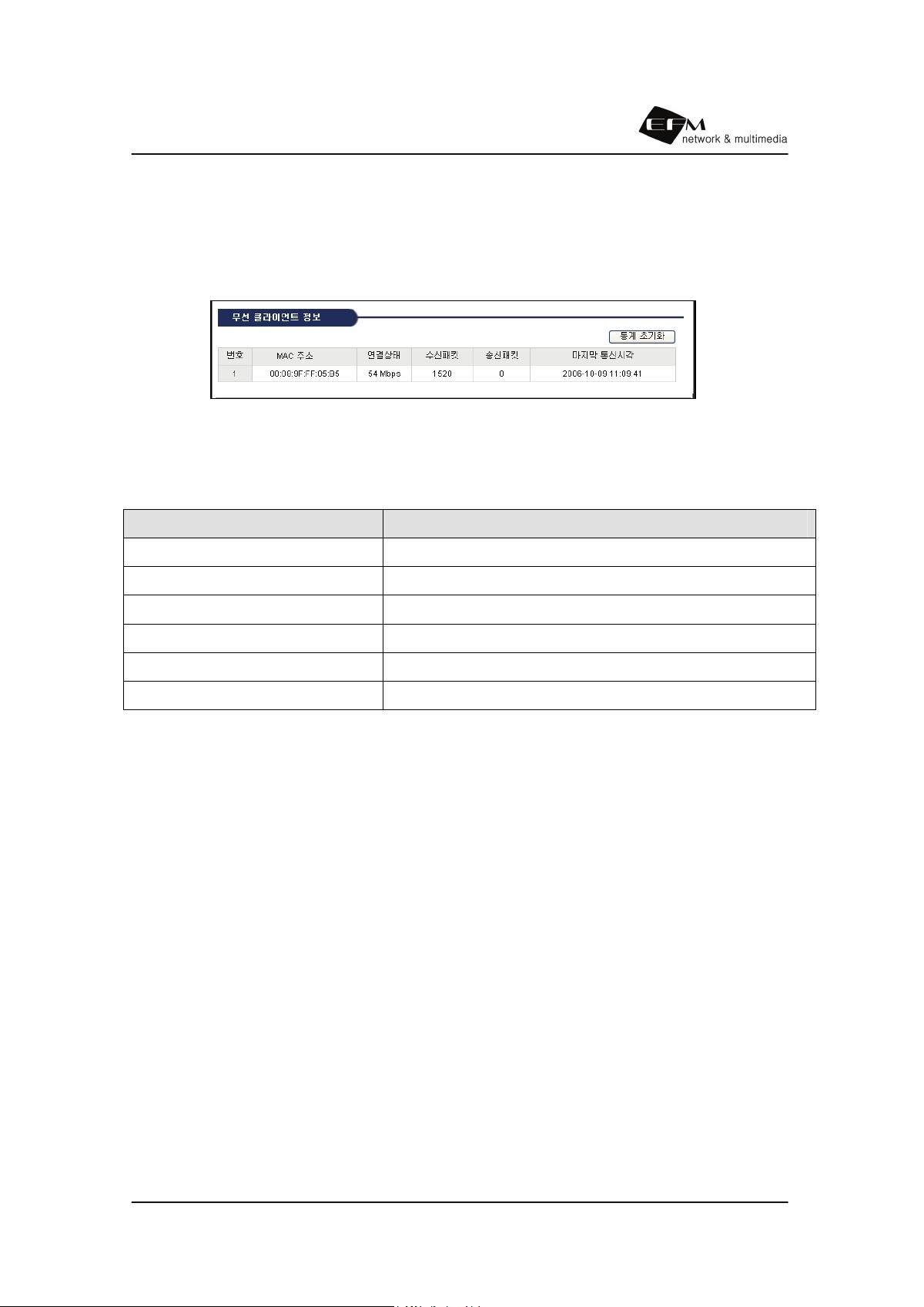

무선 클라이언트 정보
무선 클라이언트 정보 화면에서는 ipTIME G301 이 무선 AP 모드로 동작시 ipTIME G301 에
연결되어 있는 무선 클라이언트의 정보를 보여줍니다.
<무선 클라이언트 정보 화면>
무선 클라이언트 정보 화면에서 표시되는 내용은 다음과 같습니다.
항목 기능 설명
번호 무선 클라이언트의 개수
MAC 주소 무선 클라이언트의 무선 MAC주소
연결 상태 ipTIME G301과 무선 클라이언트의 연결 상태
수신 패킷 ipTIME G301이 클라이언트에게서 받은 패킷
송신 패킷 ipTIME G301이 클라이언트에게 보낸 패킷
마지막 통신 시각 송/수신이 마지막으로 이루어진 시간
ipTIME G301사용자 설명서
67
7.4 무선 접속 상태

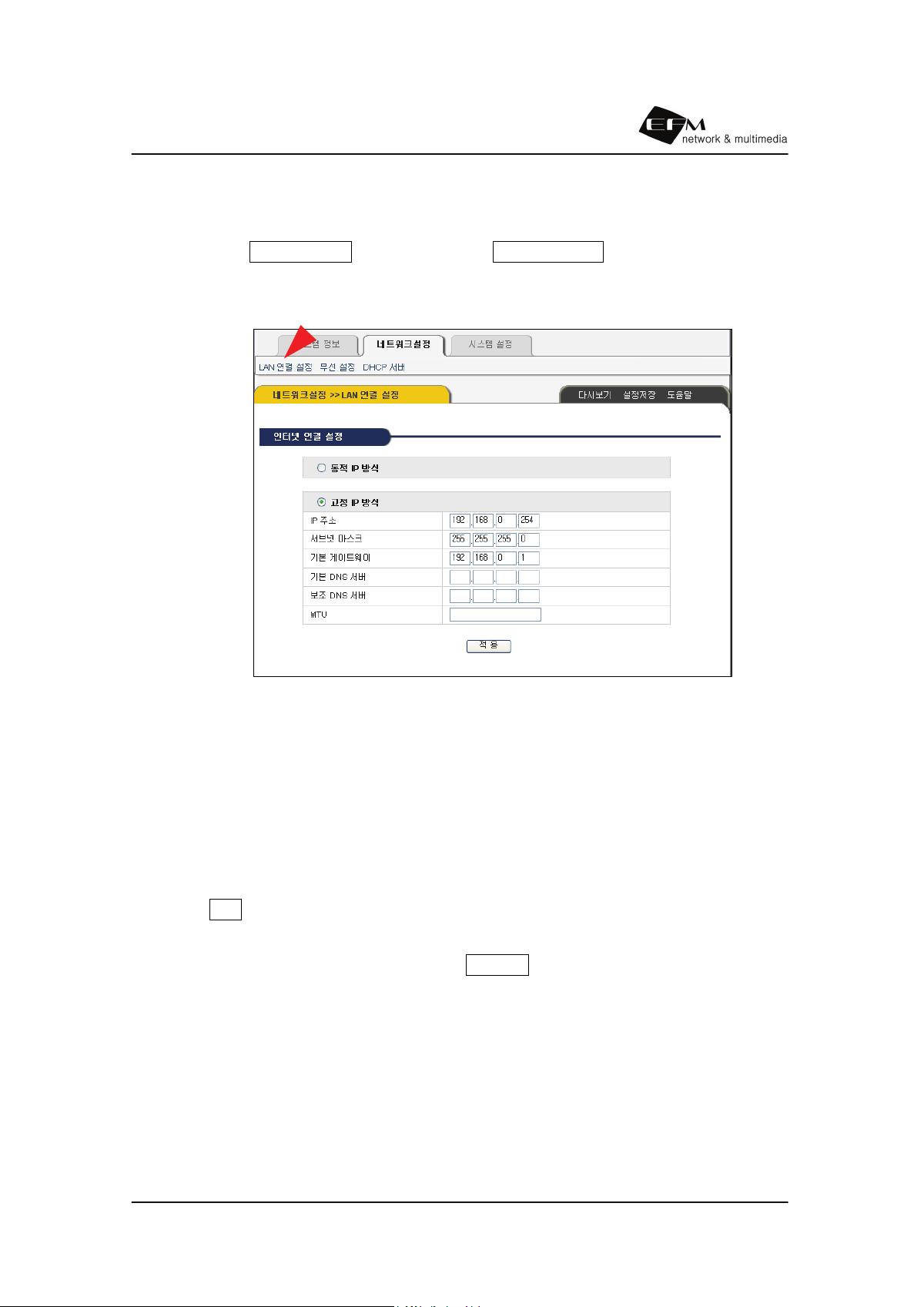

웹 설정 화면의 네트워크 설정 메뉴를 클릭한 뒤 LAN 연결 설정 메뉴를 클릭하면 LAN 연
결 방식을 수동으로 입력할 수 있습니다.
<인터넷 연결 설정 화면>
동적 IP 방식
DHCP 서버가 존재할 경우 서버로부터 IP 를 받아옵니다.
고정 IP 방식
① 고정 IP 방식의 ⊙ 버튼을 마우스로 클릭하여 선택합니다.
② IP주소, 서브넷 마스크, 게이트웨이, DNS 등을 입력합니다.
③ 하단의 적용 버튼을 클릭합니다.
④ 고정 IP 적용후에는 변경된 IP로 재접속 하셔야 합니다.
⑤ 변경된 IP로 접속이 가능하면 우측 상단의 설정저장 메뉴로 변경 상태를 저장합니다
[ 참고 ]
* MTU 값은 ipTIME G301 을 통해서 인터넷으로 전달되는 패킷 데이터의 최대 크기를
지정합니다. 일반적으로 1500 을 사용하며 특정한 서비스 환경에서 업로드에 문제가
발생하는 경우 1300 정도의 값을 입력하여 사용합니다.
ipTIME G301사용자 설명서
68

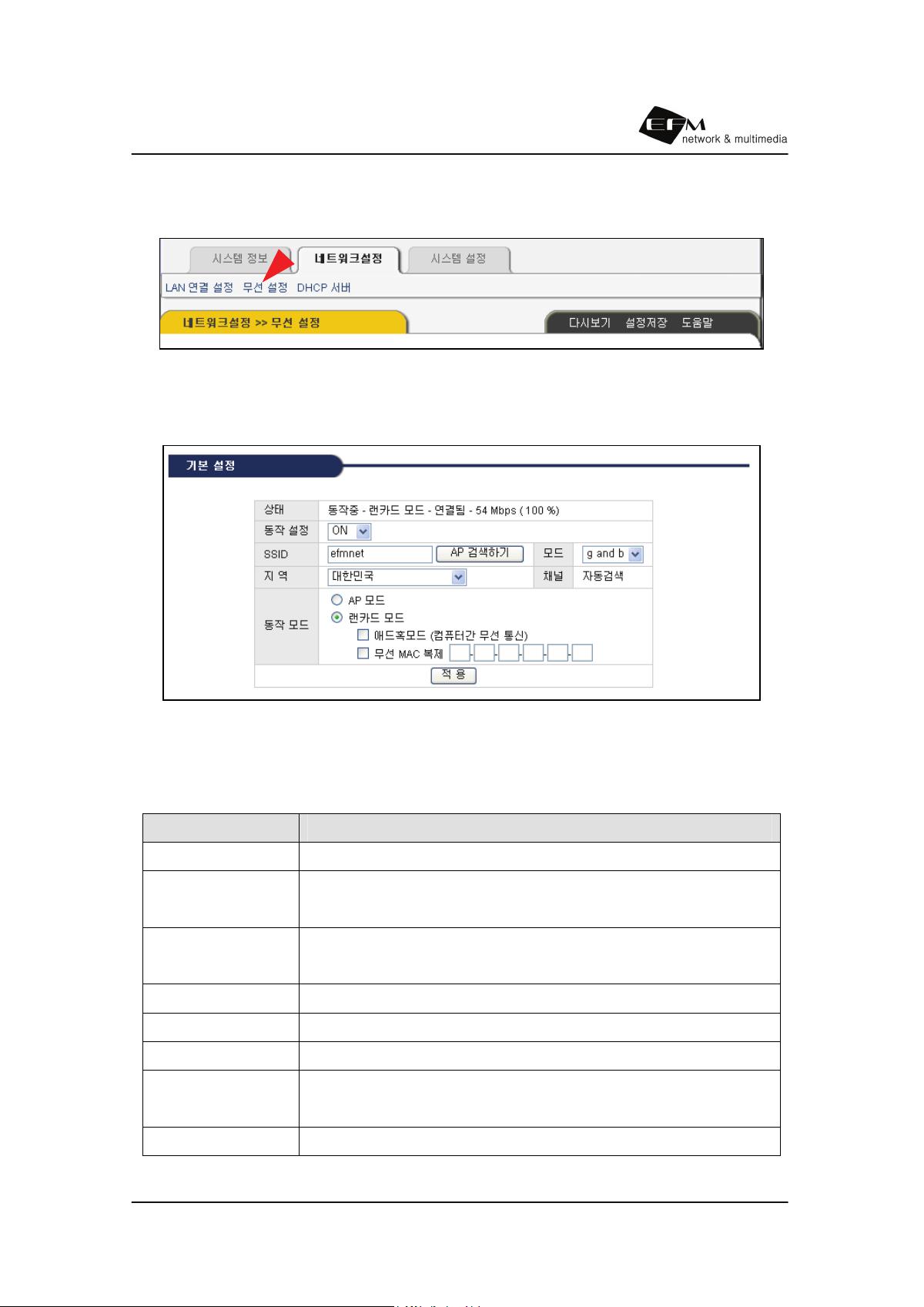

7.5 무선 연결 설정
<무선 설정 화면>
7.5.1 랜카드 모드(무선 LAN 카드 모드)
기본 설정 변경
무선 설정의 기본 설정 메뉴로 무선 LAN 카드를 설정할 수 있습니다.
설정 내용을 변경한 경우 적용 버튼을 클릭합니다.
기본 설정의 변경 항목은 아래 표와 같으며 각 항목 설정 후 설정저장 을 클릭하여야
합니다.
항목 기능 설명
동작 설정 무선 LAN 기능의 ON/OFF를 결정함
SSID
ipTIME G301을 연결할 AP의 네트워크 이름을 입력함
사용자가 자유롭게 영문 문자열을 입력함.
모드
54Mbps의 g only 모드 또는
11Mbps의 802.11b를 같이 사용할 수 있는 g and b 모드 선택
지역 각국의 전파 규제 법률에 따른 채널 사용 방법 선택
채널 무선 네트워크를 구성하는 채널 선택(자동 선택)
동작 모드 무선 LAN 카드 / 무선 AP 모드를 변경
애드혹 모드
컴퓨터간 무선통신 설정
(애드혹(AD-hoc)으로 연결할 PC 설정 방법은 6.2.1 참고)
무선 MAC 설정 무선 MAC을 사용자 임의로 설정
ipTIME G301사용자 설명서
69

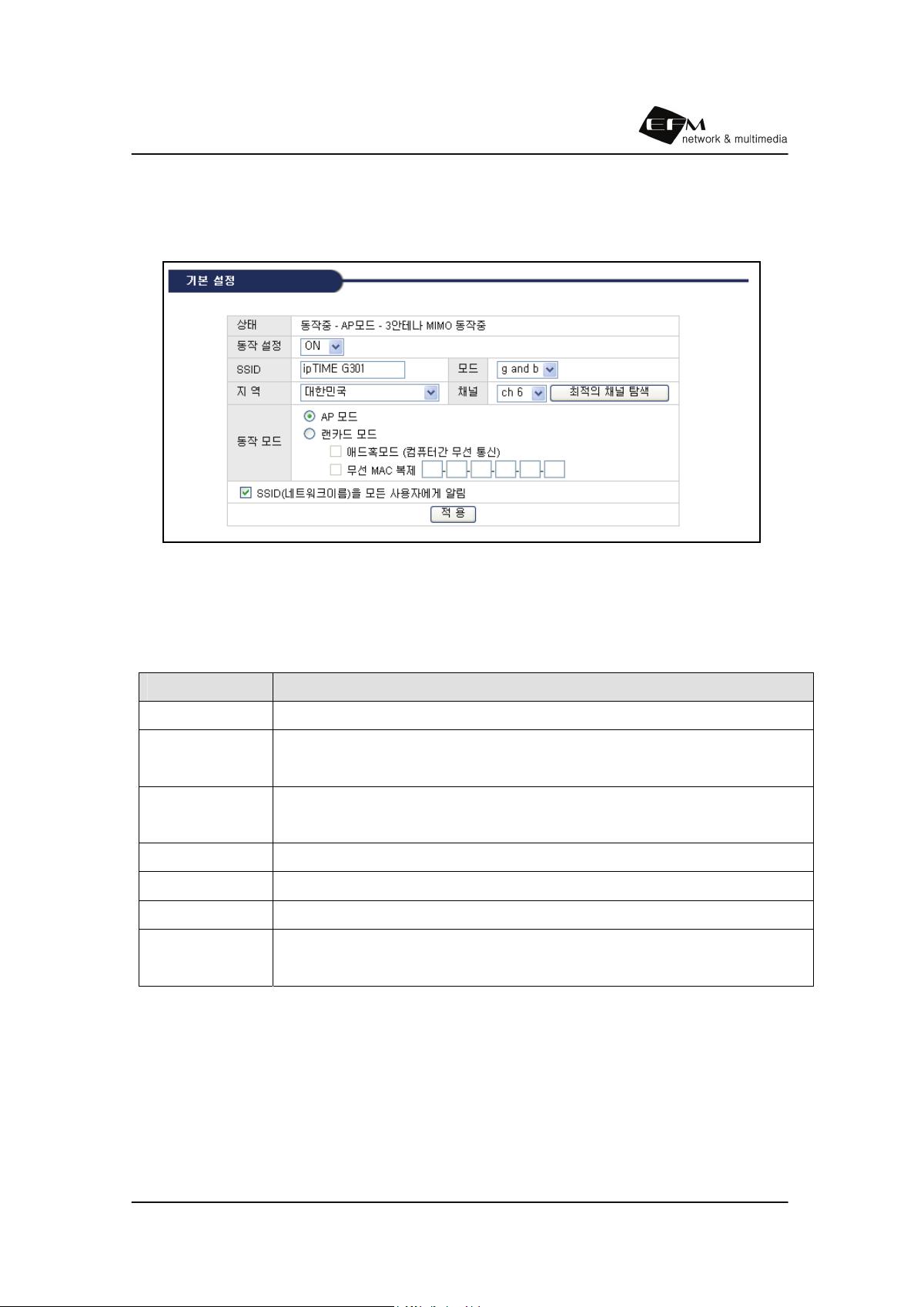

7.5.2 무선 AP 모드
기본 설정 변경
무선 설정의 기본 설정 메뉴로 무선 AP 를 설정할 수 있습니다.
설정 내용을 변경한 경우 적용 버튼을 클릭합니다.
기본 설정의 변경 항목은 아래 표와 같으며 각 항목 설정 후 설정저장 을 클릭하여야
합니다.
항목 기능 설명
동작 설정 무선 AP 기능의 ON/OFF를 결정함
SSID
무선 네트워크의 이름을 입력함.
사용자가 자유롭게 영문 문자열을 입력함
모드
54Mbps의 g only 모드 또는
11Mbps의 802.11b를 같이 사용할 수 있는 g and b 모드 선택
지역 각국의 전파 규제 법률에 따른 채널 사용 방법 선택
채널 무선 네트워크를 구성하는 채널 선택
동작 모드 무선 LAN 카드 / 무선 AP 모드를 변경
SSID 알림
무선 단말기에 SSID를 알려 AP 및 무선 네트워크 존재를 확인함
SSID 알림을 OFF하는 경우 무선 단말기에서 AP가 검색되지 않음
[ 참고 ] 기본 설정 항목에 대한 자세한 설명은 ‘부록 A’를 참고합니다.
ipTIME G301사용자 설명서
70

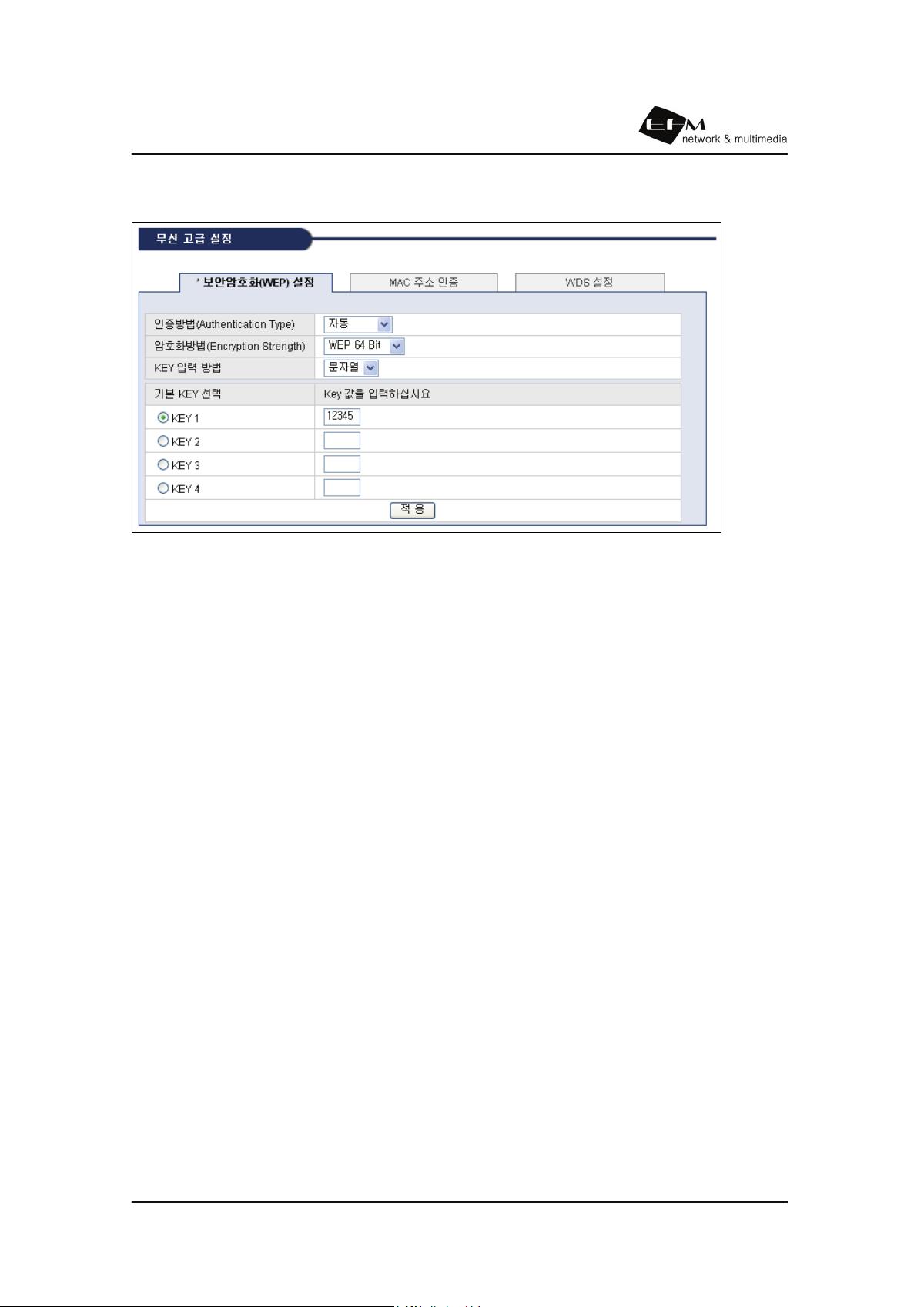

보안 암호화 (WEP) 설정
일반적으로 Open System 인증에서는 WEP 를 사용하지 않습니다.
일반적으로 Shared Key 인증에서는 경우 WEP 를 사용합니다.
시스템 기본 값은 자동 인증 방법이며 WEP 의 유무에 따라 인증 방법이 결정됩니다.
WEP 를 입력한 경우 무선 단말에서도 동일한 WEP 값을 입력하여야 통신이 가능합니다.
인증 방법과 WEP 값을 결정한 후 적용 버튼을 클릭하면 인증 및 데이터 암호화가
결정됩니다.
인증 및 암호화의 변경 내용은 설정저장 버튼을 클릭하여야 영구 저장됩니다.
[ 참고 ] 인증과 데이터 암호화에 관한 보다 자세한 사항은 ‘부록 A’를 참고합니다.
ipTIME G301사용자 설명서
71
MAC 주소 인증
MAC 주소 인증 기능을 이용하면 등록된 MAC 주소를 갖는 무선 단말만을 AP 에
접속시켜줍니다.
일반적인 경우 [등록된 주소만 허용]을 선택하면 편리하며 검색된 주소를 추가하여
사용합니다.
검색된 주소를 추가하는 경우 검색된 주소를 check 하고 추가 버튼을 클릭합니다.
무선 단말의 MAC 주소를 알고 계신 경우 수동 입력에서 주소 값을 입력 후
추가
버튼을 클릭합니다.
변경 내용은 설정저장 버튼을 클릭하여야 영구 저장됩니다.
ipTIME G301사용자 설명서
72

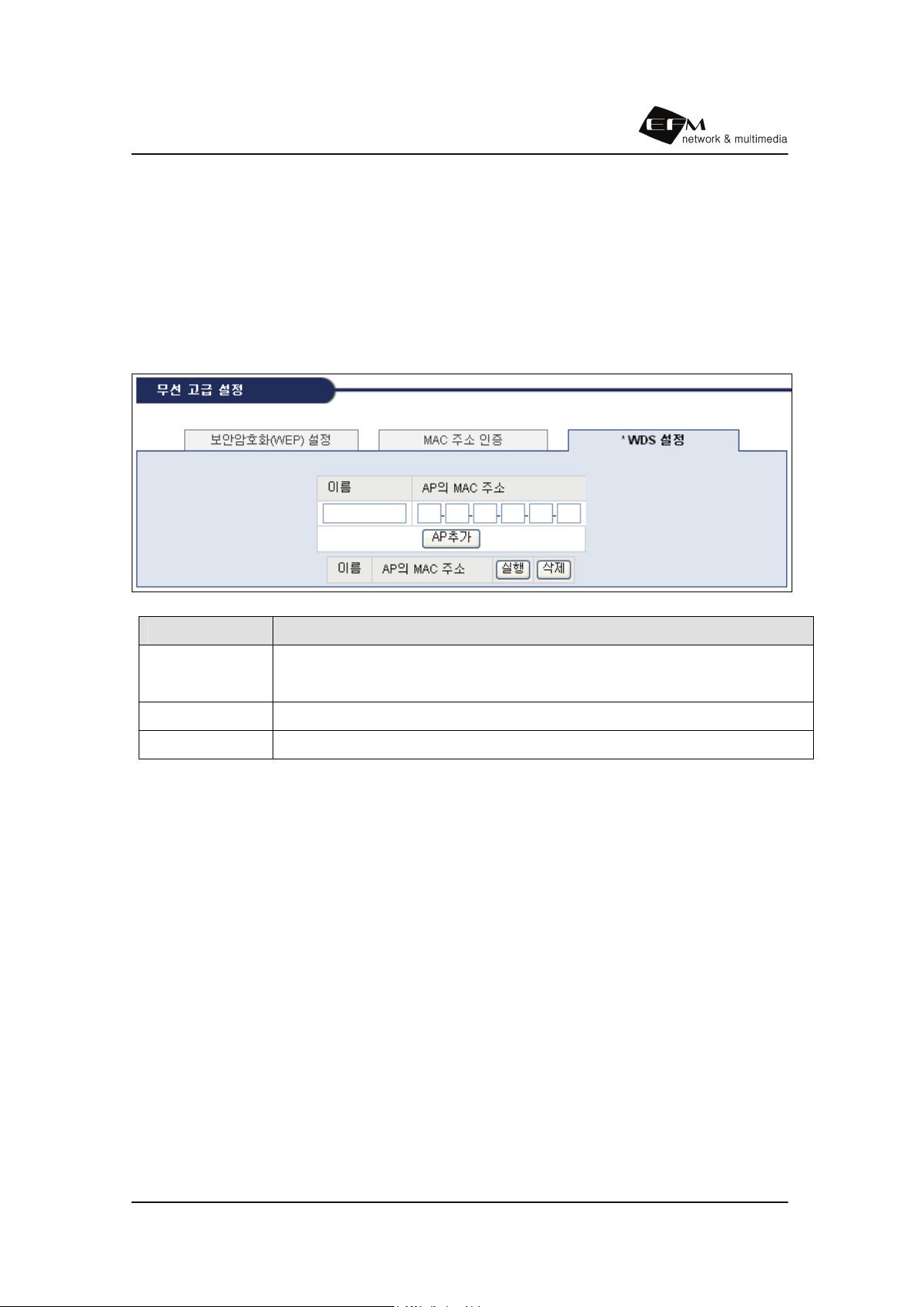

WDS
WDS (무선 유통 시스템)을 통해 ipTIME G301는 무선으로 다른 WDS가 지원되는 Access
Points와 연결되고, 여러 개의 Access Points가 반복될 수 있습니다.
-point-to-point 및 point-to-multipoint bridging 기능을 지원
-ipTIME G301의 경우는 10 Point까지 지원됨
항목 기능 설명
이름
연결을 구분할 이름을 입력 합니다.
(임의 설정, 31byte까지 입력 가능)
AP의 MAC주소 WDS로 연결할 대상 AP의 MAC 주소를 입력합니다.
AP추가 버튼을 클릭하여 입력한 상대 AP정보를 추가 합니다.
ipTIME G301사용자 설명서
73
7.6 DHCP서버
ipTIME G301에 연결된 PC로 IP주소를 자동 할당하는 기능을 DHCP 서버 기능이라고 합
니다. 이 항목을 이용하면 DHCP 서버에서 자동 할당하는 IP 주소의 범위와 특정 PC에 대
한 특정 IP 주소 할당을 지정할 수 있습니다.
<DHCP 서버 상태 설정 화면>
DHCP 서버 끄고 켜기
DHCP 서버 설정에서 실행 또는 중지를 선택한 후 적용 버튼을 클릭하여 ipTIME G301의
DHCP 서버를 켜거나 끌 수 있습니다. DHCP 서버를 끄면 ipTIME G301에서 PC로 IP주소
를 할당하지 않습니다.
IP 할당 수동 지정
IP 주소를 수동 지정하면 지정한 하드웨어 주소의 PC에 항상 동일한 IP 주소를 자동 설정
할 수
있습니다. 현재 할당된 IP 주소 리스트에서 선택 또는 수동으로 입력 후 추가 버튼을
클릭합니다. IP 주소 수동 지정은 DHCP 서버가 동작 중인 경우 사용 가능합니다.
[ 참고 ] DHCP 서버 상태/설정에서 변경된 내용을 영구적으로 저장하려면 설정 화면 우측
상단의 설정저장 메뉴를 클릭합니다. (7.1.3 참조)
[ 참고 ] 랜카드 모드(무선 LAN 카드 모드) 에서는 G301의 DHCP서버를 사용하지 않
고, 다른 시스템에 존재하는 별도의 DHCP서버 사용을 권장합니다.
ipTIME G301사용자 설명서
74
7.7 관리자 설정
시스템설정 >> 관리자 설정 메뉴를 클릭한 뒤 현재의 계정 및 암호, 새로 바뀔 계정 및
암호를 함께 입력한 후 적용을 누릅니다.
<관리자 설정 화면>
① 암호를 설정하기 위해서는 현재의 계정 및 암호를 정확하게 알고 계셔야 합니다.
② 변경된 암호는 “설정저장”을 누르지 않아도 저장이 됩니다.
③ 공장 출하 시 계정과 암호는 별도로 설정되어 있지 않습니다.
④ 로그인 암호를 잊어버린 경우 리셋 스위치를 이용 공장초기화 방법으로 초기화합니다.
(8쪽 참고)
ipTIME G301사용자 설명서
75
7.8 펌웨어 업그레이드
시스템설정 >> 펌웨어 업그레이드 메뉴를 클릭하면 ipTIME G301의 펌웨어 업그레이드
화면으로 이동할 수 있습니다.
<펌웨어 업그레이드 화면>
ipTIME G301 설정 화면에서 찾아보기 버튼을 클릭하여 다운 받은 펌웨어를 선택합니다.
업그레이드 버튼을 클릭하여 최신 버전의 펌웨어로 업그레이드를 시작합니다.
[ 참고 ] 펌웨어 업그레이드 항목에 대한 자세한 설명은 6.7을 참고합니다.
ipTIME G301사용자 설명서
76
7.9 시스템 로그
시스템 로그 기능을 이용하면 ipTIME G301의 동작 내역을 확인할 수 있습니다. 시스템 로
그는 시스템 설정 >> 시스템 로그 메뉴를 선택하면 확인할 수 있습니다.
<시스템 로그 화면>
ipTIME G301사용자 설명서
77
7.10 기타 설정
기타 설정은 ipTIME G301의 이름, 초기 설정 복원과 설정 파일 백업 및 시스템 재시작,
ipTIME G301 시스템 시간 설정과 관련된 내용을 변경할 수 있습니다. 시스템 설정 >>
기타 설정 메뉴를 클릭하면 기타 설정 화면에 접속할 수 있습니다.
<기타 설정 화면 접속>
7.10.1 호스트 이름 변경
호스트 이름은 웹 설정 화면의 인터넷 탐색기 상단에 표시되는 Title입니다. 원하는 ipTIME
G301 이름을 입력하고 적용 버튼을 클릭하면 호스트 이름이 변경됩니다. 변경 내용을 영
구적으로 저장하기 위해서는 우측 상단의 설정 저장 메뉴를 클릭합니다. (7.1.3 참조)
7.10.2 설정 관리 및 재시작
설정 파일 백업을 클릭하면 ipTIME G301의 설정 상태를 PC에 파일로 저장할 수 있습니다.
설정 파일 복구를 클릭하면 PC에 저장된 파일로 ipTIME G301 설정을 복구할 수 있습니다.
초기 설정 복원을 클릭하면 ipTIME G301이 공장 출하 상태로 초기화됩니다. 8쪽의 내용에
따라 리셋 스위치를 이용한 공장 초기화도 가능합니다.
<설정 관리 및 재시작 화면>
ipTIME G301사용자 설명서
78
7.10.3 시스템 시간 설정
ipTIME G301이 인터넷에 연결되었을 때 시스템 시간을 얻어오는 서버와 표준 시간대를 입
력합니다. 원하는 Time Server와 시간대를 선택한 후 적용 버튼을 클릭합니다. 변경 내용
을 영구적으로 저장하기 위해서는 우측 상단의 설정저장 메뉴를 클릭합니다. (7.1.3 참조)
<시스템 시간 설정 화면>
[ 참고 ] 인터넷이 연결되어 있지 않거나 Time Server가 동작하지 않는 경우 1970년으로
시간이 표시될 수 있습니다.
ipTIME G301사용자 설명서
79
부록 A. 무선 설정에 필요한 개념
무선랜 표준 IEEE 802.11b/g
무선랜의 표준은 IEEE 라는 국제 표준화 기구의 표준을 따릅니다. 무선랜의 표준은 11Mbps 의
802.11b 표준과 54Mbps 의 802.11g 와 802.11a 표준이 있습니다. 802.11g 는 2.4GHz 의 주파수
대역을 사용하여 802.11b 와 상위 호환성이 있습니다. ipTIME G301 은 802.11g AP 이므로
802.11g 는 물론 11Mbps 의 802.11b 장비의 연결도 가능합니다. 802.11a 표준은 5GHz 의
주파수를 사용하는 표준으로 802.11b/g 와 호환되지 않습니다.
무선랜 네트워크 구성 방법 (Infrastructure 모드, Ad-hoc
모드)
무선랜을 구성하는 방법은 Infrastructure 모드와 Ad-hoc 모드의 2 가지가 있습니다. Infrastructure
모드는 AP 를 이용하여 네트워크를 구성하는 방법으로 무선랜에 연결된 모든 단말들은 AP 에 접속되어
통신하는 방식으로 AP 에서 전체 통신을 관리하므로 안정성과 효율이 좋습니다. Ad-hoc 모드는 AP
없이 무선 랜 카드만을 이용하여 무선 네트워크를 구성하는 방법으로 안정성과 효율성이 떨어집니다.
SSID (Service Set Identifier, 네트워크 이름)
무선으로 구성되는 네트워크의 이름입니다. 무선
네트워크의 모든 단말과 AP 는 동일한 SSID 를 갖고
있어야 합니다. SSID 는 AP 에서 먼저 설정하며 AP 에 접속하고자 하는 단말기는 AP 와 동일한
SSID 를 입력하여야 합니다. 일반적으로 SSID 는 사용자가 임으로 결정하여 입력하면 됩니다.
AP 는 자신의 SSID 를 모든 단말에게 알려줄 수도 있습니다. 이와 같은 경우 모든 단말에서 AP 존재를
쉽게 검색할 수 있는 장점이 있으나
원하지 않는 단말에서도 네트워크 존재가 파악되므로 보안에
문제가 발생할 수 있습니다. 이와 같은 경우 WEP 인증이나 MAC 인증으로 무선 보안을 설정하는 것이
좋습니다.
무선 채널
802.11b/g 표준은 2.4GHz 의 주파수를 14 개의 채널로 분리 사용하도록 규정합니다. 즉, 동일한
지역에서 조금씩 다른 주파수 14 개를 이용하여 별도의 무선 네트워크를 구축할 수 있습니다. 그러나
주파수 사용에 대한
법규가 국가마다 조금씩 달라서 사용할 수 있는 채널에 차이가 있습니다. 한국의
경우 13 개 채널을 사용할 수 있으며 미국/캐나다 등의 경우 11 개 채널, 일본의 경우 14 개 채널을
사용할 수 있도록 되어 있습니다.
무선 네트워크를 구축할 때에는 다른 AP 등에서 사용하지 않는 채널을 이용하여야 합니다. ipTIME
G301 의 무선 설정 마법사에는 채널 검색 기능이
포함되어 있어 사용하지 않는 채널을 쉽게 검색할 수
있습니다.
ipTIME G301사용자 설명서
80
보안 및 암호화
무선 네트워크 표준안에서 제공하는 보안은 2단계로 구성됩니다. 1 단계는 인증(Authentication)이며
2 단계는 WEP 암호화입니다. 1 단계 인증에서는 단말기가 공유기에 최초 통신을 시도할 때 단말기를
등록하여 향후 통신을 허가할 것인지를 결정하는 단계입니다. 2 단계 WEP 암호화에서는 이미 등록된
단말기가 통신을 할 때 전송되는 모든 데이터를 WEP key 를 이용하여 암호화 하는 것입니다.
Open System 의
경우, 별도의 인증 없이 단말을 AP 에 등록하며 Open System 을 선택하는 경우
일반적으로 통신 데이터에 대하여 WEP 암호화를 사용하지 않습니다.
Shared key 의 경우, WEP Key 에 따른 인증 절차를 거친 뒤 AP 에 단말이 등록되며 일반적으로 통신
데이터에 대해서 WEP 암호화를 사용합니다.
자동의 경우, WEP 입력 유무에 따라 적절한 인증과 데이터 암호화를 결정하는 방법입니다. ipTIME
G31 은 자동에 WEP 암호화를 사용하지
않는 것을 기본 값으로 하고 있습니다.
MAC 주소 인증
MAC 주소란 단말기 무선랜 카드가 갖고 있는 고유한 번호를 말합니다. ipTIME G301 의 무선 MAC
주소 인증 기능은 등록된 MAC 주소를 갖는 무선 단말기의 AP 접속을 허용하거나 거부하는
기능입니다. 등록되지 않은 MAC 주소를 갖는 무선 단말기 AP 와 모든 통신이 거부됩니다. MAC 주소
인증을 통한 보안 관리를 이용하면 개별
단말기 사용자에게 WEP 비밀 번호 또는 SSID 값 등을
알려주지 않아도 되므로 관리자 입장에서는 편리하게 보안을 유지할 수 있습니다.
MIMO
MIMO 는 Multiple In Multiple Out 의 약자로 차세대 무선규격인 802.11n 에 적용되는 기술입니다.
MIMO 기술을 적용한 ipTIME G301 은 기존 802.11g 제품과 비교하여 무선 전송 속도 및 거리에서
50%이상의 성능 향상을 보여 줍니다.
MIMO 기술을 적용한 G301 로 보다 빠르고
안정적인 무선랜을 즐겨보시기 바랍니다.
ipTIME G301사용자 설명서
81
부록 B. PC IP 주소 확인 및 IP 갱신
IP 주소 확인
- Windows 95/98/ME 의 경우는 [시작 -> 실행]에서 [winipcfg] 명령을 입력해서 [IP
주소] 창이 나오면 [IP 주소]를 확인합니다.
- Windows 2000/XP의 경우는 [명령프롬프트]를 실행시킨 후, [ipconfig] 명령을 입력하
여 [IP address]를 확인합니다.
IP 주소가 정상적이지 않을 때는 PC의 IP 주소를 갱신하거나 수동으로 설정 합니다.
IP 주소 갱신
- Windows 95/98/ME의 경우
① [시작 -> 실행]에서 iwnipcfg를
입력 확인을 클릭 합니다.
② [IP 구성창]에서 사용중인 랜카드를 선택 합니다.
③ [해제 -> 새로작성]을 순서대로 클릭하여 IP를 갱신 합니다.
- Windows 2000/XP 경우
① [시작 -> 실행]을 실행하여, ‘cmd’를 입력하고 [확인]을 클릭 합니다.
② 명령 프롬프트 창에서 ipconfig /release 입력합니다.
③ 다시, 명령 프롬프트 창에서 ipconfig /renew를 입력하여 IP를 갱신 합니다.
IP주소 수동으로
설정
- Windows 95/98/ME의 경우
① [시작 -> 제어판 -> 네트워크]를 실행하여, 랜카드에 대한 [TCP/IP]의 등록정보를 클
릭합니다.
② [할당된 IP 주소 사용]에 체크를 하고, [IP 주소]와 [서브넷 마스크], [게이트웨이]를 입
력합니다.
④ [DNS 구성]을 선택한 후 [DNS 사용]을 체크 하고, [호스트]에는 임의의 이름을 입력
하고, [찾을 DNS 서버 주소]를 입력하고
, [추가] 버튼을 클릭합니다.
⑤ [확인] 버튼을 클릭하고, [네트워크 등록 정보] 창도 [확인] 버튼을 클릭하여 [시스템
설정 바꾸기] 창이 나오면 [확인]을 클릭하여 PC를 재 부팅 합니다.
- Windows 2000의 경우
① [시작 -> 제어판 -> 네트워크 및 전화 접속 연결]을 실행하여, [로컬 영역 연결] 을 더
블클릭 하고, [등록정보]를 클릭합니다. 구성
요소 중 [인터넷 프로토콜(TCP/IP)]의 등
록정보를 클릭합니다.
② [IP 주소], [서브네트 마스크], [기본 게이트웨이], [기본 설정 DNS 서버], [보조 DNS
서버]를 입력합니다.
③ [확인] 버튼을 클릭합니다. [로컬영역 연결 등록정보] 창도 [확인]을 클릭합니다.
ipTIME G301사용자 설명서
82
- Windows XP 경우
① [시작 -> 제어판 -> 네트워크 및 인터넷 연결]을 실행하여, [로컬영역 연결] 을 더블클
릭 하고, [속성]를 클릭합니다. 구성 요소 중 [인터넷 프로토콜(TCP/IP)]의 등록정보를
클릭합니다.
② [IP 주소], [서브네트 마스크], [기본 게이트웨이]를 입력합니다.
③ [기본 설정 DNS 서버], [보조 DNS 서버]를 입력합니다.
④ [확인] 버튼을 클릭합니다. [로컬영역 연결 속성]
창도 [확인]을 클릭합니다.
[ 참고 ] [기본 설정 DNS 서버]에는 한국 통신의 경우 [168.126.63.1], 하나로 통신의
경우 [210.220.163.82]를 입력하고, [보조 DNS 서버]에는 한국통신의 경우
[168.126.63.2], 하나로 통신의 경우 [210.94.0.7]을 입력합니다.
(타 통신 업체의 경우는 [168.126.63.1], [168.126.63.2]로 입력합니다.)
ipTIME G301사용자 설명서
83
부록 C. LAN Cable 규격
LAN Cable은 스트레이트 케이블(다이렉트 케이블)과 크로스 케이블이 있습니다.
ipTIME G301에는 케이블 자동 감지 기능이 있어 이 두 가지 케이블 중 어떤 케이블을 사
용하여도 됩니다. 그러나 규정에 따라 1-2, 3-6 번 선의 꼬임상이 유지되지 않은 케이블을
사용하면 정상적인 통신이 불가능하므로 꼭 규정에 맞도록 케이블을 제작하시거나 구입하여
사용하시기 바랍니다.
<다이렉트 케이블의 구성> <크로스 케이블의 구성>
ipTIME G301사용자 설명서
84
부록 D. 제품 사양
제품 사양
항목 사양
제품 규격 크기 : 100 x 113 x 26 (mm)
동작 온도 0 ~ 60도
전원 제공되는 정격 어댑터
인터페이스
LAN x 1 : 100Base-TX
MIC 인증
A급 기기 (업무용 정보 통신 기기)
이 기기는 업무용으로 전자기파 적합 등록을 한 기기이니 판매자 또는 사용자는 이점을 주
의 하시기 바랍니다
ipTIME G301사용자 설명서
85
부록 D. 제품 보증서 및 고객 지원
제품 보증서
제품명 : 네트워크 무선랜카드
모델명 : ipTIME G301
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
보증 규약 내용
1. AS 보증 대상 기기 : ipTIME G301
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
고객지원실 전화 번호 : 070-7018-1199
인터넷 고객지원실 : http://www.iptime.co.kr
평일 : 10:00 ~ 22:00 전화 및 인터넷 게시판 상담
토요일 : 10:00 ~ 13:00 인터넷 게시판 상담만 운영
공휴일 : 휴무
