< 본체 > < 전원 케이블 > < 사용 설명서 >
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용 중 발생할 수 있는 데이타 손실, 접속 불능에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 데이타 손실, 접속 불능을 대비하여 제품을 사용하시기 바랍니다.
제품을 개봉하신 후 제품 구성물 및 보증서에 따라
제품 내용을 확인하고, 사용 방법 설명을 통하여
제품을 편리하게 사용하실 수 있습니다.(본 설명서)
사용 설명서 및 보증서
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양은 아래 그림과 다를 수 있습니다.
[제품 구성물]

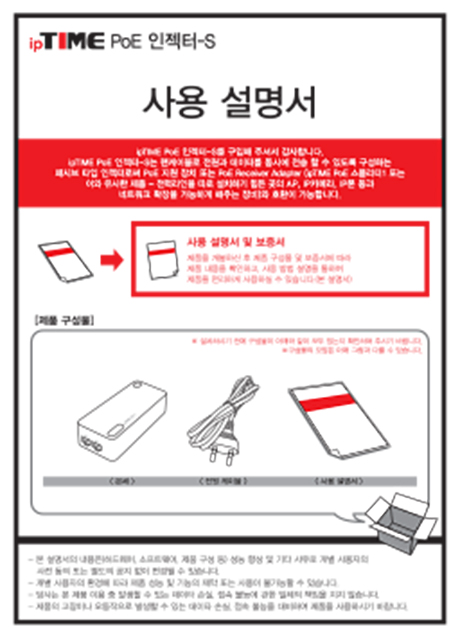

사용 설명서
ipTIME PoE 인젝터 GIGA-S를 구입해 주셔서 감사합니다.
ipTIME PoE 인젝터 GIGA-S는 랜케이블로 전원과 데이터를 동시에 전송 할 수 있도록 구성하는
패시브 타입 인젝터로써 PoE 지원 장치 또는 PoE Receiver Adapter (ipTIME PoE 스플리터1 또는
이와 유사한 제품 - 전력라인을 따로 설치하기 힘든 곳의 AP, IP카메라, IP폰 등과
네트워크 확장을 가능하게 해주는 장비)와 호환이 가능합니다.
PoE 인젝터
GIGA
-
S
[ 제품 보증서 및 고객 지원 ]
제품명 : PoE 인젝터 GIGA-S
본 제품은 구입일로부터 1년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME PoE 인젝터 GIGA-S
2. AS 보증 기간 : 구입일로부터 1년간 (구입일 미확인 시 제조일로부터 15개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는
경우 전파간섭의 우려가 있습니다.
하나.
ipTIME PoE 인젝터 GIGA-S는 아래와 같이 구성되어 있습니다.
각부 명칭
LAN 포트 (IN 포트)
LAN IN : 네트워크장비 (스위칭허브, 라우터 등)와 연결 (UTP 케이블)
10/100/1000Mbps RJ45 LAN Port
전원 케이블을 연결합니다.
입력 전원 포트
인젝터 GIGA-S의 동작 상태를 보여줍니다.
LED
LAN 및 전원 OUT : PD 또는 PoE 스플리터와 연결 (UTP케이블)
AC100 ~ 240V, 50Hz~60Hz 0.6A Max
PoE 포트 (OUT 포트)
둘.
제품 설치 예
[네트워크 스위치]
[ipTIME PoE 인젝터 GIGA-S]
[AC 전원]
[DATA회선 (UTP)]
[PoE]
[유무선 공유기]
[ipTIME PoE 스플리터1]
[DATA회선 (UTP)]
[Power]
일반적인 UTP케이블로 직류전원과 이더넷 신호를 동시에 전송하여,
소전력 PoE호환장비(네트워크 카메라, Access Point, IP Phone, PoE 스플리터 등)를
전력선 시공 없이 구동 할 수 있습니다.
A604V
