QoS(Quality of Service)란 사용자 또는 어플리케이션의 중요도에 따라 서비스 수준을 차등화하여 한정된 WAN의 대역폭을
정책적으로 관리하는 제반 기술 및 개념을 말합니다.

ipTIME 공유기의 QoS(Quality of Service) 설정은 네트워크 트래픽의 우선순위를 정해 특정 장치나 애플리케이션의
네트워크 대역폭을 보장하거나 제한할 수 있습니다.
QoS 설정을 활용하면 네트워크 혼잡 상황에서도 중요한 데이터 전송이 원활하게 이루어지도록 관리할 수 있습니다.

본 게시물은 QoS 동작 설정 방법을 안내합니다.

※ QoS 기능을 사용하면, 제품에 따라 하드웨어 NAT 방식이 아닌 소프트웨어 NAT로 동작하여
공유기 CPU 성능에 따라 인터넷 속도가 감소할 수 있습니다.


1. 공유기 설정 화면 접속 및 로그인
공유기와 연결된 PC에서 아래와 같이 ⓛ~④순서로 공유기 설정화면에 접속합니다.

ⓛ 인터넷 주소 창에 http://192.168.0.1을 입력하여 ipTIME 공유기 설정 화면으로 접속합니다.
② 로그인 이름과 암호, 보안문자를 입력합니다. (로그인 이름에 admin이 입력되어 있다면, 로그인 암호에도 admin을 입력합니다.)
③ [로그인]을 클릭합니다.
④ [관리도구]를 클릭합니다.
※ 공유기 설정 화면에 접속되지 않는다면, ipTIME 검색기를 이용하여 접속해 보시기 바랍니다.


2. QoS 동작 설정

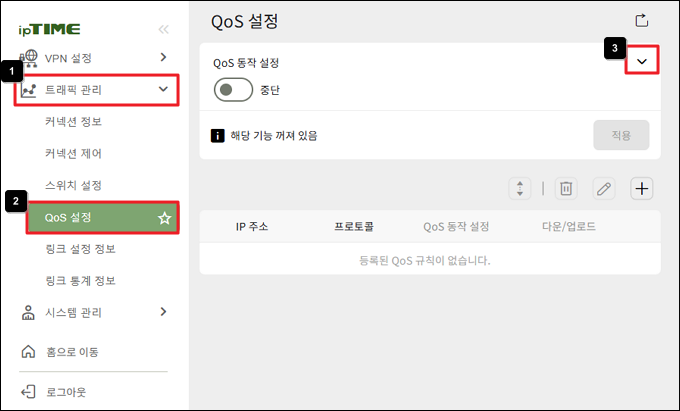

1) 화면 왼쪽의 메뉴 탭에서 [트래픽 관리] - [QoS 설정]-> [QoS 동작 설정] 메뉴로 접속합니다.

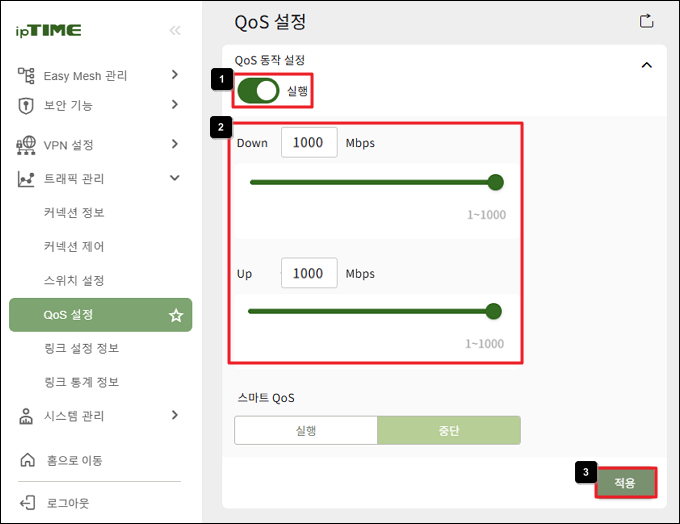

2) QoS 동작 설정을 실행으로 활성화하고 전체 대역폭(업/다운로드)을 입력 후 적용을 클릭합니다.
- 본 게시물은 ISP로부터 제공받는 속도가 다운로드 1000Mbps, 업로드 1000Mbps 일 경우를 예시로 설정하였습니다.

※ 대역폭은 인터넷 서비스 제공업체(ISP)로부터 제공받는 최대 다운로드 및 업로드 속도를 확인하여 입력하는 것을 권장합니다.
※ 대역폭은 공유기의 최대 WAN 속도로 자동 입력됩니다.

3. 스마트 QoS 설정
- 스마트 QoS는 공유기에 연결된 장비들을 감지하여 균등하게 대역폭을 할당하는 기능입니다.

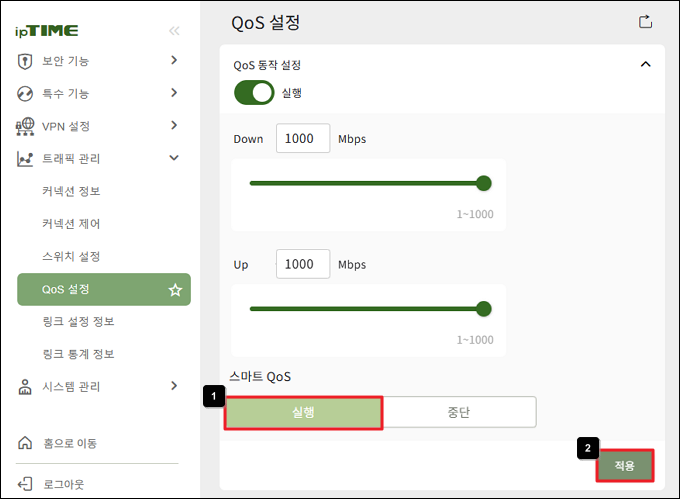

1) 스마트 QoS 실행 버튼을 눌러 활성화 후 적용을 클릭합니다.

※ 스마트 QoS가 실행되면, 다른 규칙은 설정할 수 없습니다.
※ 공유기에 새로운 기기가 연결될 때마다 감지하여 대역폭을 할당합니다.


4. 사용자 규칙 추가로 QoS 설정 하기
- 규칙을 추가하여 IP 주소별로 QoS를 설정하면 지정된 내부 IP 주소 PC의 다운로드 속도와 업로드 속도를
최대 제한하거나 최소 보장할 수 있습니다.
- 본 게시물은 IP주소가 192.168.0.10 인 PC에 대해 500Mbps로 업/다운로드 최대 속도를 제한하는
QoS 규칙을 생성하는 방법을 안내합니다.

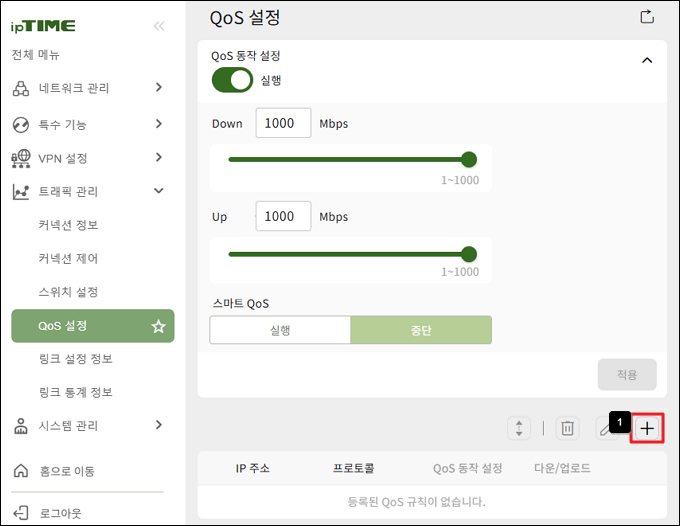

1) QoS 설정 메뉴하단에 추가(+) 아이콘을 클릭합니다.

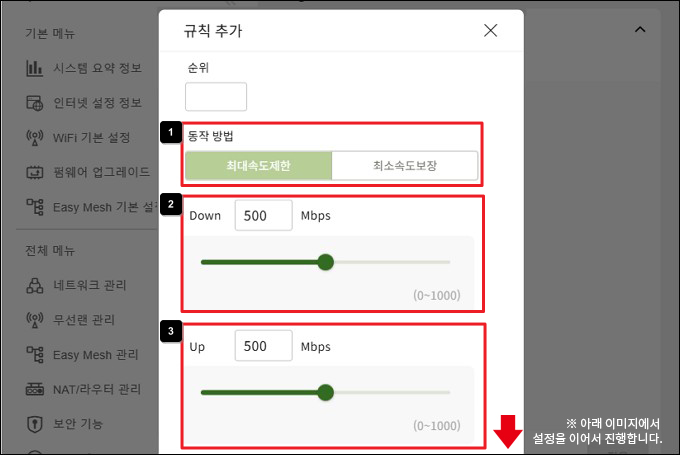

2) 규칙 추가

① 동작 방법 : 최대 속도 제한 / 최소 속도 보장 중 원하는 동작 방법을 선택
- 최대 속도 제한 : 지정된 IP주소는 정해진 규칙 이상의 속도로 다운로드 및 업로드를 할 수 없습니다.
- 최소 속도 보장 : 다른 트래픽이 증가해도 지정된 IP는 최소 정해진 규칙의 속도를 보장합니다.
② 설정할 다운로드 속도 입력
③ 설정할 업로드 속도 입력

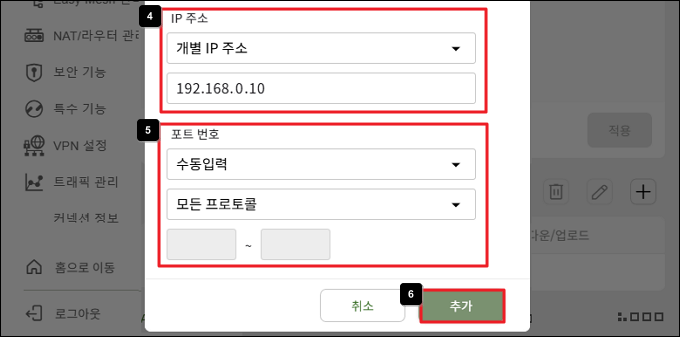

④ IP 주소 입력 : 개별 IP 주소, IP 주소 범위, Twin IP, 모든 IP 주소 중 선택하여 설정이 가능합니다.
⑤ 포트 번호: QoS 규칙이 적용될 포트번호를 입력합니다. 본 게시물에서는 모든 프로토콜로 선택했습니다.
⑥ 추가 버튼을 클릭하여 규칙을 추가해주시기 바랍니다.

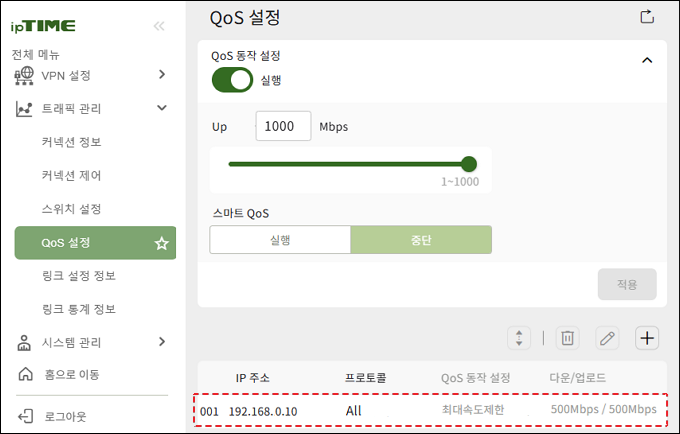

3) 규칙이 추가된 것을 확인합니다.
- IP 주소가 192.168.0.10인 PC는 업로드, 다운로드 속도를 500Mbps이하로 제한하는 설정이 추가되었습니다




[참고]
QoS 기능을 지원하지 않는 제품 리스트
Extender-A6 / Extender-A8 / Extender-GIGA2 / Extender-AX / Extender-AX3000 / N2SE / N602SE / N602SR / N604SE / N702SE / N704SE / N704SR / N704VS


[참고] 15.00.0 이전 펌웨어를 사용하신다면 아래 링크를 참조해 주시기 바랍니다.
QoS 지원 제품 및 설정방법
